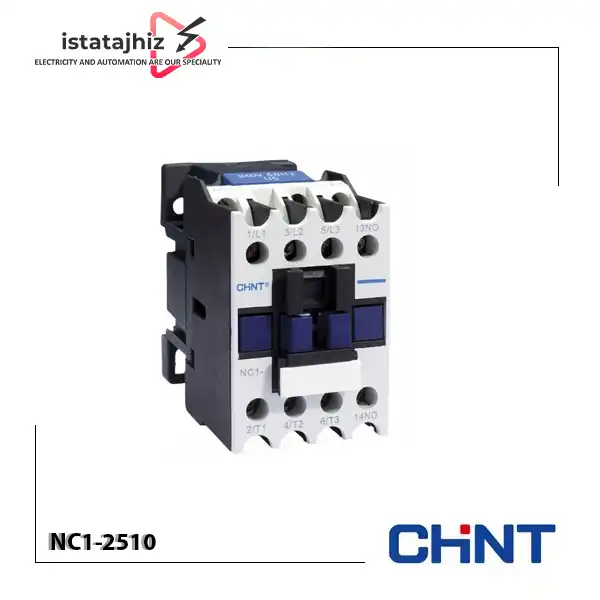

کنتاکتور ۲۵ آمپر CHINT مدل NC1-2510

کنتاکتور ۲۵ آمپر CHINT مدل NC1-2510 یکی از تجهیزات پرکاربرد در سیستم‌های برق صنعتی است که برای قطع و وصل مدارهای قدرت، کنترل موتورهای الکتریکی و مدیریت عملکرد تجهیزات سه‌فاز مورد استفاده قرار می‌گیرد. این محصول از سری NC1 برند چینت بوده و با طراحی سه پل قدرت، امکان کنترل هم‌زمان سه فاز را در مدارهای الکتریکی فراهم می‌کند.

جریان نامی این کنتاکتور در رده کاری AC-3 و ولتاژ ۳۸۰ تا ۴۰۰ ولت برابر با ۲۵ آمپر است. همچنین مطابق کاتالوگ، توان قابل کنترل موتور سه‌فاز قفس سنجابی با این مدل در ولتاژ ۳۸۰ تا ۴۰۰ ولت به ۱۱ کیلووات می‌رسد. این مشخصات، NC1-2510 را به گزینه‌ای مناسب برای استفاده در تابلوهای برق صنعتی، مدارهای راه‌اندازی موتور و سیستم‌های کنترل تجهیزات تبدیل می‌کند.

در ساختار این مدل، علاوه بر سه کنتاکت اصلی قدرت، یک کنتاکت کمکی باز نیز در نظر گرفته شده است. این کنتاکت کمکی در مدارهای فرمان، خودنگهدار و ارسال سیگنال وضعیت کاربرد دارد. همچنین امکان انتخاب بوبین با ولتاژهای مختلف AC و DC، انعطاف‌پذیری بیشتری برای هماهنگی کنتاکتور با مدار فرمان ایجاد می‌کند.

مشخصات فنی کنتاکتور CHINT مدل NC1-2510

مدل NC1-2510 برای استفاده در مدارهای سه‌فاز طراحی شده و سه کنتاکت اصلی آن وظیفه اتصال و قطع مسیرهای قدرت را بر عهده دارند. عدد ۲۵ در نام این مدل به جریان نامی آن در رده AC-3 اشاره دارد و پسوند 10 نیز نشان‌دهنده آرایش سه کنتاکت اصلی باز به همراه یک کنتاکت کمکی باز است.

مهم‌ترین مشخصات فنی این کنتاکتور عبارت‌اند از:

• جریان نامی ۲۵ آمپر در رده کاری AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت
• جریان حرارتی متعارف ۴۰ آمپر در رده AC-1
• جریان کاری ۸.۵ آمپر در رده AC-4 و ولتاژ ۳۸۰/۴۰۰ ولت
• توان کنترل موتور سه‌فاز ۱۱ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت
• توان کنترل موتور سه‌فاز ۵.۵ کیلووات در ولتاژ ۲۲۰/۲۳۰ ولت
• ولتاژ عایقی نامی ۶۹۰ ولت AC
• دارای سه کنتاکت اصلی باز (3NO)
• دارای یک کنتاکت کمکی باز (1NO)
• قابل ارائه با بوبین AC یا DC متناسب با کد سفارش
• طراحی مطابق استاندارد IEC/EN 60947-4-1

ولتاژ بوبین کنتاکتور NC1-2510

بوبین یکی از اجزای اصلی کنتاکتور است که با دریافت ولتاژ فرمان، میدان مغناطیسی ایجاد می‌کند و باعث تغییر وضعیت کنتاکت‌های قدرت می‌شود. انتخاب ولتاژ مناسب بوبین اهمیت زیادی دارد؛ زیرا باید با ولتاژ خروجی مدار فرمان یا سیستم کنترل هماهنگ باشد.

طبق کاتالوگ CHINT، کنتاکتور NC1-25 در نسخه‌های بوبین AC و DC عرضه می‌شود. ولتاژهای قابل انتخاب برای بوبین AC شامل موارد زیر است:

• ۲۴ ولت AC
• ۳۶ ولت AC
• ۴۸ ولت AC
• ۱۱۰ ولت AC
• ۱۲۷ ولت AC
• ۲۲۰ ولت AC
• ۲۴۰ ولت AC
• ۳۸۰ ولت AC
• ۴۱۵ ولت AC
• ۴۴۰ ولت AC

برای نسخه DC نیز ولتاژهای ۲۴، ۳۶، ۴۸، ۱۱۰ و ۲۲۰ ولت در کاتالوگ ذکر شده‌اند.

نکته مهم هنگام خرید: عبارت ولتاژ ۲۴ تا ۲۲۰ ولت به این معنا نیست که یک بوبین می‌تواند در تمام این ولتاژها کار کند. هر کنتاکتور با بوبین دارای ولتاژ مشخص عرضه می‌شود. بنابراین هنگام سفارش NC1-2510 باید ولتاژ موردنیاز و نوع تغذیه مدار فرمان، یعنی AC یا DC، به‌صورت دقیق تعیین شود.

تفاوت جریان نامی در رده‌های کاری AC-1، AC-3 و AC-4

یکی از نکات مهم در انتخاب کنتاکتور، توجه به رده کاری آن است. جریان نامی درج‌شده روی کنتاکتور به‌تنهایی برای انتخاب کافی نیست؛ زیرا نوع بار و شرایط قطع و وصل می‌تواند ظرفیت مجاز دستگاه را تغییر دهد.

رده کاری AC-1

رده AC-1 برای بارهای غیرالقایی یا دارای خاصیت القایی ضعیف، مانند برخی تجهیزات گرمایشی و بارهای مقاومتی، استفاده می‌شود. جریان حرارتی متعارف کنتاکتور NC1-2510 در این رده ۴۰ آمپر است.

این عدد با جریان نامی ۲۵ آمپر در رده AC-3 تفاوت دارد و نباید این دو مقدار را برای یک نوع بار به‌جای یکدیگر در نظر گرفت.

رده کاری AC-3

رده AC-3 برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان موتور در شرایط عادی کار طراحی شده است. جریان نامی NC1-2510 در ولتاژ ۳۸۰ تا ۴۰۰ ولت و رده AC-3 برابر با ۲۵ آمپر است.

توان موتور سه‌فاز قابل کنترل در این شرایط ۱۱ کیلووات اعلام شده است. به همین دلیل، هنگام استفاده از این کنتاکتور برای راه‌اندازی موتور باید جریان پلاک موتور و شرایط واقعی بهره‌برداری بررسی شود.

رده کاری AC-4

رده AC-4 برای شرایط کاری سنگین‌تر مانند راه‌اندازی ضربه‌ای، حرکت پله‌ای و ترمز معکوس موتور کاربرد دارد. جریان کاری NC1-2510 در رده AC-4 و ولتاژ ۳۸۰/۴۰۰ ولت برابر با ۸.۵ آمپر است.

بنابراین اگر قرار است کنتاکتور در مدارهایی با دفعات قطع و وصل زیاد یا شرایط کاری سخت استفاده شود، باید ظرفیت AC-4 آن مبنای انتخاب قرار بگیرد؛ نه صرفاً جریان ۲۵ آمپر درج‌شده برای رده AC-3.

عملکرد کنتاکت کمکی در کنتاکتور NC1-2510

کنتاکتور NC1-2510 دارای سه کنتاکت اصلی باز و یک کنتاکت کمکی باز (1NO) است. کنتاکت‌های اصلی برای قطع و وصل مدار قدرت به کار می‌روند؛ درحالی‌که کنتاکت کمکی بیشتر در مدارهای فرمان و کنترل مورد استفاده قرار می‌گیرد.

برای مثال، در یک مدار راه‌اندازی موتور می‌توان از کنتاکت کمکی باز برای ایجاد مدار خودنگهدار استفاده کرد. پس از تحریک بوبین و وصل شدن کنتاکتور، کنتاکت کمکی نیز تغییر وضعیت می‌دهد و در صورت طراحی صحیح مدار، مسیر فرمان را حفظ می‌کند.

از دیگر کاربردهای این کنتاکت می‌توان به موارد زیر اشاره کرد:

• ایجاد مدار خودنگهدار در راه‌اندازی موتور
• ارسال وضعیت وصل بودن کنتاکتور به مدار فرمان
• استفاده در مدارهای کنترلی و اتوماسیون
• ایجاد ارتباط کنترلی با تجهیزات جانبی

در صورتی که مدار به تعداد بیشتری کنتاکت کمکی نیاز داشته باشد، می‌توان با توجه به سازگاری تجهیزات از بلوک‌های کنتاکت کمکی جانبی سری F4 استفاده کرد.

حفاظت موتور و انتخاب رله حرارتی مناسب

کنتاکتور وظیفه اصلی قطع و وصل مدار را بر عهده دارد و به‌تنهایی حفاظت کامل موتور در برابر اضافه‌بار را تأمین نمی‌کند. به همین دلیل، در بسیاری از مدارهای راه‌اندازی موتور از رله حرارتی یا رله اضافه‌بار الکترونیکی در کنار کنتاکتور استفاده می‌شود.

طبق کاتالوگ CHINT، کنتاکتور NC1-25 قابلیت مونتاژ با رله حرارتی سری NR2-25 را دارد. این رله در محدوده‌های تنظیم مختلف عرضه می‌شود و انتخاب آن باید بر اساس جریان نامی موتور انجام شود.

همچنین برای این مدل، رله اضافه‌بار الکترونیکی NRE8-25 با محدوده تنظیم ۲۰ تا ۲۵ آمپر در کاتالوگ معرفی شده است. استفاده از این تجهیزات می‌تواند به ایجاد حفاظت مناسب‌تر در برابر اضافه‌بار کمک کند.

نکته انتخاب رله: جریان ۲۵ آمپر کنتاکتور به این معنی نیست که تنظیم رله حرارتی نیز باید حتماً روی ۲۵ آمپر قرار بگیرد. محدوده تنظیم رله باید با جریان درج‌شده روی پلاک موتور و شرایط راه‌اندازی آن مطابقت داشته باشد.

کاربردهای کنتاکتور ۲۵ آمپر CHINT مدل NC1-2510

کنتاکتور ۲۵ آمپر CHINT به دلیل برخورداری از سه کنتاکت اصلی، یک کنتاکت کمکی باز و ظرفیت ۲۵ آمپر در رده AC-3، در انواع مدارهای قدرت و فرمان صنعتی کاربرد دارد.

مهم‌ترین موارد استفاده از این محصول عبارت‌اند از:

• راه‌اندازی و کنترل موتورهای سه‌فاز قفس سنجابی
• استفاده در تابلوهای برق صنعتی و مدارهای قدرت
• کنترل پمپ‌های آب و تجهیزات پمپاژ متناسب با ظرفیت موتور
• راه‌اندازی فن‌ها و سیستم‌های تهویه صنعتی
• کنترل موتورهای ماشین‌آلات و خطوط تولید
• استفاده در مدارهای اتوماسیون صنعتی
• کنترل تجهیزات الکتریکی در سیستم‌های تأسیساتی
• استفاده در مدارهای خودنگهدار و فرمان
• به‌کارگیری در مدارهای راه‌اندازی ستاره مثلث با تجهیزات و طراحی مناسب
• استفاده در مدارهای چپ‌گرد و راست‌گرد با تجهیزات جانبی و اینترلاک مناسب

شرایط نصب و نکات مهم در استفاده از NC1-2510

برای عملکرد صحیح کنتاکتور و افزایش طول عمر آن، رعایت شرایط محیطی، نصب اصولی و انتخاب تجهیزات جانبی مناسب اهمیت زیادی دارد.

بر اساس کاتالوگ CHINT، شرایط نصب و بهره‌برداری این سری شامل موارد زیر است:

• محدوده دمای محیط کاری از منفی ۵ تا مثبت ۴۰ درجه سانتی‌گراد
• حداکثر ارتفاع نصب از سطح دریا ۲۰۰۰ متر
• حداکثر زاویه انحراف سطح نصب نسبت به صفحه عمودی حدود ۵ درجه در هر جهت
• فرکانس کاری نامی ۵۰/۶۰ هرتز برای نسخه بوبین AC
• استفاده از بوبین با ولتاژ متناسب با مدار فرمان
• رعایت سطح مقطع سیم و گشتاور مناسب ترمینال‌ها
• استفاده از رله اضافه‌بار متناسب با جریان موتور

در مدل NC1-25، اندازه پیچ ترمینال مطابق جدول کاتالوگ M4 و گشتاور سفت‌کردن توصیه‌شده ۱.۲ نیوتن‌متر است. رعایت این مقدار در اتصال سیم‌ها اهمیت دارد؛ زیرا اتصال نامناسب می‌تواند باعث افزایش مقاومت محل اتصال و گرم‌شدن ترمینال شود.

قیمت و خرید کنتاکتور ۲۵ آمپر CHINT مدل NC1-2510

برای خرید کنتاکتور ۲۵ آمپر CHINT مدل NC1-2510، بهتر است پیش از ثبت سفارش، جریان مصرفی موتور، توان بار، نوع کاربری و ولتاژ بوبین موردنیاز را مشخص کنید. این مدل با جریان نامی ۲۵ آمپر در رده AC-3 و توان قابل کنترل ۱۱ کیلووات در ولتاژ ۳۸۰ تا ۴۰۰ ولت، برای بسیاری از مدارهای راه‌اندازی موتور و تابلوهای برق صنعتی قابل استفاده است.

فروشگاه ایستا تجهیز تأمین‌کننده تجهیزات برق صنعتی، امکان استعلام قیمت و دریافت راهنمایی فنی برای انتخاب کنتاکتور مناسب را فراهم کرده است. برای اطلاع از قیمت روز، موجودی و انتخاب نسخه مناسب بوبین، می‌توانید با کارشناسان فروش تماس بگیرید.

• آدرس فروشگاه ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد ۶۲
• شماره‌های تماس: 09028137383 | 02133988303 | 02133988304

هنگام استعلام قیمت، ولتاژ و نوع بوبین موردنیاز خود را اعلام کنید تا نسخه متناسب با مدار فرمان شما انتخاب شود.
