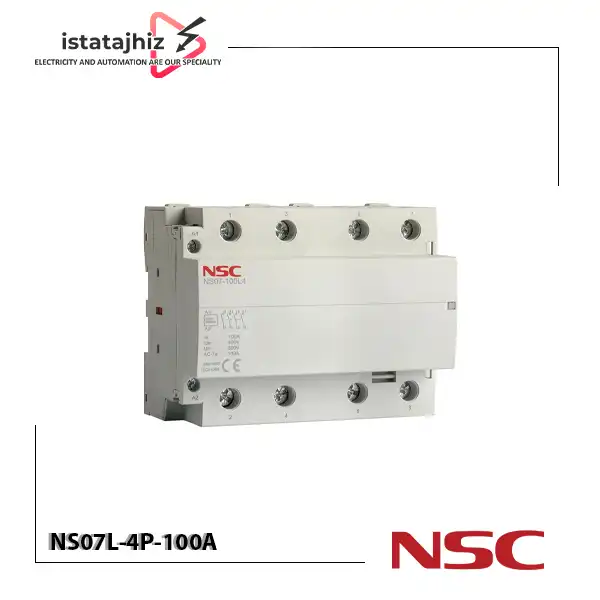

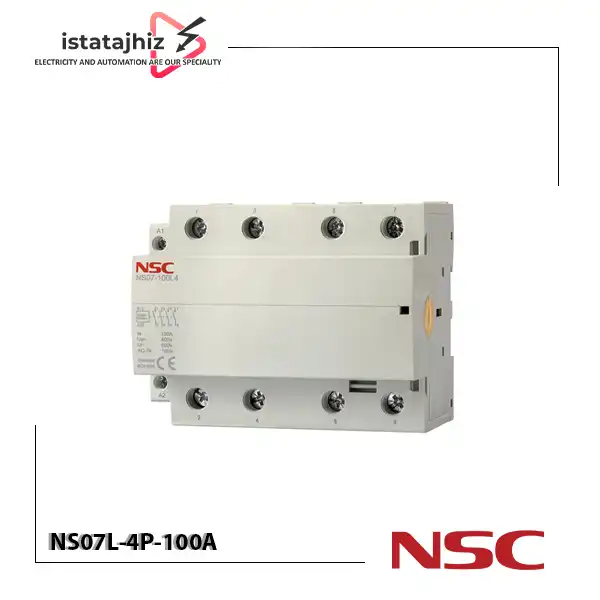

کنتاکتور روشنایی NSC مدل NS07L-4P-100A

کنتاکتور روشنایی NSC مدل NS07L-4P-100A یک کنتاکتور ماژولار چهار پل با جریان نامی 100 آمپر از سری NS07L شرکت نیرو سامان است. این تجهیز برای قطع و وصل مدارهای الکتریکی، به ویژه مدارهای روشنایی و برخی بارهای الکتریکی سازگار با مشخصات کنتاکتور، استفاده می شود. طراحی ماژولار و عملکرد کم صدا، آن را برای تابلوهای برق ساختمان های تجاری و فضاهایی که صدای تجهیزات اهمیت دارد، به گزینه ای قابل بررسی تبدیل می کند. این مدل چهار پل با ولتاژ نامی کاری اعلام شده 400 ولت AC عرضه می شود. در انتخاب آن باید علاوه بر جریان نامی، ولتاژ مدار قدرت، ولتاژ بوبین یا مدار فرمان و آرایش کنتاکت ها نیز بررسی شوند. جریان 100 آمپر به تنهایی برای تایید تناسب کنتاکتور با هر نوع بار کافی نیست؛ نوع بار و شرایط واقعی قطع و وصل هم اهمیت دارند.

کنتاکتور روشنایی چه کاری انجام می دهد؟

کنتاکتور روشنایی یک کلید الکترومغناطیسی برای کنترل مدار قدرت از طریق مدار فرمان است. با اعمال ولتاژ مناسب به مدار فرمان، کنتاکت های قدرت تغییر وضعیت می دهند و مسیر تغذیه بار را وصل یا قطع می کنند. به این ترتیب، امکان کنترل مدار روشنایی از یک نقطه فرمان یا از طریق تجهیزات کنترلی فراهم می شود.

در مدل NS07L-4P-100A، چهار پل امکان قطع و وصل همزمان چهار مسیر الکتریکی را فراهم می کنند. این ویژگی در مدارهایی که به کنترل همزمان چند هادی نیاز دارند، اهمیت دارد؛ با این حال، نحوه استفاده از پل ها باید مطابق نقشه مدار و الزامات سیستم تعیین شود. چهار پل بودن به تنهایی به معنی مناسب بودن دستگاه برای تمام آرایش های سه فاز و نول نیست و باید کاربرد هر پل و الزامات قطع هادی نول مشخص باشد.

پارامترهای مهم برای انتخاب این کنتاکتور

به این موارد توجه کنید:

1. جریان نامی و نوع بار

جریان نامی 100 آمپر یکی از شاخص های اصلی این مدل است، اما نباید آن را به تنهایی معیار انتخاب قرار داد. جریان واقعی مدار، نوع بار و شرایط وصل و قطع باید با قابلیت های کنتاکتور مطابقت داشته باشند. در مدارهای روشنایی با جریان هجومی بالا، از جمله برخی مدارهای دارای درایور LED یا تجهیزات خازنی، جریان لحظه ای هنگام وصل می تواند با جریان عادی بهره برداری تفاوت زیادی داشته باشد. بنابراین، برای بارهای خاص باید اطلاعات بار و محدودیت های اعلام شده سازنده بررسی شود.

2. تعداد پل ها و آرایش کنتاکت ها

این مدل چهار پل دارد و کد سفارش گذاری NS07L-100-4-40 به آرایش چهار کنتاکت باز اشاره می کند. پیش از خرید مشخص کنید مدار به چند پل نیاز دارد و آیا همه کنتاکت ها باید از نوع NO باشند. در صورتی که مدار به کنتاکت بسته (NC) یا ترکیبی از NO و NC نیاز داشته باشد، باید کد سفارش دیگری از همین خانواده بررسی شود.

3. ولتاژ مدار قدرت

برای مدل چهار پل، ولتاژ نامی کاری در اطلاعات سازنده 400 ولت AC درج شده است. ولتاژ شبکه و نحوه اتصال بار را بررسی کنید و این مقدار را با ولتاژ عایقی یا ولتاژ مدار فرمان اشتباه نگیرید؛ این پارامترها نقش متفاوتی دارند.

4. ولتاژ مدار فرمان

در جدول فنی سری NS07L، ولتاژ کنترل 220 تا 240 ولت AC با فرکانس 50/60 هرتز درج شده است. ولتاژ خروجی تایمر، رله یا کنترلر مورد استفاده باید با ولتاژ مدار فرمان نسخه خریداری شده سازگار باشد. اگر مدار فرمان 24 ولت یا ولتاژ دیگری دارد، نسخه مناسب همان ولتاژ را بررسی کنید و صرفا بر اساس ظاهر یا جریان نامی سفارش ندهید.

5. شرایط محیطی و فضای نصب

درجه حفاظت IP20 به این معنی است که این تجهیز برای نصب در محفظه یا تابلو مناسب طراحی شده و برای نصب بدون حفاظت در برابر آب مناسب نیست. محدوده دمای کاری اعلام شده منفی 5 تا مثبت 60 درجه سانتی گراد است. طبق کاتالوگ، در دمای محیط بین 50 تا 60 درجه سانتی گراد استفاده از جداکننده (Spacer) بین کنتاکتورها الزامی است.

6. تعداد دفعات قطع و وصل

کاتالوگ حداکثر 100 عملکرد در روز و عمر الکتریکی 100,000 بار را برای سری ذکر می کند. اگر سیستم به قطع و وصل پرتعداد نیاز دارد، باید تعداد عملکرد واقعی با این محدودیت ها تطبیق داده شود. عمر الکتریکی اعلام شده به معنی تضمین تعداد مشخصی عملکرد در هر نوع بار و هر شرایط کاری نیست.

تفاوت این مدل با کنتاکتورهای مشابه

سری NS07L در نسخه های مختلف از نظر جریان نامی، تعداد پل و آرایش کنتاکت عرضه می شود. در کاتالوگ سازنده، برای مدل های چهار پل جریان های 16، 20، 25، 40، 63 و 100 آمپر ذکر شده است. همچنین آرایش های مختلف کنتاکت در کدگذاری خانواده وجود دارند.

• در مقایسه با مدل های چهار پل با جریان کمتر: مدل 100 آمپر برای مدارهایی قابل بررسی است که جریان و شرایط بهره برداری آنها به ظرفیت بالاتری نیاز دارد. انتخاب مدل کوچک تر یا بزرگ تر باید بر اساس محاسبات مدار و مشخصات بار انجام شود.

• در مقایسه با مدل های تک پل: نسخه چهار پل امکان کنترل همزمان چهار مسیر را فراهم می کند؛ نسخه تک پل برای مدارهایی با نیاز متفاوت به تعداد پل مناسب است.

• در مقایسه با مدل های دارای کنتاکت NC یا ترکیبی: پسوند 40 در کد سفارش این مدل نشان دهنده چهار کنتاکت NO است. اگر مدار فرمان یا منطق کنترلی به کنتاکت NC نیاز دارد، باید کد دیگری انتخاب شود.

• در مقایسه با کنتاکتورهای قدرت عمومی: کنتاکتور روشنایی ماژولار این سری بر کنترل بارهای روشنایی و کاربردهایی که عملکرد کم صدا اهمیت دارد تمرکز دارد. برای موتورهای صنعتی یا بارهایی با شرایط راه اندازی خاص، باید کنتاکتور متناسب با رده بهره برداری و مشخصات همان بار انتخاب شود.

نکات نصب و استفاده

نصب باید توسط فرد دارای صلاحیت فنی و پس از قطع و ایمن سازی منبع تغذیه انجام شود. پیش از سیم بندی، نقشه اتصال سازنده و مشخصات نسخه دقیق دستگاه را بررسی کنید.

• مدار قدرت و مدار فرمان را از نظر ولتاژ و ترمینال های مربوط به یکدیگر اشتباه نگیرید.

• پیش از نصب، کد سفارش و آرایش کنتاکت ها را با نقشه تابلو تطبیق دهید.

• حفاظت مناسب در برابر اضافه جریان و اتصال کوتاه باید بر اساس طراحی مدار در نظر گرفته شود.

• در محل نصب با دمای 50 تا 60 درجه سانتی گراد، الزام استفاده از جداکننده بین کنتاکتورها را رعایت کنید.

• از نصب دستگاه در معرض رطوبت یا پاشش آب بدون محفظه حفاظتی مناسب خودداری کنید.

• گشتاور بستن ترمینال ها، سطح مقطع سیم و ابعاد نصب را از نقشه یا مستندات نصب همان مدل استخراج کنید؛ این مقادیر در این محتوا حدس زده نمی شوند.

چه کسانی به این کنتاکتور نیاز دارند؟

این مدل می تواند برای گروه های زیر مناسب باشد، مشروط بر اینکه مشخصات مدار با ویژگی های فنی دستگاه تطبیق داشته باشد:

• مهندسان برق و طراحان تابلوهای کنترل روشنایی

• تابلو سازان و مجریان تاسیسات برق ساختمان

• پیمانکاران پروژه های تجاری، اقامتی و خدماتی

• تکنسین های برق و واحدهای نگهداری و تعمیرات

• خریداران تجهیزات برق صنعتی که به کنتاکتور چهار پل با جریان نامی 100 آمپر نیاز دارند

اگر مدار شما بار موتوری، جریان هجومی بالا یا شرایط قطع و وصل ویژه دارد، پیش از انتخاب این مدل، مشخصات بار و رده بهره برداری مورد نیاز را بررسی کنید.

جمع بندی فنی

کنتاکتور روشنایی NSC مدل NS07L-4P-100A یک کنتاکتور ماژولار چهار پل با جریان نامی 100 آمپر است که برای کنترل مدارهای روشنایی و بارهای سازگار با مشخصات آن در نظر گرفته می شود. عملکرد کم صدا، بدنه پلی آمید 66 و نمایشگر وضعیت از ویژگی های اعلام شده این سری هستند.

پیش از سفارش، چهار مورد را با دقت تطبیق دهید: جریان و نوع بار، ولتاژ مدار قدرت، ولتاژ مدار فرمان و آرایش چهار کنتاکت NO. همچنین کد کامل سفارش NS07L-100-4-40 را با مدل مورد نیاز تابلو بررسی کنید تا دستگاه با نقشه و تجهیزات موجود سازگار باشد.
