کنتاکتور ۱۲ آمپر CHINT مدل NC1-1210

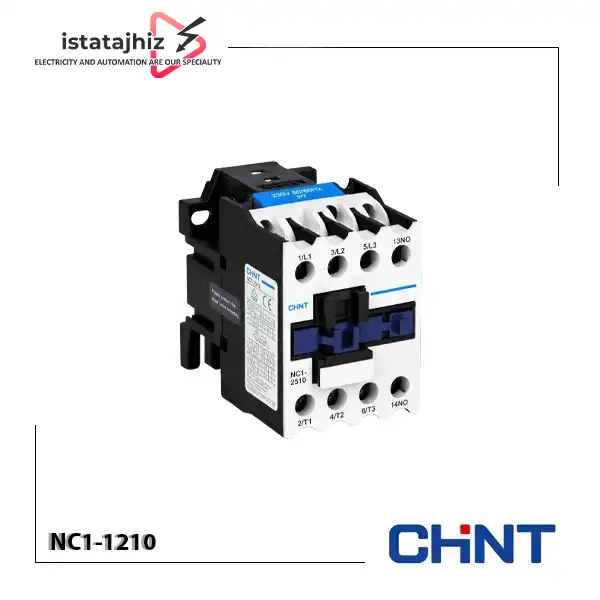

کنتاکتور ۱۲ آمپر CHINT مدل NC1-1210 یکی از تجهیزات پرکاربرد در مدارهای فرمان و قدرت است که برای قطع و وصل مدارهای الکتریکی و کنترل تجهیزات، به‌ویژه موتورهای الکتریکی سه‌فاز، استفاده می‌شود. این محصول از سری NC1 برند چینت بوده و با برخورداری از سه کنتاکت اصلی قدرت و یک کنتاکت کمکی باز، امکان کنترل بار و اجرای فرمان‌های کنترلی را در تابلوهای برق صنعتی فراهم می‌کند.

این کنتاکتور در رده کاری AC-3 دارای جریان نامی ۱۲ آمپر در ولتاژ ۳۸۰ تا ۴۰۰ ولت است و مطابق کاتالوگ سازنده، برای کنترل موتورهای سه‌فاز قفس سنجابی با توان ۵٫۵ کیلووات در این محدوده ولتاژ مناسب است. وجود یک کنتاکت کمکی باز (NO) نیز امکان استفاده از آن را در مدارهای خودنگهدار و بخش‌های کنترلی فراهم می‌کند.

کنتاکتور NC1-1210 در کاربردهایی مانند تابلوهای برق، مدارهای راه‌اندازی موتور، سیستم‌های تهویه و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. هنگام انتخاب این محصول باید علاوه بر جریان نامی، به نوع بار، رده بهره‌برداری و ولتاژ دقیق بوبین توجه کرد تا کنتاکتور با شرایط مدار هماهنگ باشد.

مشخصات و ویژگی‌های کنتاکتور CHINT NC1-1210

مدل NC1-1210 در خانواده کنتاکتورهای سری NC1 قرار دارد. این سری برای قطع و وصل مدارها از راه دور و کنترل بارهای الکتریکی طراحی شده است. همچنین در صورت استفاده از رله اضافه‌بار حرارتی مناسب، می‌توان از ترکیب کنتاکتور و رله برای تشکیل مدار راه‌اندازی و حفاظت موتور استفاده کرد.

مهم‌ترین مشخصات این مدل عبارت‌اند از:

• جریان نامی ۱۲ آمپر در رده کاری AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت
• جریان حرارتی قراردادی ۲۰ آمپر در رده AC-1
• دارای سه کنتاکت اصلی قدرت از نوع NO
• مجهز به یک کنتاکت کمکی باز (1NO)
• توان قابل کنترل موتور سه‌فاز ۵٫۵ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت
• جریان کاری ۵ آمپر در رده AC-4 و ولتاژ ۳۸۰/۴۰۰ ولت
• ولتاژ عایقی نامی ۶۹۰ ولت AC
• قابل استفاده در رده‌های بهره‌برداری AC-3 و AC-4
• امکان انتخاب بوبین AC با ولتاژهای مختلف از جمله ۲۴ و ۲۲۰ ولت
• قابلیت استفاده همراه با رله اضافه‌بار حرارتی متناسب با جریان موتور

عملکرد کنتاکتور NC1-1210 چگونه است؟

کنتاکتور یک کلید الکترومغناطیسی است که برای کنترل مدار قدرت از طریق یک مدار فرمان به کار می‌رود. در مدل NC1-1210، با اعمال ولتاژ متناسب به بوبین، میدان مغناطیسی ایجاد می‌شود و هسته متحرک را به سمت هسته ثابت جذب می‌کند. در این وضعیت، کنتاکت‌های اصلی بسته می‌شوند و جریان به سمت مصرف‌کننده هدایت می‌شود.

هنگامی که ولتاژ بوبین قطع شود، نیروی فنر هسته متحرک را به وضعیت اولیه بازمی‌گرداند و کنتاکت‌های اصلی باز می‌شوند. به این ترتیب، می‌توان بدون قطع و وصل دستی مدار قدرت، عملکرد موتور یا تجهیزات الکتریکی را از طریق شستی‌ها، رله‌ها، کنترلرها و سایر تجهیزات فرمان مدیریت کرد.

این مدل علاوه بر سه کنتاکت اصلی قدرت، یک کنتاکت کمکی باز دارد. کنتاکت کمکی در مدار اصلی انتقال توان موتور نقشی ندارد و بیشتر برای تکمیل منطق فرمان، ایجاد مدار خودنگهدار یا ارسال وضعیت کنتاکتور به بخش‌های دیگر مدار استفاده می‌شود.

بررسی ولتاژ بوبین کنتاکتور CHINT NC1-1210

ولتاژ بوبین یکی از مهم‌ترین موارد در زمان انتخاب و خرید کنتاکتور است؛ زیرا بوبین وظیفه فعال‌کردن مکانیزم الکترومغناطیسی را بر عهده دارد. ولتاژ مدار فرمان باید با ولتاژ نامی بوبین مطابقت داشته باشد.

بر اساس کاتالوگ سری NC1، بوبین‌های AC این خانواده با ولتاژهای مختلفی از جمله ۲۴، ۳۶، ۴۸، ۱۱۰، ۱۲۷، ۲۲۰ و ۲۴۰ ولت و فرکانس ۵۰/۶۰ هرتز عرضه می‌شوند. نسخه‌های دارای بوبین DC نیز با پسوند Z مشخص شده‌اند و ولتاژهای ۲۴، ۳۶، ۴۸، ۱۱۰ و ۲۲۰ ولت برای آن‌ها در کاتالوگ ذکر شده است.

نکته مهم: عبارت ولتاژ ۲۴-۲۲۰ ولت به معنی آن نیست که یک بوبین واحد می‌تواند در تمام این ولتاژها کار کند. این اعداد به گزینه‌های مختلف بوبین اشاره دارند. هنگام خرید کنتاکتور NC1-1210 باید ولتاژ دقیق بوبین موردنیاز خود را مشخص کنید و آن را با ولتاژ مدار فرمان تطبیق دهید.

تفاوت رده‌های کاری AC-1، AC-3 و AC-4 در کنتاکتور ۱۲ آمپر

عدد جریان نامی کنتاکتور به‌تنهایی برای انتخاب آن کافی نیست؛ زیرا ظرفیت قطع و وصل جریان به نوع بار و شرایط بهره‌برداری وابسته است. به همین دلیل، کنتاکتورها بر اساس رده‌های کاری مختلفی مانند AC-1، AC-3 و AC-4 دسته‌بندی می‌شوند.

رده کاری AC-1

این رده برای بارهای غیرالقایی یا دارای خاصیت القایی ضعیف، مانند برخی بارهای مقاومتی و تجهیزات گرمایشی، کاربرد دارد. جریان حرارتی قراردادی کنتاکتور NC1-12 در این رده ۲۰ آمپر است.

رده کاری AC-3

رده AC-3 برای راه‌اندازی موتورهای قفس سنجابی و قطع آن‌ها در شرایط کاری متداول طراحی شده است. جریان نامی NC1-1210 در این رده ۱۲ آمپر است و توان موتور قابل کنترل آن در ولتاژ ۳۸۰/۴۰۰ ولت برابر با ۵٫۵ کیلووات اعلام شده است.

رده کاری AC-4

این رده برای شرایط کاری سنگین‌تر موتور، مانند راه‌اندازی ضربه‌ای، ترمز معکوس و قطع و وصل‌های خاص مورد استفاده قرار می‌گیرد. جریان نامی مدل NC1-12 در این رده و در ولتاژ ۳۸۰/۴۰۰ ولت برابر با ۵ آمپر است.

بنابراین، اگر قصد استفاده از این کنتاکتور برای کنترل موتور را دارید، باید شرایط واقعی راه‌اندازی و توقف موتور را نیز در نظر بگیرید. استفاده از کنتاکتور صرفاً بر اساس عدد ۱۲ آمپر، بدون توجه به رده کاری، ممکن است باعث انتخاب نامناسب شود.

کاربردهای کنتاکتور ۱۲ آمپر CHINT مدل NC1-1210

کنتاکتور NC1-1210 به دلیل برخورداری از سه پل قدرت و یک کنتاکت کمکی باز، در مدارهای مختلف صنعتی و تأسیساتی قابل استفاده است. ظرفیت ۱۲ آمپر در رده AC-3، آن را برای کنترل موتورهایی با جریان متناسب با مشخصات فنی دستگاه مناسب می‌کند.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی موتورهای سه‌فاز: کنترل قطع و وصل موتورهای قفس سنجابی در محدوده ظرفیت مجاز کنتاکتور
• تابلوهای برق صنعتی: استفاده در مدارهای فرمان و قدرت ماشین‌آلات و تجهیزات
• سیستم‌های تهویه مطبوع: کنترل موتور فن‌ها و برخی تجهیزات الکتریکی متناسب با ظرفیت کنتاکتور
• سیستم‌های پمپاژ: استفاده در مدار فرمان و راه‌اندازی پمپ‌های الکتریکی با جریان مناسب
• ماشین‌آلات صنعتی: کنترل موتور و بخش‌های الکتریکی دستگاه‌های تولیدی
• مدارهای خودنگهدار: استفاده از کنتاکت کمکی باز برای حفظ فرمان پس از تحریک اولیه
• سیستم‌های اتوماسیون: دریافت فرمان از رله‌ها، کنترلرها و تجهیزات کنترلی و اجرای قطع و وصل مدار قدرت

استفاده از رله حرارتی در کنار کنتاکتور NC1-1210

کنتاکتور وظیفه قطع و وصل مدار را بر عهده دارد، اما به‌تنهایی حفاظت کامل موتور در برابر اضافه‌بار را تأمین نمی‌کند. برای حفاظت مناسب موتور، معمولاً از رله اضافه‌بار حرارتی در کنار کنتاکتور استفاده می‌شود.

طبق کاتالوگ CHINT، کنتاکتور NC1-12 قابلیت مونتاژ با رله حرارتی سری NR2-11.5 و NR2-25 را دارد. محدوده تنظیم رله باید با جریان نامی موتور هماهنگ باشد تا در صورت بروز اضافه‌بار، فرمان قطع به بوبین کنتاکتور ارسال شود.

برای نمونه، کاتالوگ محدوده‌های تنظیم مختلفی از ۰٫۱ تا ۱۳ آمپر را برای ترکیب‌های مختلف این رله‌ها نشان می‌دهد؛ اما انتخاب رنج مناسب باید بر اساس جریان درج‌شده روی پلاک موتور و دستورالعمل سازنده انجام شود.

در این ترکیب، رله حرارتی وضعیت جریان موتور را بررسی می‌کند و در صورت تشخیص اضافه‌بار، مدار فرمان را قطع می‌کند. در نتیجه کنتاکتور از حالت وصل خارج شده و موتور از مدار جدا می‌شود. این روش در مدارهای راه‌اندازی موتور به افزایش ایمنی و کاهش احتمال آسیب ناشی از اضافه‌بار کمک می‌کند.

نکات مهم نصب و استفاده از کنتاکتور CHINT NC1-1210

برای دستیابی به عملکرد مطمئن و افزایش طول عمر کنتاکتور، رعایت نکات فنی در زمان نصب و راه‌اندازی ضروری است:

• انتخاب ولتاژ صحیح بوبین: ولتاژ مدار فرمان باید با ولتاژ نامی بوبین مطابقت داشته باشد.
• تطبیق جریان با نوع بار: جریان مصرف‌کننده را با جریان مجاز کنتاکتور در رده کاری مربوطه مقایسه کنید.
• استفاده از رله حرارتی مناسب: در مدارهای موتور، رله اضافه‌بار متناسب با جریان پلاک موتور انتخاب و تنظیم شود.
• رعایت اتصالات ترمینال‌ها: سطح مقطع سیم و گشتاور سفت‌کردن پیچ‌ها باید مطابق اطلاعات کاتالوگ باشد.
• رعایت شرایط محیطی: کاتالوگ برای این سری دمای محیط کاری ۵- تا ۴۰+ درجه سانتی‌گراد و حداکثر ارتفاع نصب ۲۰۰۰ متر را مشخص کرده است.
• توجه به وضعیت نصب: انحراف صفحه نصب نسبت به صفحه عمودی نباید از ۵ درجه بیشتر باشد.

قیمت و خرید کنتاکتور ۱۲ آمپر CHINT مدل NC1-1210

برای خرید کنتاکتور ۱۲ آمپر CHINT مدل NC1-1210، بهتر است پیش از ثبت سفارش، مشخصات فنی مدار خود را بررسی کنید. جریان مصرف‌کننده، توان موتور، رده کاری موردنیاز و به‌ویژه ولتاژ دقیق بوبین از مهم‌ترین مواردی هستند که باید در انتخاب این محصول در نظر گرفته شوند.

فروشگاه ایستا تجهیز تأمین‌کننده تجهیزات برق صنعتی و انواع کنتاکتور، رله و تجهیزات موردنیاز تابلو برق است. برای اطلاع از قیمت روز کنتاکتور NC1-1210، بررسی موجودی و دریافت مشاوره فنی درباره انتخاب ولتاژ بوبین و تجهیزات جانبی می‌توانید با کارشناسان فروش تماس بگیرید یا به فروشگاه مراجعه کنید.
