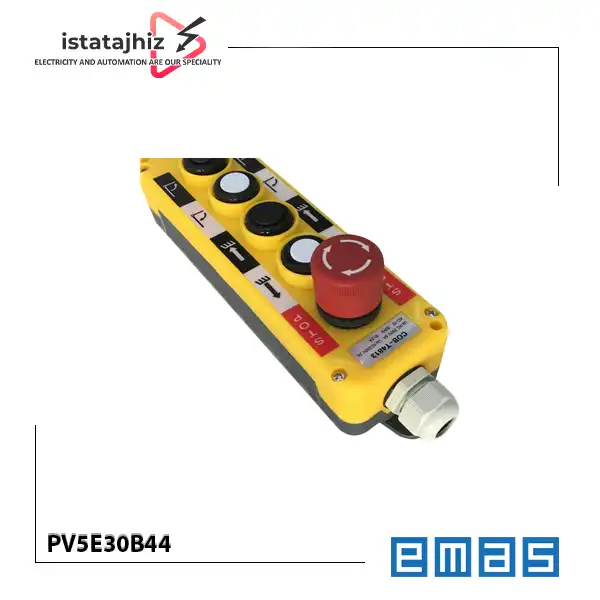

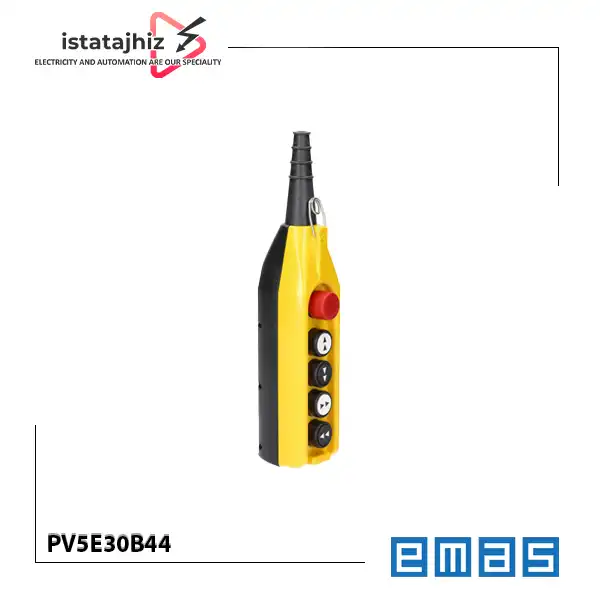

کلید جرثقیل 5 دکمه دو سرعته اماس PV5E30B44

کلید جرثقیل 5 دکمه دو سرعته اماس PV5E30B44 یک شاسی آویز صنعتی از سری PV برند EMAS است که برای ارسال فرمان به مدار کنترل جرثقیل و تجهیزات بالابر به کار می رود. این مدل پنج محل فرمان دارد، برای عملکرد دو سرعته طراحی شده و به شستی توقف اضطراری با کنتاکت 1NC مجهز است. طبق اطلاعات سازنده، درجه حفاظت آن IP65 است و بدنه از ABS تقویت شده ساخته شده است.

مهم ترین تفاوت این مدل با PV5E30B42 در عملکرد سرعت است: PV5E30B44 مدل دو سرعته است، در حالی که PV5E30B42 برای عملکرد تک-دو سرعته معرفی شده است. بنابراین انتخاب بین این دو مدل باید بر اساس طراحی مدار فرمان و شیوه کنترل سرعت جرثقیل انجام شود.

این شاسی آویز در مدار جرثقیل چه نقشی دارد؟

شاسی آویز، رابط اپراتور با مدار فرمان جرثقیل است. اپراتور با فشردن شستی ها فرمان حرکت را به مدار کنترل می فرستد و مدار از طریق تجهیزات مناسب مانند کنتاکتورها، حرکت موتور یا مکانیزم مربوطه را کنترل می کند.

در مدل PV5E30B44، عملکرد دو سرعته به این معنی است که فرمان های حرکتی برای کنترل در دو سطح سرعت در نظر گرفته شده اند. نحوه اختصاص سرعت اول و دوم به هر حرکت و عملکرد دقیق هر شستی باید از روی نقشه سیم بندی و طراحی مدار کنترل دستگاه مشخص شود.

این محصول یک شاسی آویز فرمان است، نه کنترلر مستقل موتور و نه تجهیزی برای قطع مستقیم توان موتور. جریان و ولتاژ مدار فرمان، کنتاکتورهای مورد استفاده و سازگاری کنتاکت ها باید جداگانه بررسی شوند. شستی توقف اضطراری این مدل نیز دارای کنتاکت 1NC است؛ اتصال آن باید با طراحی مدار ایمنی جرثقیل سازگار باشد.

مهم ترین پارامترهای انتخاب پیش از خرید

به موارد زیر توجه کنید:

1. نیاز به کنترل دو سرعته

PV5E30B44 برای کاربردهای دو سرعته معرفی شده است. پیش از خرید بررسی کنید که مدار کنترل جرثقیل از دو سطح سرعت پشتیبانی می کند و نحوه عملکرد شستی ها با طراحی سیستم هماهنگ است. صرف دو سرعته بودن شاسی، مشخص نمی کند که سرعت اول و دوم در هر جهت چگونه فعال می شوند؛ این موضوع به نقشه سیم بندی و مدار فرمان بستگی دارد.

2. تعداد محل فرمان و آرایش شستی ها

این مدل پنج محل فرمان دارد. با این حال، باید جهت های حرکتی مورد نیاز، نحوه فرمان سرعت ها و محل توقف اضطراری با نقشه کنترل دستگاه تطبیق داده شوند. تعداد محل فرمان به تنهایی سازگاری کامل با هر جرثقیل را تضمین نمی کند.

3. نوع کنتاکت توقف اضطراری

مدل PV5E30B44 دارای توقف اضطراری با کنتاکت 1NC است. اگر مدار ایمنی دستگاه به دو کنتاکت NC نیاز دارد، مدل دیگری از سری PV را بررسی کنید؛ برای مثال PV5E30E44 در فهرست سازنده با عملکرد دو سرعته و کنتاکت 2NC معرفی شده است.

4. ولتاژ و جریان مدار فرمان

جریان نامی کنتاکت 4 آمپر در 250 ولت AC با رده AC-15 است. هنگام انتخاب، ولتاژ واقعی مدار فرمان، نوع بار سوئیچ شونده و جریان بوبین کنتاکتور را بررسی کنید. ولتاژ عایقی 300 ولت نیز به تنهایی بیانگر ولتاژ کاری مجاز برای هر نوع بار نیست.

5. شرایط محیطی و درجه حفاظت

درجه حفاظت IP65 برای استفاده در محیط های صنعتی دارای گردوغبار و پاشش آب اهمیت دارد؛ اما به معنی مناسب بودن برای غوطه وری در آب نیست. سلامت کابل، ورودی کابل و نحوه بستن محفظه نیز بر حفاظت نهایی مجموعه اثر می گذارند.

6. ابعاد و شرایط جایگزینی

اگر این مدل را برای جایگزینی شاسی آویز قبلی تهیه می کنید، ابعاد بدنه، محل نصب، مسیر کابل و نقشه ترمینال ها را بررسی کنید. حتی اگر دو مدل تعداد محل فرمان یکسانی داشته باشند، ممکن است از نظر عملکرد یا آرایش کنتاکت ها با یکدیگر متفاوت باشند.

7. سازگاری با مدار کنترل جرثقیل

قبل از سفارش، نقشه مدار فرمان و تجهیزات واسط مانند کنتاکتورها و مدار انتخاب سرعت را بررسی کنید. اگر شاسی قبلی در سیستم نصب شده است، کد کامل مدل و نقشه سیم بندی آن از مقایسه ظاهری مطمئن تر است.

تفاوت PV5E30B44 با مدل های مشابه اماس

فهرست رسمی سازنده، مدل های زیر را در خانواده شاسی های آویز پنج محل فرمان معرفی می کند.

• PV5E30B22: پنج محل فرمان، تک سرعته، توقف اضطراری 1NC.

• PV5E30B42: پنج محل فرمان، تک-دو سرعته، توقف اضطراری 1NC.

• PV5E30B44: پنج محل فرمان، دو سرعته، توقف اضطراری 1NC.

• PV5E30E22: پنج محل فرمان، تک سرعته، توقف اضطراری 2NC.

• PV5E30E44: پنج محل فرمان، دو سرعته، توقف اضطراری 2NC.

• PV5AC20B44: پنج محل فرمان، دو سرعته، کنتاکت 1NC و انتخابگر کلیدی به جای آرایش توقف اضطراری مدل های E30.

چه زمانی PV5E30B44 را انتخاب کنیم؟ زمانی که به شاسی آویز پنج محل فرمان با عملکرد دو سرعته و توقف اضطراری 1NC نیاز دارید و مشخصات آن با مدار فرمان دستگاه سازگار است.

چه زمانی مدل دیگری را بررسی کنیم؟ اگر سیستم به عملکرد تک-دو سرعته نیاز دارد، PV5E30B42 را بررسی کنید. اگر مدار توقف اضطراری به دو کنتاکت NC نیاز دارد، PV5E30E44 گزینه ای برای بررسی است. اگر به انتخابگر کلیدی نیاز دارید، مدل های کلیددار را با نقشه و نیازهای دسترسی اپراتور تطبیق دهید.

مزایای قابل توجه این مدل

• عملکرد دو سرعته: برای مدارهایی که به کنترل حرکت در دو سطح سرعت نیاز دارند.

• درجه حفاظت IP65: برای کاربردهای صنعتی دارای گردوغبار و پاشش آب، با رعایت الزامات نصب.

• بدنه ABS تقویت شده: سازنده این جنس بدنه را در مشخصات محصول ذکر کرده است.

• قفل مکانیکی بین فرمان های متضاد: دیتاشیت سری PV به مکانیزم اینترلاک مکانیکی اشاره دارد که برای جلوگیری از فعال شدن هم زمان فرمان های متضاد اهمیت دارد.

• عمر عملکرد اعلام شده: عمر مکانیکی حداقل یک میلیون و عمر الکتریکی حداقل صد هزار عملکرد در دیتاشیت ثبت شده است. عمر واقعی به شرایط بار، نصب و بهره برداری وابسته است.

محدودیت ها و نکات قابل توجه

• این مدل دو سرعته است؛ اگر سیستم فقط به فرمان تک سرعته نیاز دارد، مدل ساده تر را نیز بررسی کنید.

• کنتاکت توقف اضطراری 1NC است؛ برای مدار نیازمند 2NC باید مدل سازگار انتخاب شود.

• جریان 4 آمپر در رده AC-15 مشخصه کنتاکت است، نه جریان قابل تحمل موتور.

• درجه حفاظت IP65 به معنی قابلیت غوطه وری در آب نیست.

• پیش از جایگزینی شاسی قدیمی، نقشه سیم بندی، آرایش شستی ها و ابعاد نصب باید بررسی شوند.

نکات نصب و استفاده

نصب و سیم بندی این شاسی آویز باید توسط فرد آشنا با مدارهای فرمان جرثقیل و الزامات ایمنی ماشین آلات انجام شود.

1. پیش از نصب یا تعمیر، تغذیه را قطع کنید و از ایمن بودن وضعیت کار اطمینان حاصل کنید.

2. نقشه ترمینال ها و کنتاکت های مدل PV5E30B44 را از مستندات رسمی بررسی کنید؛ بر اساس ظاهر شستی ها سیم بندی نکنید.

3. سیم با سطح مقطع 1.5 تا 2.5 میلی متر مربع انتخاب کنید و گشتاور پیچ ترمینال را مطابق مقدار اعلام شده سازنده، یعنی 1.5 نیوتن متر، رعایت کنید.

4. پس از نصب، عملکرد هر فرمان حرکتی، تغییر سرعت و مدار توقف اضطراری را در شرایط کنترل شده و مطابق دستورالعمل ایمنی دستگاه آزمایش کنید.

5. از سلامت کابل، ورودی کابل و بسته شدن صحیح محفظه اطمینان حاصل کنید تا حفاظت مجموعه کاهش پیدا نکند.

وجود شستی توقف اضطراری به تنهایی تضمین کننده ایمنی کل جرثقیل نیست. مدار توقف اضطراری باید متناسب با طراحی ایمنی دستگاه اجرا و اعتبارسنجی شود.

چه کسانی به این محصول نیاز دارند؟

• مهندسان برق طراح مدار فرمان جرثقیل

• تکنسین های برق صنعتی و تعمیرکاران جرثقیل

• واحدهای نگهداری و تعمیرات کارخانه ها

• سازندگان و تعمیرکاران جرثقیل و بالابر صنعتی

• تابلو سازها و پیمانکاران برق صنعتی

• خریدارانی که برای جایگزینی شاسی آویز دو سرعته با توقف اضطراری 1NC به مدل مشخصی نیاز دارند

جمع بندی فنی

کلید جرثقیل اماس PV5E30B44 یک شاسی آویز پنج محل فرمان با عملکرد دو سرعته، توقف اضطراری 1NC و درجه حفاظت IP65 است. پیش از خرید، عملکرد سرعت، آرایش شستی ها، ولتاژ و جریان مدار فرمان، نوع کنتاکت توقف اضطراری و ابعاد نصب را با سیستم موجود تطبیق دهید. اگر مدار ایمنی به دو کنتاکت NC نیاز دارد یا دستگاه به عملکرد تک-دو سرعته احتیاج دارد، مدل های دیگر سری PV را بررسی کنید.
