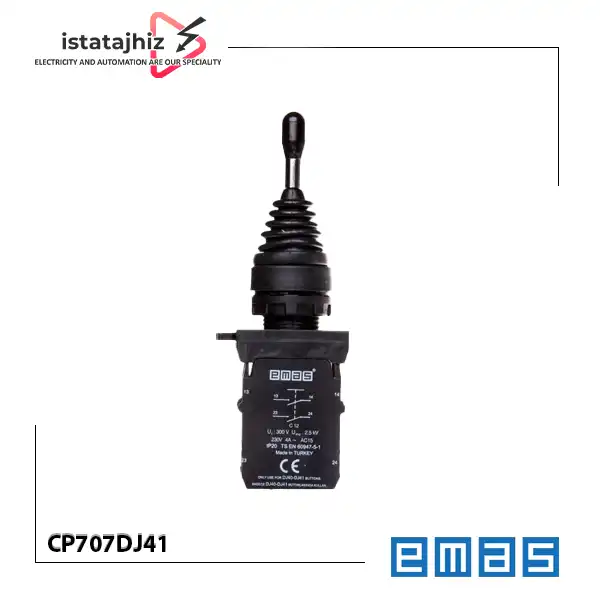

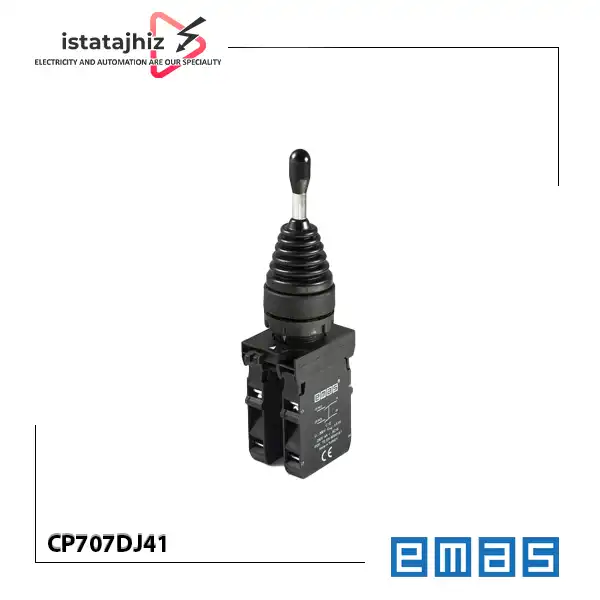

جوی استیک استارتی CP707DJ41 اماس از سری پلاستیکی CP برند EMAS، یک کلید فرمان دستی چهار موقعیتی است که برای ارسال فرمان به مدارهای کنترل ماشین آلات و تجهیزات صنعتی استفاده می شود. ویژگی اصلی این مدل، عملکرد فنر برگشت (Spring Return) است؛ یعنی با حرکت دادن اهرم در یکی از جهت ها، فرمان صادر می شود و پس از رها کردن اهرم، مکانیزم آن به موقعیت اولیه بازمی گردد. این مدل دارای آرایش کنتاکت 2NO+2NO و قطر نصب 22 میلی متر است. به همین دلیل، هنگام انتخاب آن باید علاوه بر ابعاد نصب، تعداد موقعیت های فرمان، نوع عملکرد اهرم و سازگاری کنتاکت ها با مدار کنترل بررسی شوند. مشخصات فنی این محصول در دیتاشیت رسمی EMAS منتشر شده است.
کاربردهای جوی استیک استارتی EMAS
تابلوهای فرمان صنعتی: برای ارسال فرمان دستی به مدار کنترل، در کاربردهایی که به چند جهت فرمان نیاز دارند.
ماشین آلات دارای کنترل دستی: برای فرمان دادن به حرکت یا تغییر وضعیت دستگاه، مشروط به سازگاری مدار کنترل با جوی استیک.
پنل های اپراتوری: برای در اختیار قرار دادن فرمان های چند جهته به اپراتور.
تجهیزات حرکتی و جابه جایی: در صورت طراحی صحیح مدار فرمان و رعایت الزامات ایمنی، برای ارسال فرمان های حرکتی که با رها کردن اهرم باید به وضعیت اولیه بازگردند.
مدارهای فرمان مبتنی بر رله یا PLC: برای ایجاد ورودی های فرمان از طریق کنتاکت های مکانیکی جوی استیک.
این موارد کاربردهای بالقوه محصول هستند؛ سازگاری با یک ماشین مشخص باید بر اساس نقشه سیم بندی، منطق کنترلی و مشخصات بار بررسی شود.
مهم ترین پارامترهای انتخاب و خرید
به موارد زیر توجه کنید:
1. عملکرد فنر برگشت
اولین معیار انتخاب این مدل، نیاز به بازگشت خودکار اهرم است. در CP707DJ41، اهرم پس از رها شدن به موقعیت اولیه بازمی گردد. اگر قرار است اهرم در موقعیت انتخاب شده باقی بماند، باید مدل ماندگار CP707DJ40 را بررسی کنید.
2. تعداد موقعیت های فرمان
این مدل چهار موقعیت فرمان دارد. پیش از خرید، مشخص کنید مدار شما واقعاً به چهار موقعیت نیاز دارد و عملکرد هر موقعیت با منطق کنترلی دستگاه سازگار است. تعداد موقعیت به تنهایی ترتیب عملکرد کنتاکت ها یا جهت های حرکتی را مشخص نمی کند.
3. آرایش کنتاکت 2NO+2NO
در این مدل، آرایش کنتاکت 2NO+2NO اعلام شده است. این مشخصه برای تطبیق با ورودی های PLC، رله های واسط و مدارهای فرمان اهمیت دارد. اگر مدار شما به کنتاکت بسته معمولی (NC) نیاز دارد، باید نقشه کنتاکت و امکان استفاده از مدل مناسب را بررسی کنید.
4. قطر نصب و فضای پشت پنل
قطر نصب محصول 22 میلی متر است. هنگام نصب روی درب تابلو یا تعویض یک کلید قدیمی، علاوه بر قطر سوراخ، فضای موردنیاز پشت پنل برای نصب بلوک های کنتاکت و سیم بندی را نیز بررسی کنید.
5. ولتاژ، جریان و نوع بار
ولتاژ و جریان مدار باید با رده بهره برداری و مشخصات کنتاکت سازگار باشند. برای فرمان دادن به کنتاکتور یا ورودی PLC نیز باید ولتاژ مدار فرمان و مشخصات ورودی تجهیز مقصد بررسی شود. صرف درج جریان 4 آمپر برای تایید سازگاری با تمام بارها کافی نیست.
6. شرایط محیطی و حفاظت
دمای کاری اعلام شده از منفی 15 تا مثبت 65 درجه سانتی گراد است. اگر جوی استیک در محیط مرطوب یا پرگردوغبار نصب می شود، وضعیت آب بندی پنل، نحوه نصب و حفاظت بخش های پشتی را نیز بررسی کنید.
تفاوت CP707DJ41 با مدل های مشابه
در اینجا دو مدل رو مقایسه کردیم:
مقایسه CP707DJ41 با CP707DJ40
این دو مدل از سری پلاستیکی CP برند EMAS هستند و هر دو چهار موقعیت فرمان، آرایش کنتاکت 2NO+2NO و قطر نصب 22 میلی متر دارند. تفاوت اصلی آنها در عملکرد اهرم است.
CP707DJ41: فنر برگشت؛ اهرم پس از رها شدن به موقعیت اولیه بازمی گردد.

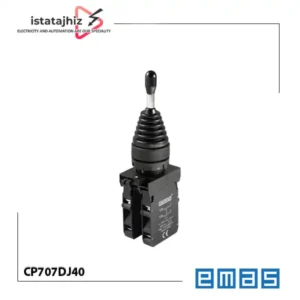

CP707DJ40: ماندگار (Stay Put)؛ اهرم پس از انتخاب موقعیت در همان وضعیت باقی می ماند.
اگر فرمان باید با رها کردن اهرم پایان یابد، CP707DJ41 گزینه مرتبط تری است. اگر لازم است موقعیت انتخاب شده حفظ شود، CP707DJ40 را بررسی کنید. انتخاب نهایی باید با منطق مدار و الزامات ایمنی دستگاه هماهنگ باشد.
مقایسه با مدل های دو موقعیتی

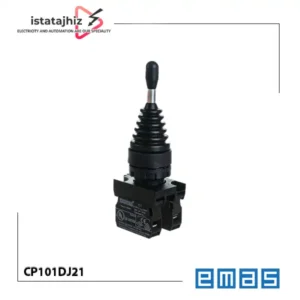

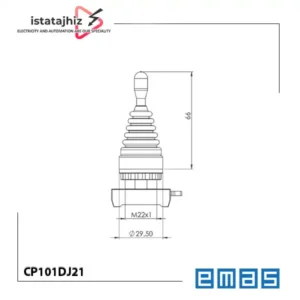

مدل های CP101DJ20 و CP101DJ21 نیز از خانواده جوی استیک های CP هستند، اما دو موقعیت فرمان دارند. CP101DJ20 ماندگار و CP101DJ21 فنر برگشت است. در نتیجه، هنگام انتخاب بین مدل های این خانواده باید هم تعداد موقعیت ها و هم رفتار مکانیکی اهرم را در نظر گرفت.
مزایای قابل استناد محصول
برگشت فنری اهرم: مناسب برای مدارهایی که به فرمان دستی لحظه ای نیاز دارند.
چهار موقعیت فرمان: امکان استفاده در مدارهایی که به چند وضعیت فرمان نیاز دارند، مشروط به سازگاری نقشه کنتاکت.
آرایش کنتاکت 2NO+2NO: برای طراحی مدار فرمان متناسب با ورودی ها و تجهیزات واسط.
قطر نصب 22 میلی متر: قابل استفاده در پنل هایی که با این اندازه سازگار هستند.
عمر مکانیکی حداقل 500,000 عملکرد: بر اساس مقدار اعلام شده در دیتاشیت سازنده.
محدودیت ها و نکات قابل توجه
اهرم این مدل ماندگار نیست؛ پس از رها شدن به موقعیت اولیه بازمی گردد.
برای تشخیص عملکرد دقیق هر موقعیت، باید نقشه کنتاکت سازنده بررسی شود.
درجه حفاظت IP65 به سمت جلوی پنل مربوط است و لزوماً حفاظت کامل بخش پشتی را تضمین نمی کند.
جریان کنتاکت به تنهایی برای تعیین امکان کنترل مستقیم موتور کافی نیست.
فنر برگشت به تنهایی یک قابلیت ایمنی برای توقف ماشین محسوب نمی شود؛ مدار باید متناسب با ریسک کاربرد طراحی شود.
نکات نصب و استفاده
قطر سوراخ نصب پنل را با اندازه 22 میلی متر تطبیق دهید.
سیم بندی را مطابق نقشه رسمی کنتاکت ها و مدار فرمان انجام دهید.
سطح مقطع سیم قابل اتصال 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ ترمینال 1.5 نیوتن متر در دیتاشیت ذکر شده است.
برای حفظ حفاظت جلوی پنل، نصب صحیح و آب بندی مناسب را بررسی کنید.
قبل از سیم بندی، برق مدار را قطع کنید و نصب را به فرد دارای صلاحیت فنی بسپارید.
در کاربردهای حرکتی، عملکرد توقف اضطراری، اینترلاک ها و حفاظت های مستقل دستگاه را جداگانه بررسی کنید.
چه کسانی به جوی استیک CP707DJ41 نیاز دارند؟
این مدل می تواند برای مهندسان برق، طراحان مدار فرمان، تابلو سازها، تکنسین های برق صنعتی، سازندگان ماشین آلات و واحدهای نگهداری و تعمیرات مناسب باشد؛ به ویژه زمانی که به فرمان دستی چهار موقعیتی با برگشت فنری نیاز دارند.
اگر در پروژه شما حفظ موقعیت اهرم پس از رها کردن دست ضروری است، باید به جای این مدل، جوی استیک ماندگار یا راهکار کنترلی مناسب دیگری را بررسی کنید.
جمع بندی فنی
جوی استیک استارتی EMAS مدل CP707DJ41 یک کلید فرمان چهار موقعیتی با آرایش کنتاکت 2NO+2NO، قطر نصب 22 میلی متر و عملکرد فنر برگشت است. مهم ترین تفاوت آن با CP707DJ40، بازگشت خودکار اهرم به موقعیت اولیه است. پیش از خرید، تعداد موقعیت ها، نقشه کنتاکت، مشخصات الکتریکی مدار، قطر نصب و شرایط محیطی را با سیستم خود تطبیق دهید.
خرید جوی استیک استارتی اماس از ایستا تجهیز
برای خرید جوی استیک EMAS مدل CP707DJ41 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید یا سفارش غیرحضوری ثبت کنید. برای خرید تعدادی یا تامین تجهیزات پروژه نیز امکان استعلام قیمت بر اساس تعداد موردنیاز وجود دارد.
