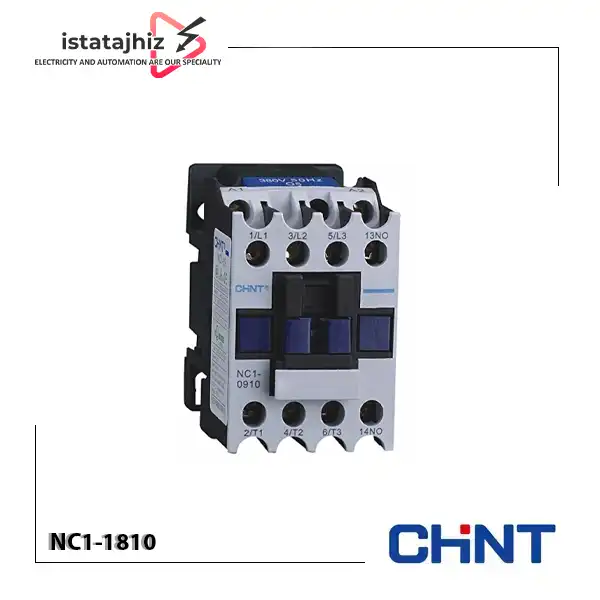

کنتاکتور ۱۸ آمپر CHINT مدل NC1-1810

کنتاکتور ۱۸ آمپر CHINT مدل NC1-1810 یکی از تجهیزات پرکاربرد در مدارهای فرمان و قدرت صنعتی است که برای قطع و وصل مدارهای الکتریکی و کنترل عملکرد موتورهای سه‌فاز مورد استفاده قرار می‌گیرد. این محصول از سری کنتاکتورهای NC1 برند چانت بوده و با برخورداری از سه کنتاکت اصلی و یک کنتاکت کمکی باز، امکان کنترل بار و استفاده در مدارهای فرمان را فراهم می‌کند.

جریان نامی این کنتاکتور در رده کاری AC-3 و ولتاژ ۳۸۰ تا ۴۰۰ ولت، برابر با ۱۸ آمپر است. همچنین توانایی کنترل موتورهای سه‌فاز قفس سنجابی تا توان ۷.۵ کیلووات در همین محدوده ولتاژ را دارد. به همین دلیل، این مدل می‌تواند گزینه‌ای مناسب برای استفاده در تابلوهای برق صنعتی، مدارهای راه‌اندازی موتور و سیستم‌های اتوماسیون باشد.

در انتخاب کنتاکتور، توجه به جریان مصرفی بار، نوع کاربری، ولتاژ مدار فرمان و تعداد دفعات قطع و وصل اهمیت زیادی دارد. کنتاکتور NC1-1810 با پشتیبانی از رده‌های کاری AC-3 و AC-4، برای کاربردهای مختلف کنترلی و موتوری قابل استفاده است؛ البته ظرفیت مجاز آن در هر رده کاری متفاوت خواهد بود.

مشخصات فنی کنتاکتور CHINT مدل NC1-1810

این مدل با سه پل قدرت طراحی شده و در مدارهای سه‌فاز، وظیفه اتصال و قطع هم‌زمان مسیرهای اصلی جریان را بر عهده دارد. علاوه بر کنتاکت‌های اصلی، یک کنتاکت کمکی باز (1NO) نیز در ساختار آن وجود دارد که می‌توان از آن در مدارهای فرمان، خودنگهدار و ارسال وضعیت کنتاکتور استفاده کرد.

مهم‌ترین مشخصات فنی این محصول عبارت‌اند از:

• جریان نامی ۱۸ آمپر در رده کاری AC-3
• جریان حرارتی متعارف ۳۲ آمپر در رده AC-1
• جریان کاری ۷.۷ آمپر در رده AC-4 و ولتاژ ۳۸۰/۴۰۰ ولت
• توان قابل کنترل موتور سه‌فاز ۷.۵ کیلووات در ۳۸۰/۴۰۰ ولت
• توان قابل کنترل موتور سه‌فاز ۴ کیلووات در ۲۲۰/۲۳۰ ولت
• ولتاژ عایقی نامی ۶۹۰ ولت AC
• دارای سه کنتاکت اصلی باز (3NO)
• دارای یک کنتاکت کمکی باز (1NO)
• قابل ارائه با بوبین AC یا DC، متناسب با کد سفارش
• طراحی مطابق استاندارد IEC/EN 60947-4-1

ولتاژ بوبین کنتاکتور NC1-1810

یکی از موارد مهم هنگام خرید کنتاکتور، انتخاب ولتاژ مناسب بوبین است. بوبین وظیفه ایجاد میدان مغناطیسی و جابه‌جایی کنتاکت‌ها را بر عهده دارد؛ بنابراین ولتاژ آن باید با ولتاژ مدار فرمان هماهنگ باشد.

طبق کاتالوگ CHINT، مدل NC1-18 در نسخه‌های بوبین AC و DC عرضه می‌شود. ولتاژهای قابل انتخاب برای بوبین AC شامل ۲۴، ۳۶، ۴۸، ۱۱۰، ۱۲۷، ۲۲۰، ۲۴۰ ولت و برخی ولتاژهای بالاتر است. در نسخه DC نیز ولتاژهای ۲۴، ۳۶، ۴۸، ۱۱۰ و ۲۲۰ ولت ذکر شده‌اند.

نکته مهم در سفارش: عبارت ولتاژ ۲۴ تا ۲۲۰ ولت به معنای آن نیست که یک بوبین می‌تواند در تمام این ولتاژها کار کند. هر کنتاکتور با ولتاژ بوبین مشخصی تولید یا سفارش‌گذاری می‌شود. پیش از خرید باید ولتاژ واقعی مدار فرمان و نوع تغذیه AC یا DC مشخص شود.

تفاوت ظرفیت کنتاکتور در رده‌های AC-1، AC-3 و AC-4

برای انتخاب صحیح کنتاکتور، تنها توجه به عدد جریان روی محصول کافی نیست؛ زیرا ظرفیت جریان آن با توجه به نوع بار و شرایط قطع و وصل تغییر می‌کند.

رده کاری AC-1

رده AC-1 برای بارهای غیرالقایی یا دارای خاصیت القایی ضعیف، مانند برخی بارهای مقاومتی و تجهیزات گرمایشی، استفاده می‌شود. جریان حرارتی متعارف مدل NC1-1810 در این رده ۳۲ آمپر است. این مقدار نباید با جریان نامی ۱۸ آمپر در رده AC-3 یکسان در نظر گرفته شود.

رده کاری AC-3

رده AC-3 برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان موتور در شرایط عادی کار طراحی شده است. جریان نامی NC1-1810 در ولتاژ ۳۸۰ تا ۴۰۰ ولت و این رده کاری، ۱۸ آمپر است. توان موتور قابل کنترل نیز در همین شرایط ۷.۵ کیلووات اعلام شده است.

رده کاری AC-4

رده AC-4 برای شرایط کاری سنگین‌تر مانند راه‌اندازی ضربه‌ای، حرکت پله‌ای و ترمز معکوس موتور کاربرد دارد. جریان کاری این مدل در رده AC-4 و ولتاژ ۳۸۰/۴۰۰ ولت، ۷.۷ آمپر است. بنابراین در کاربردهایی که قطع و وصل موتور با دفعات زیاد یا شرایط سخت انجام می‌شود، باید ظرفیت AC-4 محصول مبنای انتخاب قرار بگیرد.

نقش کنتاکت کمکی در مدل NC1-1810

کنتاکتور NC1-1810 علاوه بر سه کنتاکت اصلی قدرت، یک کنتاکت کمکی باز (1NO) دارد. کنتاکت‌های اصلی برای عبور جریان مدار قدرت استفاده می‌شوند؛ اما کنتاکت کمکی معمولاً در مدار فرمان و کنترل کاربرد دارد.

این کنتاکت کمکی می‌تواند در مدارهای خودنگهدار به کار برود؛ به این صورت که پس از تحریک بوبین و وصل شدن کنتاکتور، کنتاکت کمکی نیز تغییر وضعیت می‌دهد و مسیر فرمان را مطابق طراحی مدار حفظ می‌کند. همچنین می‌توان از آن برای ارسال سیگنال وضعیت کنتاکتور به مدارهای کنترلی استفاده کرد.

حفاظت از موتور با رله حرارتی مناسب

کنتاکتور به‌تنهایی وظیفه حفاظت کامل موتور در برابر اضافه‌بار را بر عهده ندارد. برای ایجاد حفاظت اضافه‌بار، معمولاً رله حرارتی متناسب با جریان موتور در کنار کنتاکتور نصب می‌شود.

در کاتالوگ CHINT، برای سری NC1-18 امکان استفاده از رله‌های حرارتی سری NR2 و رله اضافه‌بار الکترونیکی NRE8 ذکر شده است. انتخاب رله باید بر اساس جریان درج‌شده روی پلاک موتور و محدوده تنظیم رله انجام شود.

برای نمونه، رله حرارتی NR2-25 در محدوده‌های تنظیم مختلفی عرضه می‌شود و برخی از این محدوده‌ها برای ترکیب با NC1-18 در کاتالوگ آمده‌اند. بنابراین صرفاً انتخاب رله بر اساس جریان ۱۸ آمپر کنتاکتور صحیح نیست؛ جریان نامی موتور و محدوده قابل تنظیم رله باید ملاک قرار بگیرد.

کاربردهای کنتاکتور ۱۸ آمپر CHINT مدل NC1-1810

به دلیل جریان نامی ۱۸ آمپر در رده AC-3 و وجود سه کنتاکت اصلی، این کنتاکتور در مدارهای مختلف صنعتی و کنترلی قابل استفاده است. انتخاب نهایی آن باید با توجه به توان موتور، جریان بار و شرایط بهره‌برداری انجام شود.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• کنترل و راه‌اندازی موتورهای سه‌فاز قفس سنجابی
• استفاده در تابلوهای برق صنعتی و مدارهای فرمان
• کنترل پمپ‌های آب و تجهیزات پمپاژ متناسب با ظرفیت کنتاکتور
• راه‌اندازی فن‌ها و سیستم‌های تهویه صنعتی
• کنترل موتورهای ماشین‌آلات و تجهیزات تولیدی
• استفاده در مدارهای اتوماسیون و کنترل تجهیزات الکتریکی
• به‌کارگیری در مدارهای خودنگهدار با استفاده از کنتاکت کمکی
• استفاده در مدارهای فرمان و قطع و وصل بارهای الکتریکی متناسب با رده کاری محصول

شرایط نصب و نکات مهم در استفاده از NC1-1810

برای عملکرد صحیح و افزایش طول عمر کنتاکتور، رعایت شرایط نصب و انتخاب صحیح تجهیزات جانبی اهمیت دارد. طبق اطلاعات کاتالوگ، شرایط محیطی و نصب این سری شامل موارد زیر است:

• محدوده دمای محیط کاری از منفی ۵ تا مثبت ۴۰ درجه سانتی‌گراد
• حداکثر ارتفاع نصب از سطح دریا ۲۰۰۰ متر
• حداکثر زاویه انحراف سطح نصب نسبت به صفحه عمودی حدود ۵ درجه در هر جهت
• استفاده از ولتاژ بوبین متناسب با مدار فرمان
• انتخاب سطح مقطع سیم و گشتاور بستن ترمینال‌ها مطابق دستورالعمل فنی
• استفاده از رله اضافه‌بار مناسب برای حفاظت موتور در برابر اضافه‌بار

همچنین هنگام نصب باید فضای کافی برای تهویه و دسترسی به ترمینال‌ها در نظر گرفته شود. در صورت استفاده از کنتاکتور در شرایط کاری پرتکرار یا بارهای سنگین، بررسی ظرفیت آن در رده کاری مربوطه ضروری است.

قیمت و خرید کنتاکتور ۱۸ آمپر CHINT مدل NC1-1810

برای خرید کنتاکتور ۱۸ آمپر CHINT مدل NC1-1810، لازم است پیش از ثبت سفارش به جریان مصرفی موتور، نوع بار و به‌خصوص ولتاژ و نوع بوبین توجه کنید. این مدل با جریان نامی ۱۸ آمپر در رده AC-3، برای کنترل موتورهای سه‌فاز در محدوده توان تعریف‌شده در کاتالوگ مناسب است. همچنین وجود یک کنتاکت کمکی باز، امکان استفاده از آن را در مدارهای فرمان و خودنگهدار فراهم می‌کند.

فروشگاه ایستا تجهیز تأمین‌کننده تجهیزات برق صنعتی، امکان استعلام قیمت و دریافت راهنمایی برای انتخاب کنتاکتور مناسب را فراهم کرده است. برای اطلاع از قیمت روز، موجودی و انتخاب نسخه مناسب بوبین، می‌توانید با کارشناسان فروش تماس بگیرید.

• آدرس فروشگاه ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد ۶۲
• شماره‌های تماس: 09028137383 | 02133988303 | 02133988304

پیش از خرید، ولتاژ بوبین موردنیاز خود را اعلام کنید تا مدل متناسب با مدار فرمان شما انتخاب شود.
