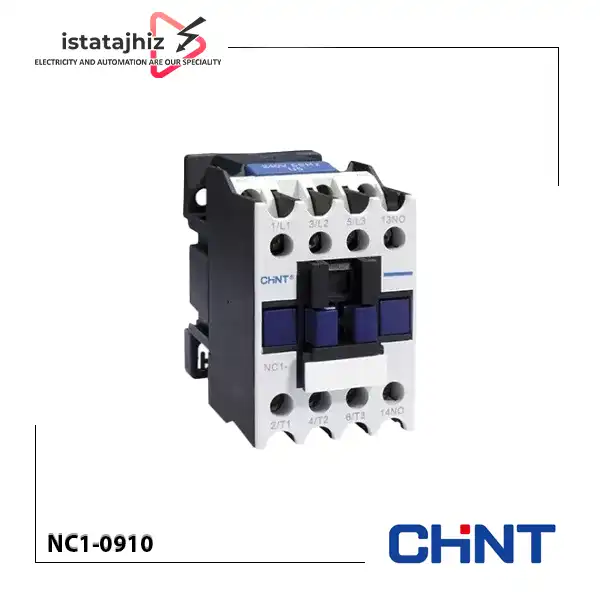

کنتاکتور ۹ آمپر CHINT مدل NC1-0910

کنتاکتور ۹ آمپر CHINT مدل NC1-0910 یکی از تجهیزات پرکاربرد در مدارهای فرمان و قدرت است که برای قطع و وصل مدارهای الکتریکی، به‌ویژه کنترل و راه‌اندازی موتورهای الکتریکی، مورد استفاده قرار می‌گیرد. این کنتاکتور از سری NC1 برند CHINT بوده و با طراحی سه پل قدرت، امکان کنترل بارهای سه‌فاز را در تابلوهای برق صنعتی و تأسیساتی فراهم می‌کند.

این مدل در رده کاری AC-3 دارای جریان نامی ۹ آمپر در ولتاژ ۳۸۰ تا ۴۰۰ ولت است و مطابق اطلاعات کاتالوگ، می‌تواند موتورهای سه‌فاز قفس سنجابی با توان نامی ۴ کیلووات را در همین شرایط کاری کنترل کند. کنتاکتور NC1-0910 همچنین یک کنتاکت کمکی باز (NO) دارد که می‌توان از آن در مدارهای فرمان، مدارهای خودنگهدار و ارسال وضعیت استفاده کرد.

در انتخاب این محصول، علاوه بر جریان نامی، باید به ولتاژ بوبین، نوع بار، تعداد دفعات قطع و وصل و شرایط کاری مدار توجه کرد. این موارد نقش مهمی در عملکرد صحیح و طول عمر کنتاکتور دارند.

مشخصات و ویژگی‌های کنتاکتور CHINT NC1-0910

کنتاکتور NC1-0910 از سری NC1 برند CHINT است که برای کنترل مدارهای الکتریکی در کاربردهای صنعتی و تجاری طراحی شده است. ساختار این مدل شامل سه کنتاکت اصلی قدرت و یک کنتاکت کمکی باز است.

مهم‌ترین مشخصات این محصول عبارت‌اند از:

• جریان نامی ۹ آمپر در رده کاری AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت
• جریان حرارتی قراردادی ۲۰ آمپر در رده AC-1
• دارای سه پل اصلی قدرت
• مجهز به یک کنتاکت کمکی باز (1NO)
• توان قابل کنترل موتور سه‌فاز ۴ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت و رده AC-3
• ولتاژ عایقی نامی ۶۹۰ ولت AC
• قابل استفاده در رده‌های کاری AC-3 و AC-4
• فرکانس کاری بوبین AC برابر ۵۰/۶۰ هرتز
• امکان انتخاب بوبین با ولتاژهای مختلف از جمله ۲۴ و ۲۲۰ ولت AC
• قابلیت نصب و استفاده در ترکیب با رله حرارتی برای حفاظت اضافه‌بار موتور

کنتاکتور NC1-0910 چگونه کار می‌کند؟

عملکرد کنتاکتور بر اساس خاصیت الکترومغناطیسی بوبین انجام می‌شود. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و هسته متحرک کنتاکتور را جذب می‌کند. در نتیجه، کنتاکت‌های اصلی بسته شده و جریان از مسیر قدرت به سمت مصرف‌کننده عبور می‌کند.

با قطع ولتاژ بوبین، نیروی فنر باعث بازگشت هسته متحرک به وضعیت اولیه می‌شود و کنتاکت‌های اصلی از یکدیگر جدا می‌شوند. به این ترتیب، امکان کنترل از راه دور و قطع و وصل بارهای الکتریکی از طریق مدار فرمان فراهم می‌شود.

در مدل NC1-0910، علاوه بر سه کنتاکت اصلی، یک کنتاکت کمکی باز نیز وجود دارد. این کنتاکت می‌تواند برای ایجاد مدار خودنگهدار، ارسال فرمان به تجهیزات دیگر یا نمایش وضعیت عملکرد کنتاکتور استفاده شود.

بررسی ولتاژ بوبین کنتاکتور CHINT NC1-0910

یکی از نکات مهم هنگام خرید کنتاکتور، انتخاب ولتاژ مناسب بوبین است. ولتاژ بوبین مشخص می‌کند که مدار فرمان با چه ولتاژی می‌تواند کنتاکتور را فعال کند و ارتباط مستقیمی با عملکرد صحیح آن دارد.

طبق کاتالوگ سری NC1، بوبین AC این خانواده در ولتاژهای مختلفی از جمله ۲۴، ۳۶، ۴۸، ۱۱۰، ۱۲۷، ۲۲۰ و ۲۴۰ ولت عرضه می‌شود. فرکانس کاری این بوبین‌ها ۵۰/۶۰ هرتز است. همچنین نسخه‌های دارای بوبین DC با پسوند Z و ولتاژهای مختلف از جمله ۲۴ و ۲۲۰ ولت در این سری معرفی شده‌اند.

نکته مهم در خرید: کد NC1-0910 به‌تنهایی ولتاژ دقیق بوبین را مشخص نمی‌کند. عبارت ۲۴-۲۲۰ ولت باید به‌عنوان گزینه‌های ولتاژ قابل انتخاب در نظر گرفته شود، نه یک بازه ولتاژ قابل اعمال به یک بوبین واحد. پیش از سفارش، ولتاژ درج‌شده روی بوبین یا مشخصات نسخه موردنظر را با ولتاژ مدار فرمان تطبیق دهید.

تفاوت جریان AC-1 و AC-3 در کنتاکتور ۹ آمپر

برای انتخاب درست کنتاکتور، صرفاً توجه به عدد جریان درج‌شده روی بدنه کافی نیست؛ زیرا ظرفیت جریان کنتاکتور به نوع بار و رده بهره‌برداری آن بستگی دارد.

رده AC-1: این رده برای بارهای غیرالقایی یا با خاصیت القایی ضعیف، مانند برخی تجهیزات گرمایشی، در نظر گرفته می‌شود. جریان حرارتی قراردادی مدل NC1-09 در این رده ۲۰ آمپر است.

رده AC-3: این رده برای راه‌اندازی و قطع موتورهای قفس سنجابی در شرایط متداول کاری کاربرد دارد. جریان نامی NC1-09 در این رده ۹ آمپر است و توان موتور قابل کنترل آن در ولتاژ ۳۸۰/۴۰۰ ولت برابر با ۴ کیلووات اعلام شده است.

رده AC-4: این رده برای شرایط کاری سنگین‌تر موتور، مانند راه‌اندازی ضربه‌ای، ترمز معکوس و قطع و وصل‌های خاص در نظر گرفته می‌شود. جریان نامی اعلام‌شده برای NC1-09 در این رده ۳٫۵ آمپر در ولتاژ ۳۸۰/۴۰۰ ولت است.

بنابراین اگر قصد استفاده از این کنتاکتور برای راه‌اندازی موتور را دارید، باید جریان کاری موتور و شرایط بهره‌برداری را با مقادیر مربوط به AC-3 یا AC-4 مقایسه کنید.

کاربردهای کنتاکتور ۹ آمپر CHINT مدل NC1-0910

کنتاکتور NC1-0910 به دلیل برخورداری از سه کنتاکت اصلی قدرت و یک کنتاکت کمکی باز، در مدارهای فرمان و قدرت کاربردهای متنوعی دارد. این محصول به‌ویژه برای کنترل موتورهای سه‌فاز با جریان متناسب با ظرفیت آن مناسب است.

مهم‌ترین کاربردهای این کنتاکتور عبارت‌اند از:

• راه‌اندازی موتورهای سه‌فاز: برای قطع و وصل موتورهای قفس سنجابی در محدوده ظرفیت مجاز کنتاکتور.
• تابلوهای برق صنعتی: استفاده در مدارهای فرمان و قدرت ماشین‌آلات و تجهیزات صنعتی.
• سیستم‌های تهویه و تأسیسات: کنترل موتور فن‌ها، پمپ‌ها و برخی تجهیزات دارای بار الکتریکی متناسب با مشخصات کنتاکتور.
• دستگاه‌های صنعتی: کنترل عملکرد موتور و بخش‌های الکتریکی ماشین‌آلات.
• مدارهای فرمان خودنگهدار: استفاده از کنتاکت کمکی باز برای حفظ فرمان پس از تحریک اولیه.
• سیستم‌های اتوماسیون: دریافت فرمان از تجهیزات کنترلی و اجرای عملیات قطع و وصل مدار قدرت.

استفاده از رله حرارتی در کنار کنتاکتور NC1-0910

کنتاکتور وظیفه اصلی قطع و وصل مدار را بر عهده دارد، اما به‌تنهایی حفاظت کامل موتور در برابر اضافه‌بار را تأمین نمی‌کند. به همین دلیل، در مدارهای راه‌اندازی موتور معمولاً از رله حرارتی در کنار کنتاکتور استفاده می‌شود.

طبق کاتالوگ CHINT، کنتاکتور NC1-09 قابلیت مونتاژ با رله‌های اضافه‌بار حرارتی سری NR2-11.5 و NR2-25 را دارد. برای انتخاب رله مناسب باید محدوده تنظیم جریان آن با جریان نامی موتور هماهنگ باشد.

در صورت افزایش جریان موتور و تشخیص اضافه‌بار توسط رله حرارتی، کنتاکت فرمان رله می‌تواند مدار بوبین کنتاکتور را قطع کند و در نتیجه موتور از مدار خارج شود. انتخاب و تنظیم صحیح رله حرارتی، متناسب با جریان پلاک موتور، برای حفاظت مؤثر ضروری است.

نکات مهم هنگام نصب و استفاده از کنتاکتور

برای عملکرد مطمئن کنتاکتور، رعایت چند نکته در زمان نصب و راه‌اندازی ضروری است:

بررسی ولتاژ بوبین: ولتاژ مدار فرمان باید با ولتاژ نامی بوبین کنتاکتور یکسان باشد.

توجه به جریان بار: انتخاب کنتاکتور باید بر اساس جریان مصرف‌کننده و رده بهره‌برداری انجام شود.

استفاده از حفاظت مناسب: برای مدار موتور، رله حرارتی یا تجهیزات حفاظتی متناسب با شرایط سیستم در نظر گرفته شود.

اتصالات استاندارد: سیم‌کشی ترمینال‌ها باید با سطح مقطع مناسب و گشتاور توصیه‌شده انجام شود.

شرایط نصب: طبق کاتالوگ، دمای محیط کاری این سری از ۵- تا ۴۰+ درجه سانتی‌گراد و حداکثر ارتفاع نصب ۲۰۰۰ متر است. همچنین انحراف صفحه نصب نسبت به وضعیت عمودی نباید از ±۵ درجه بیشتر باشد.

قیمت و خرید کنتاکتور ۹ آمپر CHINT مدل NC1-0910

برای خرید کنتاکتور ۹ آمپر CHINT مدل NC1-0910، علاوه بر جریان نامی و تعداد پل‌ها، حتماً ولتاژ دقیق بوبین را متناسب با مدار فرمان خود انتخاب کنید. این موضوع به‌خصوص زمانی اهمیت دارد که در مشخصات محصول چند گزینه ولتاژ مانند ۲۴ و ۲۲۰ ولت ارائه شده باشد.

فروشگاه ایستا تجهیز در زمینه تأمین تجهیزات برق صنعتی، انواع کنتاکتور و تجهیزات موردنیاز تابلو برق فعالیت می‌کند. برای اطلاع از قیمت روز، بررسی موجودی و دریافت راهنمایی فنی درباره انتخاب مدل مناسب می‌توانید با کارشناسان فروش تماس بگیرید یا به نشانی فروشگاه مراجعه کنید.

• آدرس: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد ۶۲
• شماره‌های تماس: ۰۹۰۲۸۱۳۷۳۸۳ | ۰۲۱۳۳۹۸۸۳۰۳ | ۰۲۱۳۳۹۸۸۳۰۴

کارشناسان ایستا تجهیز می‌توانند در بررسی مشخصات فنی، انتخاب ولتاژ بوبین و تطبیق کنتاکتور با نیاز مدار شما راهنمایی‌تان کنند.
