انکودر 360 پالس سپنتا SEPANTA DAS-EN50S8-360P

انکودر 360 پالس سپنتا SEPANTA DAS-EN50S8-360P یک انکودر افزایشی (Incremental Encoder) است که برای دریافت اطلاعات مربوط به حرکت چرخشی و استفاده در سیستم‌های اندازه‌گیری و کنترل حرکت طراحی شده است.

این مدل دارای رزولوشن 360 پالس در هر دور، بدنه با قطر 50 میلی‌متر و شافت با قطر 8 میلی‌متر است و با تغذیه 24 ولت DC کار می‌کند.

انکودر سپنتا DAS-EN50S8-360P دارای سه فاز خروجی A، B و Z است. فازهای A و B هرکدام در یک دور کامل 360 پالس ایجاد می‌کنند و فاز Z نیز یک پالس در هر دور تولید می‌کند.

اختلاف فاز 90 درجه بین A و B نیز امکان تشخیص جهت چرخش را برای سیستم کنترل فراهم می‌کند.

طبق مشخصات ارائه‌شده، این انکودر توسط شرکت سپنتا و در ایران تولید می‌شود و می‌تواند در کاربردهایی مانند صنعت آسانسور، اندازه‌گیری طول کورس، زاویه، سرعت و شتاب مورد استفاده قرار گیرد.

مشخصات فنی انکودر SEPANTA DAS-EN50S8-360P

• برند SEPANTA / سپنتا
• مدل DAS-EN50S8-360P
• نوع انکودر افزایشی (Incremental)
• رزولوشن 360 پالس در هر دور
• قطر بدنه 50 میلی‌متر
• قطر شافت 8 میلی‌متر
• ولتاژ تغذیه 24 ولت DC
• فازهای خروجی A / B / Z
• پالس فاز A 360 پالس در هر دور
• پالس فاز B 360 پالس در هر دور
• پالس فاز Z 1 پالس در هر دور
• اختلاف فاز A و B 90 درجه
• طول بدنه 43 میلی‌متر
• طول گلند اتصالی 9.4 میلی‌متر
• طول شافت 10 میلی‌متر
• شرکت سازنده سپنتا
• کشور سازنده ایران

انکودر افزایشی 360 پالس چگونه کار می‌کند؟

انکودر افزایشی با تبدیل حرکت مکانیکی شافت به سیگنال‌های پالسی، اطلاعات مربوط به حرکت محور را در اختیار سیستم کنترل قرار می‌دهد.

در مدل DAS-EN50S8-360P، با یک دور کامل شافت، فازهای A و B هرکدام 360 پالس تولید می‌کنند.

فازهای A و B دارای 90 درجه اختلاف فاز هستند. این اختلاف زمانی بین سیگنال‌ها به سیستم کنترل کمک می‌کند تا جهت چرخش محور را تشخیص دهد.

فاز Z نیز در هر دور کامل یک پالس ایجاد می‌کند و می‌تواند به‌عنوان یک سیگنال مرجع یک‌دور در سیستم کنترل مورد استفاده قرار گیرد.

رزولوشن 360 پالس در انکودر سپنتا

یکی از مهم‌ترین مشخصات SEPANTA DAS-EN50S8-360P، رزولوشن 360 پالس در هر دور است.

به این معنی که در هر چرخش کامل شافت، در هر یک از کانال‌های A و B تعداد 360 پالس ایجاد می‌شود.

انتخاب تعداد پالس مناسب باید بر اساس نیاز سیستم کنترل و میزان دقت موردنیاز انجام شود. بنابراین پیش از خرید انکودر، مشخص کردن رزولوشن موردنیاز پروژه اهمیت دارد.

فازهای خروجی A، B و Z انکودر 360 پالس

انکودر سپنتا DAS-EN50S8-360P دارای سه فاز خروجی A، B و Z است.

فاز A

فاز A در هر دور کامل انکودر 360 پالس ایجاد می‌کند و یکی از سیگنال‌های اصلی برای دریافت اطلاعات حرکت است.

فاز B

فاز B نیز 360 پالس در هر دور ایجاد می‌کند و نسبت به فاز A دارای 90 درجه اختلاف فاز است.

وجود دو کانال A و B امکان تشخیص جهت چرخش را در سیستم کنترل فراهم می‌کند.

فاز Z

فاز Z در هر دور کامل شافت یک پالس ایجاد می‌کند و می‌تواند برای ایجاد یک مرجع یک‌دور در سیستم کنترل استفاده شود.

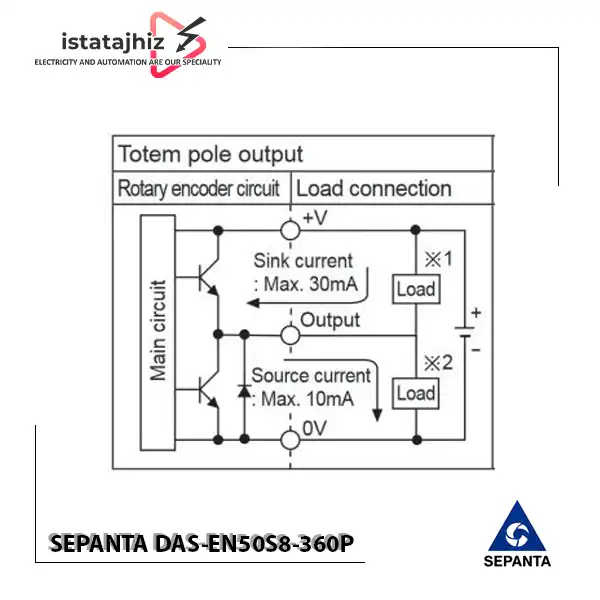

سیم‌بندی انکودر 360 پالس سپنتا

طبق مشخصات ارائه‌شده، این انکودر دارای 5 سیم شامل دو سیم تغذیه و سه سیم مربوط به فازهای خروجی A، B و Z است.

رنگ سیم عملکرد

• قهوه‌ای تغذیه مثبت انکودر، 12 تا 24 ولت DC
• آبی تغذیه منفی انکودر، 0V DC
• مشکی خروجی فاز A
• سفید خروجی فاز B
• نارنجی خروجی فاز Z
• نکته مهم سیم‌بندی

پیش از اتصال تغذیه، قطب مثبت و منفی را کنترل کنید. سیم‌های خروجی A، B و Z نیز باید مطابق نقشه سیستم کنترل به ورودی مناسب PLC، کنترلر، شمارنده یا تجهیزات دریافت‌کننده سیگنال متصل شوند.

ابعاد انکودر SEPANTA DAS-EN50S8-360P

ابعاد انکودر در زمان انتخاب محل نصب و اتصال مکانیکی اهمیت دارد.

مشخصات ابعادی مدل DAS-EN50S8-360P عبارت‌اند از:

• قطر بدنه: 50 میلی‌متر
• قطر شافت: 8 میلی‌متر
• طول بدنه: 43 میلی‌متر
• طول گلند اتصالی: 9.4 میلی‌متر
• طول شافت: 10 میلی‌متر

قطر شافت 8 میلی‌متر باید با محور مکانیکی یا کوپلینگ مورد استفاده در سیستم سازگار باشد.

کاربردهای انکودر 360 پالس سپنتا

انکودر SEPANTA DAS-EN50S8-360P برای کاربردهایی که به دریافت اطلاعات حرکت، سرعت، زاویه یا موقعیت نیاز دارند قابل استفاده است.

برخی کاربردهای این مدل عبارت‌اند از:

• صنعت آسانسور
• اندازه‌گیری طول کورس
• اندازه‌گیری سرعت
• اندازه‌گیری زاویه
• اندازه‌گیری شتاب
• تشخیص جهت چرخش
• کنترل حرکت
• ماشین‌آلات صنعتی
• تجهیزات اتوماسیون صنعتی
• سیستم‌های اندازه‌گیری
• تجهیزات کنترل موتور
• ماشین‌آلات تولیدی

انتخاب انکودر برای هر کاربرد باید بر اساس نوع سیستم، رزولوشن موردنیاز، نوع سیگنال خروجی و شرایط مکانیکی انجام شود.

کاربرد انکودر سپنتا در صنعت آسانسور

یکی از کاربردهای اعلام‌شده برای انکودر DAS-EN50S8-360P، استفاده در صنایع آسانسوری است.

در سیستم‌های حرکتی، انکودر می‌تواند اطلاعات مربوط به چرخش شافت را به‌صورت پالس در اختیار کنترلر قرار دهد. کنترلر با دریافت این سیگنال‌ها می‌تواند اطلاعات موردنیاز مربوط به حرکت را برای کنترل فرآیند مورد استفاده قرار دهد.

در کاربردهای آسانسوری، انتخاب رزولوشن مناسب و سازگاری خروجی انکودر با کنترلر اهمیت زیادی دارد. همچنین قطر شافت و نحوه اتصال مکانیکی باید با ساختار سیستم هماهنگ باشد.

مزایای انکودر افزایشی 360 پالس سپنتا

رزولوشن 360 پالس در هر دور

رزولوشن 360 پالس/دور امکان دریافت اطلاعات پالسی از حرکت چرخشی شافت را فراهم می‌کند.

خروجی A، B و Z

وجود سه خروجی A، B و Z اطلاعات لازم برای تشخیص حرکت، جهت چرخش و سیگنال مرجع یک‌دور را در اختیار سیستم کنترل قرار می‌دهد.

اختلاف فاز 90 درجه

اختلاف فاز 90 درجه بین A و B امکان تشخیص جهت چرخش را فراهم می‌کند.

تغذیه 24 ولت DC

تغذیه 24 ولت DC با بسیاری از ساختارهای متداول کنترل صنعتی سازگار است.

شافت 8 میلی‌متری

شافت 8 میلی‌متری امکان اتصال مکانیکی به سیستم‌هایی را فراهم می‌کند که برای این قطر شافت طراحی شده‌اند.

بدنه 50 میلی‌متری

قطر بدنه 50 میلی‌متر یکی از پارامترهای مهم برای انتخاب محل نصب و سازگاری مکانیکی است.

ساخت ایران

این محصول توسط شرکت سپنتا در ایران تولید می‌شود.

راهنمای نصب انکودر SEPANTA DAS-EN50S8-360P

برای عملکرد صحیح انکودر، نصب مکانیکی و سیم‌بندی الکتریکی باید با دقت انجام شود.

• پیش از نصب، برق تغذیه سیستم را قطع کنید.
• فضای نصب را با توجه به قطر بدنه 50 میلی‌متر بررسی کنید.
• سازگاری شافت 8 میلی‌متری با محور یا کوپلینگ را بررسی کنید.
• انکودر را به‌صورت صحیح و بدون اعمال فشار مکانیکی نامناسب روی شافت نصب کنید.
• سیم قهوه‌ای را به تغذیه مثبت و سیم آبی را به 0V DC متصل کنید.
• منبع تغذیه را مطابق مشخصات انکودر تأمین کنید.
• سیم مشکی را به ورودی فاز A متصل کنید.
• سیم سفید را به ورودی فاز B متصل کنید.
• سیم نارنجی را به ورودی فاز Z متصل کنید.
• پس از بررسی سیم‌بندی، سیستم را راه‌اندازی کنید.
• شمارش پالس‌ها و جهت چرخش را در کنترلر بررسی کنید.

نکته ایمنی: سیم‌بندی و نصب انکودر باید مطابق نقشه فنی محصول و توسط فرد آشنا با سیستم‌های کنترل و اتوماسیون انجام شود. پیش از اتصال تغذیه، قطب‌های مثبت و منفی را بررسی کنید.

هنگام خرید انکودر 360 پالس سپنتا به چه نکاتی توجه کنیم؟

برای انتخاب DAS-EN50S8-360P فقط تعداد پالس مهم نیست و باید مشخصات مکانیکی و الکتریکی سیستم نیز بررسی شود.

1. نوع انکودر

مشخص کنید به انکودر افزایشی (Incremental)، مطلق یا نوع دیگری نیاز دارید.

2. رزولوشن

تعداد پالس موردنیاز را مشخص کنید. این مدل دارای 360 پالس در هر دور است.

3. قطر بدنه

قطر بدنه این مدل 50 میلی‌متر است و باید با فضای نصب سازگار باشد.

4. قطر شافت

قطر شافت 8 میلی‌متر است و باید با محور یا کوپلینگ سیستم مطابقت داشته باشد.

5. نوع سیگنال خروجی

خروجی‌های A، B و Z باید با ورودی کنترلر یا PLC سازگار باشند.

6. ولتاژ تغذیه

این مدل با تغذیه 24 ولت DC ارائه می‌شود؛ بنابراین منبع تغذیه مناسب باید در سیستم در نظر گرفته شود.

7. کاربرد انکودر

در کاربردهایی مانند آسانسور، اندازه‌گیری طول کورس، سرعت یا زاویه، رزولوشن و نوع خروجی باید با سیستم کنترل و شرایط مکانیکی پروژه هماهنگ باشد.

قیمت انکودر 360 پالس سپنتا

قیمت انکودر SEPANTA DAS-EN50S8-360P با توجه به موجودی محصول و شرایط روز بازار تجهیزات اتوماسیون صنعتی متغیر است.

برای اطلاع از قیمت روز انکودر 360 پالس سپنتا DAS-EN50S8-360P می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام، کد کامل DAS-EN50S8-360P را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید انکودر 360 پالس سپنتا از ایستاتجهیز

برای خرید انکودر افزایشی 360 پالس سپنتا SEPANTA DAS-EN50S8-360P می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با 360 پالس در هر دور، خروجی A/B/Z، تغذیه 24 ولت DC، بدنه 50 میلی‌متری و شافت 8 میلی‌متری برای کاربردهای مختلف کنترل حرکت و اندازه‌گیری مورد استفاده قرار می‌گیرد.

پیش از خرید، حتماً نوع انکودر، رزولوشن، قطر بدنه، قطر شافت، نوع سیگنال خروجی، ولتاژ تغذیه و سازگاری با کنترلر را بررسی کنید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید انکودر با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

انکودر 360 پالس سپنتا SEPANTA DAS-EN50S8-360P یک انکودر افزایشی با رزولوشن 360 پالس در هر دور است که برای دریافت اطلاعات حرکت و استفاده در سیستم‌های کنترل و اندازه‌گیری طراحی شده است.

این مدل دارای بدنه 50 میلی‌متری، شافت 8 میلی‌متری، تغذیه 24 ولت DC و خروجی‌های A، B و Z است. فازهای A و B هرکدام 360 پالس در هر دور تولید کرده و دارای 90 درجه اختلاف فاز هستند؛ فاز Z نیز یک پالس در هر دور ایجاد می‌کند.

بر اساس کاربردهای اعلام‌شده، این انکودر می‌تواند در صنعت آسانسور، اندازه‌گیری طول کورس، سرعت، زاویه و شتاب و انواع ماشین‌آلات صنعتی مورد استفاده قرار گیرد.

در زمان انتخاب این محصول، بررسی رزولوشن، نوع خروجی، ولتاژ تغذیه، قطر شافت، قطر بدنه و سازگاری با کنترلر ضروری است.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید انکودر با کارشناسان ایستاتجهیز تماس بگیرید.
