انکودر 5000 پالس سپنتا SEPANTA DAS-EN50S8-5000P

انکودر 5000 پالس سپنتا SEPANTA DAS-EN50S8-5000P یک انکودر افزایشی برای اندازه‌گیری و کنترل حرکت، سرعت، زاویه و موقعیت در سیستم‌های صنعتی است. این مدل با رزولوشن 5000 پالس در هر دور، برای کاربردهایی طراحی شده که به دریافت اطلاعات دقیق‌تر از چرخش محور نیاز دارند.

این انکودر دارای بدنه‌ای با قطر 50 میلی‌متر و شافت 8 میلی‌متری است و با ولتاژ تغذیه 24 ولت DC کار می‌کند. خروجی‌های آن شامل سه فاز A، B و Z است که امکان دریافت اطلاعات مربوط به چرخش و موقعیت مرجع محور را فراهم می‌کنند.

در این مدل، فازهای A و B هرکدام 5000 پالس به ازای یک دور کامل تولید می‌کنند و فاز Z یک پالس در هر دور ایجاد می‌کند. همچنین بین فازهای A و B اختلاف فاز 90 درجه وجود دارد.

انکودر SEPANTA DAS-EN50S8-5000P ساخت شرکت سپنتا در ایران است و می‌تواند در کاربردهایی مانند صنایع آسانسوری، اندازه‌گیری طول کورس، کنترل سرعت، اندازه‌گیری زاویه و شتاب و سیستم‌های کنترل حرکت مورد استفاده قرار گیرد.

مشخصات فنی انکودر سپنتا DAS-EN50S8-5000P

• برند SEPANTA / سپنتا
• مدل DAS-EN50S8-5000P
• نوع انکودر افزایشی
• رزولوشن 5000 پالس
• پالس فاز A 5000 پالس در هر دور
• پالس فاز B 5000 پالس در هر دور
• پالس فاز Z 1 پالس در هر دور
• خروجی A / B / Z
• اختلاف فاز A و B 90 درجه
• ولتاژ تغذیه 24V DC
• محدوده تغذیه سیم مثبت 12 تا 24V DC
• قطر بدنه 50 میلی‌متر
• قطر شافت 8 میلی‌متر
• طول بدنه 43 میلی‌متر
• طول گلند اتصالی 9.4 میلی‌متر
• طول شافت 10 میلی‌متر
• شرکت سازنده سپنتا
• کشور سازنده ایران

انکودر افزایشی چیست؟

انکودر افزایشی (Incremental Encoder) یکی از تجهیزات اندازه‌گیری حرکت است که با تولید پالس‌های الکتریکی هنگام چرخش محور، اطلاعاتی درباره حرکت مکانیکی در اختیار سیستم کنترل قرار می‌دهد.

در انکودر افزایشی، تعداد پالس‌های تولیدشده در هر دور یکی از پارامترهای اصلی تعیین‌کننده رزولوشن است. هرچه تعداد پالس در هر دور بیشتر باشد، امکان تشخیص تغییرات کوچک‌تر در حرکت محور فراهم می‌شود.

انکودر SEPANTA DAS-EN50S8-5000P با تولید 5000 پالس در هر دور در فازهای A و B، برای سیستم‌هایی که به رزولوشن بالاتری در اندازه‌گیری حرکت نیاز دارند، کاربرد دارد.

رزولوشن 5000 پالس انکودر سپنتا

یکی از مهم‌ترین ویژگی‌های DAS-EN50S8-5000P، رزولوشن 5000 پالس در هر دور است.

فاز A در هر دور کامل شافت 5000 پالس و فاز B نیز 5000 پالس تولید می‌کند. وجود دو سیگنال A و B با اختلاف فاز 90 درجه امکان تشخیص جهت حرکت را نیز در سیستم کنترل فراهم می‌کند.

فاز Z نیز در هر دور کامل یک پالس مرجع ایجاد می‌کند. این پالس می‌تواند به‌عنوان سیگنال مرجع برای تشخیص موقعیت یک نقطه مشخص از هر دور مورد استفاده قرار گیرد.

بنابراین ساختار A/B/Z در این انکودر اطلاعات بیشتری از حرکت شافت در اختیار کنترلر قرار می‌دهد.

فازهای خروجی A، B و Z در انکودر DAS-EN50S8-5000P

انکودر SEPANTA DAS-EN50S8-5000P دارای سه خروجی اصلی A، B و Z است.

فاز A

فاز A در هر دور کامل انکودر 5000 پالس تولید می‌کند.

این سیگنال یکی از خروجی‌های اصلی انکودر برای دریافت اطلاعات مربوط به حرکت و چرخش شافت است.

فاز B

فاز B نیز در هر دور کامل 5000 پالس تولید می‌کند.

فاز B نسبت به فاز A دارای 90 درجه اختلاف فاز است. این اختلاف فاز می‌تواند برای تشخیص جهت چرخش شافت مورد استفاده قرار گیرد.

فاز Z

فاز Z در هر دور کامل یک پالس تولید می‌کند.

این خروجی معمولاً به‌عنوان سیگنال مرجع یک دور مورد استفاده قرار می‌گیرد و می‌تواند در سیستم‌های کنترل حرکت برای مشخص کردن نقطه مرجع کاربرد داشته باشد.

اختلاف فاز 90 درجه بین A و B

یکی از ویژگی‌های مهم انکودر DAS-EN50S8-5000P وجود اختلاف فاز 90 درجه بین سیگنال‌های A و B است.

این اختلاف فاز باعث می‌شود سیستم کنترل بتواند ترتیب تغییر وضعیت دو سیگنال را بررسی کرده و از آن برای تشخیص جهت حرکت استفاده کند.

به همین دلیل خروجی‌ های A و B در انکودر افزایشی، علاوه بر ارائه اطلاعات مربوط به پالس‌ها، برای تشخیص جهت چرخش نیز اهمیت دارند.

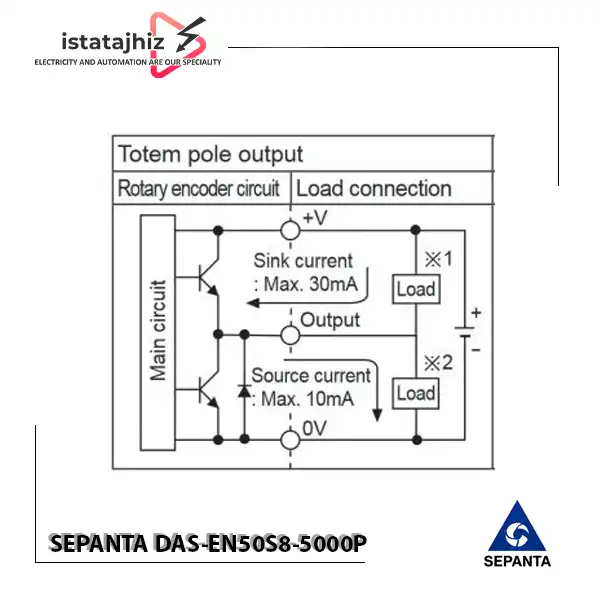

سیم‌بندی انکودر 5000 پالس سپنتا

انکودر SEPANTA DAS-EN50S8-5000P دارای 5 سیم است که شامل دو سیم تغذیه و سه سیم مربوط به خروجی‌های A، B و Z می‌شود.

رنگ سیم وظیفه

• قهوه‌ای مثبت تغذیه انکودر +12 تا +24V DC
• آبی منفی تغذیه / 0V DC
• مشکی خروجی فاز A
• سفید خروجی فاز B
• نارنجی خروجی فاز Z

نکته مهم در سیم‌بندی

پیش از اتصال انکودر به PLC، کنترلر، کارت انکودر یا سایر تجهیزات، باید ولتاژ تغذیه و نوع ورودی تجهیزات کنترلی بررسی شود.

تغذیه نامناسب یا اتصال اشتباه سیم‌های خروجی می‌تواند باعث عملکرد نادرست سیستم شود. سیم‌بندی نهایی باید مطابق مشخصات محصول و نقشه مدار پروژه انجام شود.

ابعاد انکودر سپنتا DAS-EN50S8-5000P

ابعاد فیزیکی انکودر یکی از موارد مهم هنگام انتخاب و نصب آن در ماشین‌آلات است.

مشخصات ابعادی این مدل عبارت‌اند از:

• قطر بدنه: 50 میلی‌متر
• قطر شافت: 8 میلی‌متر
• طول بدنه: 43 میلی‌متر
• طول گلند اتصالی: 9.4 میلی‌متر
• طول شافت: 10 میلی‌متر

قطر شافت 8 میلی‌متر باید با کوپلینگ یا مکانیزم اتصال مورد استفاده در ماشین سازگار باشد.

کاربردهای انکودر 5000 پالس سپنتا

انکودر SEPANTA DAS-EN50S8-5000P می‌تواند در سیستم‌هایی که نیاز به اندازه‌گیری و کنترل حرکت دارند مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• صنایع آسانسوری
• سیستم‌های کنترل حرکت
• اندازه‌گیری طول کورس
• اندازه‌گیری سرعت
• اندازه‌گیری زاویه
• اندازه‌گیری شتاب
• ماشین‌آلات صنعتی
• تجهیزات اتوماسیون صنعتی
• سیستم‌های موقعیت‌یابی
• تجهیزات دارای حرکت دورانی
• ماشین‌آلات تولیدی
• سیستم‌های کنترل موتور

کاربرد انکودر سپنتا در صنعت آسانسور

یکی از زمینه‌های کاربرد انکودرهای سپنتا، صنعت آسانسور است.

در سیستم‌های آسانسوری، اطلاعات مربوط به حرکت و سرعت برای کنترل بهتر عملکرد سیستم اهمیت دارد. انکودر افزایشی با تولید پالس‌های متناسب با حرکت شافت، اطلاعات لازم را برای تجهیزات کنترلی فراهم می‌کند.

مدل DAS-EN50S8-5000P با رزولوشن 5000 پالس و خروجی‌های A، B و Z می‌تواند در کاربردهای نیازمند دریافت اطلاعات حرکت و سرعت مورد استفاده قرار گیرد؛ البته سازگاری دقیق آن با کنترلر و سیستم آسانسور باید پیش از نصب بررسی شود.

مزایای انکودر افزایشی SEPANTA DAS-EN50S8-5000P

رزولوشن 5000 پالس

رزولوشن 5000 پالس در هر دور امکان دریافت اطلاعات دقیق‌تر از حرکت شافت را فراهم می‌کند.

خروجی A/B/Z

وجود سه خروجی A، B و Z اطلاعات متنوع‌تری از حرکت محور در اختیار سیستم کنترل قرار می‌دهد.

اختلاف فاز 90 درجه

اختلاف فاز 90 درجه بین A و B امکان استفاده از سیگنال‌ها برای تشخیص جهت چرخش را فراهم می‌کند.

تغذیه 24 ولت DC

تغذیه 24V DC با بسیاری از سیستم‌های کنترل و اتوماسیون صنعتی متداول سازگار است.

شافت 8 میلی‌متری

قطر شافت 8 میلی‌متر امکان استفاده از این مدل را در مکانیزم‌هایی که با این ابعاد طراحی شده‌اند فراهم می‌کند.

بدنه 50 میلی‌متری

قطر بدنه 50 میلی‌متر یکی از مشخصات مهم مکانیکی این انکودر برای انتخاب و جانمایی در دستگاه است.

ساخت ایران

این محصول توسط شرکت سپنتا در ایران تولید می‌شود.

راهنمای نصب انکودر سپنتا DAS-EN50S8-5000P

برای عملکرد صحیح انکودر، نصب مکانیکی و سیم‌بندی باید با دقت انجام شود.

• پیش از نصب، برق سیستم را قطع کنید.
• قطر شافت انکودر و مکانیزم متصل‌شونده را بررسی کنید.
• از سازگاری کوپلینگ با شافت 8 میلی‌متری اطمینان حاصل کنید.
• انکودر را بدون ایجاد فشار جانبی یا ضربه روی شافت نصب کنید.
• بدنه انکودر را به‌صورت مناسب و محکم روی محل نصب ثابت کنید.
• سیم تغذیه مثبت را به سیم قهوه‌ای متصل کنید.
• سیم آبی را به 0V DC متصل کنید.
• سیم‌های مشکی، سفید و نارنجی را به‌ترتیب به ورودی‌های A، B و Z کنترلر متصل کنید.
• از تأمین ولتاژ مناسب تغذیه، یعنی 12 تا 24V DC طبق سیم‌بندی ارائه‌شده، اطمینان حاصل کنید.
• پیش از راه‌اندازی، ترتیب و صحت تمام اتصالات را بررسی کنید.
• پس از راه‌اندازی اولیه، جهت چرخش و دریافت صحیح پالس‌های A، B و Z را کنترل کنید.

نکته ایمنی: نصب مکانیکی، سیم‌بندی و اتصال انکودر به PLC، کنترلر یا تجهیزات اتوماسیون باید توسط فرد متخصص و مطابق نقشه مدار و مشخصات فنی سیستم انجام شود.

نکات مهم هنگام خرید انکودر

پیش از خرید SEPANTA DAS-EN50S8-5000P بهتر است موارد زیر بررسی شوند:

1. نوع انکودر

مشخص کنید سیستم به انکودر افزایشی، مطلق یا نوع دیگری نیاز دارد.

2. رزولوشن

رزولوشن موردنیاز سیستم را مشخص کنید. این مدل دارای 5000 پالس در هر دور است.

3. قطر بدنه

قطر محل نصب باید با بدنه 50 میلی‌متری انکودر سازگار باشد.

4. قطر شافت

مکانیزم اتصال باید با شافت 8 میلی‌متری سازگار باشد.

5. نوع خروجی

تجهیزات کنترل باید با خروجی‌های A، B و Z انکودر سازگار باشند.

6. ولتاژ تغذیه

منبع تغذیه مورد استفاده باید با 24V DC و محدوده تغذیه ارائه‌شده سازگار باشد.

7. تعداد پالس

تعداد پالس موردنیاز پروژه باید با رزولوشن 5000 پالس این مدل مطابقت داشته باشد.

8. شرایط نصب

فضای موجود، نحوه اتصال شافت، کوپلینگ و مسیر سیم‌کشی باید پیش از خرید بررسی شوند.

قیمت انکودر 5000 پالس سپنتا

قیمت انکودر SEPANTA DAS-EN50S8-5000P به موجودی محصول و شرایط روز بازار تجهیزات اتوماسیون صنعتی بستگی دارد.

برای اطلاع از قیمت روز انکودر 5000 پالس سپنتا و بررسی موجودی، می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام قیمت، کد کامل DAS-EN50S8-5000P را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید انکودر SEPANTA DAS-EN50S8-5000P از ایستاتجهیز

اگر برای سیستم کنترل حرکت، اندازه‌گیری سرعت، زاویه یا موقعیت به یک انکودر افزایشی 5000 پالس نیاز دارید، مدل SEPANTA DAS-EN50S8-5000P می‌تواند گزینه مناسبی برای بررسی باشد.

این انکودر با رزولوشن 5000 پالس، بدنه 50 میلی‌متری، شافت 8 میلی‌متری، تغذیه 24 ولت DC و خروجی‌های A/B/Z برای طیف متنوعی از کاربردهای صنعتی قابل استفاده است.

پیش از خرید، حتماً رزولوشن موردنیاز، نوع خروجی، قطر شافت، فضای نصب، ولتاژ تغذیه و سازگاری انکودر با کنترلر را بررسی کنید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید انکودر سپنتا، با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

انکودر 5000 پالس سپنتا SEPANTA DAS-EN50S8-5000P یک انکودر افزایشی با رزولوشن 5000 پالس در هر دور است که برای اندازه‌گیری و کنترل حرکت در سیستم‌های صنعتی مورد استفاده قرار می‌گیرد.

این مدل دارای بدنه 50 میلی‌متری، شافت 8 میلی‌متری، تغذیه 24V DC و خروجی‌های A، B و Z است. فازهای A و B هرکدام 5000 پالس در هر دور تولید می‌کنند و بین آن‌ها 90 درجه اختلاف فاز وجود دارد. فاز Z نیز یک پالس در هر دور تولید می‌کند.

با توجه به این مشخصات، DAS-EN50S8-5000P می‌تواند در کاربردهایی مانند صنعت آسانسور، اندازه‌گیری سرعت، زاویه، طول کورس و شتاب و سیستم‌های کنترل حرکت مورد استفاده قرار گیرد.

پیش از انتخاب و خرید این مدل، بررسی رزولوشن، نوع خروجی، قطر شافت، ولتاژ تغذیه، سازگاری با کنترلر و شرایط نصب ضروری است.
