انکودر 600 پالس سپنتا SEPANTA DAS-EN50S8-600P

انکودر 600 پالس سپنتا مدل SEPANTA DAS-EN50S8-600P یک انکودر افزایشی برای اندازه‌گیری و کنترل حرکت در سیستم‌های صنعتی است. این مدل با رزولیشن 600 پالس در هر دور، بدنه‌ای با قطر 50 میلی‌متر و شافت 8 میلی‌متر طراحی شده و از تغذیه 24 ولت DC استفاده می‌کند.

انکودر SEPANTA DAS-EN50S8-600P دارای سه فاز خروجی A، B و Z است. فازهای A و B هرکدام در هر دور 600 پالس تولید می‌کنند و فاز Z یک پالس در هر دور ایجاد می‌کند. همچنین بین فازهای A و B اختلاف فاز 90 درجه وجود دارد که امکان تشخیص جهت و وضعیت حرکت را در سیستم کنترل فراهم می‌کند.

این انکودر ساخت شرکت سپنتا و تولید کشور ایران است و می‌تواند در کاربردهایی مانند صنایع آسانسوری، اندازه‌گیری طول کورس، زاویه، سرعت و شتاب مورد استفاده قرار گیرد.

مشخصات فنی انکودر SEPANTA DAS-EN50S8-600P

• برند سپنتا / SEPANTA
• مدل DAS-EN50S8-600P
• نوع انکودر افزایشی
• رزولیشن 600 پالس
• قطر بدنه 50 میلی‌متر
• قطر شافت 8 میلی‌متر
• ولتاژ تغذیه 24 ولت DC
• فازهای خروجی A / B / Z
• پالس فاز A 600 پالس در هر دور
• پالس فاز B 600 پالس در هر دور
• پالس فاز Z 1 پالس در هر دور
• اختلاف فاز A و B 90 درجه
• طول بدنه 43 میلی‌متر
• طول گلند اتصالی 9.4 میلی‌متر
• طول شافت 10 میلی‌متر
• شرکت سازنده سپنتا
• کشور سازنده ایران

انکودر افزایشی 600 پالس چگونه کار می‌کند؟

انکودر افزایشی یک تجهیز اندازه‌گیری حرکت است که با تبدیل چرخش مکانیکی به پالس‌های الکتریکی، اطلاعات مربوط به حرکت را در اختیار سیستم کنترل قرار می‌دهد.

در مدل SEPANTA DAS-EN50S8-600P، خروجی‌های A و B هرکدام 600 پالس به ازای یک دور کامل ایجاد می‌کنند. اختلاف فاز 90 درجه میان A و B باعث می‌شود کنترلر بتواند علاوه بر تشخیص میزان حرکت، جهت چرخش را نیز از ترتیب سیگنال‌ها تشخیص دهد.

فاز Z نیز در هر دور یک پالس تولید می‌کند و می‌تواند به‌عنوان یک موقعیت مرجع برای سیستم مورد استفاده قرار گیرد.

بنابراین، خروجی‌های A، B و Z این انکودر اطلاعات لازم برای بسیاری از سیستم‌های اندازه‌گیری و کنترل حرکت را فراهم می‌کنند.

رزولیشن 600 پالس انکودر سپنتا

یکی از مهم‌ترین مشخصات DAS-EN50S8-600P، رزولیشن 600 پالس در هر دور است.

یعنی فاز A در یک دور کامل شافت، 600 پالس و فاز B نیز 600 پالس ایجاد می‌کند. این تعداد پالس امکان دریافت اطلاعات حرکتی از شافت انکودر را برای سیستم کنترل فراهم می‌کند.

انتخاب رزولیشن مناسب باید بر اساس نیاز سیستم، دقت موردنیاز، سرعت حرکت و نوع کنترلر انجام شود. در صورتی که سیستم به تعداد پالس مشخصی در هر دور نیاز داشته باشد، مدل 600P می‌تواند در صورت سازگاری با تجهیزات کنترل انتخاب شود.

فازهای خروجی A، B و Z

انکودر SEPANTA DAS-EN50S8-600P دارای سه خروجی اصلی A، B و Z است.

فاز A

فاز A در هر دور کامل انکودر 600 پالس تولید می‌کند و یکی از سیگنال‌های اصلی برای اندازه‌گیری حرکت است.

فاز B

فاز B نیز 600 پالس در هر دور ایجاد می‌کند. این فاز نسبت به فاز A دارای 90 درجه اختلاف فاز است.

وجود دو سیگنال A و B امکان تشخیص جهت حرکت را بر اساس ترتیب تغییر وضعیت سیگنال‌ها فراهم می‌کند.

فاز Z

فاز Z در هر دور کامل شافت یک پالس تولید می‌کند و می‌تواند به‌عنوان سیگنال مرجع موقعیت مورد استفاده قرار گیرد.

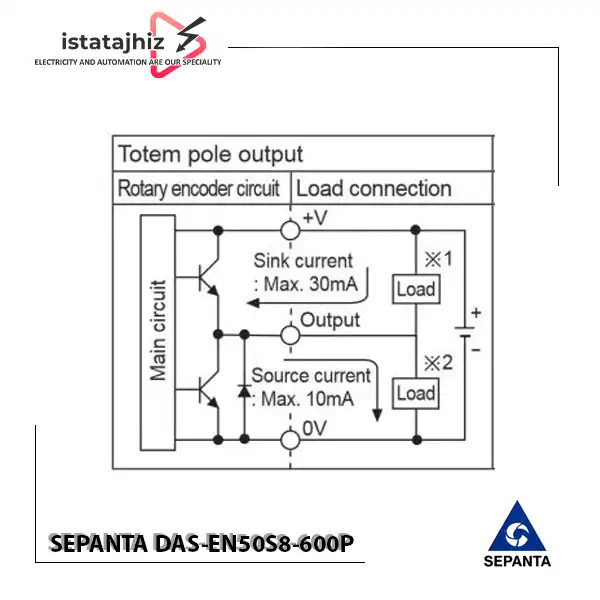

سیم‌بندی انکودر 600 پالس سپنتا

انکودر DAS-EN50S8-600P دارای 2 سیم تغذیه و 3 سیم مربوط به فازهای خروجی است.

• رنگ سیم عملکرد
• قهوه‌ای تغذیه مثبت انکودر، 12 تا 24V DC+
• آبی تغذیه منفی / 0V DC
• مشکی خروجی A
• سفید خروجی B
• نارنجی خروجی Z

نکته: اگرچه ولتاژ تغذیه معرفی‌شده محصول 24V DC است، در مشخصات سیم‌بندی بازه 12 تا 24V DC برای تغذیه مثبت ذکر شده است. سیم‌بندی نهایی باید مطابق مشخصات محصول و تجهیزات کنترلی متصل به انکودر انجام شود.

ابعاد انکودر SEPANTA DAS-EN50S8-600P

ابعاد مکانیکی یکی از پارامترهای مهم هنگام انتخاب انکودر است، زیرا باید با فضای نصب و کوپلینگ مکانیکی سیستم سازگار باشد.

مشخصات ابعادی این مدل عبارت‌اند از:

• قطر بدنه: 50 میلی‌متر
• قطر شافت: 8 میلی‌متر
• طول بدنه: 43 میلی‌متر
• طول گلند اتصالی: 9.4 میلی‌متر
• طول شافت: 10 میلی‌متر

پیش از خرید باید قطر شافت موتور یا مکانیزم، فضای نصب و نحوه اتصال مکانیکی با انکودر بررسی شود.

کاربردهای انکودر 600 پالس سپنتا

انکودر SEPANTA DAS-EN50S8-600P با خروجی‌های A، B و Z و رزولیشن 600 پالس می‌تواند در سیستم‌های مختلف اندازه‌گیری و کنترل حرکت مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای آن عبارت‌اند از:

• صنایع آسانسوری
• اندازه‌گیری طول کورس
• اندازه‌گیری سرعت
• اندازه‌گیری زاویه
• اندازه‌گیری شتاب
• کنترل حرکت مکانیکی
• سیستم‌های کنترل موقعیت
• ماشین‌آلات صنعتی
• تجهیزات اتوماسیون صنعتی
• سیستم‌های اندازه‌گیری حرکت
• تجهیزات دارای حرکت دورانی
• کاربردهای نیازمند دریافت پالس از شافت
• کاربرد انکودر سپنتا در صنعت آسانسور

یکی از زمینه‌های کاربرد انکودرهای سپنتا، صنایع آسانسوری است.

در سیستم‌های حرکتی آسانسور، اطلاعات مربوط به حرکت و چرخش می‌تواند برای کنترل و اندازه‌گیری وضعیت سیستم مورد استفاده قرار گیرد. خروجی‌های A و B انکودر امکان دریافت پالس‌های مربوط به حرکت را فراهم می‌کنند و فاز Z نیز می‌تواند به‌عنوان سیگنال مرجع مورد استفاده قرار گیرد.

البته انتخاب انکودر برای آسانسور باید بر اساس نوع سیستم کنترل، نوع موتور، سرعت، روش نصب، رزولیشن موردنیاز و سازگاری سیگنال خروجی با کنترلر آسانسور انجام شود.

مزایای انکودر 600 پالس سپنتا DAS-EN50S8-600P

رزولیشن 600 پالس

رزولیشن 600 پالس در هر دور امکان دریافت اطلاعات حرکتی از چرخش شافت را فراهم می‌کند.

خروجی A، B و Z

وجود سه خروجی A، B و Z امکان استفاده از انکودر در سیستم‌های مختلف اندازه‌گیری و کنترل حرکت را فراهم می‌کند.

اختلاف فاز 90 درجه

اختلاف فاز 90 درجه بین A و B امکان تشخیص جهت حرکت را برای سیستم کنترل فراهم می‌کند.

تغذیه 24 ولت DC

این مدل با تغذیه 24V DC برای استفاده در بسیاری از سیستم‌های کنترل و اتوماسیون صنعتی مناسب است.

بدنه 50 میلی‌متری

قطر بدنه 50 میلی‌متر امکان استفاده از انکودر را در سیستم‌هایی که با این ابعاد مکانیکی سازگار هستند فراهم می‌کند.

شافت 8 میلی‌متری

شافت 8 میلی‌متری باید با مکانیزم اتصال و کوپلینگ سیستم مطابقت داشته باشد.

کاربردهای متنوع صنعتی

امکان استفاده در صنایع آسانسوری و سیستم‌های اندازه‌گیری سرعت، زاویه، طول کورس و شتاب، دامنه کاربرد این انکودر را افزایش می‌دهد.

راهنمای نصب انکودر سپنتا DAS-EN50S8-600P

برای نصب صحیح انکودر باید اتصال مکانیکی، سیم‌بندی و سازگاری سیگنال با کنترلر به‌صورت دقیق بررسی شود.

• پیش از نصب، تجهیزات مرتبط را خاموش و از ایمن بودن شرایط کار اطمینان حاصل کنید.
• محل نصب انکودر را از نظر فضای کافی بررسی کنید.
• قطر شافت مکانیزم را با شافت 8 میلی‌متری انکودر تطبیق دهید.
• بدنه انکودر را به‌صورت محکم و بدون اعمال فشار نامناسب نصب کنید.
• در صورت استفاده از کوپلینگ، کوپلینگ مناسب با قطر شافت انتخاب کنید.
• تغذیه انکودر را مطابق مشخصات به سیم قهوه‌ای و آبی متصل کنید.
• سیم مشکی را به ورودی A کنترلر متصل کنید.
• سیم سفید را به ورودی B کنترلر متصل کنید.
• سیم نارنجی را به ورودی Z کنترلر متصل کنید.
• پیش از راه‌اندازی، صحت سیم‌بندی و ولتاژ تغذیه را بررسی کنید.
• عملکرد پالس‌های A، B و Z را با کنترلر یا تجهیزات اندازه‌گیری مناسب بررسی کنید.
• پس از تأیید نهایی، سیستم را راه‌اندازی کرده و جهت و صحت حرکت را بررسی کنید.

نکته ایمنی: سیم‌بندی تغذیه و خروجی انکودر باید مطابق مشخصات فنی محصول و ورودی‌های کنترلر انجام شود. اعمال ولتاژ نامناسب یا اتصال اشتباه فازهای خروجی می‌تواند باعث عملکرد نادرست یا آسیب به تجهیزات شود.

نکات مهم هنگام خرید انکودر 600 پالس

پیش از خرید SEPANTA DAS-EN50S8-600P موارد زیر را بررسی کنید:

1. نوع انکودر

مشخص کنید سیستم به انکودر افزایشی، مطلق یا نوع دیگری نیاز دارد.

2. رزولیشن

تعداد پالس موردنیاز سیستم را بررسی کنید. این مدل دارای 600 پالس است.

3. قطر بدنه

فضای نصب باید با قطر بدنه 50 میلی‌متر سازگار باشد.

4. قطر شافت

مکانیزم اتصال باید با شافت 8 میلی‌متری انکودر مطابقت داشته باشد.

5. نوع سیگنال خروجی

سازگاری ورودی کنترلر با سیگنال‌های A، B و Z بررسی شود.

6. ولتاژ تغذیه

ولتاژ موردنیاز سیستم باید با تغذیه 24V DC انکودر سازگار باشد.

7. شرایط نصب

نحوه اتصال مکانیکی، فضای موجود و نوع کوپلینگ پیش از خرید بررسی شود.

قیمت انکودر 600 پالس سپنتا

قیمت انکودر SEPANTA DAS-EN50S8-600P با توجه به موجودی محصول و شرایط روز بازار تجهیزات اتوماسیون صنعتی متغیر است.

برای اطلاع از قیمت روز انکودر 600 پالس سپنتا و بررسی موجودی، می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام، کد کامل DAS-EN50S8-600P را اعلام کنید تا مدل موردنظر به‌صورت دقیق بررسی شود.

خرید انکودر SEPANTA DAS-EN50S8-600P از ایستاتجهیز

اگر به دنبال یک انکودر افزایشی 600 پالس برای سیستم‌های اندازه‌گیری و کنترل حرکت هستید، مدل SEPANTA DAS-EN50S8-600P با بدنه 50 میلی‌متری، شافت 8 میلی‌متری، تغذیه 24 ولت DC و خروجی‌های A، B و Z می‌تواند گزینه‌ای مناسب برای بررسی باشد.

این مدل برای کاربردهایی مانند صنایع آسانسوری، اندازه‌گیری سرعت، زاویه، طول کورس و شتاب قابل استفاده است.

پیش از خرید، حتماً نوع انکودر، رزولیشن، قطر شافت، نوع سیگنال خروجی، ولتاژ تغذیه و شرایط نصب را با نیاز واقعی سیستم مطابقت دهید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب انکودر با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

انکودر 600 پالس سپنتا SEPANTA DAS-EN50S8-600P یک انکودر افزایشی با رزولیشن 600 پالس در هر دور است که برای سیستم‌های اندازه‌گیری و کنترل حرکت مورد استفاده قرار می‌گیرد.

این مدل دارای بدنه 50 میلی‌متری، شافت 8 میلی‌متری، تغذیه 24 ولت DC و خروجی‌های A، B و Z است. فازهای A و B هرکدام 600 پالس در هر دور ایجاد می‌کنند و دارای 90 درجه اختلاف فاز هستند، در حالی که فاز Z یک پالس در هر دور تولید می‌کند.

ابعاد 43 میلی‌متر طول بدنه، 9.4 میلی‌متر طول گلند و 10 میلی‌متر طول شافت نیز از مشخصات مکانیکی این مدل هستند.

با توجه به مشخصات و کاربردهای اعلام‌شده، DAS-EN50S8-600P می‌تواند در صنایع آسانسوری، اندازه‌گیری سرعت، زاویه، طول کورس، شتاب و سیستم‌های کنترل حرکت مورد استفاده قرار گیرد.

در زمان انتخاب این انکودر، بررسی رزولیشن، قطر شافت، قطر بدنه، نوع سیگنال خروجی، ولتاژ تغذیه و سازگاری با کنترلر ضروری است.
