انکودر 2500 پالس سپنتا SEPANTA DAS-EN50S8-2500P

انکودر 2500 پالس سپنتا SEPANTA DAS-EN50S8-2500P یک انکودر افزایشی برای اندازه‌گیری و کنترل حرکت در سیستم‌های صنعتی است. این مدل با تولید پالس‌های الکتریکی متناسب با چرخش محور، امکان دریافت اطلاعات مربوط به سرعت، زاویه، موقعیت، جهت حرکت و میزان چرخش را برای سیستم کنترل فراهم می‌کند.

انکودر SEPANTA DAS-EN50S8-2500P دارای رزولوشن 2500 پالس بر دور (PPR)، قطر بدنه 50 میلی‌متر و قطر شافت 8 میلی‌متر است. تغذیه این مدل 24 ولت DC بوده و سیگنال‌های خروجی آن شامل A، B و Z هستند.

در این انکودر، فازهای A و B هرکدام 2500 پالس در هر دور کامل ایجاد می‌کنند و فاز Z نیز یک پالس در هر دور تولید می‌کند. همچنین فاز A نسبت به فاز B دارای 90 درجه اختلاف فاز است که برای تشخیص جهت حرکت محور کاربرد دارد.

این مدل توسط شرکت سپنتا SEPANTA در ایران تولید شده و می‌تواند در سیستم‌های اتوماسیون صنعتی، تجهیزات اندازه‌گیری حرکت و کاربردهای آسانسوری مورد استفاده قرار گیرد.

مشخصات فنی انکودر SEPANTA DAS-EN50S8-2500P

• برند SEPANTA / سپنتا
• مدل DAS-EN50S8-2500P
• نوع انکودر افزایشی
• رزولوشن 2500 پالس بر دور
• قطر بدنه 50 میلی‌متر
• قطر شافت 8 میلی‌متر
• نوع شافت شافت‌دار
• ولتاژ تغذیه 24 ولت DC
• فازهای خروجی A / B / Z
• خروجی انکودر TOTEM POLE
• فاز A 2500 پالس در هر دور
• فاز B 2500 پالس در هر دور
• فاز Z 1 پالس در هر دور
• اختلاف فاز A و B 90 درجه
• درجه حفاظت IP64
• دمای کاری 10- تا 75+ درجه سانتی‌گراد
• نوع اتصال کابلی
• طول بدنه 43 میلی‌متر
• طول گلند اتصال 9.4 میلی‌متر
• طول شافت 10 میلی‌متر
• شرکت سازنده سپنتا SEPANTA
• کشور سازنده ایران

انکودر افزایشی 2500 پالس چگونه کار می‌کند؟

انکودر افزایشی یا Incremental Encoder با تبدیل چرخش مکانیکی محور به پالس‌های الکتریکی، اطلاعات حرکتی را در اختیار سیستم کنترل قرار می‌دهد.

در مدل DAS-EN50S8-2500P، با چرخش کامل محور، فاز A تعداد 2500 پالس و فاز B نیز 2500 پالس تولید می‌کنند.

از آنجا که A و B دارای 90 درجه اختلاف فاز هستند، سیستم کنترل می‌تواند علاوه بر تشخیص میزان حرکت، جهت چرخش محور را نیز مشخص کند.

فاز Z عملکرد متفاوتی دارد و در هر دور کامل تنها یک پالس ایجاد می‌کند. این سیگنال می‌تواند به‌عنوان یک نقطه مرجع برای تشخیص یک دور کامل محور مورد استفاده قرار گیرد.

رزولوشن 2500 پالس انکودر سپنتا

یکی از مهم‌ترین مشخصات SEPANTA DAS-EN50S8-2500P، رزولوشن 2500 پالس بر دور است.

به این معنا که فازهای A و B هرکدام در یک دور کامل محور، 2500 پالس تولید می‌کنند.

تعداد پالس بالاتر به سیستم کنترل اجازه می‌دهد تغییرات حرکت محور را با تفکیک بیشتری دریافت کند. به همین دلیل هنگام انتخاب انکودر باید رزولوشن موردنیاز، سرعت چرخش محور و قابلیت دریافت پالس توسط کنترلر در نظر گرفته شود.

انکودر 2500 پالس سپنتا برای کاربردهایی مناسب است که نسبت به مدل‌های کم‌رزولوشن، به تعداد پالس بیشتری در هر دور نیاز دارند.

خروجی‌های A، B و Z انکودر DAS-EN50S8-2500P

این انکودر دارای سه فاز خروجی A، B و Z است که هرکدام نقش مشخصی در دریافت اطلاعات حرکتی دارند.

فاز A

فاز A در هر دور کامل محور 2500 پالس تولید می‌کند و یکی از سیگنال‌های اصلی اندازه‌گیری حرکت است.

فاز B

فاز B نیز در هر دور کامل 2500 پالس تولید می‌کند.

این فاز نسبت به A دارای 90 درجه اختلاف فاز است. این اختلاف فاز امکان تشخیص جهت حرکت محور را برای سیستم کنترل فراهم می‌کند.

فاز Z

فاز Z در هر دور کامل محور یک پالس تولید می‌کند و می‌تواند به‌عنوان سیگنال مرجع یک دور کامل مورد استفاده قرار گیرد.

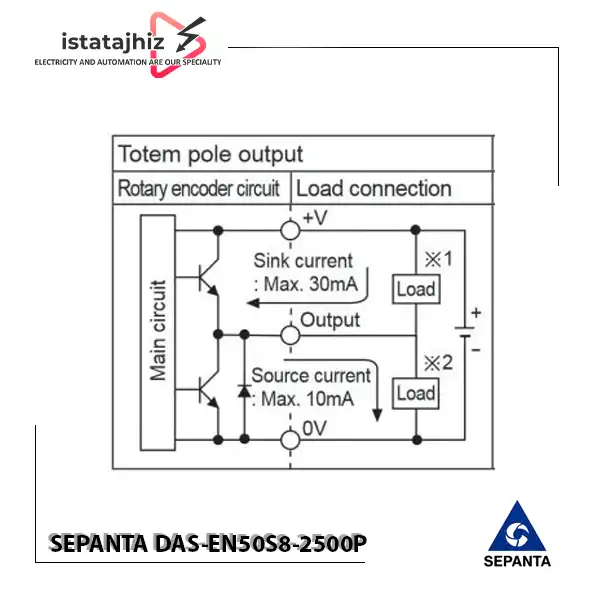

خروجی TOTEM POLE انکودر سپنتا

طبق مشخصات ارائه‌شده، خروجی انکودر DAS-EN50S8-2500P از نوع TOTEM POLE است.

بنابراین هنگام اتصال انکودر به PLC، کنترلر، کارت ورودی یا سایر تجهیزات کنترلی، باید سازگاری ورودی دستگاه مقصد با نوع سیگنال خروجی انکودر بررسی شود.

نوع خروجی یکی از پارامترهای مهم هنگام انتخاب انکودر است و صرفاً تطبیق تعداد پالس کافی نیست.

سیم‌کشی انکودر 2500 پالس سپنتا

انکودر SEPANTA DAS-EN50S8-2500P دارای 2 سیم تغذیه و 3 سیم سیگنال برای خروجی‌های A، B و Z است.

رنگ سیم عملکرد

• قهوه‌ای تغذیه مثبت انکودر +12 تا +24V DC
• آبی تغذیه منفی / 0V DC
• مشکی خروجی فاز A
• سفید خروجی فاز B
• نارنجی خروجی فاز Z

نکته: تغذیه نامی این مدل 24V DC است و طبق اطلاعات ارائه‌شده، سیم تغذیه مثبت برای محدوده 12 تا 24V DC در نظر گرفته شده است. پیش از سیم‌کشی نهایی، رنگ سیم‌ها و نقشه اتصال را با مشخصات محصول تطبیق دهید.

ابعاد انکودر SEPANTA DAS-EN50S8-2500P

مشخصات مکانیکی انکودر باید پیش از نصب با فضای موجود و محور مکانیکی دستگاه تطبیق داده شود.

ابعاد اعلام‌شده این مدل عبارت‌اند از:

• قطر بدنه: 50 میلی‌متر
• قطر شافت: 8 میلی‌متر
• طول بدنه: 43 میلی‌متر
• طول گلند اتصال: 9.4 میلی‌متر
• طول شافت: 10 میلی‌متر
• نوع شافت: شافت‌دار

قطر شافت 8 میلی‌متر باید با محور یا کوپلینگ مورد استفاده در سیستم سازگار باشد.

درجه حفاظت IP64 انکودر سپنتا

انکودر DAS-EN50S8-2500P طبق مشخصات ارائه‌شده دارای درجه حفاظت IP64 است.

این مشخصه باید در کنار شرایط واقعی محیط نصب، میزان گردوغبار، رطوبت و نحوه قرارگیری انکودر در سیستم بررسی شود.

در زمان انتخاب انکودر برای محیط صنعتی، تطبیق درجه حفاظت محصول با شرایط محیطی محل نصب اهمیت دارد.

دمای کاری انکودر 2500 پالس

محدوده دمای کاری اعلام‌شده برای این مدل 10- تا 75+ درجه سانتی‌گراد است.

بنابراین هنگام نصب انکودر باید دمای محیط و شرایط حرارتی محل قرارگیری آن با این محدوده مطابقت داشته باشد.

در صورت وجود منابع حرارتی یا شرایط محیطی خاص، بررسی دقیق شرایط نصب پیش از استفاده ضروری است.

کاربردهای انکودر 2500 پالس سپنتا

انکودر SEPANTA DAS-EN50S8-2500P می‌تواند در سیستم‌هایی که نیاز به اندازه‌گیری حرکت، سرعت، زاویه یا موقعیت محور دارند مورد استفاده قرار گیرد.

برخی از کاربردهای این مدل عبارت‌اند از:

• صنایع آسانسوری
• اندازه‌گیری طول کورس
• اندازه‌گیری سرعت
• اندازه‌گیری زاویه
• تشخیص جهت چرخش
• کنترل حرکت محور
• کنترل موقعیت
• ماشین‌آلات صنعتی
• تجهیزات اتوماسیون صنعتی
• سیستم‌های کنترل موتور
• تجهیزات دارای محور دوار
• سیستم‌های اندازه‌گیری و کنترل حرکت

کاربرد انکودر سپنتا در آسانسور

انکودرهای افزایشی در برخی سیستم‌های آسانسوری برای دریافت اطلاعات حرکت و سرعت محور مورد استفاده قرار می‌گیرند.

انکودر 2500 پالس سپنتا با خروجی‌های A، B و Z می‌تواند اطلاعات پالس را در اختیار سیستم کنترل قرار دهد. اختلاف فاز 90 درجه بین A و B نیز امکان تشخیص جهت حرکت را فراهم می‌کند.

با توجه به رزولوشن 2500 PPR، این مدل برای پروژه‌هایی که به تعداد پالس بالاتر در هر دور نیاز دارند، قابل بررسی است.

انتخاب نهایی انکودر آسانسور باید بر اساس نوع کنترلر، سرعت محور، دقت موردنیاز، نوع اتصال مکانیکی و شرایط کاری سیستم انجام شود.

مزایای انکودر 2500 پالس سپنتا

رزولوشن 2500 PPR

رزولوشن 2500 پالس بر دور امکان دریافت تعداد بالایی پالس در هر دور محور را فراهم می‌کند.

خروجی A، B و Z

وجود سه خروجی A، B و Z امکان دریافت سیگنال‌های مربوط به حرکت و موقعیت مرجع محور را فراهم می‌کند.

اختلاف فاز 90 درجه

اختلاف فاز A و B به میزان 90 درجه امکان تشخیص جهت چرخش محور را فراهم می‌کند.

خروجی TOTEM POLE

نوع خروجی TOTEM POLE یکی از مشخصات مهم این مدل است که هنگام اتصال به سیستم کنترل باید مورد توجه قرار گیرد.

تغذیه 24 ولت DC

تغذیه 24V DC برای استفاده در بسیاری از مدارهای کنترل و اتوماسیون صنعتی مناسب است.

شافت 8 میلی‌متری

قطر شافت 8 میلی‌متر، این مدل را برای سیستم‌های مکانیکی سازگار با این اندازه قابل استفاده می‌کند.

بدنه 50 میلی‌متری

قطر بدنه 50 میلی‌متر، ابعاد مشخصی برای نصب و جانمایی انکودر در تجهیزات فراهم می‌کند.

درجه حفاظت IP64

درجه حفاظت IP64 یکی از مشخصات مهم این مدل برای انتخاب آن متناسب با شرایط محیطی محل نصب است.

دامنه دمای کاری

محدوده دمای کاری 10- تا 75+ درجه سانتی‌گراد امکان استفاده از محصول را در شرایط دمایی مشخص‌شده فراهم می‌کند.

ساخت ایران

این محصول توسط شرکت سپنتا SEPANTA در ایران تولید شده است.

راهنمای نصب انکودر SEPANTA DAS-EN50S8-2500P

برای عملکرد صحیح انکودر، نصب مکانیکی، سیم‌کشی و اتصال به سیستم کنترل باید با دقت انجام شود.

• پیش از نصب، برق تجهیزات و مدار کنترل را قطع کنید.
• فضای نصب را با توجه به قطر بدنه 50 میلی‌متر بررسی کنید.
• سازگاری محور مکانیکی با شافت 8 میلی‌متری را بررسی کنید.
• انکودر را با کوپلینگ مناسب به محور متصل کنید.
• از وارد کردن فشار یا نیروی اضافی به شافت خودداری کنید.
• سیم قهوه‌ای را به تغذیه مثبت مطابق مشخصات محصول متصل کنید.
• سیم آبی را به 0V DC متصل کنید.
• سیم‌های مشکی، سفید و نارنجی را به ورودی‌های A، B و Z کنترلر متصل کنید.
• سازگاری ورودی کنترلر با خروجی TOTEM POLE را بررسی کنید.
• پس از بررسی کامل سیم‌کشی، سیستم را راه‌اندازی کنید.
• پالس‌های A و B و همچنین سیگنال Z را بررسی کنید.
• جهت حرکت محور را کنترل و صحت عملکرد انکودر را بررسی کنید.

نکته ایمنی: سیم‌کشی و نصب مکانیکی انکودر باید توسط فرد متخصص و مطابق نقشه سازنده انجام شود. اتصال اشتباه تغذیه یا سیگنال می‌تواند باعث عملکرد نادرست یا آسیب به تجهیزات شود.

نکات مهم هنگام خرید انکودر 2500 پالس

پیش از خرید SEPANTA DAS-EN50S8-2500P موارد زیر را بررسی کنید:

1. نوع انکودر

بررسی کنید سیستم به انکودر افزایشی، مطلق یا نوع دیگری نیاز دارد.

2. رزولوشن

رزولوشن موردنیاز را مشخص کنید. این مدل دارای 2500 PPR است.

3. قطر بدنه

فضای نصب باید برای بدنه 50 میلی‌متری مناسب باشد.

4. قطر شافت

محور مکانیکی و کوپلینگ باید با شافت 8 میلی‌متری سازگار باشند.

5. نوع خروجی

کنترلر باید با خروجی TOTEM POLE و سیگنال‌های A، B و Z سازگار باشد.

6. ولتاژ تغذیه

منبع تغذیه باید با 24V DC و محدوده مجاز تغذیه محصول مطابقت داشته باشد.

7. درجه حفاظت

درجه حفاظت IP64 را با شرایط محیطی محل نصب مقایسه کنید.

8. دمای کاری

دمای محل نصب باید در محدوده 10- تا 75+ درجه سانتی‌گراد قرار داشته باشد.

9. کاربرد و سرعت محور

نوع کاربرد، سرعت چرخش، دقت موردنیاز و شرایط مکانیکی سیستم را پیش از انتخاب بررسی کنید.

قیمت انکودر 2500 پالس سپنتا

قیمت انکودر 2500 پالس سپنتا SEPANTA DAS-EN50S8-2500P با توجه به موجودی محصول و شرایط روز بازار تجهیزات اتوماسیون صنعتی متغیر است.

برای اطلاع از قیمت روز، موجودی و شرایط فروش انکودر سپنتا 2500 پالس می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام قیمت، کد کامل DAS-EN50S8-2500P را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید انکودر 2500 پالس سپنتا از ایستاتجهیز

اگر برای سیستم کنترل حرکت، آسانسور یا ماشین‌آلات صنعتی به یک انکودر افزایشی 2500 پالس نیاز دارید، مدل SEPANTA DAS-EN50S8-2500P می‌تواند گزینه‌ای مناسب برای بررسی باشد.

این مدل با رزولوشن 2500 پالس، قطر بدنه 50 میلی‌متر، شافت 8 میلی‌متر، تغذیه 24 ولت DC، خروجی A/B/Z و خروجی TOTEM POLE برای طیف متنوعی از کاربردهای اندازه‌گیری و کنترل حرکت قابل استفاده است.

پیش از خرید، حتماً نوع انکودر، رزولوشن، قطر شافت، ولتاژ تغذیه، نوع خروجی، درجه حفاظت و شرایط نصب را با نیاز سیستم مطابقت دهید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب انکودر مناسب با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

انکودر 2500 پالس سپنتا SEPANTA DAS-EN50S8-2500P یک انکودر افزایشی برای اندازه‌گیری و کنترل حرکت در سیستم‌های صنعتی است.

این مدل دارای رزولوشن 2500 پالس بر دور، قطر بدنه 50 میلی‌متر، شافت 8 میلی‌متر، تغذیه 24 ولت DC و خروجی‌های A، B و Z است و طبق مشخصات ارائه‌شده، نوع خروجی آن TOTEM POLE می‌باشد.

فازهای A و B هرکدام 2500 پالس در هر دور تولید می‌کنند و دارای 90 درجه اختلاف فاز هستند. فاز Z نیز یک پالس در هر دور کامل ایجاد می‌کند.

از دیگر مشخصات این مدل می‌توان به درجه حفاظت IP64، محدوده دمای کاری 10- تا 75+ درجه سانتی‌گراد و اتصال کابلی اشاره کرد.

با توجه به این مشخصات، SEPANTA DAS-EN50S8-2500P می‌تواند در کاربردهایی مانند آسانسور، اندازه‌گیری سرعت، زاویه، طول کورس، موقعیت و تجهیزات اتوماسیون صنعتی مورد استفاده قرار گیرد.

در زمان انتخاب این انکودر، بررسی رزولوشن، قطر شافت، نوع خروجی، ولتاژ تغذیه، سازگاری کنترلر، درجه حفاظت و شرایط مکانیکی نصب ضروری است.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب انکودر مناسب، با کارشناسان ایستاتجهیز تماس بگیرید.
