انکودر 500 پالس سپنتا SEPANTA DAS-EN50S8-500P

انکودر 500 پالس سپنتا SEPANTA DAS-EN50S8-500P یک انکودر افزایشی (Incremental Encoder) است که برای دریافت اطلاعات مربوط به حرکت چرخشی و استفاده در سیستم‌های کنترل و اندازه‌گیری طراحی شده است.

این مدل دارای رزولوشن 500 پالس در هر دور، بدنه با قطر 50 میلی‌متر و شافت با قطر 8 میلی‌متر است و با تغذیه 24 ولت DC مورد استفاده قرار می‌گیرد.

انکودر سپنتا DAS-EN50S8-500P دارای سه فاز خروجی A، B و Z است. فازهای A و B هرکدام در یک دور کامل 500 پالس تولید می‌کنند و فاز Z نیز یک پالس در هر دور ایجاد می‌کند.

فازهای A و B دارای 90 درجه اختلاف فاز هستند که امکان تشخیص جهت چرخش محور را برای سیستم کنترل فراهم می‌کند.

طبق مشخصات ارائه‌شده، این محصول توسط شرکت سپنتا و در ایران تولید شده و می‌تواند در کاربردهایی مانند صنعت آسانسور، اندازه‌گیری طول کورس، زاویه، سرعت و شتاب مورد استفاده قرار گیرد.

مشخصات فنی انکودر SEPANTA DAS-EN50S8-500P

• برند SEPANTA / سپنتا
• مدل DAS-EN50S8-500P
• نوع انکودر افزایشی (Incremental)
• رزولوشن 500 پالس در هر دور
• قطر بدنه 50 میلی‌متر
• قطر شافت 8 میلی‌متر
• ولتاژ تغذیه 24 ولت DC
• فازهای خروجی A / B / Z
• پالس فاز A 500 پالس در هر دور
• پالس فاز B 500 پالس در هر دور
• پالس فاز Z 1 پالس در هر دور
• اختلاف فاز A و B 90 درجه
• طول بدنه 43 میلی‌متر
• طول گلند اتصالی 9.4 میلی‌متر
• طول شافت 10 میلی‌متر
• شرکت سازنده سپنتا
• کشور سازنده ایران

انکودر افزایشی 500 پالس چگونه کار می‌کند؟

انکودر افزایشی با تبدیل حرکت مکانیکی شافت به سیگنال‌های پالسی، اطلاعات مربوط به حرکت محور را در اختیار سیستم کنترل قرار می‌دهد.

در مدل DAS-EN50S8-500P، با یک دور کامل شافت، فازهای A و B هرکدام 500 پالس تولید می‌کنند.

فاز A و B دارای 90 درجه اختلاف فاز هستند. این اختلاف فاز به سیستم کنترل کمک می‌کند تا جهت چرخش محور را تشخیص دهد.

فاز Z نیز در هر دور کامل یک پالس ایجاد می‌کند و می‌تواند به‌عنوان سیگنال مرجع یک‌دور در سیستم کنترل مورد استفاده قرار گیرد.

به این ترتیب، خروجی‌های A، B و Z اطلاعات پالسی موردنیاز را برای تجهیزات کنترل و اندازه‌گیری فراهم می‌کنند.

رزولوشن 500 پالس در انکودر سپنتا

یکی از مهم‌ترین مشخصات SEPANTA DAS-EN50S8-500P، رزولوشن 500 پالس در هر دور است.

یعنی با هر چرخش کامل شافت، در هر یک از کانال‌های A و B تعداد 500 پالس تولید می‌شود.

رزولوشن انکودر باید متناسب با نیاز سیستم انتخاب شود. در کاربردهایی که به تفکیک بیشتری از حرکت چرخشی نیاز دارند، انتخاب تعداد پالس مناسب اهمیت زیادی دارد.

بنابراین پیش از خرید انکودر، باید میزان دقت موردنیاز سیستم و قابلیت دریافت پالس توسط کنترلر بررسی شود.

فازهای خروجی A، B و Z انکودر 500 پالس

انکودر SEPANTA DAS-EN50S8-500P دارای سه فاز خروجی A، B و Z است.

فاز A

فاز A در هر دور کامل شافت 500 پالس تولید می‌کند و یکی از سیگنال‌های اصلی برای دریافت اطلاعات حرکت است.

فاز B

فاز B نیز در هر دور کامل 500 پالس ایجاد می‌کند و نسبت به فاز A دارای 90 درجه اختلاف فاز است.

وجود دو کانال A و B امکان تشخیص جهت چرخش را برای سیستم کنترل فراهم می‌کند.

فاز Z

فاز Z در هر دور کامل یک پالس تولید می‌کند و می‌تواند برای ایجاد یک سیگنال مرجع یک‌دور مورد استفاده قرار گیرد.

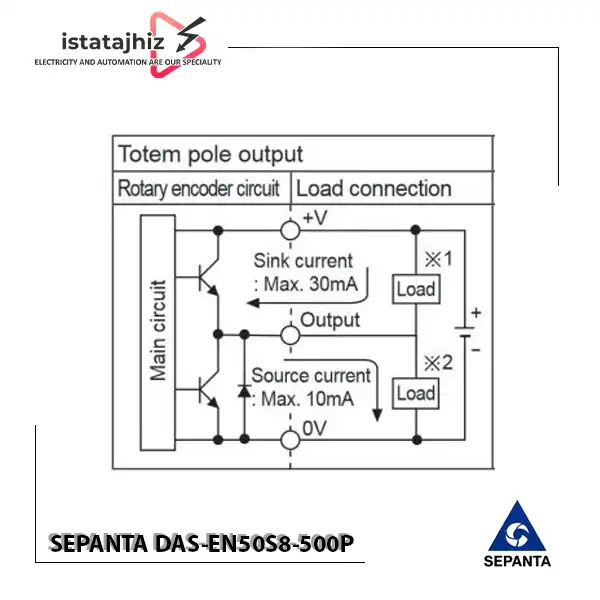

سیم‌بندی انکودر 500 پالس سپنتا

طبق مشخصات ارائه‌شده، انکودر DAS-EN50S8-500P دارای 5 سیم شامل دو سیم تغذیه و سه سیم مربوط به خروجی‌های A، B و Z است.

رنگ سیم عملکرد

• قهوه‌ای تغذیه مثبت انکودر، 12 تا 24 ولت DC
• آبی تغذیه منفی انکودر، 0V DC
• مشکی خروجی فاز A
• سفید خروجی فاز B
• نارنجی خروجی فاز Z
• نکته مهم سیم‌بندی

پیش از اتصال تغذیه، قطب مثبت و منفی را بررسی کنید. همچنین خروجی‌های A، B و Z باید مطابق نقشه سیستم کنترل به ورودی مناسب PLC، کنترلر، شمارنده یا تجهیز دریافت‌کننده سیگنال متصل شوند.

ابعاد انکودر SEPANTA DAS-EN50S8-500P

ابعاد فیزیکی انکودر یکی از موارد مهم هنگام انتخاب و نصب محصول است.

مشخصات ابعادی این مدل عبارت‌اند از:

• قطر بدنه: 50 میلی‌متر
• قطر شافت: 8 میلی‌متر
• طول بدنه: 43 میلی‌متر
• طول گلند اتصالی: 9.4 میلی‌متر
• طول شافت: 10 میلی‌متر

شافت 8 میلی‌متری باید با محور مکانیکی یا کوپلینگ مورد استفاده در سیستم سازگار باشد.

کاربردهای انکودر 500 پالس سپنتا

انکودر SEPANTA DAS-EN50S8-500P برای سیستم‌هایی که به دریافت اطلاعات حرکت و چرخش نیاز دارند قابل استفاده است.

برخی کاربردهای این مدل عبارت‌اند از:

• صنعت آسانسور
• اندازه‌گیری طول کورس
• اندازه‌گیری سرعت
• اندازه‌گیری زاویه
• اندازه‌گیری شتاب
• تشخیص جهت چرخش
• کنترل حرکت
• ماشین‌آلات صنعتی
• تجهیزات اتوماسیون صنعتی
• سیستم‌های اندازه‌گیری
• تجهیزات کنترل موتور
• ماشین‌آلات تولیدی
• خطوط تولید

انتخاب انکودر برای هر کاربرد باید بر اساس رزولوشن، نوع خروجی، مشخصات مکانیکی و سازگاری با سیستم کنترل انجام شود.

کاربرد انکودر سپنتا در صنعت آسانسور

یکی از کاربردهای اعلام‌شده برای SEPANTA DAS-EN50S8-500P، استفاده در صنایع آسانسوری است.

در سیستم‌های حرکتی، انکودر می‌تواند چرخش شافت را به سیگنال‌های پالسی تبدیل کرده و این اطلاعات را در اختیار کنترلر قرار دهد.

کنترلر با پردازش پالس‌های دریافتی می‌تواند از اطلاعات حرکت در فرآیند کنترل استفاده کند.

در کاربردهای آسانسوری، مواردی مانند رزولوشن انکودر، نوع خروجی، ولتاژ تغذیه، قطر شافت و سازگاری با کنترلر باید پیش از نصب بررسی شوند.

مزایای انکودر افزایشی 500 پالس سپنتا

رزولوشن 500 پالس در هر دور

رزولوشن 500 پالس/دور امکان دریافت اطلاعات پالسی از حرکت چرخشی شافت را فراهم می‌کند.

خروجی A، B و Z

وجود خروجی‌های A، B و Z امکان دریافت اطلاعات مربوط به حرکت، جهت چرخش و سیگنال مرجع یک‌دور را فراهم می‌کند.

اختلاف فاز 90 درجه

اختلاف فاز 90 درجه بین A و B برای تشخیص جهت چرخش محور کاربرد دارد.

تغذیه 24 ولت DC

تغذیه 24 ولت DC امکان استفاده از این انکودر را در ساختارهای متداول سیستم‌های کنترل صنعتی فراهم می‌کند.

شافت 8 میلی‌متری

قطر شافت 8 میلی‌متر امکان اتصال به سیستم‌های مکانیکی سازگار با این قطر را فراهم می‌کند.

بدنه 50 میلی‌متری

قطر بدنه 50 میلی‌متر یکی از مشخصات مهم هنگام طراحی فضای نصب انکودر است.

ساخت ایران

این محصول توسط شرکت سپنتا در ایران تولید می‌شود.

راهنمای نصب انکودر SEPANTA DAS-EN50S8-500P

برای عملکرد صحیح انکودر، نصب مکانیکی و سیم‌بندی الکتریکی باید با دقت انجام شود.

• پیش از نصب، برق تغذیه سیستم را قطع کنید.
• فضای نصب را با توجه به قطر بدنه 50 میلی‌متر بررسی کنید.
• سازگاری شافت 8 میلی‌متری با محور یا کوپلینگ را بررسی کنید.
• انکودر را بدون اعمال فشار یا بار مکانیکی نامناسب روی شافت نصب کنید.
• سیم قهوه‌ای را به تغذیه مثبت و سیم آبی را به 0V DC متصل کنید.
• منبع تغذیه را مطابق مشخصات ارائه‌شده برای انکودر تأمین کنید.
• سیم مشکی را به ورودی فاز A متصل کنید.
• سیم سفید را به ورودی فاز B متصل کنید.
• سیم نارنجی را به ورودی فاز Z متصل کنید.
• پس از بررسی کامل سیم‌بندی، سیستم را راه‌اندازی کنید.
• شمارش پالس‌ها و جهت چرخش را در کنترلر بررسی کنید.

نکته ایمنی: سیم‌بندی انکودر باید مطابق نقشه فنی محصول و توسط فرد آشنا با سیستم‌های کنترل و اتوماسیون انجام شود. پیش از اتصال تغذیه، قطب‌های مثبت و منفی را کنترل کنید.

هنگام خرید انکودر 500 پالس سپنتا به چه نکاتی توجه کنیم؟

برای انتخاب DAS-EN50S8-500P علاوه بر تعداد پالس، مشخصات مکانیکی و الکتریکی سیستم نیز باید بررسی شوند.

1. نوع انکودر

ابتدا مشخص کنید به انکودر افزایشی (Incremental)، مطلق یا نوع دیگری نیاز دارید.

2. رزولوشن

تعداد پالس موردنیاز سیستم را مشخص کنید. این مدل دارای 500 پالس در هر دور است.

3. قطر بدنه

قطر بدنه این مدل 50 میلی‌متر است و باید با فضای نصب سازگار باشد.

4. قطر شافت

قطر شافت 8 میلی‌متر است و باید با محور یا کوپلینگ سیستم مطابقت داشته باشد.

5. نوع سیگنال خروجی

خروجی‌های A، B و Z باید با ورودی کنترلر یا PLC سازگار باشند.

6. ولتاژ تغذیه

این مدل با تغذیه 24 ولت DC ارائه می‌شود؛ بنابراین منبع تغذیه مناسب باید در سیستم در نظر گرفته شود.

7. نوع کاربرد

در کاربردهایی مانند آسانسور، اندازه‌گیری طول کورس، سرعت، زاویه یا شتاب، مشخصات انکودر باید با نیاز سیستم کنترل و شرایط مکانیکی پروژه مطابقت داشته باشد.

قیمت انکودر 500 پالس سپنتا

قیمت انکودر SEPANTA DAS-EN50S8-500P با توجه به موجودی و شرایط روز بازار تجهیزات اتوماسیون صنعتی متغیر است.

برای اطلاع از قیمت روز انکودر 500 پالس سپنتا DAS-EN50S8-500P می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

هنگام استعلام، کد کامل DAS-EN50S8-500P را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید انکودر 500 پالس سپنتا از ایستاتجهیز

برای خرید انکودر افزایشی 500 پالس سپنتا SEPANTA DAS-EN50S8-500P می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با 500 پالس در هر دور، خروجی A/B/Z، تغذیه 24 ولت DC، بدنه 50 میلی‌متری و شافت 8 میلی‌متری برای کاربردهای مختلف کنترل حرکت و اندازه‌گیری مورد استفاده قرار می‌گیرد.

پیش از خرید، حتماً نوع انکودر، رزولوشن، قطر بدنه، قطر شافت، نوع سیگنال خروجی، ولتاژ تغذیه و سازگاری با کنترلر را بررسی کنید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید انکودر با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

انکودر 500 پالس سپنتا SEPANTA DAS-EN50S8-500P یک انکودر افزایشی با رزولوشن 500 پالس در هر دور است که برای دریافت اطلاعات حرکت و استفاده در سیستم‌های کنترل و اندازه‌گیری طراحی شده است.

این مدل دارای بدنه 50 میلی‌متری، شافت 8 میلی‌متری، تغذیه 24 ولت DC و خروجی‌های A، B و Z است. فازهای A و B هرکدام 500 پالس در هر دور تولید می‌کنند و دارای 90 درجه اختلاف فاز هستند؛ فاز Z نیز در هر دور کامل یک پالس ایجاد می‌کند.

بر اساس کاربردهای اعلام‌شده، این انکودر می‌تواند در صنعت آسانسور، اندازه‌گیری طول کورس، سرعت، زاویه و شتاب و انواع ماشین‌آلات صنعتی مورد استفاده قرار گیرد.

در زمان انتخاب این محصول، بررسی رزولوشن، نوع خروجی، ولتاژ تغذیه، قطر شافت، قطر بدنه و سازگاری با کنترلر ضروری است.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید انکودر با کارشناسان ایستاتجهیز تماس بگیرید.
