تصور کنید برق اصلی قطع شده، چنج اور باید در عرض چند ثانیه بار را به ژنراتور تحویل دهد، اما ناگهان آژیر تابلو به صدا درمی‌آید؛ برد آلارم میدهد و موتور استارت نمی‌خورد یا بلافاصله خاموش می شود. در این وضعیت پرفشار پای تابلو، حدس و گمان فقط زمان را تلف می‌کند و ممکن است خسارت‌های سنگین به همراه داشته باشد.
برای عیب یابی اصولی برد دیزل ژنراتور، اولین قدم درک زبان برد است. در این راهنما، بدون حاشیه پردازی های تئوری و با زبانی کارگاهی، رایج ترین آلارم ها، خطاهای بردهای متداول (نظیر DSE، ComAp، Datakom و SmartGen) و تست‌های عملی پای ترمینال را با هم بررسی می‌کنیم.
یک نکته کلیدی: اگرچه متن یا آیکون خطا در کنترلرهای گوناگون متفاوت است (برای نمونه دیپسی از آیکون های استاندارد یا ال سی دی متنی و دیتاکوم و کام آپ از عبارت های متنی انگلیسی استفاده می کنند)، اما منطق حفاظتی موتورهای دیزلی و ورودی/خروجی های سنسورها در همه آنها یکسان است.
تفاوت ۳ سطح حفاظتی در بردهای ژنراتور (Warning، Trip و Shutdown)
پیش از اینکه آچار به دست بگیرید، باید بدانید کنترلر با چه درجه ای از اهمیت خطا مواجه شده است. بردهای میکروپروسسوری حفاظت ها را به ۳ دسته مجزا تقسیم می کنند:
- سطح اخطار (Warning):وضعیت غیرعادی است اما هنوز خطری جان موتور یا بار را تهدید نمی کند. در این حالت ژنراتور خاموش نمی شود، بلکه آلارم صوتی فعال شده و چراغ هشدار چشمک می زند (مثل اخطار دمای پایین آب در زمستان یا افت شارژ باتری).
- تریپ الکتریکی (Electrical Trip):ژنراتور خطای الکتریکی روی خروجی بار شناسایی کرده است (مانند Over Current، Overload کیلوواتی یا عدم تعادل فازها). در این حالت، برد فوراً بریکر ژنراتور (GCB) را باز می‌کند تا بار بی برق شود، اما موتور وارد فاز خنک کاری (Cooling Run) شده و چند دقیقه آرام کار می کند تا سپس متوقف شود.
- خاموشی اضطراری (Shutdown Fault):خطا فاجعه بار است و ادامه کار موتور به معنی خرابی مکانیکی یا انهدام ژنراتور است (مانند افت شدید فشار روغن، دمای بحرانی یا Over Speed). کنترلر بدون هیچ اتلاف وقتی رله سوخت را قطع کرده و سیستم را قفل (Lockout) می‌کند. تا زمانی که مشکل برطرف و دکمه Stop / Reset فشرده نشود، اجازه استارت مجدد صادر نخواهد شد.
رایج ترین خطاهای بردهای کنترلی و علل محتمل
برای اینکه در اتاق دیزل وقت را از دست ندهید، جدول زیر خلاصه ای از رایج ترین خطاهای تابلو و سریع ترین نقطه برای بررسی را در اختیارتان می گذارد:
| عنوان خطا روی نمایشگر | نوع حفاظت | دلیل اصلی بروز خطا | اولین اقدام عیب‌یابی در محل |
|---|---|---|---|
| Low Oil Pressure | Shutdown | افت سطح روغن، خرابی سنسور/ سیم بندی یا فرسودگی اویل پمپ | چک گیج فیزیکی روغن + تست سیم ورودی آنالوگ برد |
| High Coolant Temp | Shutdown / Warning | کمبود آب رادیاتور، خرابی ترموستات، قطعی تسمه یا مسدودیت مجاری | سطح مایع خنک‌کننده + دمای بدنه با ترمومتر لیزری |
| Under / Over Speed | Shutdown | تنظیم نبودن گاورنر، نویز یا خرابی سنسور MPU چرخ دنده | فاصله هوایی سنسور مگنتیک پیکاپ و بررسی فرکانس |
| Fail to Start (Over Crank) | Shutdown | نرسیدن سوخت، باتری ضعیف، خرابی سلونوئید یا رله استارت | ولتاژ باتری حین کرانک + عملکرد رله سوخت و استارت |
| Fail to Stop | Warning / Shutdown | سوختن سلونوئید خاموش کن یا دریافت سیگنال اشتباه فشار روغن | بررسی مکانیکی اهرم پمپ گازوئیل + وضعیت سنسور فشار |
| CAN ECU / J1939 Data Fail | Warning / Shutdown | قطعی کابل شبکه ECU موتور، نویز یا نبود مقاومت ترمیناتور | تست اهمی پین‌های CAN H و CAN L (حدود ۶۰ اهم) |
| Charge Alternator Fail | Warning | پاره شدن تسمه دینام، خرابی آفتامات یا افت پین D+/WL | اندازه‌گیری ولتاژ ترمینال D+ حین روشن بودن موتور |
تحلیل فنی و گام به گام رفع خطاهای پرتکرار
وقتی پای تابلوی دیزل ژنراتور می ایستید و آلارمی روی نمایشگر چشمک میزند، بزرگ ترین اشتباه این است که فوراً فرض را بر خرابی سنگین مکانیکی موتور بگذارید یا برعکس، تصور کنید برد قاطی کرده است. در محیط های صنعتی، بیش از ۶۰ درصد آلارم های ثبت شده ناشی از نویز، قطعی اتصالات، تنظیمات نادرست نرم افزاری یا فرسودگی خود سنسورها هستند، نه نقص واقعی در موتور دیزل.
یک تکنسین و مهندس حرفه ای همیشه از قانون تفکیک ۵۰-۵۰ استفاده می‌کند: یعنی در اولین قدم باید مرز میان یک خطر واقعی مکانیکی و یک خطای کاذب در مدار اندازه گیری روشن شود.
در ادامه، پرتکرارترین کدهای خطای گزارش‌شده روی کنترلرها را جداگانه کالبد شکافی می‌کنیم. برای هر خطا دقیقاً بررسی خواهیم کرد که چه زمانی موتور واقعاً در خطر است، چه زمانی سیم‌کشی یا سنسور به برد دروغ می‌گوید، و چطور با یک مولتی متر ساده مشکل را مرحله به مرحله ردیابی و برطرف کنید.
۱. خطای فشار روغن (Low Oil Pressure Fault)
یکی از پرتکرارترین و نگران‌کننده ترین آلارم هاست. اما توجه کنید: همیشه موتور بدون روغن نیست؛ در بسیاری از موارد خطای کاذب الکتریکی رخ داده است.
- اگر خطا واقعی است: فوراً گیج روغن کارتل را بیرون بکشید. اگر سطح روغن درست است، فیلتر روغن یا اویل پمپ ممکن است مسدود یا فرسوده باشند. تا از فشار روغن مطمئن نشده‌اید به هیچ وجه موتور را روشن نکنید.
- عیب‌یابی مدار الکتریکی برد:سنسورهای فشار آنالوگ معمولاً از نوع مقاومتی متغیر هستند (مثلاً سنسورهای ده بار VDO که بین ۱۰ تا ۱۸۴ اهم کار می‌کنند).
- در صورتی که سیم بین برد و سنسور پاره شود، در برخی کنترلرها عبارت Analog Input Open Circuit (O.C.) ثبت می‌شود و در برخی دیگر چون مقاومت به بی‌نهایت می‌رسد، برد آن را معادل فشار صفر تفسیر کرده و آلارم Shutdown میدهد.
- مولتی متر را روی حالت مقاومت (Ohm) بگذارید؛ در حالت موتور خاموش، مقاومت سنسور نسبت به بدنه موتور باید در بازه حدود ۱۰ تا ۱۵ اهم (در سنسورهای مرسوم استاندارد) باشد. اگر مدار باز (OL) نشان داد، سنسور سوخته یا سیم‌کشی قطع است.
۲. خطای دمای بالای آب (High Coolant Temp)
این خطا معمولاً ابتدا در قالب اخطار (Warning) ظاهر می‌شود و در صورت ادامه روند به Shutdown تبدیل می گردد.
- بررسی‌های مکانیکی اولیه: سطح آب و ضدیخ، سلامت تسمه پروانه و ترموستات، تمیز بودن شبکه های رادیاتور از گرد و خاک یا روغن.
- بررسی برقی و سنسور: سنسورهای دمای خنک کننده مقاومتی برعکس عمل می کنند (PTC یا NTC؛ معمولاً NTC با ضریب منفی یعنی با افزایش دما، اهم کاهش می یابد). قطعی سیم بدنه سنسور یا شل بودن اتصالات ترمینال پشت سنسور می تواند مقاومت نادرست به برد بفرستد و خطای فیک ایجاد کند.
۳. خطای Over Speed و Under Speed (سرعت غیرمجاز موتور)
برد برای سنجش دور موتور معمولاً به دو منبع اتکا می کند: فرکانس ژنراتور یا سنسور سرعت مغناطیسی فلایویل (MPU).
- چرا خطای کاذب رخ میدهد؟ در ۹۰ درصد مواقعی که برد خطای دور موتور میدهد در حالی که موتور عادی می‌چرخد، مقصر سنسور MPU است.
- نوک سنسور به خاطر میدان مغناطیسی، براده‌های آهن معلق در پوسته فلایویل را جذب کرده و کثیف می‌شود.

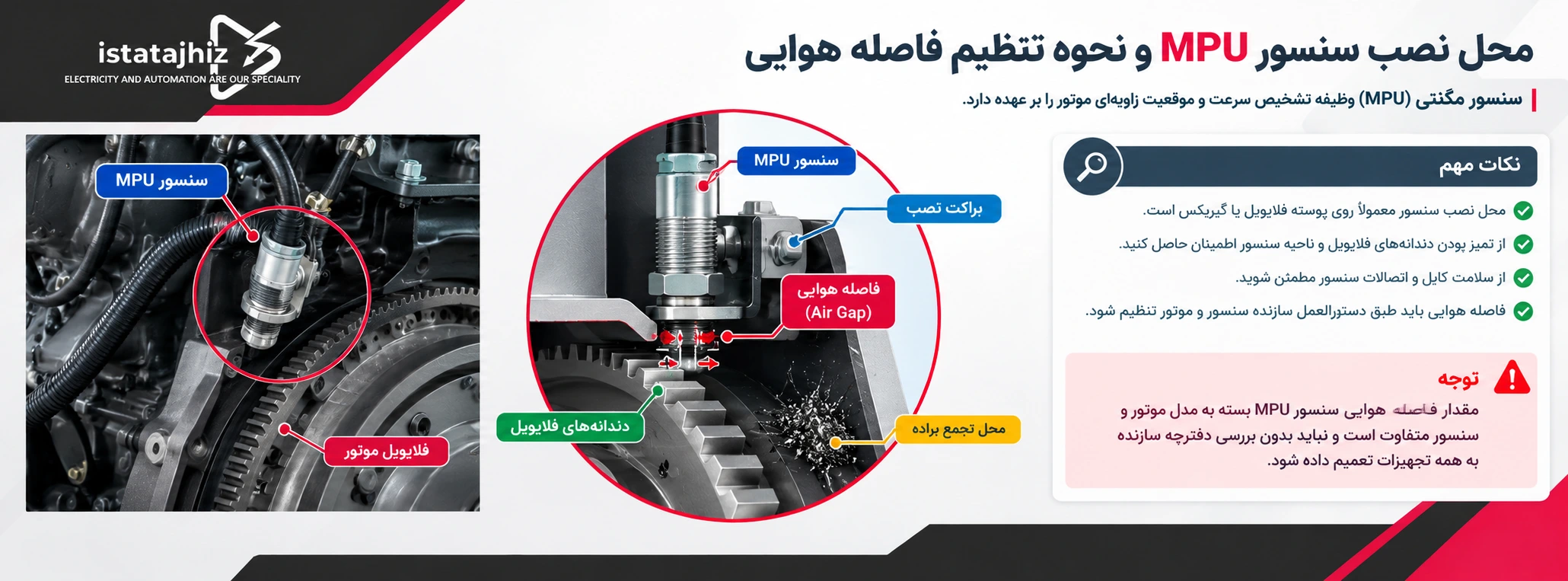

- فاصله هوایی (Air Gap) تنظیم نیست. نحوه تنظیم استاندارد MPU: سنسور را بچرخانید تا کاملاً با تاج دنده فلایویل مماس شود، سپس آن را یک‌دوم تا سه‌چهارم دور (معادل ۰.۵ تا ۰.۸ میلی‌متر) باز کرده و مهره قفل (Locknut) را سفت کنید.
- شیلد کابل MPU باید حتماً استفاده شده و فقط در یک سمت (سمت برد) به ارت متصل باشد؛ اتصال شیلد در هر دو سمت باعث ایجاد حلقه زمین (Ground Loop) و اختلال در قرائت فرکانس می‌شود.
چرا خطای Fail to Stop رخ می دهد؟
بسیاری از اپراتورها تعجب می‌کنند: ما دکمه Stop را زدیم، ژنراتور خاموش شد، پس چرا برد آلارم Fail to Stop می دهد؟
پاسخ در منطق شناسایی توقف (Zero Speed & Pressure Logic) در پردازنده برد نهفته است. برد برای اینکه مطمئن شود موتور خاموش شده، سه پارامتر را رصد می کند:
- ولتاژ و فرکانس خروجی آلترناتور به صفر برسد.
- سنسور دور (MPU) سیگنال 0 RPM بفرستد.
- فشار روغن به زیر آستانه کاری (معمولاً زیر ۱ بار) افت کند.
اگر دیزل از نظر مکانیکی متوقف شده باشد اما سنسور فشار روغن خراب یا چسبیده باشد و همچنان سیگنال فشار داشتن روغن را به برد بفرستد، برد تصور می‌کند موتور علیرغم قطع سوخت هنوز در حال چرخش است! بنابراین پس از سپری شدن زمان مجاز خاموشی (Stop Delay Timer)، آلارم Fail to Stop را ثبت می‌کند. در این سناریو به جای ور رفتن با پمپ سوخت، سراغ سنسور فشار روغن بروید.
بیشتر بخوانید : تفاوت کلید چنج اور دستی و اتوماتیک خطاهای مدرن موتورهای الکترونیکی: CANbus و ارتباط J1939
در ژنراتورهای جدید مجهز به ECU (مانند ولوو پنتا، کامینز، دویتس و پرکینز)، کنترلر دیگر به سنسورهای سنتی آنالوگ تکیه نمی‌کند؛ بلکه از طریق شبکه دو سیمه CAN (پروتکل SAE J1939) با کامپیوتر موتور صحبت می‌کند.
اگر خطای CAN ECU Data Fail روی نمایشگر ظاهر شد، این مراحل را تست کنید:
- تست مقاومت ترمیناتور خط: برق باتری را قطع کنید. پروب‌های مولتی‌متر را روی سیم‌های CAN High و CAN Low بگذارید. مقدار نمایش داده شده باید دقیقاً حدود ۶۰ اهم باشد (دو مقاومت ۱۲۰ اهمی موازی در دو سر خط). اگر مقدار ۱۲۰ اهم بود یعنی یکی از مقاومت ها پاره شده است؛ اگر مقدار بی‌نهایت بود یعنی کابل به کلی قطع است.
- بررسی تغذیه ECU: اطمینان حاصل کنید رله تغذیه ECU با فرمان سوئیچ برد وصل می‌شود و افت ولتاژ ندارد.
- تطابق نرخ تبادل داده (Baud Rate): مطمئن شوید در تنظیمات برد، نرخ تبادل CANbus روی مقدار استاندارد (معمولاً ۲۵۰kbps) با کنترلر موتور منطبق باشد.
خطای کاذب به خاطر باتری و منبع تغذیه (افت ولتاژ کرانک)
برد کنترل یک کامپیوتر دقیق میکروپروسسوری است. طبق استانداردها، بردها معمولاً با ولتاژ ۸ تا ۳۵ ولت DC تغذیه می‌شوند. اگر باتری مستهلک باشد یا شارژر باتری تابلو درست کار نکرده باشد، در لحظه استارت زدن، جریان کشی استارتر باعث می‌شود ولتاژ ۲۴ ولت تابلو به زیر ۷ ولت سقوط کند.
در چنین وضعیتی، برد ریست می‌شود یا کدهای خطای بی ربط و کاذب (مثل Internal Failure یا آلارم های همزمان سنسورها) تولید می‌کند.
- حتماً با یک مولتی متر حداقل ولتاژ لحظه کرانک را ثبت کنید (حداقل مجاز بالای ۹ ولت برای سیستم های ۱۲ ولتی و بالای ۱۸ ولت برای سیستم‌های ۲۴ ولتی است).
- استفاده از باتری شارژر اتوماتیک سوئیچینگ با منحنی شارژ شناور (Float Charge) تضمین می کند باتری همواره در نقطه آماده به کار پایدار بماند.
چک لیست کاربردی پیش از پاک‌کردن (Reset) خطاها
پیش از فشردن کلید ریست و استارت مجدد، این ۴ گام ایمنی را طی کنید:
- ثبت خطا در لاگ: کد و نوع هشدار را یادداشت کنید یا در نرم‌افزار متصل به برد (مانند DSE Configuration Suite یا ComAp LiteEdit) ذخیره کنید.
- بررسی بصری موتور: نشتی شدید آب، پاشش گازوئیل، بوی سیم سوخته یا روغن‌ریزی در موتور رخ نداده باشد.
- تست دستی سنسور مربوطه: اگر خطای سنسوری وجود دارد، قبل از ریست، اتصالات فیزیکی سنسور را تکان دهید تا از عدم وجود لقی و اتصال کوتاه مطمئن شوید.
- اطمینان از دمای مجاز: در خطاهای مربوط به داغ شدن بیش از حد، هرگز فوراً آب سرد داخل رادیاتور نریزید؛ صبر کنید موتور با دمای محیط خنک شود تا از ترک برداشتن سرسیلندر جلوگیری شود.
جمع‌بندی و اقدامات بعدی
کدهای خطای برد دیزل ژنراتور دشمن سیستم شما نیستند؛ آنها نگهبانانی هستند که پیش از سوختن ژنراتور یا شاتون زدن موتور دیزل، سیستم را متوقف می‌کنند. کلید موفقیت تکنسین پای تابلو، عجله نکردن در استارت مجدد و تفکیک سریع خطاهای واقعی مکانیکی از هشدارهای کاذب مدارات الکتریکی و سنسورهاست.
