وقتی برق شهر ناگهان قطع می‌شود، یک ژنراتور خاموش به هیچ دردی نمی خورد؛ مگر این که در سریع ترین زمان ممکن و با رعایت تمام اصول ایمنی، وارد مدار شود. در نقطه مقابل، حتی یک لحظه تداخل میان برق شبکه سراسری و برق ژنراتور کافی است تا یک فاجعه گران قیمت رخ دهد: از آتش‌سوزی در تابلوی توزیع گرفته تا سوختن آلترناتور ژنراتور و آسیب به ترانسفورماتور پست محلی.
اینجاست که پای کلید چنج اور (Changeover Switch) یا همان کلید دو طرفه انتقال بار به میان می‌آید. اما موقع طراحی یا ارتقای تابلوی برق، همیشه یک دوراهی بزرگ پیش روی مهندسان و صاحبان کارگاه‌هاست: چنج اور دستی یا اتوماتیک؟ آیا پرداخت هزینه بالاتر برای سیستم اتوماتیک (ATS) همیشه لازم است؟ یا در خیلی از پروژه‌ها می‌توان با یک کلید دستی مطمئن، کار را جمع کرد؟
در این راهنما، این دو سیستم را از نظر نحوه کار، ایمنی، استهلاک ژنراتور، هزینه ها و سناریوهای واقعی مقایسه می‌کنیم تا بر اساس اولویت های پروژه تان بهترین تصمیم را بگیرید.
کلید چنج اور دستی (MTS) دقیقاً چیست و چطور کار می کند؟
کلید چنج اور دستی یا Manual Transfer Switch (MTS)، در واقع یک کلید دوراهی مکانیکی است که معمولاً به شکل کلید گردان (Cam Switch)، کلید زبانه، یا کلید های چنج اور اهرمی بزرگ (مانند کلید دوطرفه سوکومک یا تلرگان) داخل تابلو برق نصب می‌شود.

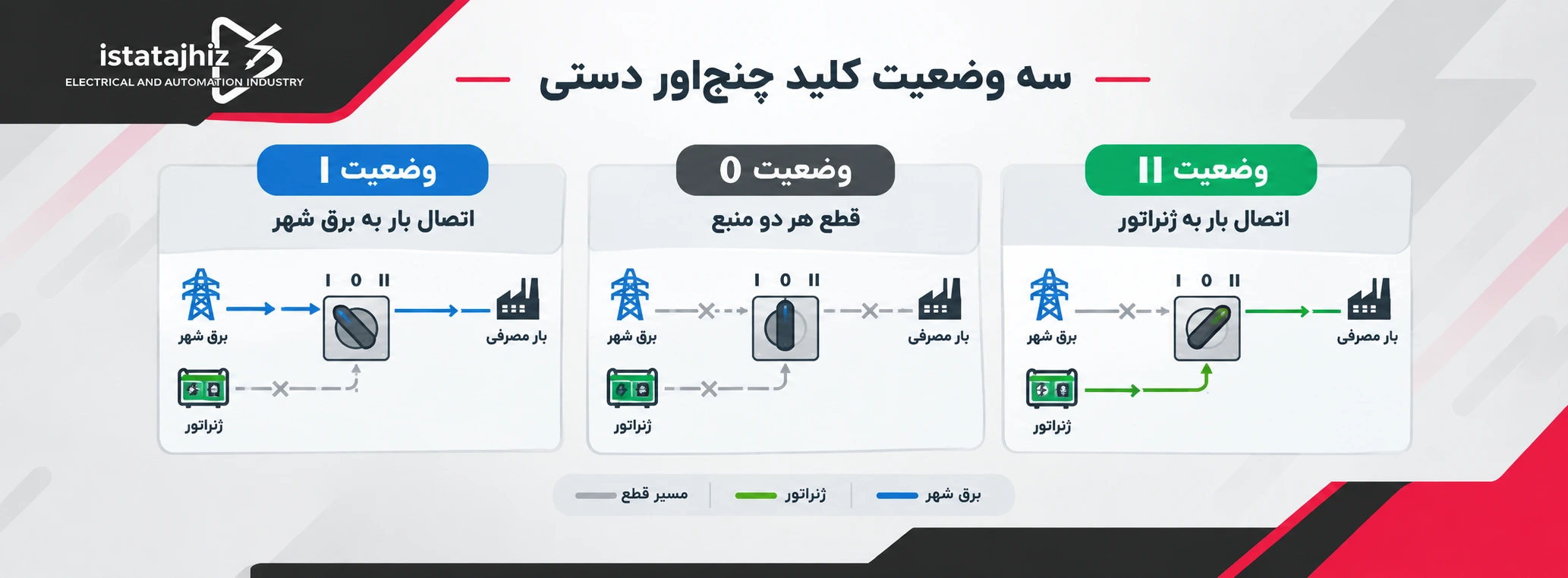

این کلیدها ۳ وضعیت مشخص دارند:
- وضعیت ۱: بار مصرفی به برق شبکه (شهر) متصل است.
- وضعیت صفر (OFF): مصرف کننده ها کاملاً از هر دو منبع ایزوله و قطع هستند.
- وضعیت ۲: بار مصرفی به برق خروجی دیزل ژنراتور متصل است.
در زمان قطعی برق چه اتفاقی می‌افتد؟
در سیستم دستی، صفر تا صد کار بر دوش اپراتور انسانی است:
- برق قطع می‌شود و محیط در خاموشی کامل فرو می‌رود.
- اپراتور باید خود را به اتاق دیزل ژنراتور یا محل تابلو برساند.
- ژنراتور را به‌صورت دستی استارت بزند و ۳۰ ثانیه تا یک دقیقه منتظر بماند تا دور موتور، فرکانس (۵۰ هرتز) و ولتاژ خروجی پایدار شود.
- اهرم کلید چنج‌اور را ابتدا از حالت «۱» به «صفر» ببرد تا اتصالات قبلی قطع شوند، و سپس روی حالت «۲» قرار دهد تا برق ژنراتور وارد مدار شود.
- وقتی برق شهر برگشت، مجدداً باید همین مسیر را طی کند: اهرم را به سمت برق شهر برگرداند و ژنراتور را خاموش کند.
نکته ایمنی حیاتی: کلید های چنج اور دستی استاندارد مجهز به اینترلاک مکانیکی (Mechanical Interlock) هستند. این سازوکار داخلی از نظر فیزیکی مانع از این می‌شود که وضعیت ۱ و ۲ هم زمان فعال شوند. به همین دلیل، استفاده از دو کلید مینیاتوری یا دو کلید اتوماتیک معمولی به جای کلید چنج‌اور استاندارد، نقض صریح اصول مهندسی برق است.
بیشتر بخوانید: آموزش سیم بندی و نقشه اتصالات برد کنترل دیزل ژنراتورکلید و تابلوی چنج اور اتوماتیک (ATS) چگونه کار می‌کند؟
سیستم چنج اور اتوماتیک یا Automatic Transfer Switch (ATS) برخلاف نوع دستی، فقط یک کلید نیست؛ بلکه یک سامانه هماهنگ الکترومکانیکی است. این سیستم معمولاً از یک کلید چنج اور موتوردار (Motorized Changeover) یا دو عدد کنتاکتور قفل شده به همراه یک برد کنترل دیزل ژنراتور (مانند بردهای دیپسی، داتکوم یا امکو) تشکیل شده است.

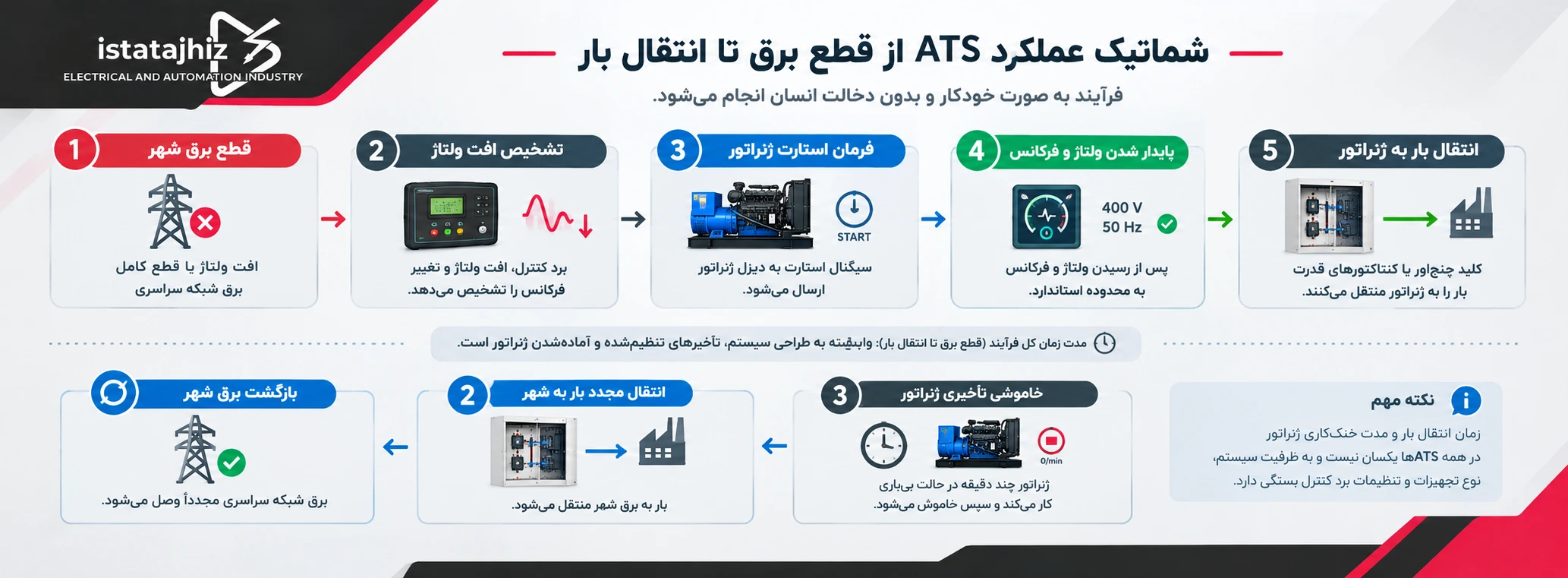

سناریوی کارکرد خودکار بدون دخالت انسان:
- پایش لحظه‌ای خط: سیستم همواره ولتاژ، فرکانس و تقارن فازهای برق شهر را اندازه می‌گیرد.
- تشخیص قطعی و صدور فرمان استارت: به محض قطع برق یا افت ولتاژ شدید، برد کنترل سیگنال استارت خودکار را به استارت دیزل‌ژنراتور ارسال می‌کند.
- پایداری منبع: موتور روشن می‌شود؛ به‌محض این‌که ولتاژ و فرکانس به محدوده استاندارد رسید، بوبین کلید موتوردار یا کنتاکتور ژنراتور تحریک می‌شود.
- انتقال بار: برق شهر قطع شده و بار بدون دخالت دست به ژنراتور منتقل می‌شود. کل این پروسه از لحظه رفتن برق تا بازگشت روشنایی معمولاً بین ۵ تا ۱۵ ثانیه زمان می‌برد.
- بازگشت به شهر و خنک‌کاری (Cool-down): با آمدن مجدد برق شهر، بار فوراً به شبکه برمی گردد؛ اما دیزل ژنراتور بلافاصله خاموش نمی‌شود، بلکه ۳ تا ۵ دقیقه در حالت بی‌باری کار می‌کند تا دمای توربوشارژر و روغن افت کند و سپس خاموش می‌شود.
جدول مقایسه چنج اور اتوماتیک و دستی
برای این‌که تصمیم گیری سریع تر شود، تفاوت‌های کلیدی هر دو سیستم را در جدول زیر کنار هم قرار داده‌ایم:
| پارامتر مقایسه | چنج‌اور دستی (MTS) | چنج‌اور اتوماتیک (ATS) | پیامد فنی در کارگاه و ساختمان |
|---|---|---|---|
| سرعت اتصال برق اضطراری | ۳ تا ۱۵ دقیقه (بسته به دسترسی اپراتور) | ۵ تا ۱۵ ثانیه (بدون دخالت انسان) | در تجهیزات حساس، چند دقیقه تأخیر یعنی توقف خط و خسارت مالی. |
| نیاز به حضور فرد مسئول | ۱۰۰٪ الزامی در هر بار قطعی و وصل | صفر درصد؛ کاملاً مستقل و خودکار | اگر برق نیمه‌شب قطع شود، سیستم دستی کاری از پیش نمی‌برد. |
| مکانیزم جابه‌جایی بار | اهرم مکانیکی دستی | موتور الکتریکی داخلی یا کنتاکتورهای قدرت | نوع موتوردار اصطکاک دست را حذف و قطع/وصل را شارپ‌تر می‌کند. |
| حفاظت چرخه خنک‌کاری ژنراتور | وابسته به صبر و حوصله اپراتور | مدیریت خودکار با تایمر برد کنترل | خنک نشدن موتور قبل از خاموشی، به سرسیلندر و توربو آسیب میزند. |
| اینترلاک حفاظتی | اینترلاک مکانیکی روی شفت | اینترلاک مکانیکی + الکتریکی (متقاطع) | دوبل شدن ایمنی در برابر اتصال کوتاه فازها. |
| هزینه اولیه خرید و راه‌اندازی | بسیار اقتصادی و مقرون‌به‌صرفه | حدود ۲ تا ۴ برابر بیشتر از دستی | ATS نیازمند برد، سنسورها، باتری شارژر و سیم‌کشی فرمان است. |
| حساسیت به نگهداری باتری | کم (می‌توان با هندل یا استارت دستی روشن کرد) | بسیار بالا (وابسته به سلامت باتری استارت) | بدون شارژر اتوماتیک و باتری سالم، تابلوی ATS کار نخواهد کرد. |
کدام سیستم برای ژنراتور شما بهتر است؟
هیچ نسخه‌ای وجود ندارد که برای همه پروژه‌ها یکسان باشد. در عمل، انتخاب بین کلید چنج‌اور دستی یا اتوماتیک به دو عامل اساسی وابسته است: هزینه هر دقیقه بی‌برقی چقدر است؟ و آیا اپراتور دائم در محل حضور دارد یا خیر؟
پروژه هایی که چنج اور دستی در آن ها عاقلانه ترین انتخاب است
- کارگاه‌های عمرانی، تیرچه‌بلوک و سنگ‌بری: در این محیط‌ها اپراتور همواره پای کار است و وقفه چند دقیقه‌ای خطری برای جان کسی یا سرمایه بزرگی ندارد.
- زمین‌های کشاورزی، باغات و پمپ‌های آبیاری: برای پمپاژ آب چاه، ۱۰ دقیقه وقفه هیچ ضرری متوجه پروژه نمی‌کند؛ در عوض، در هزینه‌های راه‌اندازی تابلو به شدت صرفه‌جویی می‌شود.
- پروژه‌هایی با بودجه اولیه محدود: خرید یک کلید چنج اور دستی باکیفیت و استاندارد به‌مراتب بهتر از سرهم کردن یک سیستم ATS غیراستاندارد با قطعات متفرقه است.
پروژه ای که سیستم اتوماتیک در آن ضروری است
- مراکز درمانی، کلینیک‌ها و اتاق‌های جراحی: تجهیزات احیا، ساکشن و اکسیژن‌ساز حتی برای ۲ دقیقه هم نباید بی‌برق بمانند.
- دیتاسنترها، اتاق سرور و تجهیزات شبکه: اگرچه UPS چند دقیقه برق را تأمین می‌کند، اما باتری‌ها توان محدودی دارند و دیزل‌ژنراتور باید زیر ۱۰ ثانیه تحویل بار را بگیرد.
- مرغداری‌ها، مزارع پرورش ماهی و سردخانه‌ها: در تابستان، قطع تهویه مرغداری حتی برای ۱۵ دقیقه می‌تواند منجر به تلفات سنگین گله شود.
- برج‌های مسکونی و اداری: آسانسورها، پمپ‌های آتش‌نشانی و روشنایی اضطراری راه‌پله‌ها باید در لحظه فعال شوند تا از محبوس شدن ساکنان جلوگیری شود.
مقاله مرتبط جهت مطالعه بیشتر : بهترین برندهای کلید چنج اور در بازار ایران
تجربیات میدانی و خطاهای رایج در انتخاب
بر اساس مشاهدات کارگاهی و مشکلات متعددی که خریداران در بازار لاله زار مطرح می‌کنند، چند نکته کلیدی وجود دارد که کمتر در دفترچه‌های راهنما پیدا می‌کنید:

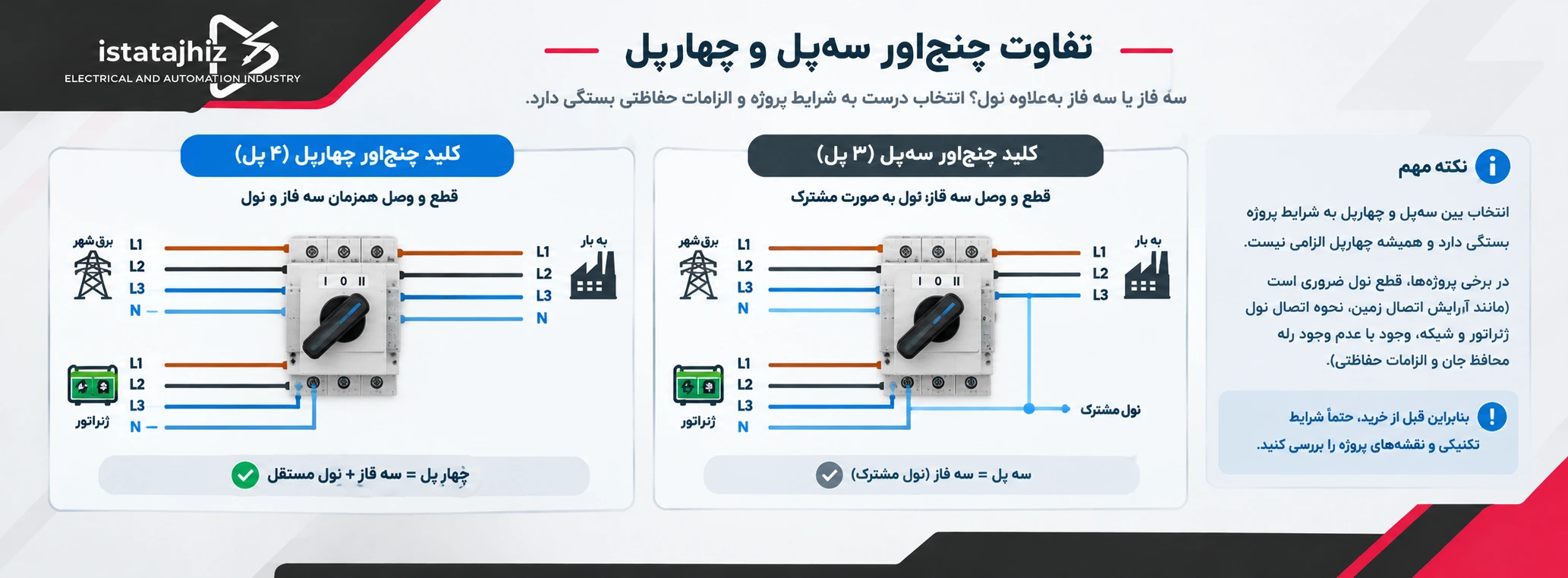

۱. اشتباه در انتخاب کلید ۳ پل به جای ۴ پل
در شبکه‌های برق سه‌فاز ایران، بسیاری از تابلوسازان برای کاهش هزینه از کلیدهای چنج‌اور ۳ پل استفاده می‌کنند و نول ژنراتور و شهر را در شینه نول به هم پیوند می‌دهند. این کار در سیستم‌هایی که رله محافظ جان (RCD) دارند، باعث خطای مداوم و قطع بی‌دلیل محافظ جان می‌شود. علاوه بر این، در زمان نامتعادلی بار یا صاعقه، جریان‌های گردشی نول می‌توانند به سیم‌پیچ ژنراتور آسیب بزنند. اگر امکان پذیر است، همواره از کلید چنج اور ۴ پل استفاده کنید تا نول نیز هم گام با فازها سوئیچ شود.
۲. نادیده گرفتن باتری‌شارژر اتوماتیک تابلویی
بزرگ‌ترین شوخی با یک تابلوی ATS گران قیمت این است که برای آن یک شارژر باتری دیزل ژنراتور دائمی (Float Charger) در نظر نگیرید. اگر برق شهر پس از چند هفته قطع شود و باتری استارت دیزل دشارژ شده باشد، پیشرفته‌ترین برد کنترل هم نمی‌تواند موتور را استارت بزند و کل تابلوی ATS عملاً از کار می‌افتد.
۳. خطر شوک حرارتی ناشی از خاموش کردن سریع (در چنج اور دستی)
وقتی دیزل‌ژنراتور زیر بار سنگین ۷۰ یا ۸۰ درصدی کار می‌کند، دمای محفظه احتراق و توربوشارژر به شدت بالا می‌رود. در کلیدهای دستی، اپراتور با آمدن برق شهر فوراً کلید را جابه‌جا کرده و بلافاصله سوییچ ژنراتور را خاموش می‌کند. این کار به دلیل قطع ناگهانی گردش روغن، باعث کربنیزه شدن روغن در یاتاقان‌های توربوشارژر و تاب برداشتن سرسیلندر می‌شود. اگر چنج اور دستی دارید، حتماً به اپراتور آموزش دهید که پس از قطع بار، اجازه دهد ژنراتور ۳ دقیقه درجا (Idle) کار کند.
چک لیست کاربردی پیش از خرید کلید چنج اور
قبل از ثبت سفارش نهایی، مشخصات زیر را بررسی کنید:
- جریان نامی (Amperage): جریان نامی کلید چنج‌اور (مثلاً ۱۶۰، ۲۵۰، ۴۰۰ یا ۶۳۰ آمپر) باید بر اساس حداکثر جریان نامی بار با در نظر گرفتن ضریب اطمینان حداقل ۲۰ تا ۳۰ درصدی انتخاب شود، نه صرفاً توان نامی ژنراتور در شرایط ایده‌آل.
- نوع بار (رده بهره‌برداری AC-23A در برابر AC-21A): اگر بارهای شما موتوری سنگین و سلفی هستند، کلید باید تحمل قطع زیر بار سلفی (رده AC-23) را داشته باشد.
- وجود اینترلاک دوبل در نوع اتوماتیک: مطمئن شوید سیستم علاوه بر قفل الکتریکی در مدار فرمان، حتماً از اینترلاک مکانیکی روی بدنه یا شفت کلید برخوردار باشد.
جمع بندی و نتیجه گیری
پاسخ به سوال «چنج اور دستی یا اتوماتیک؟» در واقع سنجش تعادل میان هزینه و ریسک خاموشی است. اگر در محیطی کار می‌کنید که دسترسی لحظه‌ای به تابلو ممکن است و چند دقیقه وقفه ضرر مالی جبران‌ناپذیری ندارد، یک کلید چنج اور دستی باکیفیت و مجهز به اینترلاک مکانیکی مطمئن ترین و کم‌هزینه‌ترین راهکار شما خواهد بود.
اما اگر سیستم‌های تهویه حساس، اتاق سرور، تجهیزات پزشکی یا خطوط تولید مداوم دارید، استفاده از تابلو و کلید چنج اور اتوماتیک (ATS) دیگر یک آپشن لوکس نیست، بلکه یک بیمه‌نامه ضروری برای بقای تجهیزات و کسب و کار شماست.
