در صنایع برق و الکترومکانیک، حفاظت تجهیزات الکتریکی به خصوص موتورهای سه فاز، اهمیت بالایی دارد. دو تجهیز پرکاربرد در این زمینه کلید حرارتی و رله بیمتال هستند. بسیاری از تکنسین ها و حتی مهندسان در انتخاب بین این دو، به دلیل شباهت های عملکردی دچار ابهام می شوند. این مقاله با هدف بررسی دقیق تفاوت های این دو تجهیز و ارائه راهنمای انتخاب صحیح، بر اساس منابع معتبر داخلی و خارجی تهیه شده است.

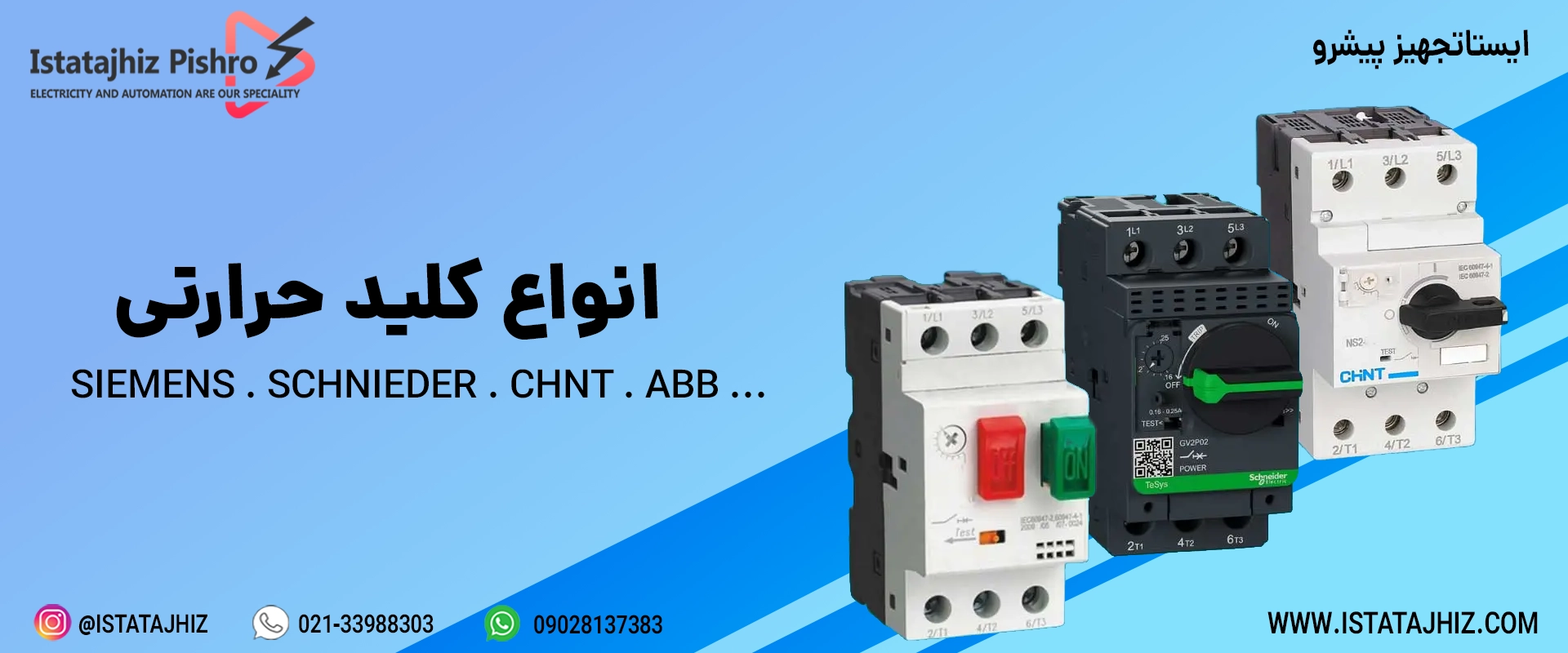

تعریف کلید حرارتی (Motor Protection Circuit Breaker)
کلید حرارتی یا به اختصار MPCB یک تجهیز حفاظتی مکانیکی-حرارتی است که وظیفه اصلی آن حفاظت موتور در برابر اضافه بار و گاهی اتصال کوتاه است. کلید حرارتی در واقع ترکیبی از یک کلید مینیاتوری قدرت و رله حرارتی در یک واحد است. اساس کار آن بر پایه انبساط یک تیغه یا صفحه دو فلزی (Bimetal) در اثر افزایش دما و نیز مکانیزم مغناطیسی برای قطع جریان اتصال کوتاه است.
ویژگی های اصلی کلید حرارتی
- حفاظت همزمان در برابر اضافه بار و اتصال کوتاه
- قابلیت قطع و وصل دستی مدار
- تنظیم محدوده جریان متناسب با توان موتور
- قطع سه فاز همزمان
- عملکرد سریع تر در شرایط اتصال کوتاه نسبت به رله بیمتال
رله بیمتال چیست ؟

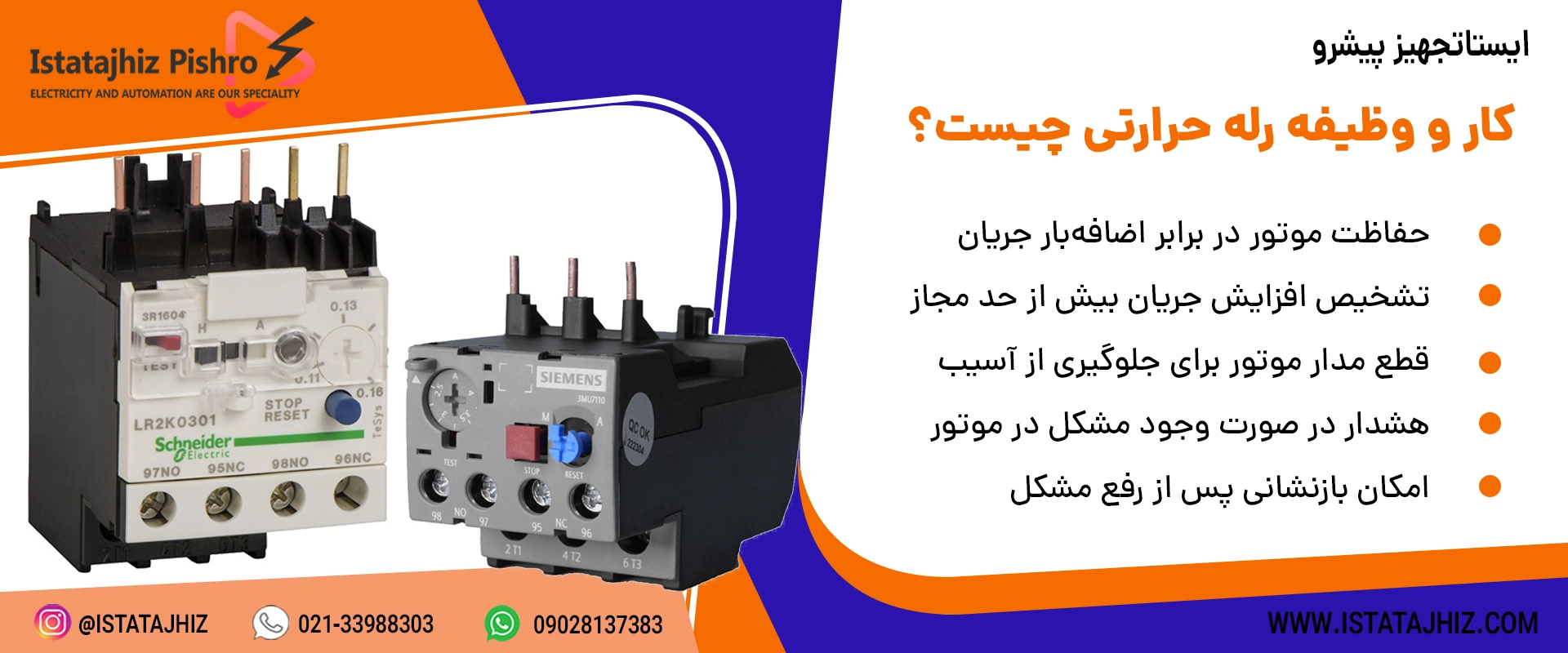

رله بیمتال (Thermal Overload Relay) یا رله حرارتی اضافه بار یک تجهیز حفاظتی است که به طور خاص برای حفاظت موتور در برابر اضافه بار طولانی مدت طراحی شده است. این تجهیز به تنهایی توانایی قطع مدار را ندارد و باید به همراه یک کنتاکتور استفاده شود.
نحوه عملکرد رله بی متال
درون رله بیمتال، یک یا چند نوار دو فلزی (Bimetal Strip) وجود دارد که در اثر عبور جریان بیش از حد، گرم شده و خم می شوند. این خم شدگی مکانیزم قطع را فعال می کند و کنتاکتور را از مدار خارج می کند.
ویژگی های اصلی رله بیمتال
- حفاظت فقط در برابر اضافه بار (نه اتصال کوتاه)
- نیازمند همکاری با کنتاکتور
- قابلیت تنظیم جریان نامی موتور
- دارای دو حالت ریست (دستی و اتوماتیک)
- هزینه کمتر نسبت به کلید حرارتی

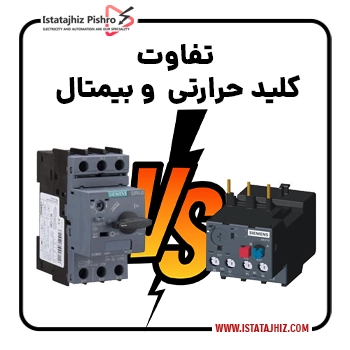

تفاوت کلید حرارتی و رله حرارتی از لحاظ ساختاری
| ویژگی | کلید حرارتی | رله بیمتال |
|---|---|---|
| ساختار | ترکیب رله حرارتی و کلید قطع مدار در یک تجهیز | تجهیز مجزا که بین کنتاکتور و موتور قرار میگیرد |
| مکانیزم قطع | حرارتی + مغناطیسی | فقط حرارتی |
| تعداد اجزا | واحد یکپارچه | نیاز به کنتاکتور برای عملکرد |
| حفاظت اتصال کوتاه | دارد | ندارد |
| قطع همزمان سهفاز | بله | از طریق کنتاکتور |
| ابعاد و فضا | بزرگتر و مستقل | کوچکتر، نیاز به نصب روی کنتاکتور |
تفاوت بیمتال و کلید حرارتی از لحاظ عملکردی
- نوع حفاظت
کلید حرارتی: اضافه بار + اتصال کوتاه
رله بیمتال: فقط اضافه بار
- سرعت عملکرد
کلید حرارتی: بسیار سریع در شرایط اتصال کوتاه
رله بیمتال: کندتر و تدریجی برای اضافه بار
- محل نصب
کلید حرارتی: قبل از موتور، جایگزین فیوز و رله
رله بیمتال: بین کنتاکتور و موتور
- امکان استفاده مستقل
کلید حرارتی: به تنهایی کار می کند
رله بیمتال: به تنهایی کار نمی کند
- هزینه
کلید حرارتی: گران تر
رله بیمتال: ارزان تر
مزایا و معایب کلید حرارتی و رله بیمتال
کلید حرارتی به دلیل ارائه حفاظت کامل تر در برابر اضافه بار و اتصال کوتاه، عدم نیاز به فیوز مجزا و سهولت نصب، گزینه ای کارآمد برای بسیاری از کاربردهاست، اما در عین حال هزینه بالاتر، حجم بزرگ تر و نیاز به تعویض کامل در صورت خرابی، از معایب آن محسوب می شود. در مقابل، رله بیمتال با قیمت پایین، قابلیت تعویض و تعمیر ساده و اشغال فضای کمتر روی کنتاکتور، انتخابی اقتصادی تر است، هرچند که به دلیل عدم حفاظت در برابر اتصال کوتاه و وابستگی به تجهیزات مکمل، محدودیت هایی در استفاده دارد.
راهنمای انتخاب بین کلید حرارتی و رله بیمتال
انتخاب بین کلید حرارتی و رله بیمتال به عواملی مانند بودجه پروژه، شرایط کاری موتور (ثابت یا متغیر بودن بار)، احتمال وقوع اتصال کوتاه، فضای در دسترس در تابلو برق و همچنین نیاز به سرعت قطع بالا یا حفاظت تدریجی بستگی دارد. هر یک از این تجهیزات با توجه به ویژگی ها و محدودیت هایشان، در شرایط خاص عملکرد بهینه ای دارند و انتخاب صحیح، تاثیر مستقیمی بر افزایش ایمنی و طول عمر سیستم خواهد داشت.
به طور کلی، در صورتی که به دنبال حفاظت کامل در برابر اضافه بار و اتصال کوتاه هستید و محدودیتی از نظر فضا یا بودجه ندارید، کلید حرارتی بهترین گزینه است. اما اگر سیستم شما پیش تر مجهز به حفاظت اتصال کوتاه مجزا (مانند فیوز یا کلید اتوماتیک) است و می خواهید راهکاری اقتصادی و کم حجم داشته باشید، استفاده از رله بیمتال انتخاب مناسب تری خواهد بود.
کاربردهای کلید حرارتی
- حفاظت موتورهای سه فاز کوچک و متوسط
- تابلوهای صنعتی که محدودیت فضا دارند
- جایگزینی فیوز + رله حرارتی
- کاربردهایی که احتمال اتصال کوتاه زیاد است
کاربردهای رله بیمتال
- حفاظت موتورهای بزرگ که فیوز یا کلید جداگانه برای اتصال کوتاه دارند.
- سیستم های دارای کنتاکتور و مدار فرمان
- خطوط تولیدی که نیاز به حفاظت تدریجی دارند
- مواقعی که هزینه پایین تر اهمیت دارد
تفاوت در نگهداری و تعمیرات
کلید حرارتی و رله بیمتال از نظر نگهداری و تعمیرات نیز تفاوت دارند. رله بیمتال به دلیل ساختار ساده و قطعات مجزا، در صورت خرابی به راحتی قابل تعویض یا تعمیر است، اما کلید حرارتی به دلیل یکپارچه بودن ساختار، در اغلب موارد نیاز به تعویض کامل دارد. این موضوع می تواند در هزینه های نگهداری طولانی مدت تأثیرگذار باشد.
طول عمر و پایداری عملکرد
کلید حرارتی معمولاً به دلیل طراحی مقاوم تر و وجود مکانیزمهای حفاظتی چندگانه، طول عمر بالاتری دارد و در برابر نوسانات ناگهانی جریان پایدارتر عمل می کند. رله بیمتال با وجود عمر مناسب، بیشتر در کاربردهایی که جریان راه اندازی و بارگذاری ثابت دارند، بهترین عملکرد را ارائه می دهد.
مقایسه از نظر سرعت واکنش
در شرایط اتصال کوتاه، کلید حرارتی با استفاده از مکانیزم مغناطیسی در چند میلی ثانیه مدار را قطع می کند، در حالی که رله بیمتال برای واکنش به اضافه بار به زمان بیشتری نیاز دارد تا نوار دو فلزی گرم شده و عمل کند. این تفاوت سرعت، انتخاب تجهیز مناسب را در پروژه هایی که نیاز به واکنش سریع دارند، تعیین می کند.
سخن پایانی
کلید حرارتی و رله بیمتال هر دو تجهیزات مهمی در حفاظت موتورهای الکتریکی هستند، اما تفاوت اصلی آن ها در نوع حفاظت، ساختار و قابلیت استفاده مستقل است. کلید حرارتی راه حلی یکپارچه و کامل ارائه می دهد، در حالی که رله بیمتال اقتصادی تر و ساده تر است، ولی نیاز به تجهیزات مکمل دارد. شناخت دقیق این تفاوت ها به انتخاب صحیح و افزایش طول عمر تجهیزات کمک شایانی خواهد کرد.
در این مقاله ما راهنمایی کاملی برای انتخاب میان کلید حرارتی و رله حرارتی به شما ارائه دادیم. با این حال اگر هنوز نمیتوانید انتخاب کنید، توصیه ما به شما این است که از کارشناسان سایت ایستاتجهیز پیشرو کمک بگیرید.
