چگونه آمپر مناسب کلید چنج اور را محاسبه کنیم؟

انتخاب آمپر مناسب برای کلید چنج اور اتوماتیک (ATS) یکی از مهم‌ترین مراحل در طراحی سیستم برق اضطراری است. اگر ظرفیت ATS کمتر از جریان موردنیاز بار انتخاب شود، کلید ممکن است در شرایط بهره‌برداری تحت فشار قرار بگیرد و با افزایش دما و کاهش عمر تجهیزات مواجه شود. از طرف دیگر، انتخاب یک کلید برق شهر و ژنراتور بسیار بزرگ‌ تر از نیاز واقعی نیز لزوماً عملکرد بهتری ایجاد نمی‌کند و می‌تواند هزینه خرید و اجرای تابلو را افزایش دهد.

یکی از اشتباهات رایج این است که آمپر ATS را مستقیماً از روی ظرفیت ژنراتور انتخاب کنیم. برای مثال، ژنراتور 100 کاوا الزاماً به ATS با ظرفیت 100 آمپر نیاز ندارد. برای انتخاب صحیح باید جریان بار، ولتاژ، تعداد فازها، ضریب توان، نوع بار و در بارهای موتوری، شرایط راه‌اندازی نیز بررسی شود.

در این مقاله، روش محاسبه آمپر موردنیاز ATS را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم و با چند مثال عددی نشان می‌دهیم که چگونه از روی توان یا ظرفیت بار به آمپر مناسب چنج اور برسیم.

آمپر کلید چنج اور اتوماتیک (ATS) به چه معناست؟

آمپر درج‌شده روی کلید چنج اور، بیانگر جریان نامی قابل تحمل تجهیز در شرایط کاری مشخص است. برای مثال، وقتی روی یک ATS عدد 160A درج شده است، این عدد به ظرفیت جریان کاری نامی آن مربوط می‌شود و نباید آن را با توان ژنراتور یا ظرفیت اتصال کوتاه سیستم یکی دانست.

ATSها در ظرفیت‌های مختلفی تولید می‌شوند؛ برای مثال:

• 40 آمپر
• 63 آمپر
• 100 آمپر
• 160 آمپر
• 250 آمپر
• 400 آمپر
• 630 آمپر

البته رنج‌های قابل انتخاب به سازنده و سری محصول بستگی دارد.

در استاندارد IEC 60947-6-1:2026، تجهیزات انتقال منبع (Transfer Switching Equipment) برای انتقال بار بین منابع تغذیه در سیستم‌های فشار ضعیف تعریف و الزامات آن‌ها مشخص شده است. این استاندارد، تجهیزات انتقال دستی، از راه دور و اتوماتیک را پوشش می‌دهد.

بنابراین برای انتخاب ATS نباید فقط به عدد آمپر روی محصول توجه کرد؛ مشخصات دیگری مانند ولتاژ کاری، تعداد پل‌ها و مشخصات تحمل اتصال کوتاه نیز باید با شرایط سیستم مطابقت داشته باشند.

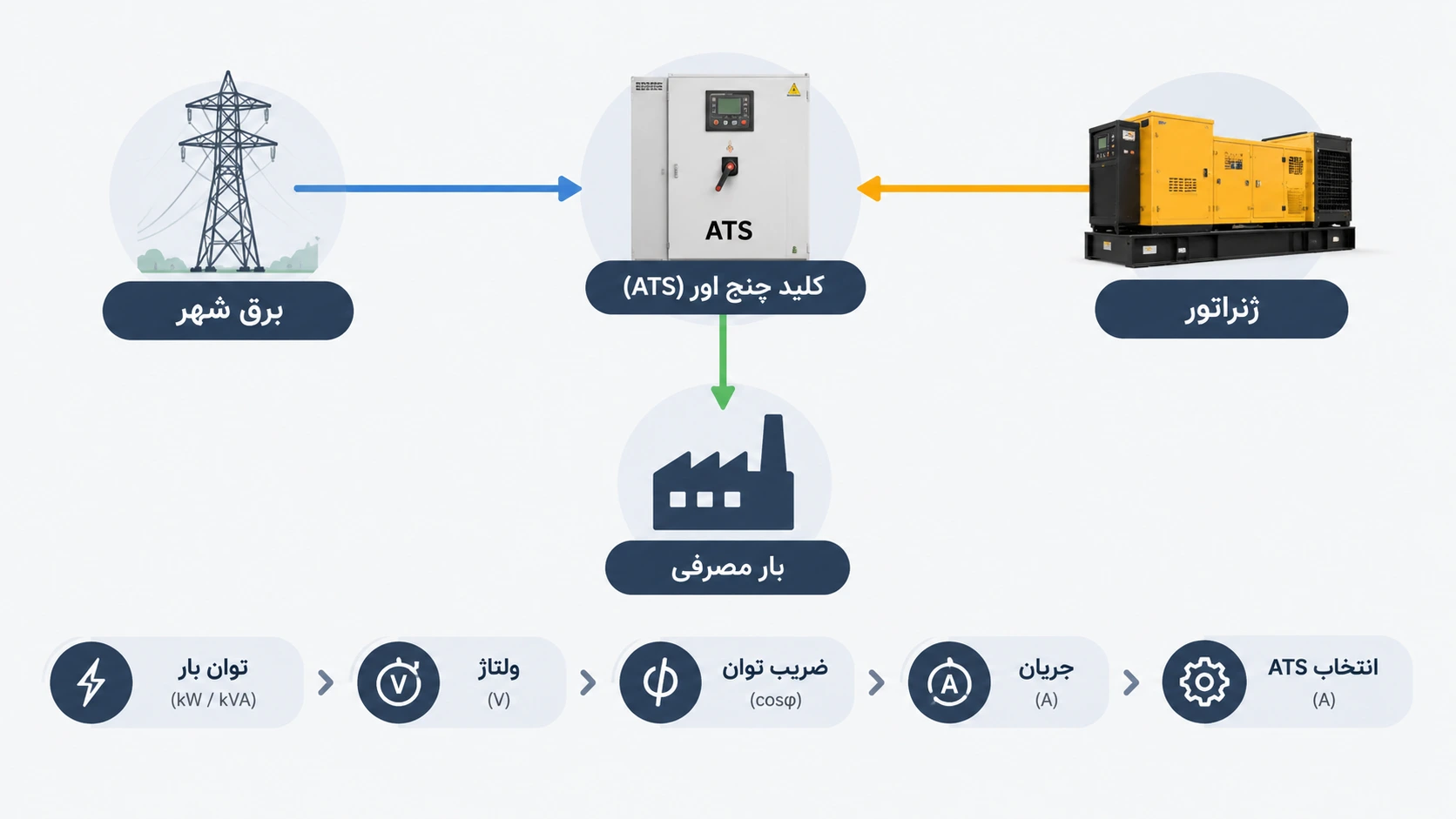

برای انتخاب آمپر ATS چه اطلاعاتی نیاز داریم؟

قبل از محاسبه آمپر کلید چنج اور، بهتر است اطلاعات اصلی سیستم را مشخص کنیم. مهم‌ترین موارد عبارت‌اند از:

1. توان مصرفی بار

اول باید مشخص شود چه میزان باری قرار است از طریق ATS تغذیه شود.

برای مثال ممکن است بار موردنظر شامل موارد زیر باشد:

• موتورهای الکتریکی
• پمپ‌ها
• سیستم‌های تهویه
• روشنایی
• تابلوهای توزیع
• تجهیزات کنترلی
• ماشین‌آلات صنعتی

نکته مهم این است که بار واقعی متصل به خروجی ATS باید مبنای محاسبه قرار گیرد، نه صرفاً ظرفیت اسمی ژنراتور.

2. ولتاژ سیستم

ولتاژ تأثیر مستقیمی بر جریان موردنیاز دارد.

در سیستم‌های رایج ایران معمولاً با این مقادیر مواجه هستیم:

• 230 ولت تک‌ فاز
• 400 ولت سه‌ فاز

البته محاسبه باید بر اساس ولتاژ واقعی سیستم و مشخصات منبع انجام شود.

3. تک‌فاز یا سه‌فاز بودن سیستم

فرمول محاسبه جریان در مدار تک‌فاز و سه‌فاز متفاوت است. بنابراین قبل از محاسبه باید مشخص باشد که ATS در چه سیستمی نصب خواهد شد.

4. ضریب توان

در بارهای AC، به‌خصوص بارهای صنعتی، ضریب توان نیز روی رابطه بین توان اکتیو و جریان تأثیر دارد.

اگر توان بار بر حسب kW مشخص شده باشد، در محاسبه جریان باید ضریب توان نیز در نظر گرفته شود.

5. نوع بار

بارهای مقاومتی، موتوری و ترکیبی رفتار یکسانی ندارند.

برای مثال، یک بار مقاومتی ممکن است جریان راه‌اندازی قابل‌ توجهی نداشته باشد، اما موتور، پمپ یا کمپرسور می‌ تواند در زمان راه‌ اندازی جریان بسیار بیشتری نسبت به جریان نامی خود ایجاد کند.

6. جریان راه‌اندازی بارهای موتوری

اگر ATS قرار است بارهایی مانند موتور، پمپ، کمپرسور یا فن را تغذیه کند، شرایط راه‌اندازی آن‌ها نیز باید بررسی شود. در چنین پروژه‌هایی انتخاب ATS صرفاً بر اساس جریان کارکرد عادی بار می‌تواند کافی نباشد.

چگونه آمپر موردنیاز ATS را محاسبه کنیم؟

روش محاسبه به این بستگی دارد که اطلاعات بار به صورت توان اکتیو (kW) یا توان ظاهری (kVA) ارائه شده باشد.

محاسبه آمپر ATS در سیستم تک‌ فاز

اگر توان بار بر حسب کیلووات مشخص باشد، برای یک سیستم تک‌فاز می‌توان از رابطه زیر استفاده کرد:

I = P / (V × cosφ)

که در آن:

• I = جریان بر حسب آمپر
• P = توان اکتیو بر حسب وات
• V = ولتاژ بر حسب ولت
• cosφ = ضریب توان

مثال

فرض کنید یک بار تک‌ فاز دارای مشخصات زیر باشد:

• توان: 18 کیلووات
• ولتاژ: 230 ولت
• ضریب توان: 0.9

جریان بار برابر است با:

I = 18000 / (230 × 0.9)

I ≈ 87A

بنابراین جریان کاری محاسبه‌ شده حدود 87 آمپر است.

در این حالت نمی‌ توان صرفاً به دنبال ATS دقیقاً 87 آمپر بود؛ بلکه باید از بین ظرفیت‌های استاندارد سازنده، گزینه‌ای که حداقل جریان موردنیاز را به‌صورت مناسب پوشش می‌دهد بررسی شود. برای مثال، اگر رنج بعدی سازنده 100A باشد، ATS 100A می‌تواند گزینه بررسی باشد؛ البته انتخاب نهایی باید با مشخصات واقعی تجهیز و شرایط نصب تطبیق داده شود.

محاسبه آمپر ATS در سیستم سه‌ فاز

در سیستم سه‌ فاز، اگر توان بر حسب کیلووات باشد، رابطه به شکل زیر است:

I = P / (√3 × V × cosφ)

در این رابطه:

• I = جریان خط بر حسب آمپر
• P = توان اکتیو بر حسب وات
• V = ولتاژ خط به خط
• cosφ = ضریب توان

مثال محاسبه برای بار 75 کیلووات

فرض کنید یک مجموعه صنعتی دارای این مشخصات باشد:

• توان بار: 75kW
• ولتاژ: 400V
• سیستم: سه‌فاز
• ضریب توان: 0.8

ابتدا توان را به وات تبدیل می‌کنیم:

75kW = 75000W

سپس:

I = 75000 / (1.732 × 400 × 0.8)

نتیجه:

I ≈ 135A

بنابراین جریان کاری بار حدود 135 آمپر است.

اگر ظرفیت‌های استاندارد موجود شامل 125A و 160A باشند، ظرفیت 125A برای این جریان کافی نیست و 160A گزینه‌ای است که باید برای انتخاب نهایی بررسی شود.

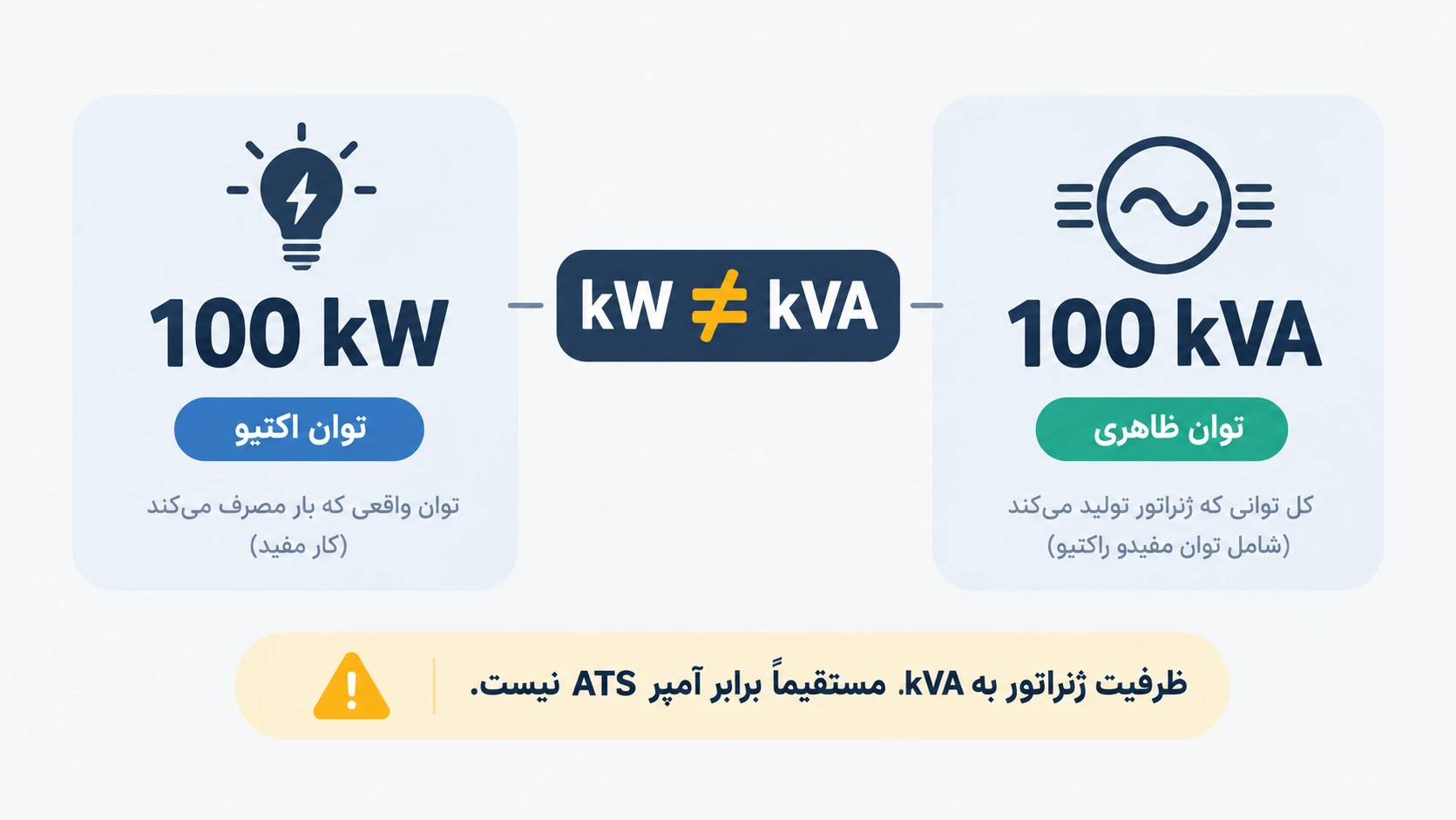

اگر توان بر حسب kVA باشد، آمپر ATS چگونه محاسبه می‌ شود؟

گاهی به جای توان اکتیو، ظرفیت منبع یا بار بر حسب kVA اعلام می‌شود. در این حالت، نیازی به وارد کردن ضریب توان در فرمول نیست؛ زیرا kVA خود بیانگر توان ظاهری است.

برای سیستم سه‌فاز:

I = S / (√3 × V)

که در آن:

• I = جریان بر حسب آمپر
• S = توان ظاهری بر حسب VA
• V = ولتاژ خط به خط

مثال: ژنراتور 100kVA

فرض کنید یک ژنراتور سه‌فاز با ظرفیت:

100kVA

و ولتاژ:

400V

داریم.

جریان نامی تقریبی ژنراتور:

I = 100000 / (1.732 × 400)

I ≈ 144A

یعنی یک ژنراتور 100kVA در سیستم سه‌فاز 400 ولت، جریان نامی حدود 144 آمپر دارد.

پس می‌بینیم که:

100kVA با 100A یکسان نیست.

این تفاوت یکی از مهم‌ترین نکات در انتخاب ATS است.

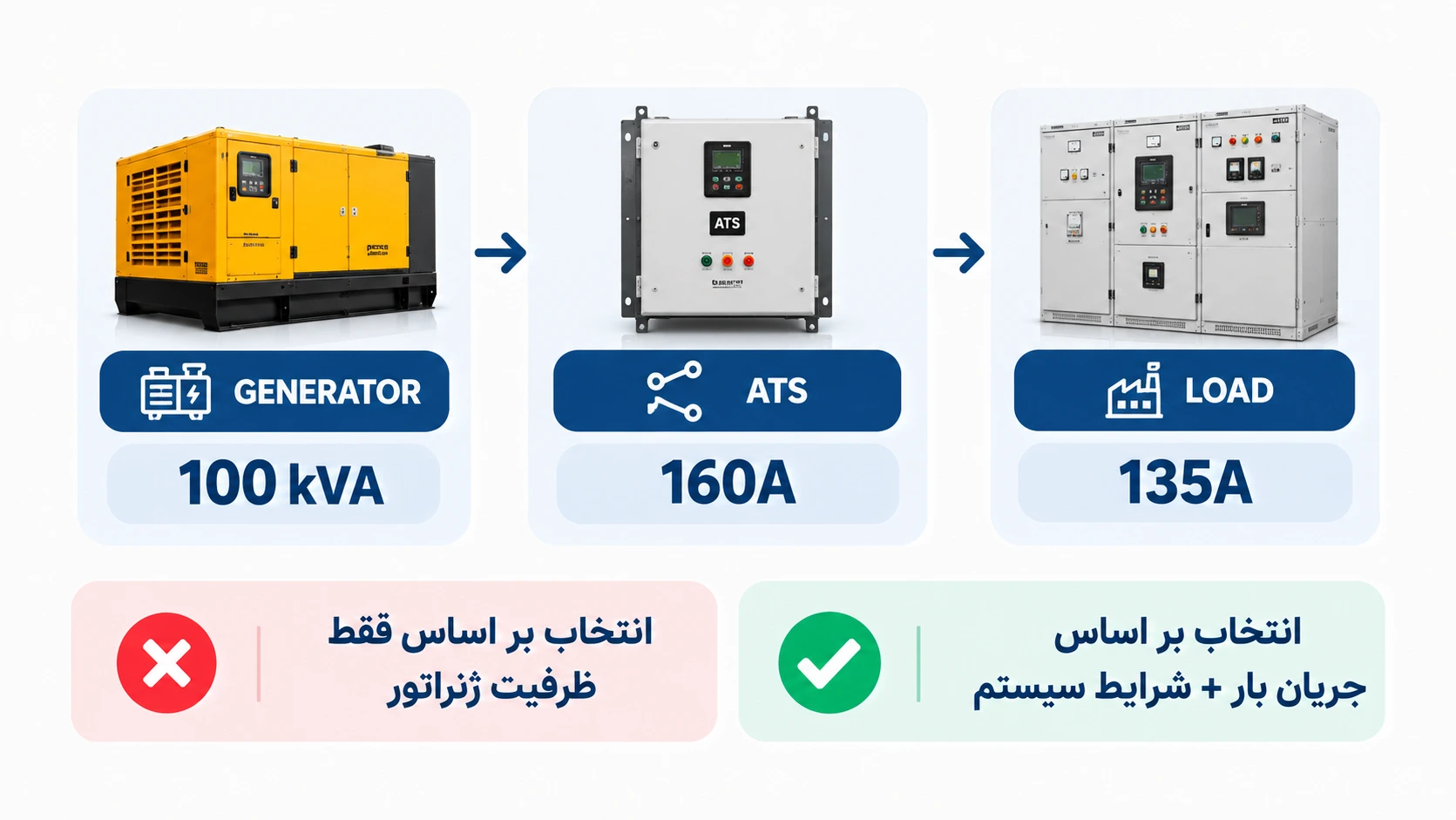

آیا آمپر ATS باید با آمپر ژنراتور برابر باشد؟

خیر، لزوماً چنین نیست. ظرفیت ژنراتور نشان‌ دهنده توانایی آن برای تأمین توان الکتریکی است، در حالی که آمپر ATS به جریانی مربوط می‌شود که تجهیز انتقال باید در مسیر بار تحمل کند. برای مثال، فرض کنید یک ژنراتور 100kVA در اختیار داریم، اما بار واقعی متصل به ATS در شرایط بهره‌ برداری فقط 90 آمپر است.

در این شرایط نمی‌توان فقط به دلیل 100kVA بودن ژنراتور نتیجه گرفت که ATS باید دقیقاً بر اساس ظرفیت کامل ژنراتور انتخاب شود. از طرف دیگر، اگر بار واقعی نزدیک به ظرفیت کامل ژنراتور باشد، ظرفیت ATS نیز باید متناسب با جریان موردنیاز انتخاب شود.

بنابراین:

ظرفیت ژنراتور → مشخص‌کننده توان منبع

جریان بار → مبنای اصلی انتخاب ظرفیت عبوری ATS

البته در طراحی واقعی باید ظرفیت منبع اضطراری، بار قابل انتقال، شرایط بهره‌برداری و الزامات سازنده نیز با یکدیگر هماهنگ باشند. Schneider Electric نیز در راهنمای انتخاب ATS بر بررسی مشخصات سیستم و بار برای انتخاب صحیح Transfer Switch تأکید می‌کند.

بعد از محاسبه جریان، چه آمپری برای ATS انتخاب کنیم؟

فرض کنید جریان محاسبه‌شده بار 137 آمپر است. انتخاب یک ATS دقیقاً با همین عدد معمولاً ممکن نیست، زیرا تجهیزات در رنج‌های استاندارد مشخصی عرضه می‌شوند.

در این شرایط باید ظرفیت‌های موجود سازنده را بررسی کنیم و گزینه‌ای را انتخاب کنیم که بتواند جریان موردنیاز را پوشش دهد.

برای نمونه:

این جدول یک راهنمای ساده برای درک فرآیند انتخاب است و جایگزین جدول فنی سازنده یا طراحی مهندسی پروژه نیست. رنج‌های واقعی، شرایط نصب و مشخصات قابل‌تحمل هر ATS باید از کاتالوگ همان محصول بررسی شود.

آیا باید ATS را بزرگ‌ تر از جریان محاسبه‌ شده انتخاب کرد؟

در بسیاری از پروژه‌ها، انتخاب دقیقاً برابر با جریان محاسبه‌شده مناسب نیست؛ اما این موضوع به معنی استفاده از یک ضریب ثابت برای همه پروژه‌ها نیز نیست. برای مثال، اگر جریان محاسبه‌شده 137A باشد و سازنده رنج‌های 125A و 160A را ارائه کند، 125A نمی‌تواند جریان کاری محاسبه‌شده را پوشش دهد و گزینه 160A باید بررسی شود.

اما اگر جریان محاسبه‌شده 95A باشد و ATS های 100A و 160A در دسترس باشند، لزوماً دلیلی برای انتخاب 160A وجود ندارد. بنابراین هدف این نیست که همیشه «بزرگ‌ ترین آمپر ممکن» انتخاب شود؛ هدف، انتخاب مناسب‌ترین رنج استاندارد با توجه به بار، شرایط بهره‌برداری و مشخصات سازنده است.

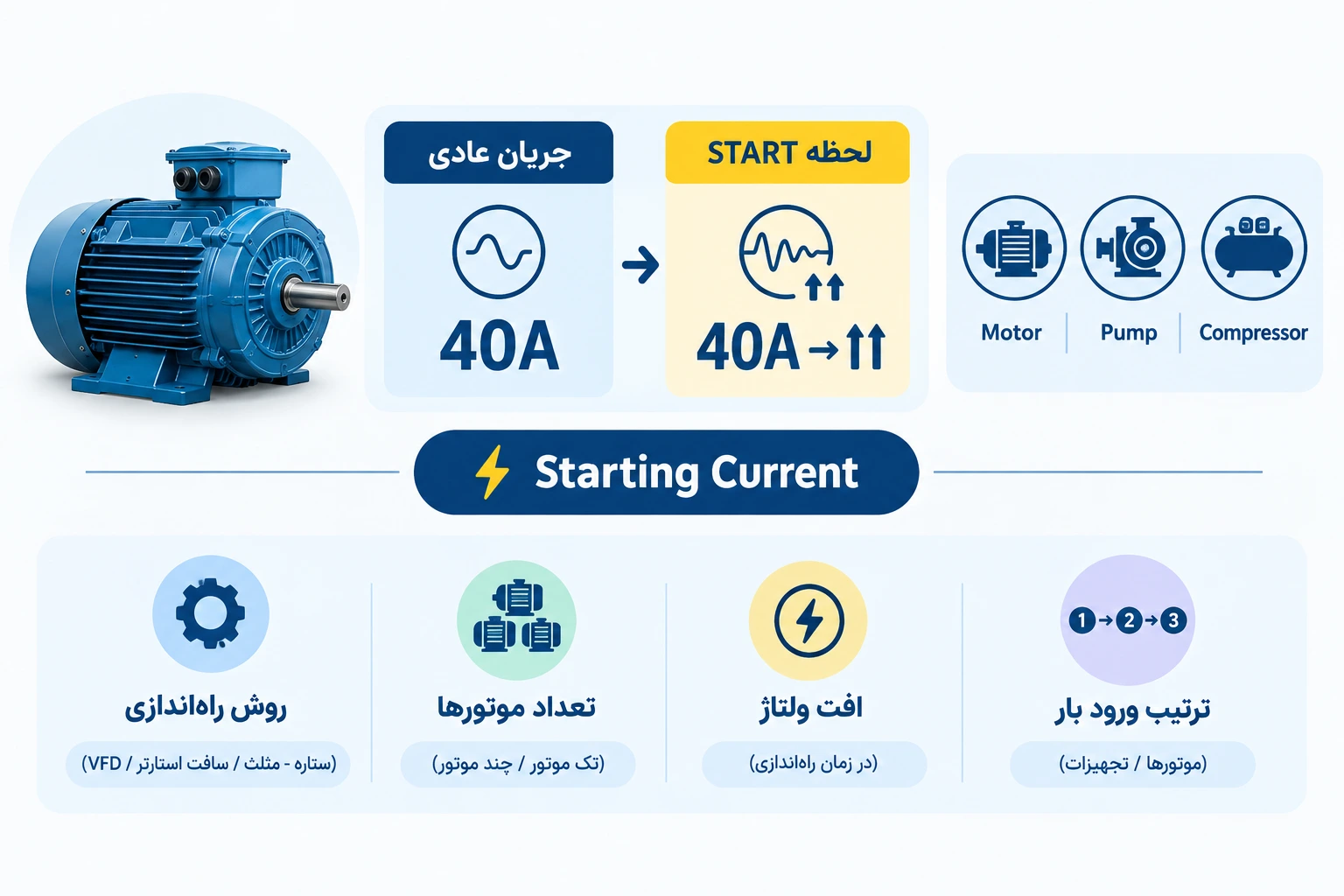

آیا جریان راه‌ اندازی موتور روی انتخاب ATS تأثیر دارد؟

بله، به‌خصوص در سیستم‌ هایی که بخش قابل‌ توجهی از بار را موتورهای الکتریکی تشکیل می‌ دهند. الکتروموتورها، پمپ‌ها، کمپرسورها و فن‌ها ممکن است در زمان راه‌اندازی جریانی بالاتر از جریان کارکرد عادی خود داشته باشند.

برای مثال، فرض کنید یک موتور در حالت عادی 40 آمپر جریان می‌کشد. این عدد فقط جریان کارکرد موتور است و لزوماً نشان‌دهنده شرایط راه‌اندازی آن نیست. اگر چند موتور به‌صورت هم‌زمان یا پشت سر هم وارد مدار شوند، شرایط انتقال بار نیز باید بررسی شود.

در چنین پروژه‌ای باید علاوه بر ATS، موارد زیر نیز در نظر گرفته شوند:

• روش راه‌اندازی موتور
• تعداد موتورهای هم‌زمان
• ظرفیت ژنراتور
• افت ولتاژ هنگام راه‌اندازی
• تنظیمات حفاظتی
• ترتیب وارد شدن بارها به مدار

بنابراین برای بارهای موتوری، انتخاب ATS صرفاً با یک محاسبه ساده جریان نامی تمام نمی‌شود.

جدول سریع محاسبه آمپر ژنراتور سه‌فاز 400 ولت

اگر ظرفیت ژنراتور بر حسب kVA اعلام شده باشد، می‌توان برای یک سیستم سه‌ فاز 400 ولت، جریان تقریبی را از رابطه زیر به دست آورد:

I = kVA × 1000 / (1.732 × 400)

نمونه مقادیر:

این جدول جریان نامی تقریبی منبع در شرایط مشخص‌شده را نشان می‌دهد و به‌تنهایی جدول انتخاب ATS نیست. برای انتخاب چنج اور باید مشخص شود چه مقدار از این ظرفیت واقعاً قرار است به بار منتقل شود و ATS انتخابی چه مشخصات نامی و حفاظتی دارد.

جمع‌ بندی

برای انتخاب آمپر مناسب کلید چنج اور اتوماتیک، نباید فقط به ظرفیت ژنراتور نگاه کرد. ابتدا باید جریان واقعی بار را بر اساس توان، ولتاژ، تعداد فازها و در صورت استفاده از توان اکتیو، ضریب توان محاسبه کرد.

پس از به‌دست آوردن جریان، نوع بار و به‌خصوص بارهای موتوری و شرایط راه‌اندازی آن‌ها بررسی می‌شود. سپس از میان رنج‌ های استاندارد سازنده، ظرفیتی انتخاب می‌شود که بتواند جریان موردنیاز را به‌صورت مناسب پوشش دهد.

برای مثال، اگر جریان محاسبه‌ شده یک بار سه‌ فاز 400 ولت حدود 135 آمپر باشد، در صورت وجود رنج‌ های 125A و 160A، گزینه 160A برای بررسی مناسب‌تر است. اما انتخاب نهایی تنها به عدد آمپر محدود نمی‌شود و باید مشخصاتی مانند تعداد پل، ولتاژ کاری، قدرت تحمل اتصال کوتاه و هماهنگی با تجهیزات حفاظتی نیز بررسی شوند.

استاندارد IEC 60947-6-1:2026 نیز چارچوب فنی تجهیزات انتقال منبع از جمله تجهیزات انتقال اتوماتیک را پوشش می‌دهد؛ بنابراین برای پروژه‌های صنعتی و حساس، انتخاب ATS باید بر اساس مشخصات فنی کامل تجهیز و شرایط واقعی سیستم انجام شود.
