بانک خازنی یا تابلو اصلاح ضریب قدرت یکی از مؤثرترین روش های بهبود ضریب توان (Power Factor Correction) در شبکه برق صنعتی و توزیع است. به زبان ساده، وقتی در یک کارخانه یا مجموعه صنعتی موتورهای الکتریکی و بارهای القایی زیادی کار می کنند، بخشی از توان مصرفی صرف میدان مغناطیسی می شود و عملاً به شکل مفید به کار تبدیل نمی شود. نتیجه اش پایین آمدن ضریب توان و در نهایت، افزایش تلفات و هزینه برق است.
تابلو بانک خازنی با جبران این توان راکتیو، به متعادل شدن شبکه کمک می کند و از تلفات آن جلوگیری می کند. اما موردی که باید به آن توجه شود این است که اگر نصب و راه اندازی همین بانک خازنی به درستی انجام نشود، می تواند منجر به بروز مشکلاتی از جمله نوسان ولتاژ و یا حتی آسیب به تجهیزات شود. در این مقاله، مهمترین نکاتی که باید قبل از راه اندازی بانک خازن بدانید را به زبان ساده و کاملاً فنی مرور می کنیم.
تحلیل دقیق نیاز و محل نصب
اولین قدم قبل از نصب تابلو بانک خازنی، بررسی دقیق نیاز واقعی شبکه است. برای این کار باید با استفاده از دستگاه پاورآنالایزر یا ابزارهای اندازه گیری دقیق، مقدار توان اکتیو، راکتیو و ضریب توان فعلی سیستم را ثبت کنید. این داده ها مشخص می کنند چه مقدار خازن (بر حسب kVAr) برای رسیدن به ضریب توان مطلوب (معمولاً حدود ۰٫۹۵ یا بالاتر) نیاز دارید. اگر این مرحله به درستی انجام نشود، ممکن است ظرفیت بانک خازن بیش از حد یا کمتر از نیاز انتخاب شود و در نتیجه نه تنها بهبود قابل توجهی ایجاد نکند، بلکه باعث نوسان یا افزایش ولتاژ در شبکه شود.
علاوه بر میزان ظرفیت، محل نصب تابلو اصلاح ضریب قدرت نیز اهمیت زیادی دارد. در بسیاری از کارخانه ها نصب آن در تابلوی اصلی توزیع برق باعث بهبود کلی عملکرد سیستم و کاهش جریان راکتیو در کل شبکه می شود. با این حال، در بعضی موارد که بارهای القایی بزرگ مثل موتورها یا خطوط تولید در نقاط خاصی متمرکز هستند، نصب خازن به صورت محلی (نزدیک همان بارها) بازده بالاتری دارد و تلفات کابل و افت ولتاژ را کاهش می دهد. انتخاب بهترین محل، باید بر اساس نوع بار، ساختار شبکه و نتایج اندازه گیری انجام شود تا بیشترین بهره وری و کمترین خطر برای تجهیزات حاصل گردد.
بررسی استانداردها و مشخصات فنی
برای اطمینان از عملکرد ایمن و طول عمر بالای بانک خازن، لازم است تمام تجهیزات بر اساس استانداردهای بین المللی مانند IEC 60831 (برای خازن فشار ضعیف)، IEC 61921 (برای تابلو بانک خازنی) و IEEE 1036 انتخاب شوند. این استانداردها مشخصاتی مثل کلاس حرارتی، نوع عایق، زمان تخلیه و الزامات حفاظتی را تعیین می کنند و رعایت آن مانع بروز مشکلاتی مانند داغی بیش از حد یا خرابی زودرس خازن می شود.
یکی از نکات مهم، انتخاب ولتاژ نامی مناسب خازن است. در بسیاری از شبکه ها، ولتاژ واقعی از مقدار نامی کمی بالاتر است (برای مثال در شبکه ۴۰۰ ولت، ولتاژ واقعی ممکن است به ۴۲۰ یا ۴۳۰ ولت برسد). در چنین شرایطی باید از خازن هایی با تحمل ولتاژ بالاتر، مثلاً ۴۴۰ یا ۴۵۰ ولت استفاده شود تا در برابر اضافه ولتاژ دائمی دچار آسیب نشوند.
همچنین باید به دمای کاری محیط و کلاس حرارتی خازن توجه کرد. در فضاهای بسته یا تابلوهایی که تهویه کافی ندارند، دمای داخل ممکن است به مراتب بیشتر از دمای محیط باشد. خازن هایی که کلاس حرارتی پایین تری دارند در چنین شرایطی سریع تر دچار افت ظرفیت و کاهش عمر مفید می شوند. بنابراین بهتر است در طراحی تابلو، از خازن هایی با درجه حرارت کاری بالاتر و کلاس حرارتی مناسب (مثلاً +55°C یا بالاتر) استفاده شود.
در پایان توصیه می شود تمامی اجزای بانک خازنی مانند خازن سه فاز، فیوز، راکتور و کنتاکتور خازنی از برندهای معتبر و دارای گواهی استاندارد تهیه شوند تا سیستم در بلندمدت پایدار و ایمن عمل کند. این کار شاید در ابتدا هزینه بیشتری داشته باشد، اما در درازمدت باعث کاهش خرابی، عدم نیاز به تعمیرات مکرر و افزایش طول عمر کل سیستم بانک خازنی خواهد شد.
کنترل هارمونیک و تشدید (Resonance)
یکی از مشکلات پنهانی اما بسیار خطرناک در نصب بانک خازنی، وجود هارمونیک در شبکه است. در کارخانه ها و محیط هایی که از تجهیزاتی مانند درایو موتور (VFD)، UPS یا منبع تغذیه سوئیچینگ استفاده می شود، جریان برق دیگر به صورت کاملاً صاف و سینوسی نیست. این تغییرات که به آنها «هارمونیک» گفته می شود، ممکن است با خازن ها وارد حالت ناخواسته ای به نام تشدید (رزونانس) شوند که می تواند مشکلاتی ایجاد کند. در این حالت، جریان هارمونیکی عبوری از خازن چند برابر شده و باعث گرم شدن بیش از حد، بادکردن یا حتی ترکیدن خازن می گردد. علاوه بر آسیب دیدگی خازن، این پدیده می تواند به سایر تجهیزات الکتریکی فشار وارد کرده و باعث ناپایداری ولتاژ در شبکه شود.
برای پیشگیری از این مشکل، معمولاً از راکتورهای دفونی یا Detuned Reactors استفاده می شود. این راکتورها با تغییر فرکانس طبیعی مدار، مانع از ورود سیستم به حالت تشدید می شوند. انتخاب درصد مناسب راکتور (معمولاً ۷٪ یا ۱۴٪) بستگی به سطح هارمونیک شبکه دارد. استفاده از این راکتورها نه تنها از بروز خرابی جلوگیری می کند، بلکه باعث افزایش طول عمر خازن ها و پایداری کلی بانک خازنی نیز می شود.
نکات ایمنی قبل از راه اندازی
خازن ها حتی پس از قطع برق، مقداری شارژ الکتریکی در خود نگه می دارند و اگر سیستم تخلیه (مقاومت تخلیه) به درستی عمل نکند، تماس با خازن ها یا باز کردن تابلو می تواند منجر به برق گرفتگی شود. برای حفظ ایمنی، حتماً موارد زیر را رعایت کنید:
- مقاومت تخلیه را به طور منظم بررسی کنید و از سلامت آن اطمینان حاصل کنید.
- زمان تخلیه باید طبق استاندارد IEC به گونه ای باشد که ولتاژ خازن ها ظرف ۳ دقیقه به زیر ۷۵ ولت برسد.
- قبل از تعمیر یا بازدید، با استفاده از روش قفل و برچسب (LOTO) خازن ها را اتصال کوتاه و زمین کنید.
رعایت این نکات ساده اما حیاتی، هم جان افراد را محافظت می کند و هم از آسیب دیدن تجهیزات جلوگیری می کند.
تجهیزات حفاظتی و سیستم کنترل
یک بانک خازنی حرفه ای تنها مجموعه ای از چند خازن نیست؛ بلکه شامل تجهیزات جانبی مهمی مانند سیستم سوئیچینگ، فیوز، کنتاکتور، رگولاتور و کنترل کننده ضریب توان (APFC Controller) نیز می باشد. این اجزا نقش حیاتی در عملکرد صحیح و ایمن بانک خازنی دارند و باید با دقت بالا انتخاب و نصب شوند.
از نکات کلیدی در این بخش می توان به موارد زیر اشاره کرد:
- هر پله از بانک خازنی باید دارای فیوز مخصوص به خود باشد تا در صورت بروز خطا، تنها همان بخش آسیب دیده از مدار خارج شود و از خرابی کل سیستم جلوگیری شود.
- کنترل کننده ضریب توان (APFC Controller) باید به درستی برنامه ریزی شود تا هر پله خازنی را تنها زمانی وارد مدار کند که واقعاً به آن نیاز باشد و با تاخیر مناسب، از روشن و خاموش شدن مکرر جلوگیری کند.
- برای کنتاکتور بانک خازنی، از کلید مخصوص خازن (Capacitor Duty Contactor) استفاده کنید که برای تحمل جریان هجومی اولیه طراحی شده و در برابر ضربات ناشی از وصل شدن ناگهانی جریان، مقاوم تر است.
نصب مکانیکی، سیم کشی و تهویه
خازن هنگام کار گرمای قابل توجهی تولید می کند که اگر به درستی مدیریت نشود، می تواند باعث کاهش طول عمر آن شود. بنابراین نصب مکانیکی و تهویه مناسب تابلو بانک خازنی اهمیت زیادی دارد.
برای این منظور باید نکات زیر را رعایت کنید:
- تابلو بانک خازنی را در محیطی خشک و خنک نصب کنید تا از افزایش دما جلوگیری شود.
- وجود سیستم تهویه اجباری مانند فن تهویه یا هواکش مناسب برای تخلیه هوای گرم داخل تابلو ضروری است.
- کابل ها و اتصالات باید با سطح مقطع مناسب انتخاب شوند تا در برابر جریان بالای الکتریکی داغ نشوند و از آسیب به سیم کشی جلوگیری شود.
- نصب مکانیکی خازن باید به گونه ای انجام شود که لرزش و ضربه به آن وارد نشود، زیرا این عوامل نیز می تواند باعث خرابی زودرس شود.
تست و بررسی قبل از ورود به مدار
قبل از اینکه بانک خازنی را به شبکه وصل کنید و وارد مدار عملیاتی شود، انجام چند تست ضروری است. این تست ها کمک می کنند تا از سلامت تجهیزات، عملکرد صحیح اجزا و ایمنی کل سیستم اطمینان حاصل شود. انجام این مراحل پیش نیاز راه اندازی مطمئن است و می تواند از بروز مشکلات احتمالی در آینده جلوگیری کند.
تست مقاومت عایق (Megger Test)

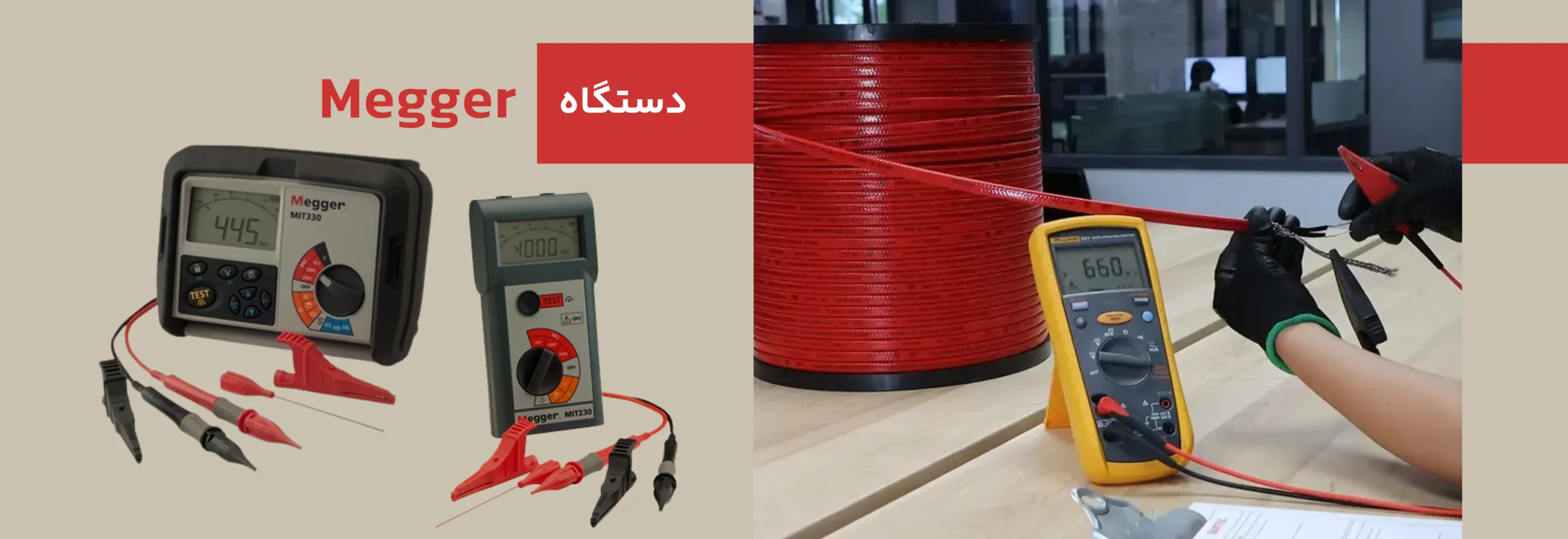

این تست برای بررسی سلامت عایق بندی خازن ها و کابل ها انجام می شود. با استفاده از دستگاه Megger، مقاومت عایق اندازه گیری می شود تا مطمئن شویم هیچ نشتی جریان وجود ندارد. مقاومت پایین می تواند نشان دهنده آسیب یا خرابی در عایق باشد که ممکن است باعث اتصالی و خطر برق گرفتگی شود.
تست عملکرد مقاومت تخلیه
مقاومت های تخلیه وظیفه خالی کردن شارژ الکتریکی ذخیره شده در خازن ها پس از قطع برق را برعهده دارند. تست این مقاومت ها برای اطمینان از عملکرد صحیح آن ها حیاتی است، چرا که عملکرد نادرست می تواند خطر برق گرفتگی هنگام کار با تابلو را افزایش دهد.
بررسی عملکرد کنترلر APFC در حالت بدون بار
کنترل کننده ضریب توان (APFC Controller) باید قبل از اتصال بار واقعی تست شود تا از عملکرد درست و برنامه ریزی دقیق آن اطمینان حاصل گردد. این بررسی باعث می شود پله های خازنی به درستی و فقط در مواقع نیاز وارد مدار شوند و از روشن و خاموش شدن مکرر جلوگیری شود.
کنترل جهت و ترتیب فازها
بررسی جهت صحیح فازها و ترتیب آنها یکی از نکات کلیدی در نصب بانک خازنی است. جهت اشتباه فازها می تواند باعث عملکرد نادرست سیستم، ایجاد خطا در فرمان دهی و حتی آسیب به تجهیزات شود. این کنترل ساده اما حیاتی باید به دقت انجام شود.
نظارت و نگهداری سیستم
پس از راه اندازی بانک خازنی، حفظ عملکرد بهینه و ایمنی سیستم نیازمند بررسی دوره ای و نگهداری مستمر آن است. عوامل محیطی مانند گرما، گرد و غبار و نوسانات ولتاژ می توانند به مرور باعث کاهش کارایی و بروز مشکلات فنی شوند؛ بنابراین لازم است اقدامات زیر به صورت منظم انجام شود:
- هر سه تا شش ماه، دمای داخلی تابلو و وضعیت هر یک از پله های خازنی به دقت کنترل و بررسی گردد.
- مقادیر ضریب توان (PF)، جریان و ولتاژ اندازه گیری و ثبت شوند تا در صورت مشاهده هرگونه تغییر غیرمعمول، به سرعت واکنش نشان داده شود.
- تمامی سوابق نگهداری، نتایج تست ها و اقدامات انجام شده در دفترچه ای اختصاصی مستندسازی شود تا امکان پیگیری و تحلیل وضعیت سیستم در بلندمدت فراهم شود.
این روند منظم، کلید افزایش عمر مفید تجهیزات و حفظ عملکرد پایدار بانک خازنی خواهد بود.
جمع بندی
راه اندازی بانک خازنی کار ساده ای به نظر می رسد، اما در عمل نیازمند دقت مهندسی و رعایت جزئیات ایمنی است. انتخاب درست ظرفیت، محل نصب، تجهیزات حفاظتی و انجام تست های اولیه، کلید عملکرد مطمئن و بی خطر این سیستم است.
با رعایت این نکات و بهره گیری از تجهیزات و مشاوره تخصصی فروشگاه ایستا تجهیز پیشرو، می توانید از مزایای بانک خازنی ازجمله کاهش هزینه انرژی، افزایش بازده شبکه و عمر طولانی تر تجهیزات به بهترین شکل بهره مند شوید.
