رله SSR یا کنتاکتور؟ کدام یک مناسب‌ تر است؟

انتخاب بین رله SSR و کنتاکتور یک تصمیم حیاتی است که مستقیماً بر کارایی، هزینه‌های نگهداری، ایمنی و طول عمر کلی سیستم تأثیر می‌گذارد. مهندسان برق و طراحان سیستم‌های کنترلی اغلب با این دوراهی مواجه می‌شوند: آیا باید به قابلیت اطمینان بالا و سادگی مکانیکی تکیه کرد (کنتاکتور) یا به سرعت سوئیچینگ بالا و طول عمر بی‌نهایت (رله SSR)؟

هدف این مقاله ارائه یک تحلیل کاملاً جامع، کاربرمحور و تخصصی برای حل این معضل است. ما به تشریح ساختار، عملکرد، مزایا و معایب هر کدام پرداخته و با مقایسه‌های فنی و اقتصادی، راهنمای جامعی برای انتخاب رله صنعتی مناسب ارائه خواهیم داد.

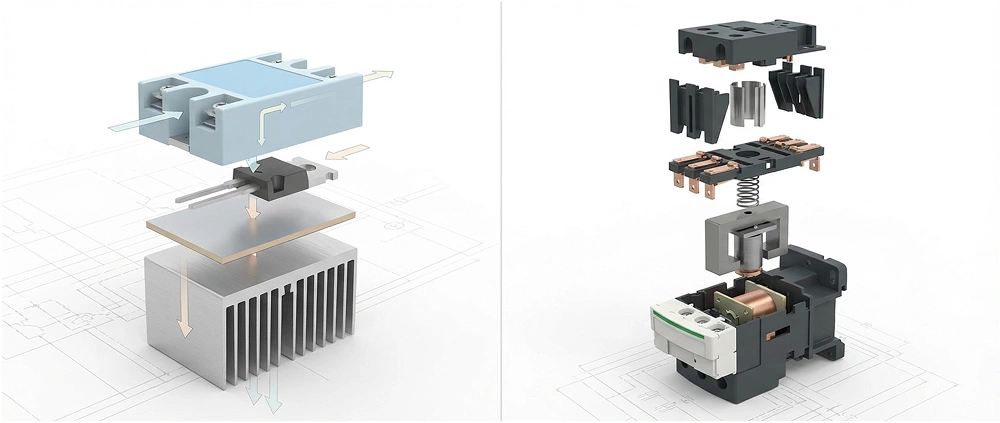

مقایسه فنی دقیق SSR و کنتاکتور

برای درک بهتر تفاوت SSR و کنتاکتور، باید عملکرد آن‌ها را در معیارهای فنی کلیدی مقایسه کنیم.

۱. سرعت سوئیچینگ (Switching Speed)

رله SSR به دلیل ماهیت نیمه‌ هادی خود، می‌تواند در عرض چند سیکل ولتاژ برق (در مدل‌ Zero Crossing) یا حتی در زمان میکروثانیه (در مدل‌های سوئیچ سریع‌تر) وضعیت خود را تغییر دهد. این سرعت برای کنترل دقیق دما در هیترها (تکنیک PWM یا فازی) حیاتی است.

کنتاکتورها سرعت سوئیچینگ محدودی دارند (معمولاً کمتر از ۱۰ بار در دقیقه برای بارهای بزرگ). سوئیچینگ سریع‌تر باعث ایجاد قوس‌های بسیار بزرگ، تخریب کنتاکت‌ها و کاهش شدید طول عمر می‌شود.

۲. طول عمر و قابلیت اطمینان

رله SSR از نظر تئوری طول عمر نامحدودی دارد، زیرا هیچ قطعه‌ای ساییده نمی‌شود. با این حال، گرمای تولید شده توسط تلفات هدایتی می‌تواند طول عمر نیمه‌هادی‌ها را کاهش دهد، اما تعداد سیکل‌های سوئیچینگ آن عملاً نامحدود است.

کنتاکتورها عمر محدودی دارند که با فرکانس سوئیچینگ و جریان قطع و وصل رابطه مستقیم دارد. فرسایش کنتاکت‌ و سیم‌ پیچ، نیاز به بازرسی و نگهداری دوره‌ای را الزامی می‌سازد.

۳. تلفات حرارتی و مدیریت حرارت

این یکی از نقاط ضعف اصلی رله SSR است. حتی در حالت روشن (ON state)، یک SSR مقداری ولتاژ هدایت (Voltage Drop) (معمولاً ۰.۸ تا ۱.۶ ولت) روی المان نیمه‌هادی خود اعمال می‌کند که منجر به تولید گرما می‌شود. این تلفات حرارتی ایجاب می‌کند که SSR ها تقریباً همیشه روی هیت‌سینک‌های بزرگ نصب شوند، به‌ویژه در جریان‌های بالا.

کنتاکتورها در حالت بسته، مقاومت تماسی بسیار پایینی دارند، بنابراین تلفات حرارتی آن‌ها در جریان نامی بسیار ناچیز است و معمولاً به هیت‌سینک نیاز ندارند.

۴. نویز و ایمنی الکتریکی

رله SSR (به خصوص نوع Zero Crossing) نویز الکتریکی تولید نمی‌کند. این ویژگی آن را برای محیط‌های حساس به نویز (مانند اتاق‌های کنترل یا تجهیزات مخابراتی) ایده‌آل می‌سازد.

کنتاکتور هنگام قطع و وصل، به دلیل پدیده جرقه (Arcing)، نویزهای الکترومغناطیسی (EMI) و ولتاژهای گذرا (Transient Voltages) قابل توجهی تولید می‌کند که می‌تواند بر تجهیزات الکترونیکی حساس تأثیر بگذارد.

مقایسه اقتصادی

• هزینه اولیه (Initial Cost): به طور کلی، کنتاکتورها برای جریان‌های بالا ارزان‌تر از رله‌ SSR هم‌رده خود هستند. SSR به دلیل پیچیدگی نیمه‌هادی‌ها و نیاز به هیت‌سینک مجزا، گران‌ترند.
• هزینه‌های نگهداری و عمر (Maintenance & Lifetime Cost): در کاربردهایی با فرکانس سوئیچینگ بالا (مثلاً بالای چند سیکل در دقیقه)، SSR برتری اقتصادی پیدا می‌کند. حذف نیاز به تعویض مکرر قطعات و کاهش زمان توقف خط تولید به دلیل خرابی کنتاکتور، باعث می‌شود هزینه کل مالکیت (TCO) SSR پایین‌تر بیاید.

کاربردهای تخصصی SSR و کنتاکتور

انتخاب باید بر اساس ماهیت بار و فرکانس کنترلی صورت گیرد:

الف) کاربرد در سیستم‌های هیتر و کنترل دما (Heating Elements)

انتخاب مناسب برای این کاربرد رله حالت جامد میباشد. کنترل دما اغلب نیازمند تنظیم دقیق توان (مانند روش‌های فازی یا PWM) است. هیترها بارهای مقاومتی هستند که جریان هجومی بزرگی ندارند. رله SSR با قابلیت سوئیچینگ در نقطه صفر، کنترل دمای بسیار دقیق و بدون تولید نویز را فراهم می‌کند. استفاده از کنتاکتور برای سوئیچینگ سریع هیترها عمر مفید آن را به شدت کاهش می‌ دهد.

ب) کاربرد در کنترل موتورهای AC (Motor Control)

برای کنترل موتور های AC  توصیه میشود از کنتاکتور استفاده شود. موتورهای القایی هنگام راه‌اندازی، جریان هجومی (Inrush Current) بسیار بالایی (۵ تا ۱۰ برابر جریان نامی) می‌کشند.

• کنتاکتور: به دلیل مکانیزم قوس‌زنی قوی و مقاومت ذاتی بالاتر در برابر جریان‌های لحظه‌ای شدید، برای راه‌اندازی مستقیم موتورها (DOL) استاندارد است.
• رله SSR: جریان هجومی موتور می‌تواند به سادگی باعث آسیب دائمی به تریستورها یا ترایاک‌ خروجی شود، مگر اینکه SSR مخصوص راه‌اندازی موتور با ظرفیت بسیار بالاتر از جریان نامی انتخاب شود که در این صورت، هزینه آن نجومی می‌شود.

ج) کاربرد در اتوماسیون و PLC (کنترل سریع شیرهای برقی)

در سیستم‌های اتوماسیون که نیاز به تعداد زیاد سوئیچینگ در زمان کوتاه (مانند کنترل شیرهای سلونوئیدی کوچک یا چراغ‌ سیگنالینگ) وجود دارد، رله SSR به دلیل عدم فرسایش مکانیکی، انتخاب منطقی است.

د) کاربرد در بارهای DC (مانند سلونوئیدها یا موتورهای DC)

برای بارهای DC، استفاده از SSR مبتنی بر ماسفت یا ترانزیستور به دلیل عدم وجود پدیده قوس (Arcing) در قطع جریان DC، بسیار کارآمد است و عملکردی تمیزتر از رله‌های DC الکترومکانیکی ارائه می‌دهد.

راهنمای گام‌ به‌ گام انتخاب رله صنعتی

برای تسهیل تصمیم‌گیری بین رله SSR و کنتاکتور، فرآیند زیر را دنبال کنید:

گام ۱: تعیین ماهیت بار (Load Type)

• بار مقاومتی (هیتر، المنت): به SSR (Zero Crossing) متمایل شوید.
• بار سلفی با جریان هجومی بالا (موتور، ترانس): کنتاکتور استاندارد را در اولویت قرار دهید.
• بار DC: SSR مبتنی بر ترانزیستور/ماسفت معمولاً بهترین گزینه است.

گام ۲: تعیین فرکانس و چرخه کاری (Duty Cycle)

• سوئیچینگ کم (مثلاً کمتر از ۶ بار در ساعت): کنتاکتور اقتصادی‌تر و مناسب است.
• سوئیچینگ مکرر (بیش از ۱۰ بار در دقیقه، مانند کنترل PID): رله SSR ضروری است.

گام ۳: تحلیل محیط و نویز

• محیط حساس به نویز یا نیازمند کنترل دقیق توان: SSR انتخاب شود.
• محیط صنعتی سخت با نوسانات ولتاژ قوی: کنتاکتور به دلیل ساختار قوی‌تر خود مزیت دارد (اگرچه نیاز به حفاظت ولتاژ گذرا دارد).

گام ۴: تعیین جریان و ولتاژ مورد نیاز

جریان نامی بار را مشخص کنید. برای رله SSR، جریان اسمی باید حداقل ۲ تا ۳ برابر جریان نامی بار (با توجه به تلفات حرارتی و دمای محیط) انتخاب شود و هیت‌سینک مناسب تأمین گردد. برای کنتاکتور، معمولاً ظرفیت کمی بالاتر از جریان نامی کافی است.

گام ۵: ارزیابی ملاحظات حرارتی

اگر جریان بار SSR بالای ۲۰ آمپر است، هزینه‌های هیت‌سینک و فضای مورد نیاز برای SSR ممکن است از نظر اقتصادی یا فیزیکی، کنتاکتور را دوباره به گزینه‌ای جذاب تبدیل کند.

اشتباهات در انتخاب کنتاکتور و رله SSR

بسیاری از مشکلات عملکردی ناشی از انتخاب نادرست یا نصب غیراستاندارد این قطعات است.

استفاده از SSR برای بارهای موتوری با جریان هجومی بالا

شایع‌ترین اشتباه استفاده از رله SSR با جریان نامی برابربا جریان موتور است. جریان راه‌اندازی موتور به راحتی SSR را می‌سوزاند. برای موتورها، همیشه از کنتاکتور استفاده کنید یا اگر مجبور به استفاده از SSR هستید، جریان نامی آن را حداقل ۳ تا ۵ برابر جریان نامی موتور انتخاب نمایید.

نادیده گرفتن تلفات حرارتی SSR

نصب رله SSR مستقیماً روی شاسی یا در محفظه بسته بدون هیت‌سینک کافی، باعث افزایش دمای تراشه و نهایتاً خرابی زودهنگام آن می‌شود. SSRها به دلیل گرما کشته می‌شوند، نه به خاطر سیکل‌های سوئیچینگ.

عدم انتخاب مدل Zero Crossing برای بارهای مقاومتی

استفاده از SSRهای سوئیچ سریع (بدون قابلیت Zero Crossing) برای هیترها منجر به تولید پیک‌های جریان ناخواسته (هجومی) می‌شود که طول عمر هیتر را کاهش داده و نویز سیستم را افزایش می‌دهد.

استفاده از کنتاکتور برای سوئیچینگ فرکانس بالا

تلاش برای استفاده از کنتاکتورها برای سوئیچینگ‌های مکرر (مانند کنترل توان در سیکل‌های زیر یک ثانیه) باعث فرسایش سریع کنتاکت‌ها، نیاز به تعویض مکرر و ایجاد قوس‌های شدید می‌شود.

جمع بندی نهایی و راهنمای انتخاب

انتخاب بین رله SSR و کنتاکتور صرفاً یک انتخاب بر اساس قیمت نیست؛ بلکه یک بهینه‌سازی عملکردی است.

کنتاکتور پادشاه بارهای سنگین و جریان‌های راه‌اندازی بالا است. سادگی ساختاری، توانایی تحمل جریان‌های هجومی عظیم و هزینه اولیه پایین، آن را برای کاربردهای استاندارد مانند راه‌اندازی پمپ‌ها و فن‌ها بدون نیاز به سوئیچینگ مکرر، انتخاب اول می‌سازد.

در مقابل، رله SSR یک فناوری پیشرفته برای کنترل دقیق و طولانی‌مدت است. این تکنولوژی برای کاربردهایی که نیاز به دقت بالا در کنترل دما، حذف نویز الکتریکی و عملکرد بدون سایش در فرکانس‌های بالا دارند، بی‌رقیب است. بزرگترین چالش آن، مدیریت حرارت تولید شده و حساسیت به جریان‌های هجومی موتورها است.

برای مهندسان برق، درک صحیح تفاوت SSR و کنتاکتور و هم‌افزایی این دو قطعه در یک سیستم (استفاده از کنتاکتور برای راه‌اندازی موتور و SSR برای کنترل دقیق توان هیترها) کلید طراحی سیستم‌های اتوماسیون کارآمد، مطمئن و کم‌هزینه در بلندمدت است. در نهایت، هیچ‌کدام مطلقاً بر دیگری برتری ندارند؛ بلکه هر کدام در حوزه تخصصی خود، بهترین عملکرد را ارائه می‌دهند.
