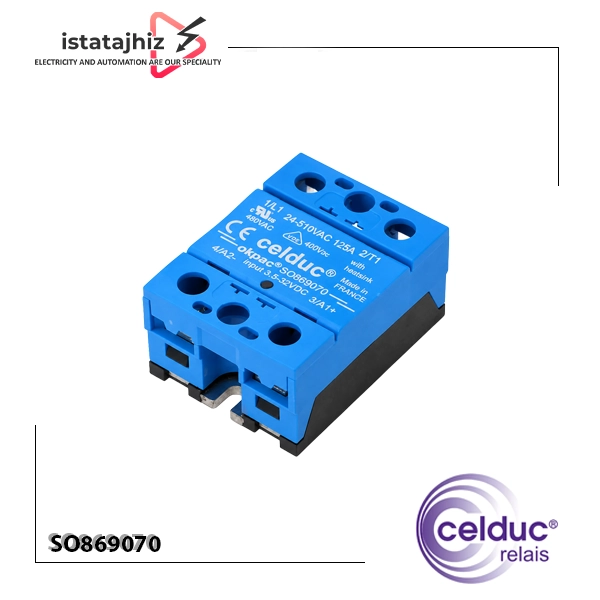

رله SSR تک فاز 125 آمپر سلدوک SO869070

رله SSR تک فاز 125 آمپر سلدوک SO869070 یکی از رله‌ های حالت جامد قدرت برند سلدوک (Celduc) فرانسه و از سری SO8 / okpac® است که برای سوئیچینگ بارهای AC طراحی شده است. این مدل دارای خروجی 24 تا 510VAC، جریان نامی 125A و ورودی فرمان 3.5 تا 32VDC است و از نوع Zero Cross یا سوئیچینگ در نقطه صفر ولتاژ محسوب می‌ شود. سلدوک SO869070 را برای کاربردهای صنعتی و انواع مختلف بار معرفی کرده و برای دستیابی به جریان نامی آن، استفاده از هیت‌ سینک مناسب ضروری است.

نکته مهم برای خریدار و تکنسین این است که SO869070 سلدوک (Celduc) صرفاً یک «SSR 125 آمپر» نیست که بتوان آن را بدون بررسی شرایط کاری مستقیماً در مدار 125 آمپری قرار داد. جریان قابل استفاده، به نوع بار، دمای محیط، روش نصب و طراحی حرارتی وابسته است. دیتاشیت رسمی سلدوک برای این مدل، در شرایط AC-51 جریان نامی 125A را مشخص کرده و برای AC-53 / بار موتوری مقدار بسیار پایین‌ تری، یعنی 24A نامی، ذکر می‌ کند. این تفاوت برای انتخاب صحیح SSR در پروژه‌ های صنعتی بسیار مهم است.

آیا SO869070 برای المنت مناسب است؟

بله، رله SSR سلدوک SO869070 برای کاربردهای حرارتی و بارهای مقاومتی از گزینه‌ های قابل توجه این سری است.

در بار مقاومتی، جریان معمولاً نسبت به بارهای موتوری و القایی رفتار ساده‌ تری دارد و Zero Cross نیز برای قطع و وصل متداول این نوع بار مناسب است.

برای مثال، اگر یک سیستم گرمایشی صنعتی نیاز به کنترل مکرر یک المنت AC داشته باشد، استفاده از SSR به جای کنتاکتور می‌ تواند استهلاک مکانیکی ناشی از قطع و وصل مکرر را حذف کند.

با این حال، در یک بار حرارتی 100 آمپر نیز طراحی حرارتی SSR الزامی است و نباید تصور شود که چون بار مقاومتی است، نیازی به هیت‌ سینک وجود ندارد.

کاربردهای رله SSR سلدوک SO869070

Celduc SO869070 به دلیل خروجی AC، جریان بالا و عملکرد Zero Cross در طیف وسیعی از کاربردهای صنعتی قابل استفاده است.

کنترل المنت‌ های صنعتی

یکی از کاربردهای اصلی SSRهای این خانواده، کنترل تجهیزات گرمایشی و المنت‌ ها است.

سیستم‌ های کنترل دما

در سیستم‌ هایی که کنترلر دما به‌صورت متناوب المنت را روشن و خاموش می‌ کند، SSR می‌ تواند برای سوئیچینگ پرتعداد مناسب باشد.

تابلوهای برق صنعتی

در تابلوهای اتوماسیون که نیاز به قطع و وصل بار AC وجود دارد، SO869070 می‌تواند به عنوان عنصر سوئیچینگ استفاده شود.

کنترل بارهای مقاومتی

بارهای مقاومتی در رده AC-51، حوزه‌ ای هستند که جریان نامی بالای این مدل در آنها اهمیت پیدا می‌ کند.

برخی بارهای القایی

SO869070 برای برخی بارهای القایی قابل بررسی است، اما باید مشخصات دقیق بار و دسته مصرفی آن بررسی شود.

نکات نصب و سیم‌ بندی Celduc SO869070

هنگام نصب سلدوک SO869070 این موارد را رعایت کنید:

1. ولتاژ بار را در محدوده 24 تا 510VAC نگه دارید.
2. فرمان ورودی را در محدوده 3.5 تا 32VDC قرار دهید.
3. نوع بار و دسته مصرفی آن را مشخص کنید.
4. برای جریان‌ های بالا هیت‌ سینک مناسب نصب کنید.
5. سطح تماس SSR با هیت‌ سینک کاملاً مناسب باشد.
6. دمای داخل تابلو را در محاسبات حرارتی لحاظ کنید.
7. حفاظت اتصال کوتاه مناسب در مدار قرار دهید.
8. مقدار I²t را در انتخاب حفاظت در نظر بگیرید.
9. ترمینال‌ های قدرت را با کابل و اتصال مناسب اجرا کنید.
10. در زمان سیم‌ بندی، مدار قدرت کاملاً بی‌ برق باشد.
11. LED ورودی را برای بررسی وجود فرمان کنترل کنید.
12. از نصب چند SSR پرقدرت بدون بررسی تجمع حرارتی خودداری کنید.

یک نکته مهم درباره جریان 125 آمپر

اگر بار شما مثلاً 110 آمپر مقاومتی است، این به معنای آن نیست که می‌ توان SO869070 را بدون بررسی حرارتی و حفاظتی در مدار قرار داد.

از طرف دیگر اگر بار شما 30 آمپر موتور است، نمی‌ توان نتیجه گرفت که SSR 125 آمپر برای آن مناسب است؛ چون دیتاشیت برای AC-53 مقدار نامی 24A را اعلام می‌ کند.

این دقیقاً همان تفاوتی است که باید هنگام انتخاب تجهیزات برق صنعتی حرفه‌ ای در نظر گرفته شود:

آمپراژ درج‌ شده روی SSR ≠ جریان مجاز برای تمام انواع بار

خرید رله SSR تک فاز 125 آمپر سلدوک SO869070

برای خرید رله SSR سلدوک SO869070 پیشنهاد می‌ کنیم قبل از استعلام، مشخصات بار خود را آماده داشته باشید. نوع بار، ولتاژ، جریان، تعداد دفعات سوئیچینگ و دمای محیط اطلاعاتی هستند که می‌توانند روی انتخاب SSR و هیت‌ سینک اثر مستقیم داشته باشند.

ما در ایستا تجهیز در زمان فروش تجهیزات برق صنعتی تلاش می‌ کنیم انتخاب محصول فقط بر اساس عباراتی مانند «125 آمپر» انجام نشود. اگر برای انتخاب Celduc SO869070 / سلدوک SO869070 مطمئن نیستید، می‌ توانید مشخصات پلاک بار، توان، ولتاژ و جریان یا عکس تجهیز فعلی را برای ما ارسال کنید تا از نظر نوع بار، جریان، ولتاژ، نوع سوئیچینگ و شرایط حرارتی بررسی شود. برای ما مهم است محصولی که به مشتری ارائه می‌ شود با مدار واقعی او سازگار باشد؛ زیرا انتخاب اشتباه SSR پرقدرت می‌تواند باعث افزایش حرارت و کاهش قابلیت اطمینان تابلو شود. خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز در لاله‌ زار تهران و ارسال به سراسر کشور نیز امکان‌ پذیر است.

قیمت رله SSR سلدوک SO869070

قیمت رله SSR تک فاز 125 آمپر Celduc SO869070 به موجودی، شرایط تأمین و نوسانات نرخ ارز وابسته است؛ بنابراین برای دریافت قیمت روز بهتر است کد دقیق SO869070 هنگام استعلام اعلام شود.

همچنین اگر کاربرد شما موتوری یا القایی است، هنگام استعلام نوع بار را نیز اعلام کنید تا مدل و ظرفیت SSR بر اساس کاربرد واقعی بررسی شود.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
