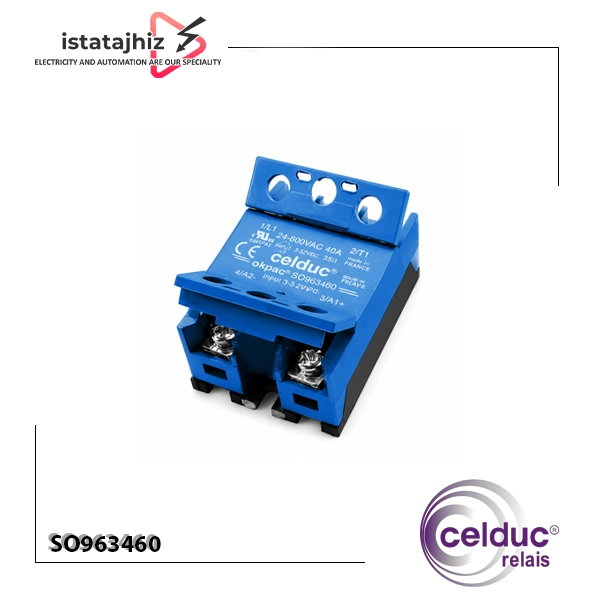

رله SSR تک فاز 40 آمپر Celduc SO963460 یک رله حالت جامد قدرت از سری SO9 است که برای سوئیچینگ بارهای AC، به خصوص بارهای مقاومتی و المنت های حرارتی طراحی شده است. این مدل دارای خروجی 24 تا 600VAC، ورودی فرمان 3.5 تا 32VDC و عملکرد Zero Cross است و جریان سوئیچینگ آن در شرایط AC-1 و دمای 40°C برابر 40 آمپر اعلام شده است.
ساختار Solid State Relay این محصول باعث می‌شود قطع و وصل بار بدون کنتاکت مکانیکی انجام شود. در نتیجه برای کاربردهایی که بار باید به صورت مکرر کنترل شود، مانند کنترل المنت و سیستم های گرمایشی، می تواند نسبت به رله های الکترومکانیکی انتخاب مناسبی باشد. سلدوک نیز سری SO9 را برای بارهای مقاومتی AC-1 معرفی کرده است.
مدل SO963460 یکی از SSRهای قدرت سلدوک در خانواده okpac® SO9 است. این خانواده برای کاربردهایی طراحی شده که در آنها نیاز به سوئیچینگ AC با عملکرد Zero Cross و استفاده در بارهای مقاومتی وجود دارد.
این محصول از یک ساختار نیمه هادی استفاده می‌کند و برخلاف کنتاکتور یا رله الکترومکانیکی، کنتاکت متحرک ندارد. بنابراین هنگام قطع و وصل بار، صدای مکانیکی ناشی از عملکرد کنتاکت‌ها وجود ندارد و برای سیکل های سوئیچینگ مکرر مناسب‌تر است.
SO963460 را می توان به عنوان یک رابط بین مدار فرمان DC و مدار قدرت AC در نظر گرفت؛ برای مثال:
PLC یا کنترلر دما → فرمان 24VDC → SO963460 → المنت AC
این ساختار در تابلو های کنترل صنعتی و تجهیزات گرمایشی کاربرد زیادی دارد.
هیت سینک SO963460
یکی از مهم ترین نکات هنگام خرید این مدل این است که هیت سینک همراه محصول ارائه نمی‌شود. صفحه رسمی Celduc برای SO963460 مقدار Heatsink included: NO را اعلام کرده است.
بنابراین اگر جریان بار بالا باشد، باید هیت سینک مناسب به صورت جداگانه انتخاب شود.
این مسئله در SSRهای قدرت بسیار مهم است. نصب رله SSR روی یک سطح فلزی نامناسب یا بدون در نظر گرفتن مقاومت حرارتی کافی می تواند باعث افزایش دمای تریستور و کاهش قابلیت اطمینان سیستم شود.
در هنگام نصب نیز سطح تماس SSR و هیت سینک باید کاملاً مناسب باشد و روش نصب طبق دستورالعمل سازنده انجام شود.
چرا مدیریت حرارت در SSR اهمیت دارد؟
در رله های حالت جامد، حتی زمانی که خروجی روشن است، نیمه هادی قدرت دارای افت ولتاژ و در نتیجه تلفات توان است.
این تلفات به گرما تبدیل می‌شوند.
برای همین ممکن است یک SSR که از نظر عدد آمپراژ برای یک بار مناسب به نظر می رسد، بدون هیت سینک مناسب در عمل دچار افزایش دمای بیش از حد شود.
این موضوع خصوصاً در شرایط زیر اهمیت بیشتری پیدا می‌کند:
- جریان بار نزدیک 40A باشد.
- تابلو تهویه مناسبی نداشته باشد.
- دمای محیط بالا باشد.
- چند SSR کنار یکدیگر نصب شده باشند.
- سیکل کاری طولانی باشد.
- بار به صورت مداوم روشن باشد.
بنابراین 40A ظرفیت اسمی است و طراحی حرارتی باید جداگانه بررسی شود.
آیا SO963460 برای موتور مناسب است؟
کاربرد اصلی این مدل بار مقاومتی AC-1 است و Celduc آن را مشخصاً برای Heating Elements معرفی کرده است.
به همین دلیل اگر قصد کنترل موتور دارید، بهتر است صرفاً بر اساس عدد 40A تصمیم نگیرید.
موتور هنگام استارت جریان بالاتری نسبت به جریان نامی خود می کشد و رفتار آن نیز القایی است. بنابراین انتخاب SSR برای موتور نیازمند بررسی جریان راه اندازی و مشخصات بار است.
در واقع، SO963460 را برای پروژه های گرمایشی و بار مقاومتی انتخاب کنید، نه صرفاً هر بار AC با جریان کمتر از 40 آمپر.
SO963460 برای چه کاربردهایی مناسب تر است؟
با توجه به کاربرد رسمی اعلام شده توسط Celduc، این مدل بیشترین تناسب را با بارهای مقاومتی و تجهیزات گرمایشی دارد.
از جمله:
- المنت های صنعتی
- هیترهای برقی
- کوره های الکتریکی
- سیستم های کنترل حرارت
- ماشین آلات صنعتی دارای المنت
- تابلوهای کنترل دما
- تجهیزات گرمایشی اتوماتیک
- بارهای مقاومتی AC-1
اگر پروژه شما نیاز به کنترل دقیق دما دارد، ترکیب کنترلر PID + خروجی DC + SO963460 + المنت یکی از کاربردهای منطقی این SSR است.
قبل از خرید SO963460 چه اطلاعاتی لازم است؟
برای اینکه تکنسین یا مهندس بتواند مشخص کند این مدل برای پروژه مناسب است یا خیر، بهتر است این اطلاعات مشخص باشند:
ولتاژ بار: مثلاً 230 یا 400VAC
جریان بار: مثلاً 15، 25 یا 35A
نوع بار: المنت، هیتر، موتور یا سایر بارها
ولتاژ فرمان: مثلاً 24VDC
دمای محیط تابلو: برای طراحی حرارتی
نوع عملکرد موردنیاز: Zero Cross یا Random
روش نصب: هیت سینک و فضای موجود در تابلو
اگر این اطلاعات را داشته باشید، انتخاب SSR بسیار دقیق تر از انتخاب صرفاً بر اساس آمپر خواهد بود.
خرید رله SSR تک فاز 40 آمپر Celduc SO963460
هنگام خرید رله SSR تک فاز 40 آمپر سلدوک SO963460 بهتر است کد کامل SO963460 را با مدل های مشابه مانند SO963440 اشتباه نگیرید. هر دو مدل 40 آمپر و 24 تا 600VAC هستند، اما SO963440 دارای حفاظت خروجی است.
همچنین توجه داشته باشید که هیت سینک همراه SO963460 نیست؛ بنابراین اگر محصول را برای بارهای نزدیک به جریان نامی خریداری می‌کنید، هیت سینک باید متناسب با شرایط کاری تهیه شود.
در زمان بررسی فعلی، کاتالوگ رسمی Celduc برای SO963460 وضعیت Backorder با زمان تأمین کارخانه 35 روز کاری را نمایش می‌دهد؛ بنابراین موجودی و زمان تحویل واقعی باید هنگام سفارش بررسی شود.
