رله SSR امرن 10 آمپر DC به AC

در طراحی بعضی مدارهای کنترل، مسئله فقط روشن و خاموش کردن بار نیست؛ موضوع اصلی این است که این کار چند بار در روز، با چه سرعتی و با چه میزان استهلاک انجام می شود. رله SSR امرن مدل G3NB-210B برای چنین موقعیت هایی مطرح می شود. این رله از نوع حالت جامد است و به جای کنتاکت مکانیکی، از مدار نیمه هادی برای کلیدزنی استفاده می کند. نتیجه این ساختار، حذف صدای قطع و وصل، کاهش فرسایش مکانیکی و عملکرد پایدارتر در کلیدزنی های مکرر است.

ماهیت این مدل در دسته SSR های ورودی DC و خروجی AC قرار می گیرد؛ یعنی فرمان از بخش کنترل دریافت می شود و بار در سمت AC سوئیچ می شود. از نظر کاربری، این چیدمان زمانی اهمیت پیدا می کند که خروجی کنترلر، PLC یا مدار فرمان باید بدون درگیر شدن مستقیم با بخش قدرت، یک بار متناوب را مدیریت کند. برند Omron نیز به عنوان یکی از برندهای شناخته شده در اتوماسیون صنعتی، در حوزه رله ها و تجهیزات کنترلی جایگاه تثبیت شده ای دارد.

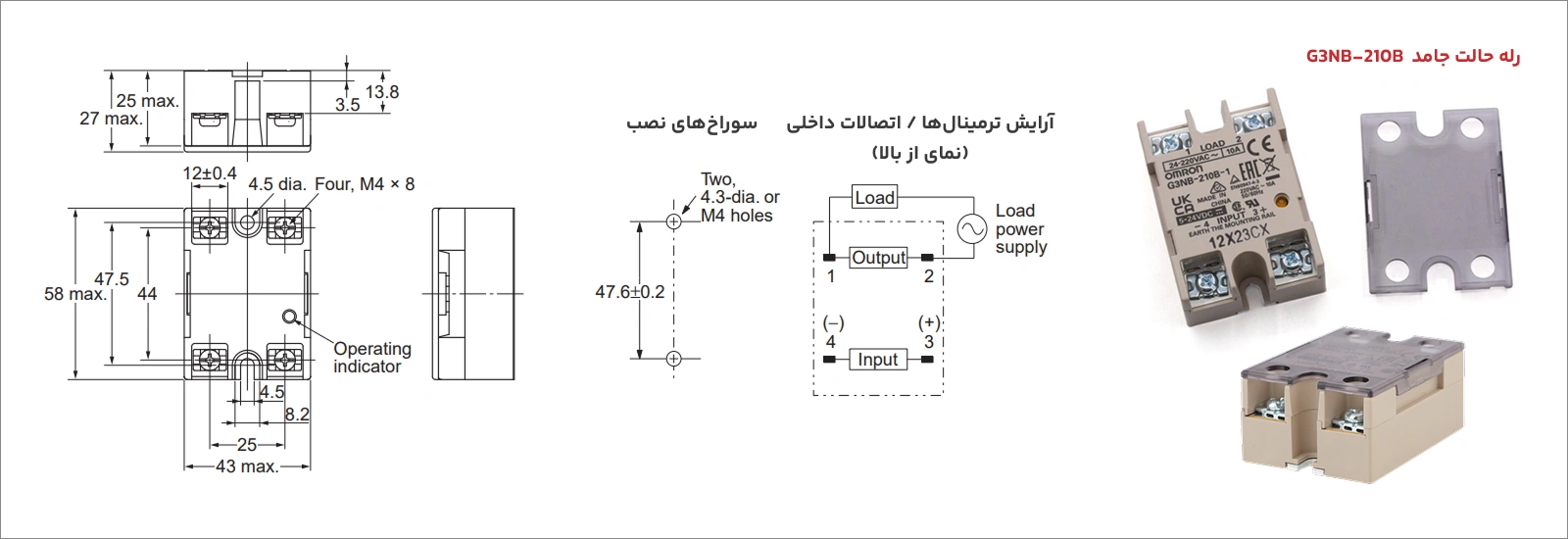

مشخصات فنی رله SSR امرن G3NB‑210B

• برند: Omron (امرن)
• مدل: G3NB‑210B
• نوع رله: رله حالت جامد (Solid State Relay – SSR)
• نوع ورودی کنترل: DC
• محدوده ولتاژ ورودی: 5 تا 24 ولت DC (سازگار با PLC و بردهای کنترلی)
• نوع خروجی: AC
• محدوده ولتاژ خروجی: 75 تا 264 ولت AC
• حداکثر جریان خروجی: 10 آمپر
• نوع سوییچینگ: Zero Crossing (کلیدزنی در نقطه عبور از صفر)
• عنصر قدرت خروجی: Triac
• نوع ایزولاسیون: اپتوکوپلر نوری (Opto-isolation)
• روش نصب: نصب روی شاسی یا پنل (Panel Mount)
• محدوده دمای کاری: از 30- تا 80+ درجه سانتی‌گراد
• کشور سازنده: ژاپن
• نیاز به هیت‌سینک: توصیه می‌شود (به‌خصوص در جریان‌های بالاتر)

قیمت و خرید رله حالت جامد G3NB 210B از ایستا تجهیز

قیمت این رله مثل بسیاری از تجهیزات اتوماسیون صنعتی، تحت تاثیر مستقیم نوسان ارز و شرایط تامین بازار تغییر می کند؛ برای همین عدد ثابت و قابل اتکایی که امروز معتبر باشد، باید روزانه استعلام شود. اگر خرید شما برای پروژه، نگهداری خط تولید یا تامین انبار است، بهتر است قیمت دقیق را از کارشناس فروش بگیرید تا هم از موجودی مطمئن شوید و هم مدل درست را بر اساس نیاز واقعی بار انتخاب کنید.

خرید رله SSR موردنظر به صورت حضوری از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران انجام می شود و برای خرید غیرحضوری هم امکان هماهنگی از طریق تماس تلفنی، واتساپ و سایر پیام رسان ها وجود دارد. ارسال به سراسر کشور انجام می شود و اصالت کالا، ارائه فاکتور معتبر و شرایط مناسب برای خریدهای عمده و پروژه ای نیز در فرآیند فروش در نظر گرفته می شود.

• آدرس: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
• شماره های تماس: 02133988303 – 02133988304
• واتساپ و سایر پیام رسان ها: 09028137383

تفاوت فنی DC به AC در رله G3NB‑210B

• فرمان کنترلی DC از PLC، تایمر، برد الکترونیکی یا میکروکنترلر دریافت می‌شود.
• بار خروجی AC مانند هیتر، المنت، شیر برقی AC یا موتورهای سبک کنترل می‌گردد.

این ویژگی باعث می‌شود رله به‌راحتی در سیستم‌های کنترلی مدرن استفاده شود، بدون نیاز به تطبیق ولتاژ پیچیده.

مزایای رله SSR امرن 10 آمپر G3NB‑210B

• عملکرد بدون صدای مکانیکی
• نبود کنتاکت فیزیکی و کاهش استهلاک ناشی از سایش
• مناسب برای دفعات قطع و وصل بالا
• جداسازی منطقی بین بخش فرمان و بخش بار
• کاربری مناسب در مدارهای کنترلی و اتوماسیون
• پایداری بهتر نسبت به رله های مکانیکی در سوئیچینگ پرتکرار

کاربردهای رله SSR امرن

• تابلوهای برق کنترلی
• مدارهای فرمان دارای خروجی DC
• کنترل بارهای AC از طریق سیستم کنترل
• خروجی PLC در مدارهای صنعتی
• بخش هایی از خطوط تولید که تعداد کلیدزنی بالاست
• سامانه هایی که صدای رله مکانیکی در آن ها مطلوب نیست

نکات مهم نصب رله SSR امرن 10 آمپر

بخش عمده‌ ای از خرابی‌ های رله‌ های SSR، از جمله مدل Omron G3NB‑210B، نه به کیفیت محصول بلکه به نصب نادرست و شرایط کاری نامناسب مربوط می‌ شود. یکی از مهم‌ ترین موارد، دفع حرارت است؛ در جریان‌ های بالاتر از ۵ آمپر استفاده از هیت‌ سینک مناسب کاملا ضروری بوده و عدم انتقال صحیح حرارت می‌ تواند در مدت کوتاهی منجر به سوختن رله شود. همچنین این رله‌ ها فاقد حفاظت داخلی در برابر اتصال کوتاه هستند، بنابراین نصب فیوز سریع (Fast Fuse) در مسیر بار برای جلوگیری از آسیب جدی، الزامی محسوب می‌ شود.

از سوی دیگر، هنگام انتخاب و استفاده از SSR باید به جریان هجومی (Inrush Current) توجه ویژه داشت؛ بارهایی مانند هیترها و لامپ‌ ها در لحظه راه‌ اندازی جریان بسیار بالاتری از جریان نامی ایجاد می‌ کنند و در صورت نبود حاشیه اطمینان کافی، می‌ توانند باعث تخریب سریع رله شوند. در نهایت، تهویه مناسب داخل تابلو برق نقش مهمی در افزایش عمر مفید SSR دارد، زیرا افزایش دمای محیط کاری به‌ طور مستقیم باعث کاهش قابلیت اطمینان و طول عمر رله خواهد شد.
