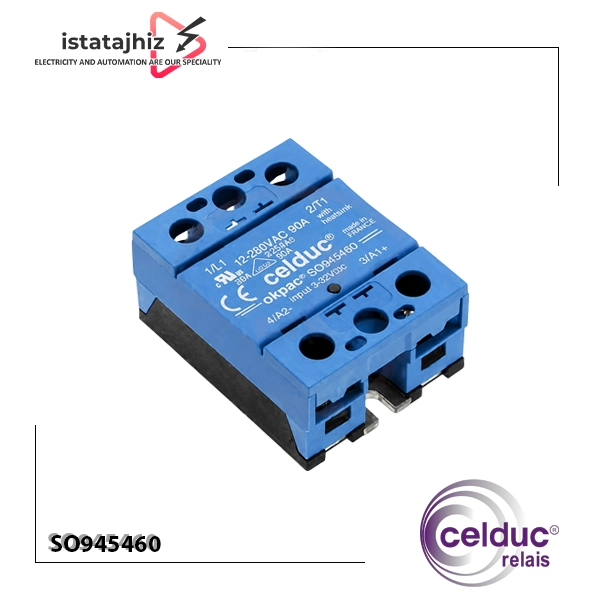

رله SSR تک فاز 60 آمپر CELDUC مدل SO945460

رله SSR تک فاز 60 آمپر Celduc SO945460 یکی از رله‌ های حالت جامد قدرت سری SO9 شرکت سلدوک است که برای سوئیچینگ بارهای AC، به‌ خصوص بارهای مقاومتی و تجهیزات گرمایشی، طراحی شده است. این مدل دارای جریان سوئیچینگ 60 آمپر، خروجی 12 تا 280VAC و ورودی فرمان 3 تا 32VDC است و از نوع Zero Cross محسوب می‌شود.

نکته مهم در انتخاب این مدل این است که عدد 60A را نباید بدون درنظر گرفتن شرایط حرارتی تفسیر کرد. Celduc در مشخصات خانواده SO9 اعلام می‌کند که این محصولات برای رسیدن به جریان نامی باید روی هیت‌ سینک مناسب نصب شوند. بنابراین در پروژه‌ های صنعتی، انتخاب هیت‌ سینک به اندازه انتخاب خود SSR اهمیت دارد.

60 آمپر بودن SO945460 دقیقاً به چه معناست؟

در کاتالوگ رسمی سلدوک، حداکثر جریان سوئیچینگ SO945460 برابر 60A اعلام شده است.

اما برای استفاده عملی، نباید صرفاً به عدد 60A روی بدنه توجه کرد.

SSR یک قطعه نیمه‌ هادی قدرت است و هنگام عبور جریان دارای تلفات حرارتی است. بنابراین با افزایش جریان، دمای SSR نیز افزایش پیدا می‌کند.

به همین دلیل خود Celduc در کاتالوگ خانواده SO9 تأکید می‌کند:

این محصولات برای رسیدن به جریان نامی باید روی هیت‌ سینک نصب شوند.

پس در یک پروژه واقعی، انتخاب SSR باید بر اساس مجموعه‌ ای از پارامترها انجام شود:

جریان بار + دمای محیط + زمان کار + هیت‌ سینک + تهویه تابلو

اهمیت هیت‌ سینک برای SO945460

این موضوع برای مدل 60 آمپر اهمیت بسیار زیادی دارد.

در SSRهای قدرت، حتی در حالت روشن نیز مقدار مشخصی افت ولتاژ در نیمه‌ هادی وجود دارد و این افت ولتاژ باعث ایجاد توان تلفاتی و گرما می‌شود.

هرچه جریان بیشتر شود، مدیریت این گرما مهم‌ تر خواهد شد.

بنابراین اگر SO945460 برای یک بار با جریان بالا استفاده می‌شود، نصب آن روی هیت‌ سینک مناسب ضروری است.

در انتخاب هیت‌ سینک به این موارد توجه کنید:

• جریان واقعی بار
• دمای محیط تابلو
• مدت زمان روشن بودن SSR
• تعداد SSRهای نصب‌ شده کنار یکدیگر
• تهویه تابلو
• مقاومت حرارتی هیت‌ سینک
• نحوه انتقال حرارت بین SSR و هیت‌ سینک

یک اشتباه رایج این است که تکنسین فقط ظرفیت 60A را بررسی کند و SSR را بدون هیت‌ سینک مناسب نصب کند. این کار می‌ تواند باعث افزایش دمای نیمه‌ هادی و کاهش قابلیت اطمینان آن شود.

مزایای استفاده از SSR به جای کنتاکتور

در کاربردهایی که بار باید به دفعات زیاد روشن و خاموش شود، SSR نسبت به رله‌ های الکترومکانیکی مزایایی دارد.

سلدوک به ویژگی‌ هایی مانند نداشتن قطعات متحرک، عملکرد بدون صدای مکانیکی، مقاومت در برابر شوک و لرزش و طول عمر بسیار بالا برای SSRها اشاره می‌کند.

برای مثال در کنترل دما، ممکن است SSR در طول یک فرآیند بارها قطع و وصل شود. در چنین شرایطی نبود کنتاکت مکانیکی یک مزیت مهم است.

البته SSR نیز محدودیت‌ هایی دارد؛ مهم‌ ترین آنها تولید حرارت و نیاز به طراحی مناسب خنک‌ کاری است.

نکات مهم سیم‌ بندی و نصب SO945460

قبل از راه‌ اندازی، این موارد را بررسی کنید:

1. ولتاژ فرمان بین 3 تا 32VDC باشد.
2. ولتاژ مدار قدرت در محدوده 12 تا 280VAC قرار داشته باشد.
3. جریان بار با ظرفیت SSR تطبیق داده شود.
4. نوع بار ترجیحاً مقاومتی و AC-1 باشد.
5. هیت‌ سینک مناسب برای جریان کاری انتخاب شود.
6. SSR روی سطح مناسب هیت‌ سینک نصب شود.
7. اتصال ترمینال‌ های قدرت محکم باشد.
8. تهویه داخل تابلو بررسی شود.
9. برای مدار قدرت حفاظت مناسب در نظر گرفته شود.
10. قبل از سرویس، مدار قدرت کاملاً بی‌ برق شود.

قبل از خرید SO945460 چه اطلاعاتی لازم است؟

اگر تکنسین یا مهندس بخواهد مشخص کند که SO945460 برای پروژه مناسب است، بهتر است این اطلاعات را مشخص کند:

ولتاژ بار: مثلاً 230VAC

جریان بار: مثلاً 20A یا 45A

نوع بار: المنت، هیتر، موتور و…

ولتاژ فرمان: مثلاً 24VDC

دمای محیط: دمای داخل تابلو

نوع سوئیچینگ: Zero Cross یا Random

شرایط نصب: نوع و ابعاد هیت‌ سینک

این اطلاعات باعث می‌شوند انتخاب SSR بر اساس شرایط واقعی مدار انجام شود، نه فقط بر اساس عبارت «60 آمپر».

خرید رله SSR تک فاز 60 آمپر Celduc SO945460

در زمان خرید رله SSR تک فاز 60 آمپر سلدوک SO945460 باید به کد کامل محصول توجه کنید. مدل‌ های مختلف Celduc ممکن است از نظر جریان ظاهری مشابه باشند، اما در محدوده ولتاژ خروجی، ولتاژ فرمان، نوع سوئیچینگ و حفاظت خروجی تفاوت داشته باشند.

برای مثال، SO945460 دارای خروجی 12 تا 280VAC و ورودی 3 تا 32VDC است؛ بنابراین نباید آن را بدون بررسی مشخصات با SO965460 که خروجی 24 تا 600VAC دارد جایگزین کرد.

اگر قصد خرید یا جایگزینی این مدل را دارید، اعلام کد دقیق SO945460، ولتاژ بار، جریان بار و ولتاژ فرمان می‌تواند از انتخاب اشتباه جلوگیری کند.
