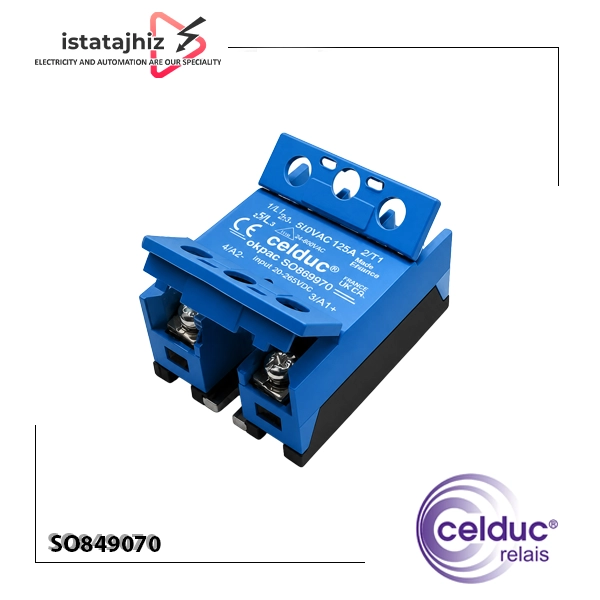

رله SSR تک فاز 125 آمپر CELDUC مدل SO849070

رله SSR تک فاز 125 آمپر سلدوک SO849070 یکی از رله‌ های حالت جامد پرقدرت برند سلدوک (Celduc) فرانسه از خانواده SO8 / okpac® است. این مدل برای سوئیچینگ بارهای AC طراحی شده و دارای جریان نامی 125 آمپر، محدوده ولتاژ خروجی 12 تا 275VAC و ورودی فرمان 3 تا 32VDC است. سلدوک (Celduc) SO849070 از نوع Zero Cross بوده و برای کاربردهای صنعتی که به قطع و وصل الکترونیکی و پرتعداد بار نیاز دارند، گزینه‌ ای تخصصی محسوب می‌ شود.

تفاوت مهم SO849070 سلدوک با برخی مدل‌ های 125 آمپر خانواده SO8، در محدوده ولتاژ خروجی و نوع ورودی فرمان آن است. این مدل برای بارهای 12 تا 275 ولت AC طراحی شده و ورودی کنترل آن 3 تا 32 ولت DC است؛ بنابراین اگر در پروژه‌ ای به SSR با خروجی 24 تا 510VAC نیاز دارید، باید مدل دیگری از خانواده Celduc SO8 مانند SO869070 را بررسی کنید.

چرا برای سوئیچینگ پرتعداد از Celduc SO849070 استفاده کنیم؟

در کنتاکتور، هر بار قطع و وصل باعث حرکت مکانیکی کنتاکت‌ ها می‌شود. در صورت افزایش تعداد سیکل‌ های کاری، استهلاک کنتاکت‌ ها نیز افزایش پیدا می‌ کند.

اما در رله حالت جامد سلدوک SO849070، عملیات سوئیچینگ توسط نیمه‌ هادی انجام می‌ شود.

بنابراین در کاربردهایی که قطع و وصل زیاد است، مزایایی مانند موارد زیر به دست می‌ آید:

• نبود کنتاکت مکانیکی
• عدم ایجاد جرقه کنتاکتی
• صدای سوئیچینگ بسیار کم
• مناسب برای سوئیچینگ پرتعداد
• طول عمر سوئیچینگ بالا
• مناسب برای سیستم‌ های اتوماسیون

البته SSR نیز محدودیت دارد و نمی‌ توان آن را در تمام مدارها جایگزین مستقیم کنتاکتور دانست. تولید حرارت، جریان نشتی در حالت خاموش و حساسیت نیمه‌ هادی نسبت به اضافه‌ جریان از مهم‌ ترین مواردی هستند که باید در طراحی لحاظ شوند.

هیت‌ سینک؛ مهم‌ ترین نکته در استفاده از SSR 125A

اگر قرار است سلدوک SO849070 با جریان‌ های بالا استفاده شود، هیت‌ سینک یک قطعه جانبی اختیاری و تزئینی نیست؛ بلکه بخشی از طراحی صحیح سیستم است.

هر SSR قدرت در حالت روشن مقداری افت ولتاژ دارد. حاصل‌ ضرب افت ولتاژ در جریان، توان تلفاتی را ایجاد می‌ کند و این توان به گرما تبدیل می‌ شود.

با افزایش جریان، حتی افت ولتاژ کوچک نیز می‌ تواند باعث تولید گرمای قابل توجه شود.

به همین دلیل برای SO849070 باید موارد زیر در نظر گرفته شوند:

• جریان واقعی بار
• دمای محیط
• دمای داخل تابلو
• تهویه تابلو
• مقاومت حرارتی هیت‌ سینک
• نحوه نصب SSR
• تعداد SSRهای مجاور
• مدت زمان روشن بودن بار
• درصد بارگیری SSR

سلدوک در مستندات خود صراحتاً اعلام می‌ کند که SSR های این خانواده برای رسیدن به جریان نامی باید روی هیت‌ سینک مناسب نصب شوند.

کاربردهای رله SSR تک فاز 125 آمپر سلدوک

Celduc SO849070 می‌تواند در کاربردهایی که نیاز به سوئیچینگ تک‌فاز AC دارند مورد بررسی قرار گیرد، از جمله:

کنترل هیتر و المنت

مناسب برای قطع و وصل مکرر بارهای حرارتی، مشروط به رعایت ظرفیت جریان و طراحی حرارتی.

تابلوهای برق صنعتی

برای سوئیچینگ بارهای AC در مدارهای اتوماسیون و کنترل.

کنترل دما

در ترکیب با کنترلرهای دما برای کنترل المنت‌ ها و تجهیزات گرمایشی.

ماشین‌ آلات صنعتی

برای مدارهایی که نیازمند سوئیچینگ الکترونیکی بار AC هستند.

سیستم‌ های روشنایی

در برخی بارهای روشنایی، البته جریان هجومی لامپ یا درایور باید بررسی شود.

شیر برقی و بارهای القایی

قابل بررسی است، اما رفتار بار هنگام قطع و وصل باید در انتخاب و حفاظت لحاظ شود.

نکات نصب و سیم‌ بندی SO849070

برای نصب رله SSR سلدوک بهتر است مراحل زیر رعایت شود:

1. ولتاژ بار را قبل از نصب مشخص کنید.
2. مطمئن شوید ولتاژ بار در محدوده 12 تا 275VAC قرار دارد.
3. ولتاژ فرمان را در محدوده 3 تا 32VDC نگه دارید.
4. نوع بار را مشخص کنید.
5. جریان واقعی بار را اندازه‌گیری یا از پلاک تجهیز استخراج کنید.
6. هیت‌ سینک متناسب با جریان و دمای کاری انتخاب کنید.
7. سطح تماس SSR و هیت‌ سینک را تمیز و مناسب نگه دارید.
8. اتصالات قدرت را با کابل و ترمینال مناسب انجام دهید.
9. حفاظت اتصال کوتاه مناسب برای SSR در نظر بگیرید.
10. پس از راه‌ اندازی، دمای SSR را در حداکثر بار بررسی کنید.

در جریان‌ های بالا، شل بودن اتصال ترمینال‌ ها می‌ تواند باعث افزایش مقاومت اتصال و تولید حرارت شود. بنابراین اتصالات قدرت باید طبق الزامات سازنده و با ابزار مناسب انجام شوند.

نکته‌ ای که خریدار باید قبل از سفارش بداند

اگر روی محصول نوشته شده 125A، نباید فقط بر اساس همین عدد تصمیم گرفت.

برای انتخاب صحیح Celduc SO849070 حداقل این اطلاعات را بررسی کنید:

ولتاژ بار: 12 تا 275VAC

جریان بار: حداکثر 125A در شرایط نامی

ولتاژ فرمان: 3 تا 32VDC

نوع سوئیچینگ: Zero Cross

نوع بار: مقاومتی، القایی، موتوری، روشنایی و…

هیت‌ سینک: الزامی برای دستیابی به جریان نامی

حفاظت: نیازمند طراحی صحیح مدار حفاظتی

این رویکرد هم برای خرید مطمئن‌ تر است و هم از انتخاب SSR نامتناسب با کاربرد جلوگیری می‌ کند.

قیمت رله SSR سلدوک SO849070

قیمت رله SSR 125 آمپر سلدوک Celduc SO849070 به موجودی، شرایط تأمین و نوسانات نرخ ارز وابسته است. برای دریافت قیمت روز، بهتر است کد دقیق SO849070 هنگام استعلام اعلام شود.

در صورت استعلام، اعلام ولتاژ بار، جریان مصرفی و ولتاژ فرمان نیز باعث می‌ شود کارشناسان فروش بتوانند مدل موردنظر را دقیق‌تر بررسی کنند.
