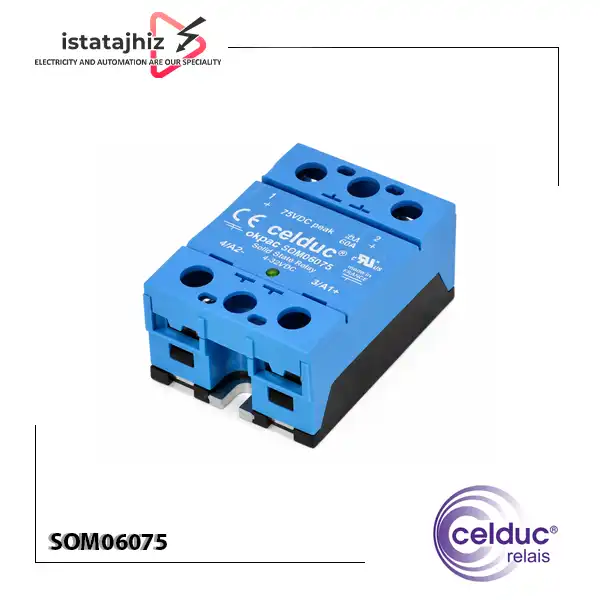

رله SSR تک فاز 60 آمپر سلدوک SOM06075

رله حالت جامد Celduc SOM06075 محصولی از سری SOM برند سلدوک (Celduc) فرانسه است که برای سوئیچینگ بارهای DC طراحی شده است. این مدل دارای خروجی MOSFET، جریان نامی 60 آمپر، محدوده ولتاژ بار 5 تا 40VDC و ورودی فرمان 3.5 تا 32VDC است. بنابراین SOM06075 را باید یک SSR تک‌فاز DC دانست، نه یک رله حالت جامد 60 آمپر برای بارهای 220VAC یا 380VAC. سلدوک این مدل را با ساختار یک‌ پل، عملکرد DC On/Off و نصب پیچی ارائه می‌کند.

ساختار نیمه‌ هادی این محصول بر پایه MOSFET است و خروجی آن به حفاظت TVS مجهز شده است. ترکیب جریان 60 آمپر، مقاومت پایین در حالت روشن و سوئیچینگ بدون کنتاکت مکانیکی، باعث شده رله SSR سلدوک SOM06075 برای کاربردهایی که نیاز به قطع و وصل مکرر بار DC دارند، گزینه‌ ای تخصصی باشد.

خروجی 5 تا 40VDC؛ مناسب چه کاربردهایی است؟

محدوده خروجی 5 تا 40VDC، این مدل را برای بخش قابل توجهی از مدارهای صنعتی DC مناسب می‌ کند. به عنوان نمونه، مدارهای 12VDC و 24VDC از کاربردهای قابل بررسی این SSR هستند؛ البته جریان و نوع بار نیز باید با مشخصات مدل تطابق داشته باشد.

در مقابل، استفاده از SOM06075 برای مدار 48VDC صحیح نیست؛ زیرا ولتاژ کاری اعلام‌ شده برای خروجی 5 تا 40VDC است. وجود عدد 75 در کد مدل نیز به معنی خروجی 75VDC نیست؛ در دیتاشیت، 75V به عنوان Non-repetitive Peak Voltage اعلام شده است.

این تفاوت برای تکنسینی که قصد جایگزینی یک SSR قدیمی را دارد بسیار مهم است.

آیا رله SSR 60 آمپر Celduc SOM06075 واقعاً می‌ تواند 60 آمپر را تحمل کند؟

بله، سلدوک جریان نامی 60A را برای این مدل اعلام کرده است؛ اما استفاده از SSR در جریان نامی به شرایط حرارتی، نوع بار و نحوه نصب وابسته است.

این نکته از نظر مهندسی بسیار مهم است: جریان نامی SSR با جریان نامی قابل استفاده برای تمام انواع بار یکسان نیست.

کاربردهای رله SSR سلدوک SOM06075

در صفحه رسمی Celduc / سلدوک کاربردهای این مدل شامل عناصر گرمایشی، لامپ‌ های رشته‌ ای و مادون‌ قرمز، LEDها، شیرهای برقی، الکترومگنت‌ ها و کنتاکتورها اعلام شده است. این کاربردها باید با توجه به DC بودن خروجی و محدودیت 5 تا 40VDC بررسی شوند.

کنترل بارهای گرمایشی DC

اگر المنت یا بار حرارتی شما با DC کار می‌ کند و ولتاژ آن در محدوده مجاز قرار دارد، SOM06075 می‌تواند برای قطع و وصل آن استفاده شود.

کنترل شیرهای برقی

شیرهای برقی DC معمولاً بار القایی هستند. بنابراین هنگام انتخاب SSR باید جریان بوبین و شرایط ایجاد ولتاژ برگشتی هنگام قطع بررسی شود.

کنترل الکترومگنت‌ ها

برای الکترومگنت‌ ها نیز جریان و مشخصات القایی بار اهمیت دارد. وجود حفاظت TVS داخلی در SOM06075 به حفاظت در برابر تنش‌ های گذرا کمک می‌کند، اما حفاظت داخلی نباید جایگزین بررسی کامل مدار شود.

کنترل کنتاکتورهای DC

اگر بوبین کنتاکتور DC از نظر ولتاژ و جریان با SSR سازگار باشد، SOM06075 می‌تواند برای کنترل آن مورد استفاده قرار گیرد.

سیستم‌های LED و روشنایی DC

در مدارهایی که نیاز به سوئیچینگ پرتعداد چراغ‌ های DC وجود دارد، SSR نسبت به کنتاکت مکانیکی مزیت‌ هایی دارد.

نکات مهم نصب و سیم‌ بندی Celduc SOM06075

قبل از نصب رله SSR سلدوک SOM06075 موارد زیر را بررسی کنید:

1. نوع خروجی: بار باید DC باشد.
2. ولتاژ بار: در محدوده 5 تا 40VDC قرار داشته باشد.
3. جریان بار: جریان دائم و جریان هجومی بررسی شود.
4. فرمان: ورودی کنترل باید در محدوده 3.5 تا 32VDC باشد.
5. قطبیت: سیم‌ بندی مدار DC مطابق نقشه سازنده انجام شود.
6. بار القایی: شیر برقی، کنتاکتور و الکترومگنت نیاز به بررسی ولتاژ برگشتی دارند.
7. حرارت: برای جریان‌های بالا دفع حرارت مناسب در نظر گرفته شود.
8. اتصال قدرت: ترمینال‌ های پیچی باید با کابل و اتصال مناسب اجرا شوند.
9. حفاظت مدار: حفاظت مناسب در برابر اتصال کوتاه و اضافه‌ جریان در مدار در نظر گرفته شود.
10. تابلو برق: گردش هوا و فاصله مناسب بین تجهیزات پرحرارت رعایت شود.

مزایای استفاده از Celduc SOM06075 به جای رله مکانیکی

اگر یک بار DC باید مرتباً روشن و خاموش شود، استفاده از رله حالت جامد سلدوک SOM06075 می‌ تواند مزیت‌ های مهمی داشته باشد.

در SSR کنتاکت مکانیکی وجود ندارد؛ بنابراین استهلاک ناشی از باز و بسته شدن کنتاکت حذف می‌شود. همچنین عملکرد آن بدون صدای مکانیکی است و برای سیستم‌ های اتوماسیون که تعداد سوئیچینگ زیادی دارند، گزینه مناسبی محسوب می‌ شود.

در مقابل، رله مکانیکی در حالت خاموش می‌ تواند جداسازی گالوانیکی ساده‌ تری در مسیر قدرت ایجاد کند و در برخی کاربردها از نظر حرارتی یا هزینه اولیه مناسب‌ تر باشد.

بنابراین انتخاب SSR یا رله مکانیکی باید بر اساس کاربرد واقعی انجام شود.

نکات مهم برای انتخاب SOM06075

اگر این مشخصات را دارید، Celduc SOM06075 می‌ تواند گزینه قابل بررسی باشد:

• بار DC
• ولتاژ بار بین 5 تا 40VDC
• جریان تا محدوده 60A با توجه به شرایط حرارتی
• فرمان DC بین 3.5 تا 32V
• نیاز به سوئیچینگ پرتعداد
• نیاز به حذف استهلاک کنتاکت مکانیکی

اما اگر یکی از شرایط زیر وجود دارد، باید مدل دیگری بررسی شود:

• بار AC
• ولتاژ بار بیشتر از 40VDC
• موتور DC با جریان هجومی بالا بدون بررسی دقیق
• محیط با دمای بسیار بالا
• نیاز به قطع کامل جریان در حالت OFF

خرید رله SSR تک فاز 60 آمپر سلدوک SOM06075

هنگام خرید رله SSR تک فاز 60 آمپر Celduc SOM06075 فقط آمپراژ را ملاک قرار ندهید. برای انتخاب صحیح باید حداقل نوع بار، ولتاژ DC، جریان مصرفی، جریان راه‌ اندازی، ولتاژ فرمان و شرایط نصب مشخص باشد.

ما در ایستا تجهیز سعی می‌ کنیم انتخاب تجهیزات برق صنعتی را صرفاً بر اساس قیمت یا آمپراژ انجام ندهیم. اگر برای خرید سلدوک SOM06075 / Celduc SOM06075 مطمئن نیستید که این مدل با مدار شما سازگار است، مشخصات بار یا تصویر پلاک تجهیز و SSR فعلی را برای ما ارسال کنید تا مدل از نظر نوع خروجی، ولتاژ، جریان و شرایط کاری بررسی شود. برای ما مهم است مشتری محصولی دریافت کند که واقعاً برای مدارش مناسب باشد؛ چون انتخاب اشتباه SSR، به‌ خصوص در جریان‌ های بالا، می‌تواند باعث افزایش حرارت، عملکرد نامناسب یا آسیب به تجهیزات شود. خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز در لاله‌ زار تهران و ارسال تجهیزات به سراسر کشور نیز امکان‌پذیر است.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
