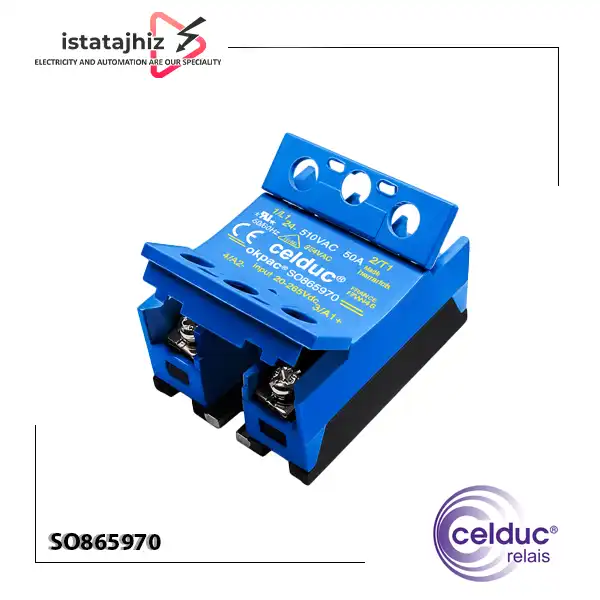

رله SSR تک فاز ۵۰ آمپر سلدوک (Celduc) مدل SO865970

در دنیای مدرن اتوماسیون، انتخاب تجهیزات قدرت که بتوانند در شرایط سخت صنعتی دوام بیاورند، چالشی بزرگ است. رله SSR سلدوک (Celduc) مدل SO865970، محصولی از قلب صنعت فرانسه، به‌ عنوان یکی از قابل‌ اعتمادترین ادوات سوئیچینگ برای کنترل بارهای AC تا ۵۰ آمپر شناخته می‌ شود. برخلاف رله‌ های مکانیکی که به دلیل استهلاک کنتاکت‌ ها و ایجاد جرقه، طول عمر محدودی دارند، این محصول Celduc با استفاده از نیمه‌ هادی‌ های قدرت، سوئیچینگ بی‌ صدا، سریع و بدون جرقه را تضمین می‌ کند. این رله برای مهندسانی که در طراحی سیستم‌ های کنترل دما، بسته‌ بندی، صنایع پلاستیک و سیستم‌ های تهویه فعالیت می‌ کنند، یک قطعه استراتژیک محسوب می‌ شود.

مهندسی پشت این قطعه: چرا Celduc SO865970 متفاوت است؟

مدل SO865970 تنها یک کلید الکترونیکی نیست؛ این رله حاصل دهه‌ ها تجربه مهندسی شرکت سلدوک (Celduc) در بهینه‌ سازی مدارات قدرت است. در طراحی این مدل از تکنولوژی Thyristor (تریستور) با تحمل جریان هجومی بالا استفاده شده است. مهندسان Celduc با تعبیه مدار حفاظتی اسنابر (RC Snubber) در داخل این رله، آن را در برابر نویزهای ناگهانی شبکه برق و ولتاژهای ضربه‌ ای ناشی از سوئیچینگ بارهای سلفی مقاوم کرده‌ اند. این یعنی در لحظه قطع و وصل، خبری از «تریگر شدن ناخواسته» (False Triggering) که در محصولات بی‌ کیفیت و ارزان‌ قیمت بازار رایج است، نخواهید بود.

مشخصات فنی و پارامترهای عملکردی

برای جای‌ گذاری صحیح این قطعه در تابلوهای برق، توجه به پارامترهای زیر برای هر مهندس و تکنسین برق ضروری است:

• جریان نامی (Nominal Current): ۵۰ آمپر (دقت کنید: این جریان منوط به نصب هیت‌ سینک و دفع حرارت مناسب است).
• ولتاژ بار (Load Voltage): گسترده (۲۴ تا ۶۰۰ ولت AC)، مناسب برای شبکه‌ های صنعتی استاندارد و سیستم‌ های ولتاژ بالا.
• ولتاژ کنترل (Control Voltage): ۳.۵ تا ۳۲ ولت DC، سازگار با اکثر کارت‌ های خروجی PLCها و ترموستات‌ های دیجیتال.
• نوع سوئیچینگ: Zero Cross (قطع و وصل در نقطه صفر ولتاژ)، جهت کاهش استرس جریانی بر روی المنت‌ ها و کاهش نویز الکترومغناطیسی.
• ایزولاسیون: ۴۰۰۰ ولت (ایزولاسیون اپتیکی بین مدار کنترل و مدار قدرت برای محافظت از PLC).
• افت ولتاژ (On-State Voltage Drop): بهینه‌شده جهت کاهش اتلاف توان داخلی رله.

راهنمای تخصصی نصب و مدیریت حرارت

بزرگ‌ترین قاتل رله‌ های حالت جامد، “دما” است. به عنوان یک مهندس، باید بدانید که سلدوک (Celduc) در مدل SO865970 علی‌ رغم کیفیت ساخت بالا، به دلیل ماهیت نیمه‌ هادی، گرما تولید می‌کند. برای عملکرد طولانی‌ مدت (۲۴/۷) در جریان ۵۰ آمپر:

1. هیت‌ سینک (Heat Sink): حتماً از هیت‌ سینک‌ های آلومینیومی استاندارد با فین‌ های خنک‌ کننده استفاده کنید. استفاده از هیت‌ سینک‌ های غیرطولی یا ضعیف منجر به سوختن قطعه در زمان کوتاه می‌ شود.
2. خمیر سیلیکون: استفاده از خمیر سیلیکون مرغوب بین بدنه سلدوک (Celduc) و هیت‌ سینک الزامی است تا مقاومت حرارتی تماسی به حداقل برسد.
3. ترمینال‌ ها: پیچ‌ های ترمینال قدرت را با گشتاور مناسب سفت کنید تا از ایجاد مقاومت تماسی و در نتیجه گرمای موضعی در محل اتصال سیم‌ ها جلوگیری شود.

مشخصات فنی کلیدی برای مهندسین برق

برای تکنسین‌ها و طراحان تابلو برق، شناخت دقیق پارامترهای عملیاتی این مدل سلدوک (Celduc) از واجبات است:

• جریان نامی (Nominal Current): ۵۰ آمپر (در صورت نصب صحیح روی هیت‌ سینک).
• ولتاژ بار (Load Voltage): ۲۴ تا ۶۰۰ ولت AC (سازگار با طیف گسترده‌ ای از ولتاژهای صنعتی).
• ولتاژ کنترل (Control Voltage): ۳.۵ تا ۳۲ ولت DC (سازگار با خروجی‌ های استاندارد PLC و کنترلرهای دما).
• تکنولوژی سوئیچینگ: Zero Cross (قطع و وصل در نقطه صفر برای کاهش نویز شبکه و محافظت از المان‌ های بار).
• نوع نصب: پنلی (Panel Mount) با قابلیت جایگزینی سریع و آسان در تابلو برق‌های صنعتی.
• حفاظت: دارای مدار اسنابر (Snubber) داخلی برای جلوگیری از تریگر شدن ناخواسته ناشی از نوسانات ولتاژ.

چرا مدل SO865970 سلدوک (Celduc)؟

تفاوت اصلی یک قطعه اورجینال Celduc با نمونه‌ های مشابه در کیفیت ساخت نیمه‌ هادی‌ ها (Thyristors) است. در مدل SO865970، جریان‌ های هجومی ناشی از راه‌ اندازی بارهای سلفی یا خازنی توسط طراحی داخلی پیشرفته این رله به‌خوبی مدیریت می‌ شود. این ویژگی باعث می‌ شود که در محیط‌ های صنعتی سنگین، شاهد سوختن ناگهانی رله نباشیم.

یکی از نکات مهم در کار با این SSR، مدیریت حرارتی است. در ۵۰ آمپر، اتلاف حرارتی (Power Dissipation) وجود دارد. استفاده از خمیر سیلیکون مرغوب و هیت‌ سینک با سطح مقطع مناسب برای دفع گرما، عمر مفید این رله را تا چندین سال تضمین می‌کند. مهندسان ما تأکید دارند که با رعایت استانداردهای دفع حرارت برای سلدوک (Celduc)، می‌توانید به طول عمر میلیون‌ها سیکل سوئیچینگ دست یابید که در کنتاکتورهای مکانیکی غیرممکن است.

فروشگاه ما؛ تکیه‌ گاهی برای مهندسین برق در لاله زار

من در طول ۲۵ سال فعالیت مستمر در قلب بازار برق ایران (لاله‌زار)، بارها شاهد بوده‌ ام که انتخاب یک قطعه “غیر اصلی” یا “مشابه” چگونه باعث توقف خط تولید، ضررهای مالی کلان و ناامیدی تیم‌ های مهندسی شده است. بازار پر از محصولات تقلبی است که با نام برندهای معتبر فروخته می‌ شوند، اما هیچ‌ کدام عملکرد نیمه‌ هادی‌ های سلدوک (Celduc) را ندارند.

من و تیم فنی‌ ام در این مجموعه، تنها به ارائه Celduc اورجینال متعهد هستیم. ما برای شما نه فقط یک فروشنده، بلکه یک مشاور فنی هستیم. اگر در محاسبه ظرفیت هیت‌ سینک برای مدل SO865970 شک دارید، یا در انتخاب نوع سوئیچینگ (Zero Cross یا Random) برای پروژه خاص خود مردد هستید، با ما تماس بگیرید. ما با تکیه بر دانش فنی و سابقه ربع‌ قرن حضور در صنعت، به شما کمک می‌ کنیم تا درست‌ ترین انتخاب را داشته باشید و پروژه‌ تان بدون نقص و با بالاترین استانداردهای صنعتی اجرا شود. ما اصالت قطعات شما را تضمین می‌ کنیم تا خیالتان از بابت عملکرد سیستم در درازمدت راحت باشد.
