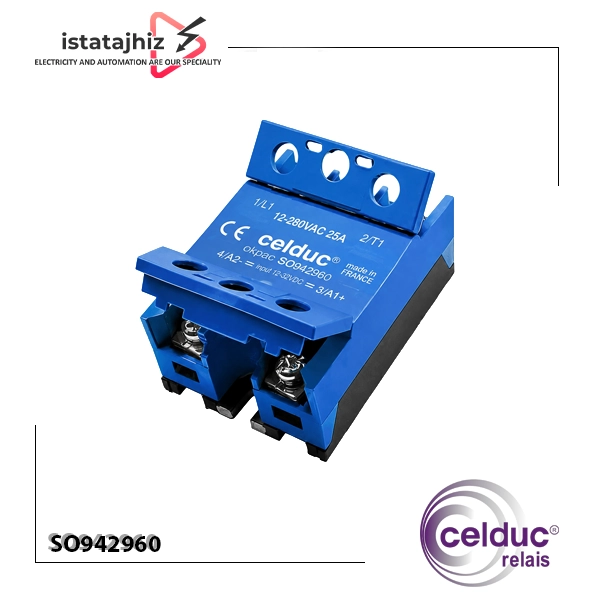

رله SSR سلدوک 25 آمپر مدل SO942960

SO942960 یک رله حالت جامد AC تک‌ فاز است که برای کنترل الکترونیکی بارهای AC استفاده می‌ شود. برخلاف رله‌ های الکترومکانیکی، در مسیر سوئیچینگ آن کنتاکت مکانیکی وجود ندارد و قطع و وصل بار توسط نیمه‌ هادی انجام می‌شود.

این ساختار برای کاربردهایی که بار باید در طول فرآیند بارها روشن و خاموش شود، مزیت دارد. نبود قطعه مکانیکی متحرک باعث می‌ شود مشکلاتی مانند فرسایش کنتاکت و صدای ناشی از عملکرد مکانیکی در SSR وجود نداشته باشد. Celduc نیز طول عمر بالا، پاسخ سریع، عملکرد بدون صدا و مقاومت در برابر لرزش را از مزایای رله SSR نسبت به رله‌ های الکترومکانیکی معرفی می‌کند.

SO942960 در خانواده SO9 قرار دارد؛ خانواده‌ ای که سلدوک آن را برای SSRهای Zero Cross مخصوص بارهای مقاومتی معرفی کرده است.

مهم‌ ترین نکته قبل از خرید: ورودی 185 تا 265 ولت

اگر قرار است فقط یک نکته را قبل از خرید SO942960 بررسی کنید، آن ولتاژ فرمان است.

این مدل دارای ورودی کنترلی 185 تا 265VAC/DC است.

بنابراین برای مثال اگر مدار شما دارای:

فرمان 24VDC → مناسب نیست

اما اگر مدار فرمان شما دارای:

فرمان 230VAC → در محدوده ورودی مدل قرار می‌ گیرد

این تفاوت در خانواده SO9 اهمیت زیادی دارد. برای مثال Celduc مدل SO942460 را با ورودی 3 تا 32VDC و مدل SO942960 را با ورودی 185 تا 265VAC/DC ارائه می‌کند.

پس هنگام جایگزینی SSR، تنها تطبیق «25 آمپر بودن» کافی نیست؛ کد دقیق، ولتاژ فرمان و نوع خروجی باید بررسی شود.

کاربرد SO942960 در کنترل المنت

یکی از مناسب‌ ترین کاربردهای SO942960، کنترل تجهیزات گرمایشی و المنت‌ های الکتریکی است. سلدوک نیز در مشخصات این مدل، کاربرد AC-1 / LC A و Heating Elements را ذکر کرده است.

یک نمونه مدار کاربردی می‌ تواند شامل این تجهیزات باشد:

کنترلر دما → مدار فرمان → ورودی SSR → خروجی SSR → المنت

در این ساختار، کنترلر دما بر اساس مقدار دمای اندازه‌ گیری‌ شده فرمان روشن یا خاموش شدن را صادر می‌ کند و SSR وظیفه سوئیچینگ توان المنت را بر عهده دارد.

مزیت مهم این روش در سیستم‌ های صنعتی، امکان انجام تعداد زیادی سیکل روشن/خاموش بدون استفاده از کنتاکت مکانیکی است.

آیا SO942960 برای موتور مناسب است؟

این مدل برای بار مقاومتی AC-1 معرفی شده است و کاربرد اصلی اعلام‌ شده آن المان‌ های گرمایشی است.

بنابراین برای کنترل موتور نباید فقط عدد 25A را ملاک قرار دهید.

موتورها در لحظه راه‌ اندازی جریان هجومی قابل توجهی ایجاد می‌کنند و شرایط آنها با یک المنت مقاومتی یکسان نیست. سلدوک نیز در راهنمای انتخاب SSR تأکید می‌کند که جریان نامی SSR بر مبنای بار مقاومتی AC-1 تعریف می‌شود و برای بارهای دیگر، به‌ خصوص بارهایی با جریان هجومی بالا، باید انتخاب جداگانه انجام شود.

در نتیجه:

المنت و بار مقاومتی → کاربرد مناسب‌تر

موتور و بار القایی → نیازمند بررسی و انتخاب مدل مناسب

مزیت استفاده از SSR در کنترل صنعتی

در رله‌ های الکترومکانیکی، کنتاکت‌ ها در اثر قطع و وصل مکرر دچار فرسایش می‌شوند. SSR فاقد این کنتاکت مکانیکی است.

به همین دلیل در کاربردهایی که قطع و وصل زیاد اتفاق می‌افتد، SSR مزیت قابل توجهی دارد. سلدوک مزایایی مانند عمر کاری بالا، عدم وجود قطعات متحرک، عملکرد بی‌ صدا، مقاومت در برابر لرزش و پاسخ سریع را برای SSRها ذکر می‌کند.

این ویژگی‌ ها باعث شده SSR در سیستم‌ های کنترل دما، ماشین‌ آلات صنعتی و مدارهای سوئیچینگ مکرر کاربرد زیادی داشته باشد.

نصب و سیم‌بندی SO942960

SO942960 دارای ترمینال‌ های قدرت پیچی و نصب پیچی است.

در زمان نصب، چند نکته برای تکنسین اهمیت ویژه دارد:

• ورودی فرمان را با ولتاژ 185 تا 265VAC/DC تغذیه کنید.
• ولتاژ بار را در محدوده 12 تا 280VAC نگه دارید.
• جریان واقعی بار را محاسبه کنید.
• نوع بار را مشخص کنید.
• برای جریان‌ های بالا هیت‌ سینک مناسب در نظر بگیرید.
• سطح تماس SSR با هیت‌ سینک باید مناسب باشد.
• اتصالات قدرت را محکم و استاندارد اجرا کنید.
• تهویه تابلو و دمای محیط را در نظر بگیرید.
• حفاظت مناسب مدار قدرت را فراموش نکنید.

نکته ایمنی: ورودی فرمان این مدل می‌ تواند با ولتاژ تا 265VAC کار کند؛ بنابراین هنگام سیم‌ بندی، آن را مانند یک مدار فرمان ولتاژ پایین 24VDC در نظر نگیرید و الزامات ایمنی مدار برق شهر را رعایت کنید.

نکات مهم برای انتخاب این مدل

پیش از سفارش SO942960، این موارد را بررسی کنید:

ولتاژ فرمان: آیا 185 تا 265VAC/DC است؟

ولتاژ بار: آیا بین 12 تا 280VAC قرار دارد؟

جریان بار: آیا برای شرایط واقعی زیر 25A است؟

نوع بار: آیا بار مقاومتی AC-1 است؟

دفعات سوئیچینگ: آیا قطع و وصل مکرر دارید؟

شرایط حرارتی: آیا برای SSR هیت‌ سینک مناسب در نظر گرفته شده است؟

نحوه نصب: آیا فضای کافی برای نصب پیچی و دفع حرارت وجود دارد؟

اگر پاسخ این موارد مشخص باشد، انتخاب مدل بسیار مطمئن‌ تر خواهد بود.

خرید رله SSR تک فاز 25 آمپر Celduc SO942960

هنگام خرید رله SSR تک فاز 25 آمپر سلدوک SO942960 بهتر است فقط بر اساس عبارت «SSR 25 آمپر» تصمیم نگیرید. مهم‌ ترین مشخصه‌ ای که این مدل را از بسیاری از SSRهای مشابه متمایز می‌کند، ورودی کنترل 185 تا 265VAC/DC است.

اگر مدار شما دارای فرمان 230VAC و یک بار مقاومتی AC مانند المنت یا هیتر است، SO942960 می‌تواند گزینه مناسبی برای بررسی باشد. اما اگر خروجی کنترلر یا PLC شما 24VDC است، بهتر است قبل از سفارش مدل دیگری با ورودی DC مناسب انتخاب شود.

برای استعلام قیمت رله SSR سلدوک SO942960 می‌ توانید کد دقیق محصول، ولتاژ فرمان، ولتاژ بار، توان یا جریان مصرف‌ کننده و نوع بار را در اختیار کارشناسان فروش ایستا تجهیز قرار دهید. امکان خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز در لاله‌ زار تهران و ارسال تجهیزات به سراسر کشور وجود دارد.
