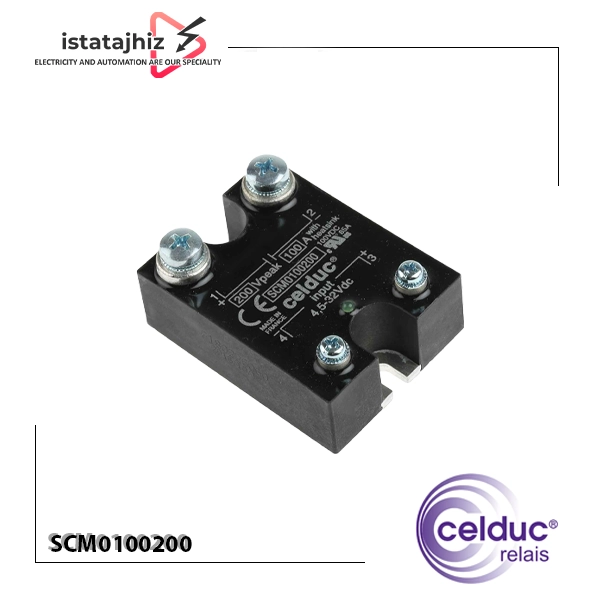

رله SSR تک فاز 100 آمپر سلدوک SCM0100200

رله SSR تک فاز 100 آمپر سلدوک SCM0100200 یکی از رله‌ های حالت جامد پرقدرت برند سلدوک (Celduc) فرانسه و از سری SCM است که برای سوئیچینگ بارهای DC با جریان بالا طراحی شده است. این مدل برخلاف بسیاری از SSRهای رایج با خروجی AC، دارای خروجی DC مبتنی بر MOSFET است و می‌ تواند بار DC را در محدوده 2 تا 200VDC و با جریان نامی 100A کنترل کند. ورودی فرمان آن نیز 4.5 تا 32VDC است.

این ویژگی باعث می‌ شود Celduc SCM0100200 / سلدوک SCM0100200 برای کاربردهایی که در آنها قطع و وصل سریع و پرتعداد بارهای DC مورد نیاز است، گزینه‌ ای تخصصی باشد. از جمله کاربردهای اعلام‌ شده برای این مدل می‌ توان به المنت‌ های DC، لامپ‌ های رشته‌ ای و مادون قرمز، LED، شیرهای برقی، الکترومگنت‌ ها و کنتاکتور ها اشاره کرد.

نکته بسیار مهم: عدد 100 آمپر در این محصول به معنی قابلیت کنترل بار 100 آمپر در هر شرایطی نیست. سلدوک این جریان را با هیت‌ سینک مناسب و در شرایط مشخص حرارتی اعلام کرده است؛ بنابراین طراحی حرارتی در استفاده از SCM0100200 اهمیت اساسی دارد.

SCM0100200 چه نوع SSR است؟

سلدوک SCM0100200 یک DC Solid State Relay است؛ یعنی هم مدار فرمان و هم مدار قدرت آن برای کاربردهای DC طراحی شده‌ اند.

خروجی این مدل با MOSFET ساخته شده است. استفاده از MOSFET در SSR های DC امکان دستیابی به مقاومت روشن پایین، سوئیچینگ سریع و تلفات پایین‌ تر را فراهم می‌ کند. خود سلدوک نیز خانواده SCM را به عنوان DC Solid State Relays – MOSFET Technology معرفی می‌ کند.

بنابراین اگر به دنبال SSR برای 220VAC هستید، SCM0100200 مدل مناسبی نیست. این مدل برای خروجی DC تا 200V طراحی شده است.

خروجی 2 تا 200VDC؛ نکته مهم برای انتخاب

یکی از مهم‌ ترین مشخصات Celduc SCM0100200 محدوده ولتاژ خروجی آن است که در کاتالوگ رسمی 2 تا 200VDC اعلام شده است.

این محدوده باعث می‌ شود مدل SCM0100200 در مدارهای مختلف DC قابل استفاده باشد؛ اما باید توجه داشت که حداکثر ولتاژ 200VDC به معنی مناسب بودن تمام ترکیب‌های 200 ولت و 100 آمپر نیست.

در جریان‌ های بالا، شرایط حرارتی، نوع بار، کابل‌ کشی، روش نصب و مشخصات حفاظتی مدار باید هم‌ زمان بررسی شوند.

به همین دلیل هنگام انتخاب رله SSR سلدوک SCM0100200 بهتر است ولتاژ و جریان واقعی بار، نه صرفاً حداکثر ظرفیت SSR، مبنای انتخاب قرار گیرد.

کاربردهای رله SSR تک فاز 100 آمپر Celduc

سلدوک برای SCM0100200 چندین کاربرد صنعتی را معرفی کرده است. این کاربردها شامل موارد زیر هستند:

کنترل المنت‌ های DC

برای المنت‌ ها و بارهای حرارتی DC که ولتاژ و جریان آنها در محدوده مجاز SSR قرار دارد، SCM0100200 می‌تواند برای قطع و وصل الکترونیکی استفاده شود.

کنترل LED

در مدارهای روشنایی DC و سیستم‌ هایی که نیاز به سوئیچینگ پرتعداد دارند، SSR می‌ تواند جایگزین مناسبی برای رله مکانیکی باشد؛ البته مشخصات جریان هجومی LED در هنگام راه‌ اندازی باید بررسی شود.

شیرهای برقی و سلونوئیدها

شیرهای برقی DC از بارهای القایی هستند. بنابراین هنگام استفاده از Celduc SCM0100200 باید انرژی القایی و ولتاژ برگشتی هنگام قطع نیز بررسی شود.

الکترومگنت‌ها

در مدارهای کنترل الکترومگنت DC، سوئیچینگ نیمه‌ هادی می‌ تواند برای عملیات پرتعداد مفید باشد.

کنترل کنتاکتورهای DC

در صورتی که بوبین کنتاکتور از نظر ولتاژ و جریان با SSR سازگار باشد، می‌ توان از SCM0100200 برای کنترل آن استفاده کرد.

سلدوک همین گروه از کاربردها را برای SCM0100200 اعلام کرده است.

نکات مهم قبل از خرید رله Celduc SCM0100200

قبل از خرید رله SSR تک فاز 100 آمپر سلدوک SCM0100200 این موارد را بررسی کنید:

نوع بار: DC

ولتاژ بار: 2 تا 200VDC

جریان بار: حداکثر 100A در شرایط مشخص

فرمان: 4.5 تا 32VDC

تکنولوژی: MOSFET

سوئیچینگ: DC On/Off

هیت‌سینک: مورد نیاز برای جریان نامی

حفاظت خروجی: Reverse Diode

نوع نصب: پیچی

اگر این مشخصات با مدار شما مطابقت دارد، SCM0100200 می‌ تواند گزینه‌ ای حرفه‌ ای برای سوئیچینگ بار DC باشد.

مزایای استفاده از Celduc SCM0100200 به جای کنتاکت مکانیکی

در کاربردهایی که تعداد عملیات قطع و وصل زیاد است، رله SSR سلدوک SCM0100200 نسبت به یک رله مکانیکی مزایای مشخصی دارد.

عدم وجود کنتاکت مکانیکی به معنی حذف استهلاک ناشی از باز و بسته شدن کنتاکت است. همچنین عملکرد بدون صدای مکانیکی و امکان سوئیچینگ سریع، SSR را برای ماشین‌ آلات و سیستم‌ های اتوماسیون مناسب می‌ کند.

از طرف دیگر، SSR در حالت روشن تلفات حرارتی دارد و در جریان‌ های بالا به هیت‌ سینک نیازمند است. بنابراین نباید صرفاً بر اساس عمر سوئیچینگ، SSR را در تمام کاربردها جایگزین کنتاکتور یا رله کرد.

خرید رله SSR تک فاز 100 آمپر سلدوک SCM0100200

برای خرید Celduc SCM0100200 / سلدوک SCM0100200 بهتر است قبل از استعلام قیمت، مشخصات بار خود را آماده داشته باشید. اگر ولتاژ، جریان، نوع بار و شرایط کاری مشخص باشد، انتخاب مدل دقیق بسیار ساده‌ تر خواهد بود.

ما در ایستا تجهیز هنگام فروش تجهیزات برق صنعتی تلاش می‌ کنیم صرفاً بر اساس آمپراژ محصول پیشنهاد ندهیم. اگر برای انتخاب رله SSR مطمئن نیستید، می‌ توانید مشخصات بار، عکس پلاک تجهیز، ولتاژ مدار و جریان مصرفی را برای ما ارسال کنید تا از نظر نوع خروجی DC، محدوده ولتاژ، جریان، فرمان و نیاز حرارتی بررسی شود. هدف ما این است که محصولی متناسب با مدار واقعی شما تأمین شود، نه اینکه صرفاً یک SSR با ظرفیت بالاتر خریداری کنید. خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز در لاله‌ زار تهران و ارسال به سراسر کشور نیز امکان‌ پذیر است.

قیمت رله SSR سلدوک SCM0100200

قیمت رله SSR تک فاز 100 آمپر Celduc SCM0100200 با توجه به شرایط تأمین، موجودی و نوسانات نرخ ارز تغییر می‌ کند؛ بنابراین برای دریافت قیمت روز بهتر است کد کامل SCM0100200 هنگام استعلام اعلام شود.

همچنین توجه داشته باشید که در خانواده SCM سلدوک، مدل‌ های دیگری نیز وجود دارند؛ برای مثال SCM030200 جریان 30A و SCM040600 جریان 40A با ولتاژ سوئیچینگ متفاوت دارند. بنابراین انتخاب مدل باید بر اساس ولتاژ و جریان واقعی مدار انجام شود.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
