رله SSR تک فاز 35 آمپر سلدوک SO863970

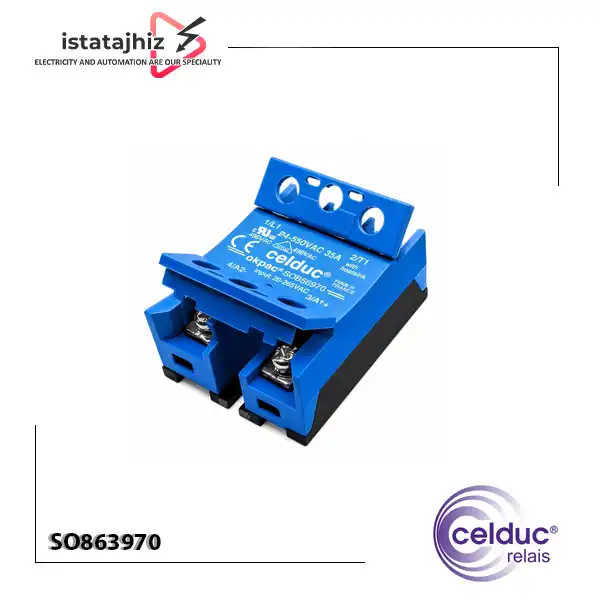

رله SSR تک فاز 35 آمپر سلدوک (Celduc) مدل SO863970 یک رله حالت جامد قدرت از سری okpac® SO8 است که برای سوئیچینگ بارهای AC و کاربردهای صنعتی طراحی شده است. این مدل دارای خروجی 24 تا 510VAC، جریان سوئیچینگ 35A و ورودی فرمان بسیار گسترده 20 تا 265VAC/DC است. همچنین از Zero Cross Switching، حفاظت اضافه‌ ولتاژ خروجی با VDR و ورودی با جریان کنترل محدود شده بهره می‌برد.

یکی از نکات مهم درباره Celduc SO863970 این است که برخلاف بسیاری از SSRهایی که فقط با فرمان DC کار می‌کنند، ورودی این مدل می‌تواند با AC یا DC در محدوده 20 تا 265 ولت تحریک شود. همین ویژگی، آن را برای برخی تابلوهای برق و مدارهای فرمان صنعتی که سطح ولتاژ فرمان آنها متفاوت است، بسیار کاربردی می‌کند.

نکته مهم برای انتخاب: عدد 35 آمپر به‌ تنهایی برای انتخاب این SSR کافی نیست. نوع بار، ولتاژ شبکه، دمای تابلو و به‌ خصوص هیت‌ سینک باید بررسی شود. Celduc صراحتاً اعلام می‌کند که SO863970 برای رسیدن به جریان نامی باید روی هیت‌ سینک مناسب نصب شود.

مهم‌ ترین ویژگی SO863970؛ ورودی 20 تا 265VAC/DC

یکی از ویژگی‌ هایی که Celduc (سلدوک) در مدل SO863970 را از بسیاری از SSR های متداول متمایز می‌کند، محدوده وسیع ورودی فرمان 20 تا 265VAC/DC است.

یعنی ورودی این مدل فقط به 24VDC محدود نیست و می‌تواند با فرمان AC یا DC در این محدوده کار کند. دیتاشیت Celduc همچنین برای ورودی این مدل جریان کنترل محدود شده را اعلام کرده است.

این موضوع برای تکنسین برق در هنگام جایگزینی SSR اهمیت زیادی دارد.

برای مثال اگر در یک تابلو، مدار فرمان شما 24VDC باشد، SO863970 قابل بررسی است. اگر مدار فرمان 110VAC یا 220VAC باشد نیز محدوده ورودی این مدل امکان استفاده از آن را فراهم می‌کند؛ البته باید ولتاژ واقعی مدار فرمان و شرایط سیم‌ بندی با دیتاشیت تطبیق داده شود.

کاربرد SO863970 برای المنت و کنترل دما

یکی از کاربردهای بسیار رایج SSR، کنترل المنت است و Celduc SO863970 نیز برای این نوع بار قابل استفاده است.

یک مدار معمول می‌تواند به شکل زیر باشد:

سنسور دما → کنترلر PID → خروجی فرمان → SO863970 → المنت

کنترلر دما بر اساس دمای تنظیم‌ شده، ورودی SSR را فعال یا غیرفعال می‌کند و SO863970 وظیفه سوئیچ‌ کردن مدار قدرت AC را برعهده دارد.

مزیت SSR در چنین کاربردی این است که اگر کنترلر مجبور باشد بار را در فواصل کوتاه و به دفعات زیاد قطع و وصل کند، برخلاف کنتاکتور، استهلاک ناشی از باز و بسته‌ شدن کنتاکت مکانیکی وجود ندارد.

آیا SO863970 برای موتور قابل استفاده است؟

بله، صفحه رسمی Celduc SO863970 کاربرد موتور را در فهرست کاربرد های این محصول قرار داده است.

اما برای موتور نباید فقط جریان نامی را ملاک قرار داد.

موتور در زمان استارت جریان هجومی بالاتری ایجاد می‌کند و ماهیت بار آن القایی است. بنابراین تکنسین یا مهندس باید مواردی مانند:

• جریان نامی موتور
• جریان راه‌ اندازی
• توان موتور
• تعداد دفعات استارت
• مدت زمان کار
• شرایط خنک‌کاری SSR

را بررسی کند.

پس اگر هدف شما کنترل موتور است، Celduc SO863970 از نظر کاربرد قابل بررسی است، اما انتخاب نهایی باید بر اساس شرایط واقعی موتور انجام شود.

نصب و سیم‌ بندی SO863970

در ساختار این SSR، ترمینال‌ های مدار قدرت و ترمینال‌ های مدار فرمان از یکدیگر جدا هستند.

مطابق دیتاشیت Celduc، ترمینال‌های 1/L1 و 2/T1 مربوط به مسیر قدرت AC هستند و ترمینال‌های 3/A1 و 4/A2 برای مدار کنترل استفاده می‌شوند. همچنین در دیتاشیت ذکر شده که 1/L1 و 2/T1 را می‌ توان جا به‌ جا کرد.

به‌ صورت مفهومی:

مدار فرمان:

20-265VAC/DC → A1 / A2

مدار قدرت:

منبع AC → L1 / T1 → بار

البته سیم‌ بندی نهایی باید بر اساس نقشه نصب سازنده و استانداردهای ایمنی پروژه انجام شود.

نکات مهم قبل از خرید Celduc SO863970

قبل از خرید رله SSR تک فاز 35 آمپر سلدوک SO863970 بهتر است این اطلاعات را مشخص کنید:

ولتاژ بار: مثلاً 230 یا 400VAC

جریان بار: جریان واقعی مصرف‌کننده

نوع بار: المنت، موتور، لامپ، شیر برقی و…

ولتاژ فرمان: AC یا DC و مقدار آن

دمای داخل تابلو: برای طراحی حرارتی

نوع سوئیچینگ: Zero Cross یا Random

روش نصب: پنلی و هیت‌ سینک مناسب

این موارد کمک می‌کنند مدل درست را انتخاب کنید و از جایگزینی اشتباه با مدل‌ های مشابه جلوگیری شود.

چه زمانی SO863970 انتخاب مناسبی است؟

Celduc SO863970 گزینه مناسبی است اگر به یک SSR تک‌ فاز با مشخصات زیر نیاز دارید:

• جریان تا 35A
• خروجی 24 تا 510VAC
• ورودی فرمان 20 تا 265VAC/DC
• عملکرد Zero Cross
• حفاظت VDR
• استفاده در تابلو برق صنعتی
• کنترل بار AC
• نیاز به قطع و وصل مکرر
• امکان نصب هیت‌ سینک مناسب

به‌خصوص ورودی 20 تا 265VAC/DC باعث می‌شود این مدل در پروژه‌ هایی که ولتاژ فرمان مشخص و ثابتی مانند 24VDC ندارند، انعطاف بیشتری داشته باشد.

خرید رله SSR تک فاز 35 آمپر Celduc SO863970

هنگام خرید رله SSR تک فاز 35 آمپر Celduc SO863970 به کد کامل SO863970 توجه کنید؛ زیرا محصولات سری SO8 از نظر جریان و ظاهر می‌ توانند بسیار شبیه باشند، اما ولتاژ فرمان یا محدوده خروجی آنها متفاوت است.

برای مثال، SO863070 دارای ورودی 3.5 تا 32VDC است، در حالی که SO863970 ورودی 20 تا 265VAC/DC دارد.

همچنین هنگام سفارش، بهتر است علاوه بر کد محصول، ولتاژ بار، جریان بار و ولتاژ فرمان نیز مشخص شود تا انتخاب دقیق‌ تری انجام شود.

طبق صفحه رسمی Celduc (سلدوک)، مدل SO863970 در حال حاضر با وضعیت Backorder و زمان تأمین کارخانه 35 روز کاری نمایش داده شده است؛ بنابراین موجودی و زمان تحویل باید هنگام خرید بررسی شود.
