رله SSR تک فاز 30 آمپر سلداک SCM030200

رله حالت جامد Celduc SCM030200 از محصولات سری SCM برند سلدوک (Celduc) فرانسه است که برای سوئیچینگ بارهای DC طراحی شده است. برخلاف بسیاری از SSRهای رایج که خروجی AC دارند، SCM030200 یک SSR تک‌فاز با خروجی DC و تکنولوژی MOSFET است و می‌ تواند بارهای DC را در محدوده 2 تا 200 ولت DC و با جریان نامی حداکثر 30 آمپر کنترل کند. ورودی فرمان آن نیز 4.5 تا 32VDC است.

این تفاوت برای انتخاب صحیح بسیار مهم است؛ بنابراین اگر به دنبال رله SSR سلدوک 30 آمپر برای بار DC هستید، SCM030200 گزینه‌ ای تخصصی برای همین کاربرد است. این مدل برای بارهایی مانند شیرهای برقی، کنتاکتورها، لامپ‌ ها و LEDها، برخی تجهیزات گرمایشی و سایر مصرف‌ کننده‌ های DC کاربرد دارد.

SCM030200 سلدوک چه نوع SSR است؟

Celduc / سلدوک SCM030200 یک DC Solid State Relay مبتنی بر ترانزیستور MOSFET است. خروجی آن برای قطع و وصل جریان مستقیم طراحی شده و برخلاف SSRهای AC، نباید برای کنترل مستقیم بارهای AC مورد استفاده قرار گیرد.

ساختار MOSFET در این مدل با هدف دستیابی به مقاومت پایین در حالت روشن و تلفات پایین طراحی شده است. دیتاشیت رسمی سلدوک همچنین به درایور ایزوله، سرعت مناسب روشن و خاموش شدن ترانزیستور قدرت، جریان نشتی پایین و مصرف کم جریان فرمان اشاره می‌ کند.

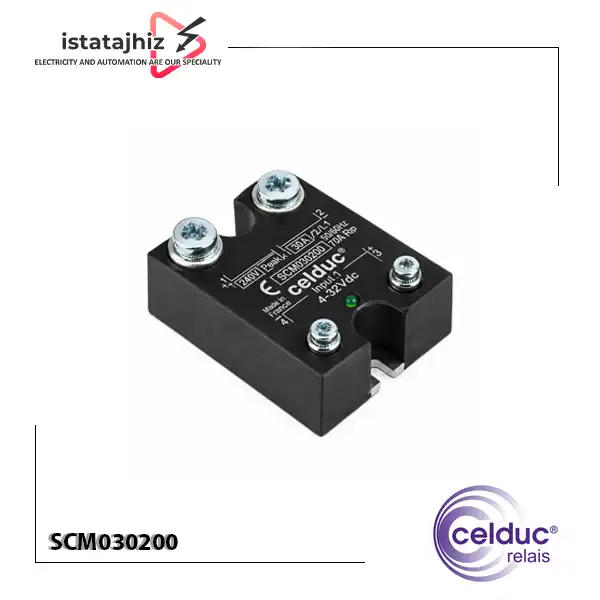

از نظر ساختاری، SCM030200 در یک محفظه Hockey Puck قرار گرفته و برای نصب به صورت پیچی روی پنل طراحی شده است. ابعاد آن حدود 44.5 × 58.2 × 27 میلی‌متر و وزن آن حدود 100 گرم است.

کاربردهای رله SSR تک فاز 30 آمپر سلدوک

صفحه رسمی Celduc / سلدوک برای سری SCM کاربردهایی مانند المنت‌ های گرمایشی، لامپ‌ های رشته‌ ای و مادون‌ قرمز، LEDها، شیرهای برقی، آهنرباها و کنتاکتورها را برای این خانواده ذکر می‌ کند.

برخی کاربردهای قابل بررسی برای SCM030200 عبارت‌ اند از:

• کنترل شیرهای برقی DC
• کنترل سلونوئیدها
• قطع و وصل کنتاکتورهای DC
• کنترل لامپ‌ های DC
• مدارهای LED
• برخی بارهای گرمایشی DC
• کنترل بوبین‌ ها و الکترومگنت‌ ها
• تابلوهای اتوماسیون صنعتی
• ماشین‌ آلات صنعتی
• مدارهای کنترل DC
• سیستم‌ هایی که به سوئیچینگ پرتعداد بار DC نیاز دارند

برای بارهای القایی مانند سلونوئید و بوبین، شرایط خاموش شدن بار و انرژی ذخیره‌ شده در اندوکتانس باید در طراحی حفاظت مدار مورد توجه قرار گیرد.

نکات مهم برای سیم‌بندی SCM030200

هنگام نصب Celduc / سلدوک SCM030200 موارد زیر را بررسی کنید:

1. نوع بار: خروجی SSR باید برای بار DC باشد.
2. ولتاژ بار: ولتاژ مدار باید در محدوده 2 تا 200VDC قرار داشته باشد.
3. جریان بار: جریان پیوسته نباید بدون بررسی شرایط حرارتی، صرفاً بر اساس عدد 30A انتخاب شود.
4. ولتاژ فرمان: سیگنال کنترل باید در محدوده 4.5 تا 32VDC باشد.
5. قطبیت مدار: در مدار DC، قطبیت و نحوه اتصال ترمینال‌ های قدرت و فرمان باید دقیقاً مطابق نقشه سازنده اجرا شود.
6. بار القایی: برای سلونوئیدها، بوبین‌ ها و سایر بارهای القایی، حفاظت در برابر ولتاژهای گذرا را بررسی کنید.
7. هیت‌ سینک: در جریان‌ های بالا، دفع حرارت باید بخشی از طراحی مدار باشد.
8. اتصالات قدرت: اتصالات پیچی باید با کابل مناسب و گشتاور صحیح اجرا شوند تا مقاومت اتصال و گرمایش موضعی افزایش پیدا نکند.

SCM030200 در چه شرایطی انتخاب مناسبی است؟

اگر نیاز شما کنترل یک بار DC تا 30 آمپر است و مدار فرمان نیز سیگنال 4.5 تا 32VDC دارد، SCM030200 می‌ تواند گزینه مناسبی باشد. تکنولوژی MOSFET، ساختار SSR، ایزولاسیون 4kV و قابلیت سوئیچینگ بارهای DC، این مدل را برای کاربردهای صنعتی مناسب کرده است.

در مقابل، اگر بار شما AC است یا ولتاژ DC آن بالاتر از 200 ولت است، باید مدل دیگری از Celduc / سلدوک انتخاب شود. برای مثال، در سری SCM مدل‌ هایی با خروجی 600VDC نیز وجود دارند که برای کاربردهای DC با ولتاژ بالاتر طراحی شده‌ اند.

مزایای Celduc SCM030200 نسبت به رله مکانیکی

در کاربردهایی که بار DC باید به دفعات زیاد قطع و وصل شود، رله حالت جامد Celduc SCM030200 به دلیل نداشتن کنتاکت مکانیکی می‌ تواند نسبت به رله الکترومکانیکی مزیت داشته باشد.

از جمله مزیت‌ های اصلی می‌ توان به عدم استهلاک کنتاکت، عملکرد سریع، صدای بسیار کم در زمان سوئیچینگ و مناسب بودن برای اتوماسیون اشاره کرد. همچنین استفاده از MOSFET باعث شده این مدل برای سوئیچینگ بار DC طراحی تخصصی داشته باشد.

با این حال، SSR نیز محدودیت‌ هایی دارد؛ از جمله تولید حرارت، جریان نشتی در حالت خاموش و حساسیت بیشتر مدار نیمه‌ هادی به شرایط اضافه‌ ولتاژ و جریان‌ های گذرا. بنابراین انتخاب بین SSR و رله مکانیکی باید بر اساس نوع بار و شرایط کاری انجام شود.

خرید رله SSR تک فاز 30 آمپر Celduc SCM030200

هنگام خرید رله SSR تک فاز 30 آمپر سلدوک SCM030200 حتماً مشخص کنید بار شما DC است. همچنین ولتاژ بار، جریان مصرفی، نوع بار و ولتاژ فرمان را بررسی کنید. این اطلاعات برای جلوگیری از انتخاب مدل اشتباه اهمیت زیادی دارند؛ زیرا SCM030200 با وجود عبارت 30 آمپر، یک SSR اختصاصی برای خروجی DC تا 200V است.

ما در ایستا تجهیز هنگام فروش تجهیزات برق صنعتی، فقط آمپراژ را ملاک انتخاب قرار نمی‌ دهیم. اگر برای خرید Celduc SCM030200 مطمئن نیستید که این مدل با مدار شما سازگار است، مشخصات بار، ولتاژ و جریان یا حتی تصویر SSR فعلی و پلاک تجهیز را برای ما ارسال کنید تا قبل از خرید از نظر نوع خروجی، ولتاژ، جریان و نحوه استفاده بررسی شود. برای ما مهم است که مشتری محصول مناسب مدار خود را دریافت کند، نه اینکه صرفاً یک SSR با آمپراژ بالاتر خریداری کند. امکان خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز در لاله‌ زار تهران و ارسال تجهیزات به سراسر کشور نیز فراهم است.

قیمت رله SSR سلدوک SCM030200

قیمت رله SSR سلدوک SCM030200 با توجه به موجودی، شرایط تأمین و نوسانات نرخ ارز ممکن است تغییر کند؛ بنابراین برای اطلاع از قیمت روز بهتر است پیش از ثبت سفارش استعلام انجام شود.

در زمان استعلام قیمت، ارسال کد دقیق SCM030200 اهمیت دارد؛ زیرا محصولات سری SCM سلدوک دارای مدل‌ های مختلفی با جریان و ولتاژ خروجی متفاوت هستند. برای نمونه، در همین خانواده مدل SCM040600 دارای جریان 40 آمپر و خروجی تا 600VDC است و نمی‌ توان آن را صرفاً بر اساس آمپراژ جایگزین SCM030200 کرد.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
