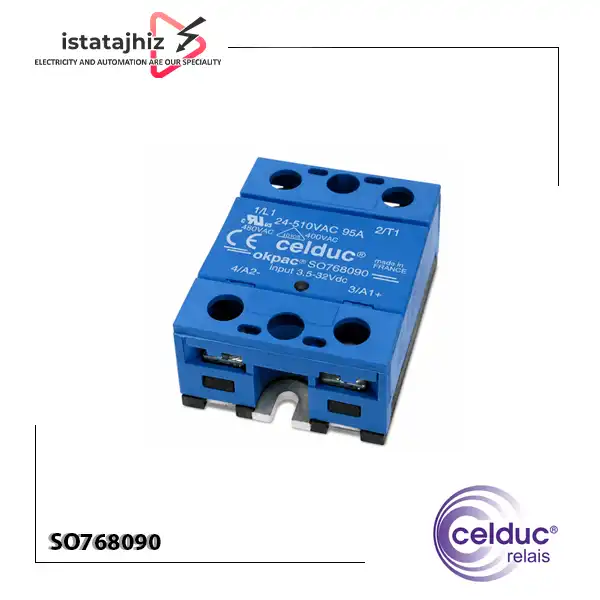

رله SSR تک فاز 95 آمپر سلدوک SO768090

رله SSR تک فاز 95 آمپر سلدوک SO768090 یکی از رله‌ های حالت جامد قدرت از سری SO7 برند سلدوک (Celduc) فرانسه است که برای سوئیچینگ بارهای AC، به‌ویژه بارهای القایی، موتورهای AC-53 و کاربردهای کنترل زاویه فاز طراحی شده است. این مدل دارای خروجی 24 تا 510VAC، ورودی فرمان 3.5 تا 32VDC و جریان سوئیچینگ حداکثر 95 آمپر است. برخلاف SSRهای Zero Cross، مدل Celduc SO768090 از نوع Random یا Instant Switching است؛ بنابراین می‌ تواند در کاربردهایی که زمان لحظه‌ ای روشن‌ شدن تریستور اهمیت دارد، مورد استفاده قرار گیرد.

یکی از نکات مهم درباره سلدوک SO768090 (Celduc SO768090) این است که عدد 95 آمپر نباید به‌ تنهایی ملاک انتخاب باشد. این جریان در شرایط حرارتی مناسب و با هیت‌ سینک مناسب قابل دستیابی است و خود سلدوک تأکید می‌کند که محصولات این رده برای رسیدن به جریان نامی باید روی هیت‌ سینک نصب شوند.

رله Celduc SO768090 برای چه کاری ساخته شده است؟

Celduc / سلدوک SO768090 یک SSR قدرت تک‌ فاز با ساختار نیمه‌ هادی است. در خروجی این مدل از دو تریستور موازی معکوس (Back-to-Back Thyristors) استفاده شده و فناوری TMS² برای افزایش طول عمر و عملکرد پایدار در سوئیچینگ AC به کار رفته است.

این ساختار باعث می‌شود SO768090 برای کاربردهایی که بار به شکل مکرر قطع و وصل می‌ شود، گزینه مناسبی باشد؛ ضمن اینکه نبود کنتاکت مکانیکی، مشکلاتی مانند جرقه، فرسایش و صدای مکانیکی رله‌ های الکترومکانیکی را حذف می‌ کند.

کاربردهای اصلی اعلام‌ شده برای سلدوک SO768090 عبارت‌ اند از:

• موتورهای AC با رده کاربردی AC-53
• بارهای القایی
• کنترل توان به روش Phase Angle
• برخی تجهیزات گرمایشی و بارهای مقاومتی
• سیستم‌ های اتوماسیون صنعتی
• تابلوهای کنترل و ماشین‌ آلات صنعتی
• کاربردهایی که نیاز به سوئیچینگ Random دارند

سلدوک به‌ طور مشخص سری SO7 را برای موتورها، بارهای القایی و کنترل زاویه فاز معرفی کرده است.

کاربردهای رله SSR سلدوک SO768090

سلدوک (Celduc) سری SO7 را برای کاربردهای صنعتی مختلف طراحی کرده است. مهم‌ ترین موارد استفاده SO768090 عبارت‌ اند از:

کنترل موتورهای AC

برای موتورهای AC و کاربردهای مرتبط با AC-53 می‌ توان SO768090 را بررسی کرد؛ البته انتخاب نهایی باید بر اساس جریان راه‌ اندازی و شرایط واقعی موتور انجام شود.

بارهای القایی

بوبین‌ها، برخی تجهیزات مغناطیسی و بارهای القایی به دلیل ماهیت جریان و ولتاژ خود نیازمند SSR مناسب هستند. ساختار SO7 برای این دسته از بارها طراحی شده است.

کنترل زاویه فاز

در کاربردهایی که لازم است توان بار در بخشی از سیکل AC کنترل شود، Random Switching یکی از ویژگی‌ های مهم SO768090 است.

اتوماسیون صنعتی

در ماشین‌ آلات و تابلوهایی که نیاز به سوئیچینگ پرتعداد بارهای AC وجود دارد، استفاده از SSR می‌تواند نسبت به رله‌ های مکانیکی مزیت داشته باشد.

بارهای AC پرقدرت

جریان 95A باعث شده Celduc SO768090 در دسته SSRهای قدرت قرار بگیرد؛ البته رسیدن به این جریان نیازمند رعایت شرایط حرارتی اعلام‌ شده توسط سازنده است.

مزیت SSR سلدوک نسبت به کنتاکتور چیست؟

اگر یک بار به‌ صورت مکرر قطع و وصل شود، کنتاکتور مکانیکی به دلیل حرکت کنتاکت‌ ها دچار استهلاک می‌شود.

در Celduc SO768090 عملیات سوئیچینگ توسط نیمه‌ هادی انجام می‌ شود؛ بنابراین:

• کنتاکت مکانیکی وجود ندارد.
• جرقه مکانیکی حذف می‌ شود.
• صدای قطع و وصل مکانیکی وجود ندارد.
• برای سوئیچینگ پرتعداد مناسب‌ تر است.
• عمر سوئیچینگ آن به فرسایش کنتاکت وابسته نیست.

اما SSR نیز معایبی دارد؛ از جمله تولید حرارت، نیاز به هیت‌ سینک، جریان نشتی و حساسیت بیشتر نیمه‌ هادی نسبت به برخی شرایط اضافه‌ جریان.

بنابراین سلدوک SO768090 جایگزین مطلق کنتاکتور نیست؛ انتخاب بین این دو باید بر اساس نوع بار، تعداد سوئیچینگ و شرایط حفاظتی انجام شود.

نکات مهم نصب و سیم‌ بندی Celduc SO768090

برای نصب رله SSR سلدوک SO768090 این موارد را حتماً رعایت کنید:

1. ورودی فرمان را در محدوده 3.5 تا 32VDC قرار دهید.
2. ولتاژ بار را در محدوده 24 تا 510VAC نگه دارید.
3. جریان واقعی بار و جریان راه‌ اندازی را بررسی کنید.
4. برای دستیابی به جریان نامی، هیت‌ سینک مناسب استفاده کنید.
5. اتصال SSR به هیت‌ سینک باید از نظر انتقال حرارت مناسب باشد.
6. برای موتور و بار القایی، شرایط راه‌ اندازی بررسی شود.
7. حفاظت اتصال کوتاه و اضافه‌ جریان مناسب برای مدار قدرت در نظر بگیرید.
8. مقدار I²t در انتخاب فیوز و هماهنگی حفاظتی لحاظ شود.
9. ترمینال‌ های قدرت با کابل و گشتاور مناسب محکم شوند.
10. در تابلو، فاصله مناسب از تجهیزات تولیدکننده حرارت رعایت شود.
11. قبل از سیم‌ بندی، مدار قدرت کاملاً بی‌ برق شود.
12. برای کنترل زاویه فاز، سازگاری کنترلر و بار با Random SSR بررسی شود.

نکات مهم قبل از خرید Celduc SO768090

اگر قصد خرید رله SSR تک فاز 95 آمپر Celduc SO768090 را دارید، این اطلاعات را از مدار خود مشخص کنید:

• ولتاژ بار
• جریان دائم بار
• جریان راه‌ اندازی
• نوع بار
• موتور یا غیرموتور بودن بار
• ولتاژ فرمان
• تعداد دفعات سوئیچینگ
• دمای محیط
• فضای موجود برای هیت‌ سینک
• نوع حفاظت اتصال کوتاه

اگر بار شما 220 یا 380VAC است، این مدل از نظر محدوده ولتاژ می‌تواند قابل بررسی باشد؛ اما باید جریان، نوع بار و شرایط حرارتی نیز تأیید شوند.

خرید رله SSR تک فاز 95 آمپر سلدوک SO768090

هنگام خرید رله SSR سلدوک SO768090 بهتر است صرفاً عبارت «SSR 95 آمپر» را ملاک قرار ندهید. تفاوت بین Random و Zero Cross، نوع بار، ولتاژ کاری، جریان راه‌ اندازی و نیاز به هیت‌ سینک می‌ تواند تعیین کند که یک SSR واقعاً برای مدار شما مناسب است یا خیر.

ما در ایستا تجهیز سعی می‌ کنیم هنگام فروش تجهیزات برق صنعتی، مدل را بر اساس کاربرد واقعی مشتری بررسی کنیم. اگر برای انتخاب Celduc SO768090 / سلدوک SO768090 تردید دارید، مشخصات موتور یا بار، ولتاژ و جریان آن یا تصویر پلاک تجهیز را برای ما ارسال کنید تا قبل از خرید، سازگاری مدل بررسی شود. برای ما مهم است مشتری SSR متناسب با مدار خود دریافت کند، نه صرفاً مدلی با آمپراژ بالاتر. امکان خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز در لاله‌ زار تهران و ارسال به سراسر کشور نیز وجود دارد.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
