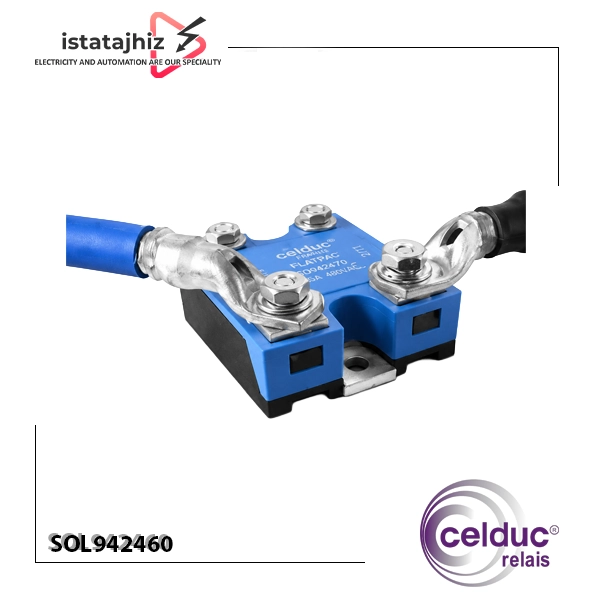

رله SSR تک فاز 25 آمپر مدل SOL942460 سلدوک

رله SSR تک فاز 25 آمپر سلدوک SOL942460 یکی از رله‌های حالت جامد سری SOL برند Celduc است که برای سوئیچینگ بارهای AC با فرمان DC طراحی شده است. این مدل دارای خروجی 12 تا 280 ولت AC، جریان قابل سوئیچ حداکثر 25 آمپر در شرایط AC-1 و دمای 40°C و ورودی کنترلی 3 تا 32 ولت DC است. عملکرد خروجی آن از نوع Zero Cross بوده و به همین دلیل گزینه‌ای مناسب برای کنترل بارهای مقاومتی مانند المنت‌های حرارتی، هیترها و تجهیزات گرمایشی است.

ساختار حالت جامد این رله باعث می‌شود برخلاف رله‌های الکترومکانیکی، عمل قطع و وصل بار با کنتاکت مکانیکی انجام نشود. در نتیجه در کاربردهایی که تعداد دفعات سوئیچینگ زیاد است، استفاده از SSR می‌تواند راهکار مناسبی برای کنترل بار باشد. مدل SOL942460 همچنین دارای LED سبز نشان‌دهنده وضعیت ورودی، محدودکننده جریان ورودی و حفاظت در برابر اضافه‌ولتاژ ورودی است.

رله SOL942460 برای چه کاربردی مناسب است؟

یکی از مهم‌ترین نکات هنگام انتخاب SSR، توجه به نوع بار است. هر SSR بیست‌وپنج آمپر الزاماً برای هر نوع بار 25 آمپری مناسب نیست. SOL942460 به‌طور مشخص در دسته SSRهای Zero Cross مناسب بارهای مقاومتی قرار می‌گیرد و Celduc کاربرد آن را برای تجهیزات گرمایشی معرفی کرده است.

بنابراین این مدل می‌تواند در مدارهایی مانند موارد زیر مورد استفاده قرار گیرد:

• کنترل المنت‌های حرارتی
• هیترهای صنعتی
• سیستم‌های گرمایش الکتریکی
• کنترل دمای کوره و تجهیزات حرارتی
• المنت دستگاه‌های صنعتی
• تجهیزات گرمایشی تابلوهای صنعتی
• کنترل بارهای مقاومتی AC
• سیستم‌های کنترل دما که فرمان خروجی PLC یا کنترلر دما دارند

در یک سیستم کنترل دما، برای مثال، خروجی یک PLC، کنترلر دما یا کارت خروجی DC می‌تواند فرمان 3 تا 32VDC را به ورودی SSR اعمال کند و SSR نیز برق AC بار را قطع و وصل نماید. این ساختار باعث می‌شود مدار فرمان DC از مدار قدرت AC جدا شده و کنترل بار با سرعت و تعداد دفعات سوئیچینگ بالاتر انجام شود.

Zero Cross در SOL942460 چه اهمیتی دارد؟

ویژگی Zero Cross یکی از مهم‌ترین مشخصات این مدل است. در SSRهای Zero Cross، قطع و وصل خروجی AC به‌گونه‌ای انجام می‌شود که سوئیچینگ در نزدیکی نقطه عبور ولتاژ AC از صفر صورت گیرد.

این ویژگی به‌خصوص برای بارهای مقاومتی مانند المنت اهمیت دارد، زیرا می‌تواند به کاهش اختلالات ناشی از لحظه سوئیچینگ کمک کند. به همین دلیل SOL942460 برای کاربردهایی مانند کنترل المنت و بارهای حرارتی انتخاب مناسبی است. Celduc نیز این مدل را به‌عنوان SSR تک‌فاز Zero Cross و مناسب بارهای مقاومتی معرفی کرده است.

نکته مهم برای مهندس یا طراح تابلو این است که Zero Cross به معنی مناسب بودن SSR برای تمام انواع بارها نیست. در انتخاب SSR باید نوع بار، جریان کاری، جریان هجومی و شرایط حرارتی مدار به‌صورت هم‌زمان بررسی شود.

ورودی کنترلی 3 تا 32 ولت DC

ورودی کنترلی SOL942460 در محدوده 3 تا 32VDC قرار دارد. این محدوده باعث می‌شود SSR بتواند از طیف مناسبی از مدارهای فرمان DC استفاده کند.

برای مثال در یک مدار صنعتی، خروجی دیجیتال PLC می‌تواند وظیفه فرمان دادن به SSR را بر عهده داشته باشد. همچنین در کاربردهای کنترل دما، خروجی DC کنترلر می‌تواند مستقیماً به ورودی SSR متصل شود؛ البته ولتاژ و جریان خروجی تجهیز فرمان باید با الزامات ورودی SSR تطبیق داده شود.

وجود LED سبز روی ورودی نیز برای تکنسین هنگام راه‌اندازی و عیب‌یابی مفید است. با فعال شدن فرمان ورودی، وضعیت LED می‌تواند یک نشانه سریع از رسیدن فرمان به ورودی SSR فراهم کند.

خروجی 12 تا 280 ولت AC و جریان 25 آمپر

خروجی SOL942460 برای سوئیچینگ بارهای AC در محدوده 12 تا 280VAC طراحی شده است. جریان سوئیچینگ این مدل در شرایط اعلام‌شده توسط سازنده 25A در AC-1 و دمای 40°C است.

با این حال، هنگام طراحی مدار نباید صرفاً بر اساس عبارت «25 آمپر» تصمیم‌گیری کرد. مقدار جریان قابل تحمل SSR به شرایط کاری و دفع حرارت وابسته است. به همین دلیل اگر بار شما نزدیک جریان نامی SSR کار می‌کند، انتخاب هیت‌سینک مناسب و بررسی شرایط نصب اهمیت بسیار زیادی دارد.

همچنین باید توجه داشت که جریان بار واقعی، نوع بار و دمای محیط در انتخاب SSR مؤثر هستند. برای یک المنت مقاومتی با جریان پایدار، شرایط انتخاب با یک موتور یا بار دارای جریان هجومی یکسان نیست.

چرا استفاده از هیت‌سینک برای SOL942460 ضروری است؟

یکی از مهم‌ترین نکاتی که هنگام خرید یا نصب SSR باید در نظر گرفته شود، تلفات حرارتی است.

SSR در حالت روشن نیز کاملاً بدون افت ولتاژ نیست. عبور جریان از نیمه‌هادی داخلی باعث تولید حرارت می‌شود و هرچه جریان بار افزایش پیدا کند، مدیریت حرارت اهمیت بیشتری پیدا می‌کند.

مدل SOL942460 هیت‌سینک داخلی ندارد و Celduc صراحتاً اعلام کرده است که برای رسیدن به جریان نامی باید روی هیت‌سینک نصب شود.

بنابراین در طراحی تابلو، نصب SSR روی یک سطح فلزی یا هیت‌سینک بدون محاسبه کافی نیست. تکنسین یا طراح باید مشخصات هیت‌سینک، دمای محیط، جریان بار و شرایط تهویه تابلو را در نظر بگیرد.

در کاربردهای نزدیک به 25A، این موضوع بسیار مهم‌تر می‌شود؛ زیرا افزایش دمای SSR می‌تواند ظرفیت جریان قابل استفاده را محدود کرده و در نهایت باعث آسیب به قطعه شود.

نکته مهم برای تکنسین‌ها هنگام سیم‌بندی

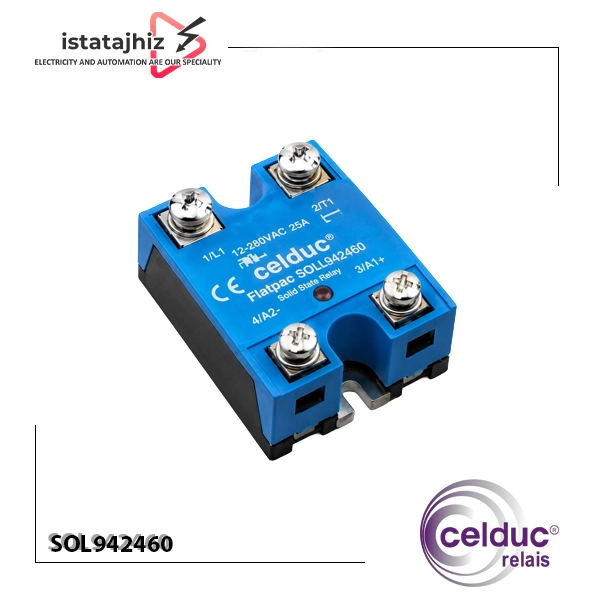

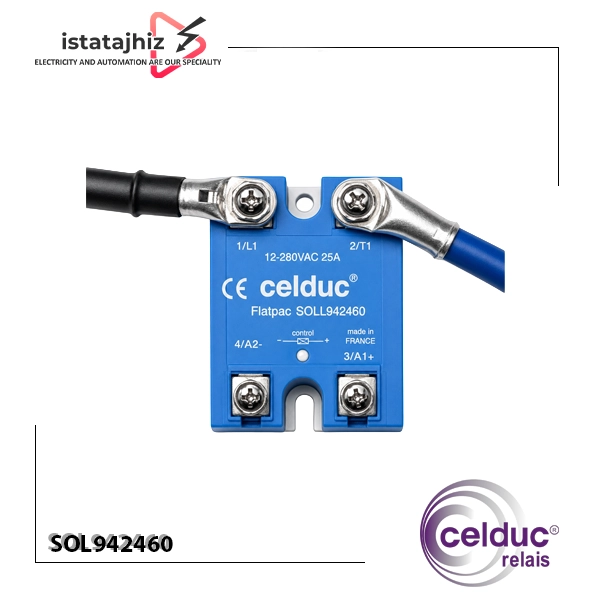

SOL942460 دارای ترمینال‌های قدرت پیچی و چهار ترمینال اصلی برای مدار فرمان و قدرت است. در نقشه نصب سازنده، ترمینال‌های ورودی فرمان با A1+ و A2- و ترمینال‌های مسیر قدرت با 1/L1 و 2/T1 مشخص شده‌اند.

در مدار فرمان باید قطب مثبت و منفی ورودی DC مطابق علامت‌گذاری روی SSR رعایت شود. در سمت قدرت نیز ورودی و خروجی باید مطابق نقشه سیم‌بندی و مدار مورد استفاده متصل شوند.

قبل از برق‌دار کردن تابلو، بهتر است موارد زیر بررسی شوند:

• ولتاژ فرمان واقعاً در محدوده 3 تا 32VDC باشد.
• قطبیت ورودی DC صحیح باشد.
• ولتاژ بار در محدوده 12 تا 280VAC قرار داشته باشد.
• جریان واقعی بار با ظرفیت SSR تطبیق داده شده باشد.
• نوع بار با کاربرد توصیه‌شده SSR مطابقت داشته باشد.
• هیت‌سینک مناسب نصب شده باشد.
• سطح تماس SSR و هیت‌سینک مناسب و بدون مشکل حرارتی باشد.
• اتصالات قدرت محکم و استاندارد باشند.
• تهویه داخل تابلو مناسب باشد.

آیا SOL942460 برای موتور مناسب است؟

این نکته در انتخاب محصول اهمیت زیادی دارد.

SOL942460 توسط Celduc به‌طور مشخص برای بارهای مقاومتی و تجهیزات گرمایشی معرفی شده است. بنابراین اگر قصد کنترل موتور، کمپرسور، شیر برقی یا بارهایی با جریان هجومی قابل توجه را دارید، نباید صرفاً بر اساس جریان 25A این مدل را انتخاب کنید.

برای چنین کاربردهایی باید نوع بار، جریان راه‌اندازی، جریان هجومی و مشخصات SSR بررسی شود و در صورت نیاز از مدل مناسب برای بار موردنظر استفاده شود.

به عبارت ساده، 25A بودن SSR به این معنا نیست که هر بار AC با جریان 25 آمپر را می‌توان مستقیماً با آن کنترل کرد.

تفاوت SOL942460 با رله مکانیکی در کاربردهای صنعتی

در رله‌های الکترومکانیکی، قطع و وصل مدار با کنتاکت انجام می‌شود؛ اما SSR از نیمه‌هادی برای سوئیچینگ استفاده می‌کند. به همین دلیل در کاربردهایی که فرمان قطع و وصل به دفعات زیاد صادر می‌شود، SSR می‌تواند مزیت قابل توجهی داشته باشد.

در کنترل المنت، برای مثال، کنترلر دما ممکن است در طول فرآیند بارها فرمان روشن و خاموش شدن صادر کند. استفاده از SSR برای چنین شرایطی مناسب است، زیرا سوئیچینگ آن بدون حرکت مکانیکی کنتاکت انجام می‌شود.

از طرف دیگر SSR نیز محدودیت‌هایی دارد؛ از جمله تولید حرارت، نیاز به هیت‌سینک و وجود جریان نشتی در حالت خاموش. بنابراین انتخاب SSR باید بر اساس شرایط واقعی مدار انجام شود، نه صرفاً بر اساس سرعت سوئیچینگ.

ابعاد و طراحی Flatpac

SOL942460 در گروه SOL Flatpac قرار دارد و طراحی کم‌ارتفاع آن یکی از ویژگی‌های این خانواده است. ابعاد اعلام‌شده برای مدل SOL942460 حدود 56 × 58.5 × 16.3 میلی‌متر است.

این ساختار برای تابلوها و تجهیزاتی که فضای نصب اهمیت دارد، مزیت محسوب می‌شود. طراحی Flatpac امکان استفاده در فضاهای نسبتاً محدود را فراهم می‌کند و نحوه سیم‌کشی نیز می‌تواند متناسب با ساختار نصب انجام شود.

با این حال، کوچک بودن بدنه نباید باعث حذف هیت‌سینک یا کاهش توجه به دفع حرارت شود. در واقع در طراحی تابلو باید فضای لازم برای مجموعه SSR + هیت‌سینک + تهویه در نظر گرفته شود.

حفاظت و قابلیت‌های داخلی

SOL942460 علاوه بر عملکرد Zero Cross، دارای چند ویژگی داخلی است که برای استفاده در مدارهای صنعتی کاربردی هستند. طبق دیتاشیت سازنده، ورودی این مدل دارای محدودکننده جریان و حفاظت در برابر اضافه‌ولتاژ ورودی است و LED سبز نیز وضعیت ورودی را نمایش می‌دهد.

این امکانات باعث می‌شوند راه‌اندازی و بررسی وضعیت مدار فرمان برای تکنسین ساده‌تر شود، اما نباید آنها را جایگزین حفاظت‌های مناسب تابلو دانست. حفاظت مدار قدرت همچنان باید متناسب با نوع بار و جریان اتصال کوتاه احتمالی طراحی شود.

هنگام خرید SSR سلدوک SOL942460 به چه مواردی توجه کنیم؟

اگر قرار است این مدل را جایگزین SSR قبلی کنید یا برای یک پروژه جدید خریداری نمایید، بهتر است چند مشخصه روی SSR قدیمی یا مدار را بررسی کنید:

1. ولتاژ فرمان: آیا خروجی کنترلر یا PLC در محدوده 3 تا 32VDC قرار دارد؟
2. نوع بار: آیا بار از نوع مقاومتی و AC-1 است؟
3. ولتاژ بار: آیا ولتاژ AC در محدوده 12 تا 280VAC قرار دارد؟
4. جریان بار: جریان واقعی بار چقدر است؟
5. جریان هجومی: بار در لحظه راه‌اندازی جریان زیادی ایجاد می‌کند یا خیر؟
6. روش سوئیچینگ: آیا Zero Cross برای کاربرد موردنظر مناسب است؟
7. هیت‌سینک: آیا فضای کافی برای نصب هیت‌سینک مناسب وجود دارد؟
8. ابعاد نصب: آیا ابعاد Flatpac با فضای تابلو یا تجهیز سازگار است؟
9. نوع ترمینال: آیا ترمینال‌های پیچی برای نحوه سیم‌کشی پروژه مناسب هستند؟

این بررسی‌ها احتمال انتخاب اشتباه SSR را به میزان قابل توجهی کاهش می‌دهد.

خرید رله SSR تک فاز 25 آمپر Celduc SOL942460

برای خرید رله SSR تک فاز 25 آمپر Celduc SOL942460 بهتر است علاوه بر قیمت، حتماً مشخصات فنی و اصالت مدل بررسی شود؛ زیرا تفاوت میان SSRهای مختلف فقط به آمپر محدود نمی‌شود و مواردی مانند نوع ورودی، محدوده ولتاژ خروجی، Zero Cross یا Random Switching، نوع بار و نیاز به هیت‌سینک در انتخاب نهایی اهمیت دارند.

ایستا تجهیز پیشرو این مدل را برای استفاده در تجهیزات برق صنعتی و سیستم‌های کنترل ارائه می‌کند. برای استعلام قیمت رله SSR سلدوک SOL942460 و بررسی موجودی، می‌توانید مشخصات بار، ولتاژ فرمان و جریان مصرفی تجهیز خود را در اختیار کارشناسان فروش قرار دهید تا انتخاب مدل با شرایط واقعی مدار تطبیق داده شود. امکان خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز پیشرو در لاله‌زار تهران و ارسال تجهیزات به سراسر کشور نیز وجود دارد.
