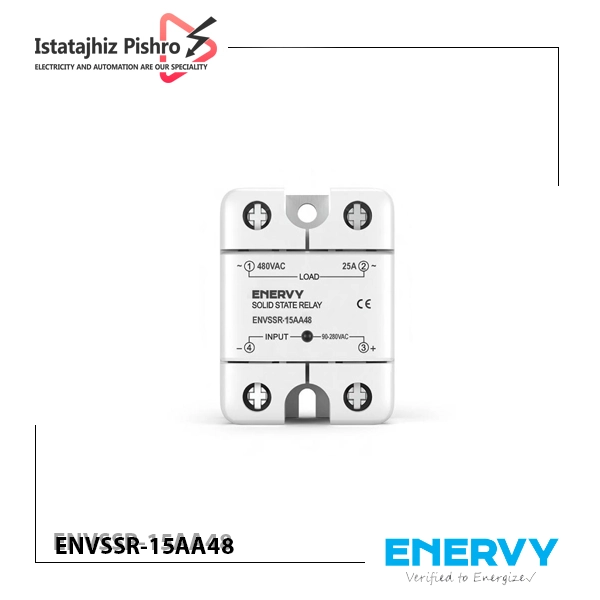

رله SSR تک فاز 15 آمپر AC برند ENERVY

در بسیاری از مدارهای کنترل صنعتی که نیاز به سوئیچینگ مکرر بارهای متناوب وجود دارد، استفاده از رله های مکانیکی به دلیل ایجاد جرقه و فرسایش کنتاکت ها محدودیت هایی ایجاد می کند. رله SSR تک فاز 15 آمپر مدل ENVSSR-15AA48 برای چنین شرایطی طراحی شده است. این رله با ساختار نیمه هادی، وظیفه قطع و وصل جریان AC را بدون تماس فیزیکی انجام می دهد و همین موضوع باعث افزایش پایداری عملکرد در مدارهایی می شود که سیکل سوئیچینگ بالایی دارند.

در این مدل جداسازی مدار فرمان و مدار قدرت با استفاده از اپتوکوپلر انجام می شود. فرمان کنترلی در محدوده ولتاژ AC دریافت شده و سپس مدار داخلی مبتنی بر ترایاک جریان بار را مدیریت می کند. همچنین در طراحی آن از روش Zero Cross برای کلیدزنی استفاده شده تا اتصال بار در نزدیک ترین نقطه به صفر موج سینوسی انجام شود و در نتیجه تنش الکتریکی روی بار و نویز شبکه کاهش پیدا کند. برند ENERVY از تولیدکنندگان تجهیزات کنترلی و قطعات اتوماسیون صنعتی است که محصولات آن در بسیاری از تابلوهای برق صنعتی مورد استفاده قرار می گیرد.

توضیحات عملکرد رله حالت جامد AC به AC

رله حالت جامد ENVSSR-15AA48 از تکنولوژی اپتوکوپلر (Photo Isolation) برای جداسازی کامل بخش کنترل و بخش قدرت استفاده می‌ کند.

• بخش کنترل (ورودی): این رله نیازمند یک سیگنال کنترلی متناوب (AC) در محدوده ۹۰ تا ۲۸۰ ولت است. با اعمال این ولتاژ کنترلی، یک LED داخلی روشن شده و سیگنال نوری را به سمت سنسور بخش خروجی ارسال می‌ کند.
• بخش خروجی (قدرت): سنسور نوری دریافتی، مدار سوئیچینگ (معمولا متشکل از ترایاک یا SCR) را فعال می‌ کند. این مدار سوئیچینگ جریان بار ۱۵ آمپر را در محدوده ولتاژ ۲۴ تا ۴۸۰ ولت AC کنترل می‌ کند.
• سوئیچینگ عبور از صفر (Zero-Crossing): بسیاری از رله‌ های حالت جامد از تکنولوژی عبور از صفر استفاده می‌ کنند. این ویژگی تضمین می‌ کند که رله تنها زمانی وصل می‌ شود که ولتاژ سینوسی بار نزدیک به صفر است. این کار باعث کاهش شدید نویز الکتریکی (EMI/RFI)، جلوگیری از جریان هجومی (Inrush Current) و افزایش طول عمر بارهای القایی و اهمی می‌ شود.

مشخصات فنی رله حالت جامد ENVSSR-15AA48

• حداکثر جریان بار: ۱۵ آمپر
• نوع فاز: تک فاز
• ولتاژ کنترل ورودی: ۹۰ تا ۲۸۰ ولت متناوب (AC)
• ولتاژ بار خروجی: ۲۴ تا ۴۸۰ ولت متناوب (AC)
• حداکثر ولتاژ عایقی (دی‌الکتریک): تا ۴۰۰۰ ولت
• جدا سازی: اپتوکوپلر (Photo Isolation) بین مدار کنترل و مدار قدرت
• فرکانس کاری: ۵۰/۶۰ هرتز
• روش نصب: پیچی یا پنلی (Panel Mount)

مزایا و ویژگی های رله SSR انروی

• عدم وجود قطعات مکانیکی و حذف کامل جرقه در زمان کلیدزنی
• کاهش استهلاک نسبت به رله ها و کنتاکتورهای مکانیکی
• عملکرد بی صدا در زمان قطع و وصل بار
• کاهش نویز الکترومغناطیسی با استفاده از تکنولوژی Zero Cross
• مقاومت مناسب در برابر لرزش و ارتعاش در تابلوهای صنعتی
• ایزولاسیون الکتریکی مطمئن بین مدار فرمان و مدار قدرت

کاربردهای رله حالت جامد ENVSSR-15AA48 انروی

• کنترل المنت های حرارتی در دستگاه های صنعتی و کوره ها
• استفاده در ماشین آلات بسته بندی و خطوط تولید
• کنترل روشنایی صنعتی در مدارهای اتوماسیون
• مدیریت بارهای AC در تابلوهای PLC
• کاربرد در دستگاه های CNC و تجهیزات دقیق صنعتی
• استفاده در صنایع غذایی و دارویی که عملکرد بی صدا اهمیت دارد

قیمت و خرید رله حالت جامد 15 آمپر ENERVY از ایستا تجهیز

در زمان انتخاب تجهیزات سوئیچینگ مانند SSR توجه به اصالت قطعه و تطابق مشخصات آن با شرایط مدار اهمیت زیادی دارد. رله SSR مدل ENVSSR-15AA48 توسط مجموعه ایستا تجهیز به صورت تخصصی در حوزه تجهیزات برق صنعتی تامین می شود. مشتریانی که در تهران حضور دارند می توانند برای بررسی حضوری تجهیزات و دریافت مشاوره فنی به فروشگاه ایستا تجهیز در لاله زار جنوبی مراجعه کنند.

در صورتی که امکان مراجعه حضوری وجود نداشته باشد، سفارش از طریق تماس تلفنی یا پیام در واتساپ، ایتا و سایر پیام رسان ها انجام می شود و کالا پس از ثبت سفارش به سراسر کشور ارسال خواهد شد. تمامی تجهیزات با تضمین اصالت ارائه می شوند و برای خریدهای صنعتی فاکتور معتبر نیز صادر می شود.

به دلیل وارداتی بودن بسیاری از تجهیزات اتوماسیون صنعتی، تغییرات نرخ ارز می تواند روی قیمت نهایی تاثیر بگذارد. به همین دلیل برای اطلاع از قیمت رله SSR بهتر است استعلام روزانه از کارشناسان فروش ایستا تجهیز انجام شود. همچنین در پروژه های صنعتی یا سفارش های عمده شرایط ویژه برای تامین تجهیزات در نظر گرفته می شود.
