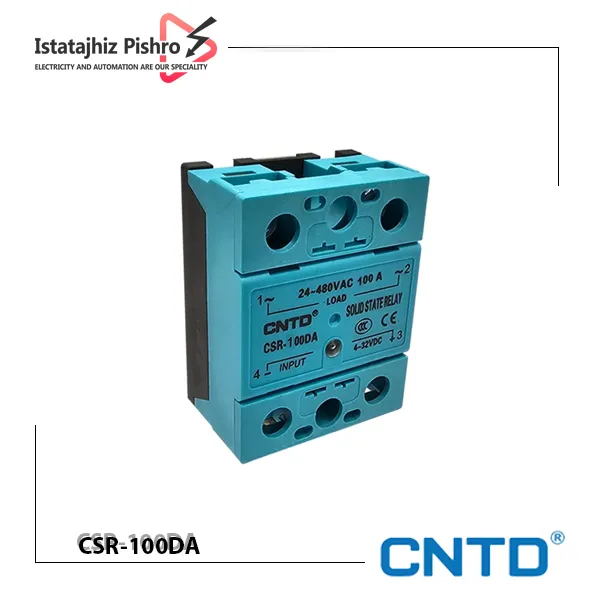

رله SSR تک فاز CNTD مدل CSR-100DA

رله حالت جامد CNTD مدل CSR-100DA یکی از محصولات قدرتمند و با دوام برند CNTD در حوزه کنترل صنعتی است. این رله از نوع تک فاز بوده و برای سوئیچ بارهای AC با جریان تا 100 آمپر طراحی شده است. عملکرد این مدل بر اساس ورودی کنترل DC در بازه 3 تا 32 ولت و خروجی AC در محدوده 24 تا 480 ولت انجام می‌شود.
رله CSR-100DA با بهره‌گیری از فناوری عبور از صفر (Zero Cross) در مدار خروجی خود، امکان سوئیچ نرم، کاهش نویز الکتریکی و افزایش طول عمر تجهیزات متصل را فراهم می‌سازد. ساختار بدون قطعات مکانیکی این رله موجب عملکرد بی‌صدا، مقاومت در برابر لرزش و سایش، و قابلیت اطمینان بالا در شرایط کاری سخت شده است.
به دلیل طراحی صنعتی و توان تحمل جریان بالا، رله SSR مدل CSR-100DA گزینه‌ای ایده‌آل برای استفاده در سیستم‌های اتوماسیون، کنترل دما، دستگاه‌های بسته‌بندی، خطوط تولید و سایر تجهیزات صنعتی محسوب می‌شود.

خرید و قیمت رله SSR 100 آمپر DC

فروشگاه ایستا تجهیز پیشرو به‌عنوان یکی از مراکز تخصصی در زمینه برق صنعتی و اتوماسیون، عرضه‌کننده رسمی رله‌ های حالت جامد CNTD از جمله مدل CSR-100DA است.
امکان خرید حضوری این محصول در فروشگاه برق صنعتی ما واقع در لاله‌ زار تهران فراهم است. همچنین خریداران محترم می‌توانند به‌صورت غیرحضوری از طریق تماس تلفنی یا پیام در واتساپ نسبت به ثبت سفارش اقدام نمایند.
تمامی محصولات ارائه‌شده دارای گارانتی اصالت کالا و ضمانت اورجینال بودن هستند. افزون بر این، پیش از خرید، امکان دریافت مشاوره فنی تخصصی جهت انتخاب دقیق‌تر بر اساس نیاز پروژه فراهم است.
ارسال کالا به تمامی نقاط کشور در کوتاه‌ترین زمان انجام می‌شود.

قیمت رله تک فاز CNTD CSR-100DA

فروشگاه ایستا تجهیز پیشرو به‌عنوان نمایندگی رسمی تجهیزات برق صنعتی CNTD، محصولات خود از جمله رله SSR مدل CSR-100DA را با بهترین و رقابتی‌ترین قیمت بازار عرضه می‌کند.
قیمت این محصول بسته به نوسانات نرخ ارز و شرایط واردات ممکن است متغیر باشد. از این رو، توصیه می‌شود جهت اطلاع از قیمت روز رله CSR-100DA با کارشناسان فروش تماس حاصل فرمایید یا از طریق واتساپ پیام ارسال کنید.
تخفیف‌های ویژه برای خرید عمده و همکاران حوزه برق صنعتی و اتوماسیون نیز در نظر گرفته شده است.

شماره تماس ها: 02133988304  |  02133988303

واتساپ: 09028137383

مشخصات فنی CSR-100DA

• مدل : CSR-100DA
• نوع : SSR DC (3–32 VDC) → AC (24–280 VAC)
• جریان خروجی : (In Load) 100 A پیوسته
• ولتاژ بار : (Load Voltage) 24–280 VAC
• ولتاژ فرمان : (Control Input) 3–32 VDC
• نوع سوئیچینگ :  Zero-Crossing (قطع‌وصل در عبور از صفر ولتاژ)
• زمان روشن شدن : < 10 ms
• زمان خاموش شدن : < 20 ms
• دمای کاری : –40 °C تا +80 °C
• عایق‌بندی : 4000 VAC (Control ↔ Load)
• راندمان حرارتی : ≤ 1.5 mΩ (R_on at 25 °C)
• روش نصب هیت‌سینک : با پیچ M4 یا ریل DIN (با براکت مجزا)

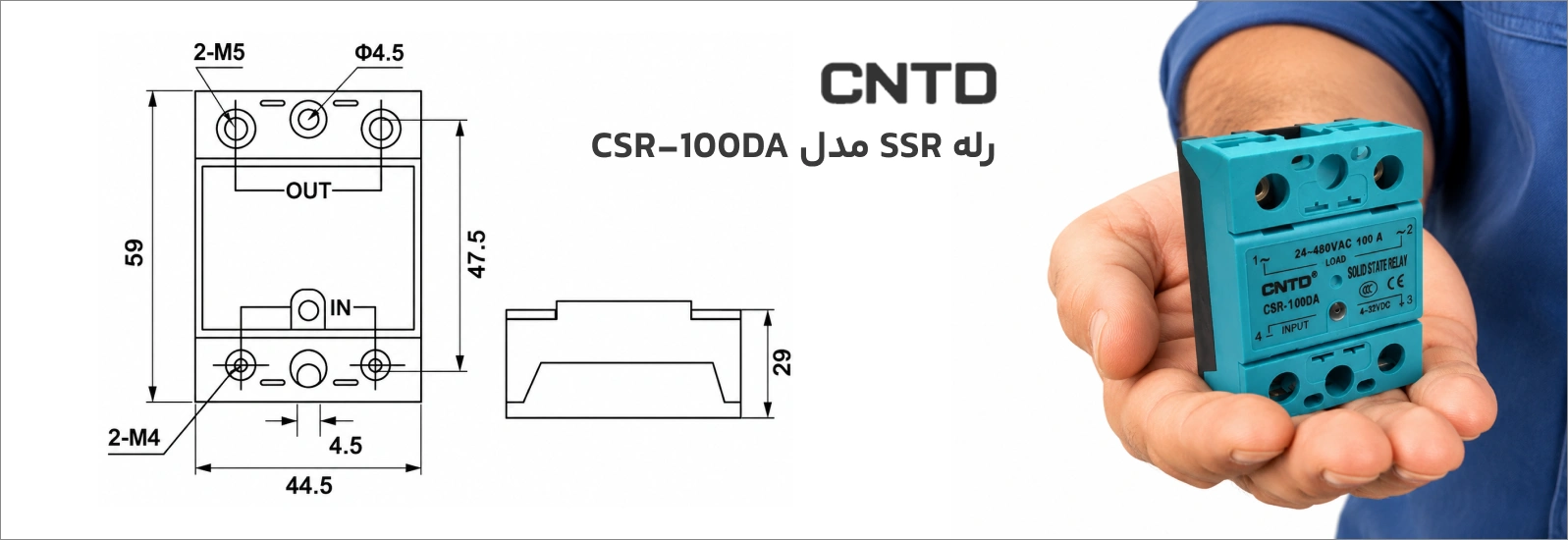

• ابعاد : 80 × 45 × 28 mm
• وزن : 150 گرم

ویژگی‌ های رله SSR برند CNTD

• Zero-Cross Switching: کاهش نویز الکتریکی و طول عمر بیشتر بار از طریق کلیدزنی در عبور از نقطه صفر ولتاژ.
• قطع‌وصل الکترونیکی بدون مکانیک: عملکرد بدون صدا و فرسایش مکانیکی، مناسب صدها هزار سیکل سوئیچینگ.
• عایق‌بندی بالا: ایمنی کامل بین مدار فرمان DC و بار AC تا 4 کیلوولت.
• گستره ولتاژی وسیع: کنترل انواع بارهای مقاومتی و اندکی القایی در رنج 24–280VAC.
• دمای کاری گسترده: عملکرد پایدار در محیط‌های سرد و گرم صنعتی.
• نصب انعطاف‌پذیر: قابل نصب روی هیت‌سینک یا ریل DIN با براکت‌های استاندارد.

کاربردهای صنعتی رله حالت جامد

• کنترل المنت‌های گرمایشی در کوره‌های صنعتی و ماشین‌آلات بسته‌بندی.
• مدارات درایو موتورهای القایی کوچک با کاهش نویز و افزایش دقت کنترل.
• تابلوهای اتوماسیون و PLC برای قطع‌وصل بارهای AC از طریق سیگنال‌های فرمان 24VDC.
• سیستم‌های کنترل روشنایی و قدرت در پروژه‌های ساختمان‌های هوشمند.
• کنترل جریان بار در تسترها و تجهیزات اندازه‌گیری که نیاز به سوئیچینگ سریع دارند.

نکات نصب و راه‌اندازی

• هیت‌ سینک مناسب: برای توان اتلافی حدود 6–8 وات، از هیت‌سینک با مقاومت حرارتی ≤ 10°C/W استفاده کنید.
• اتصالات محکم: پیچ‌های هیت‌سینک را با گشتاور 1.2–1.5 Nm سفت کنید تا تماس حرارتی بهینه حاصل شود.
• سیم‌کشی فرمان: استفاده از کابل انعطاف‌پذیر 18–22 AWG برای ورودی 3–32VDC.
• ملاحظات EMC: در ترکیب با فیلتر EMI یا چوک ورودی، از تداخل الکترومغناطیسی جلوگیری کنید.
• گرمایش محیط: در عملیات پیوسته، اطمینان از جریان هوای مناسب اطراف SSR برای جلوگیری از افزایش دما ضروری است.
