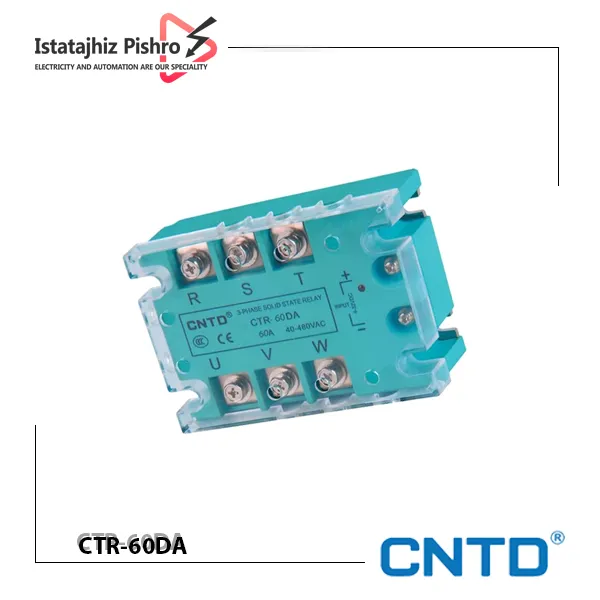

رله حالت جامد سه فاز CNTD مدل CTR-60DA، یک قطعه کنترلی پیشرفته و با دوام است که برای مدیریت بارهای AC سه فاز با جریان نامی ۶۰ آمپر در هر خط طراحی شده است. این رله به عنوان جایگزینی هوشمندانه و مدرن برای کنتاکتورهای الکترومکانیکی، در سیستمهایی که نیازمند قطع و وصلهای مکرر، سرعت بالا و عملکرد بدون نویز هستند، کاربرد گستردهای دارد.
این SSR با دریافت یک سیگنال کنترلی ضعیف DC در محدوده ۳ تا ۳۲ ولت (سازگار با خروجی PLCها و کنترلرها)، قادر است سه فاز AC با ولتاژ ۲۴ تا ۴۸۰ ولت را با اطمینان کامل سوئیچ کند. ویژگی برجسته مدل CTR-60DA، بهرهگیری از مدار تشخیص عبور از صفر (Zero-Crossing) است. این تکنولوژی هوشمند، عملیات سوئیچ را دقیقا در لحظهای که ولتاژ سینوسی به صفر میرسد انجام میدهد که این امر به طور موثری از ایجاد نویزهای الکترومغناطیسی (EMI) و جریانهای هجومی آسیبزا جلوگیری کرده و عمر مفید تجهیزاتی مانند المنتهای حرارتی و موتورها را افزایش میدهد. به دلیل اتلاف توان ذاتی در نیمههادیهای قدرت، استفاده از هیت سینک (Heat Sink) مناسب به همراه خمیر سیلیکون برای تضمین عملکرد پایدار و جلوگیری از آسیب حرارتی، کاملا ضروری است.
خرید رله SSR سه فاز CNTD
ایستا تجهیز پیشرو، به عنوان نماینده رسمی و مرکز توزیع تجهیزات برق صنعتی CNTD در لاله زار تهران، مدل CTR-60DA را با ضمانت اصالت و کیفیت عرضه می نماید. تیم فنی ما آماده ارائه مشاوره تخصصی و رایگان جهت انتخاب دقیق رله و هیت سینک متناسب با نیاز شماست.
خدمات ویژه ما:
- مشاوره فنی تخصصی رایگان پیش از خرید
- تضمین اصالت و کیفیت تمامی محصولات
- ارسال سریع و ایمن به سراسر ایران
- امکان خرید حضوری و غیرحضوری (آنلاین و تلفنی)
- ارائه فاکتور رسمی و تخفیف ویژه برای همکاران و خرید عمده
برای ثبت سفارش و مشاوره با ما تماس بگیرید:
شماره های تماس: 02133988303 – 02133988304
واتساپ: 09028137383

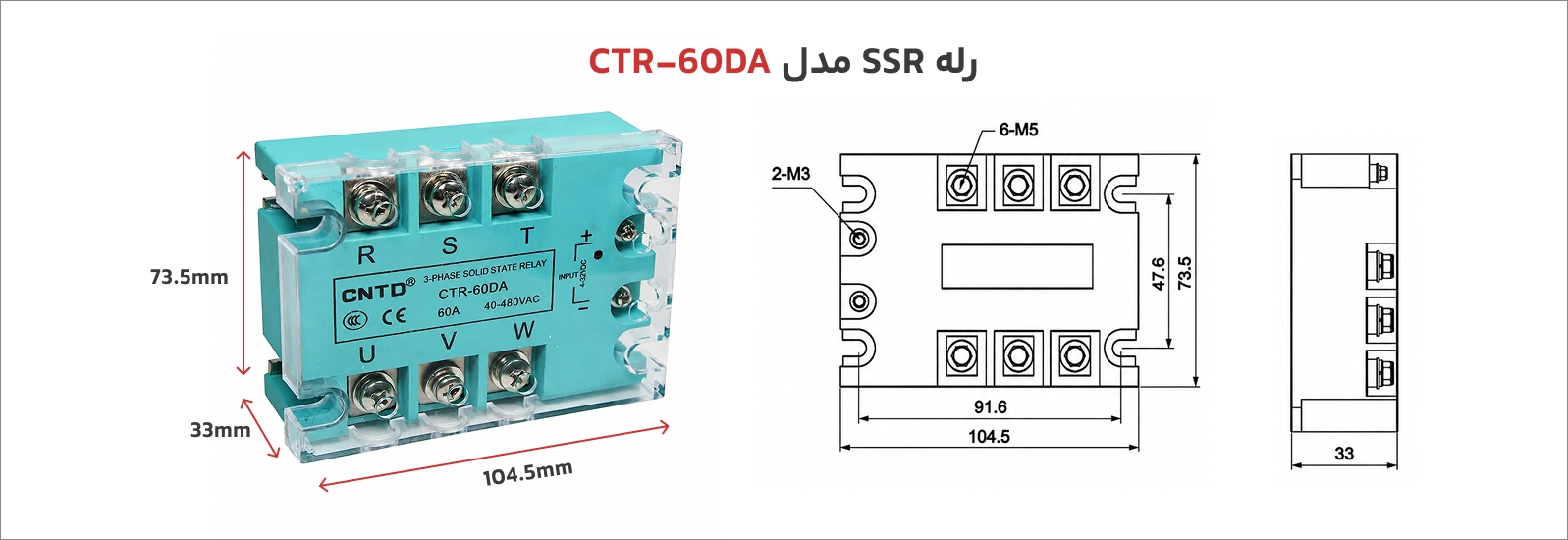

مشخصات فنی رله SSR مدل CTR-60DA
- نوع رله: حالت جامد (Solid State Relay) – سه فاز
- کد محصول: CTR-60DA
- جریان نامی بار: ۶۰ آمپر (60A) به ازای هر فاز
- ولتاژ کاری بار (خروجی): ۲۴ تا ۴۸۰ ولت AC
- ولتاژ کنترل (ورودی): ۳ تا ۳۲ ولت DC
- نوع سوئیچینگ: Zero-Crossing (عبور از صفر)
- پیک ولتاژ قابل تحمل: ۱۲۰۰ ولت
- نشانگر LED: دارای LED برای نمایش فعال بودن سیگنال ورودی
- مقاومت دیالکتریک: بیش از 2500V AC
- دمای کاری: ۳۰- تا ۸۰+ درجه سانتیگراد
- استاندارد نصب: پنلی (Panel Mount) – استفاده از هیت سینک الزامی است
- برند: CNTD
کاربردهای اصلی
- کنترل المنتهای حرارتی در ماشینآلات بستهبندی و صنایع پلاستیک
- راهاندازی و کنترل موتورهای سه فاز با توان متوسط
- سیستمهای تهویه مطبوع صنعتی و تجاری (HVAC)
- کورههای الکتریکی و تجهیزات پخت صنعتی
- کنترل روشنایی هوشمند در مقیاس بزرگ
- اتوماسیون خطوط تولید و مونتاژ
مزایا و ویژگی های کلیدی
- ظرفیت جریان ۶۰ آمپر مناسب برای طیف وسیعی از کاربردهای صنعتی
- عملکرد ۱۰۰٪ بیصدا و بدون آرک مکانیکی
- طول عمر بسیار بالا به دلیل نبود قطعات متحرک و فرسایشی
- کاهش چشمگیر نویز EMI و حفاظت از مدارهای کنترلی حساس
- ایزولاسیون اپتیکال بین مدار فرمان و قدرت برای ایمنی حداکثری
- مصرف انرژی بسیار پایین در مدار کنترل (فرمان)
- مقاومت عالی در برابر لرزش و شوکهای مکانیکی
- دارای کاور محافظ برای افزایش ایمنی و جلوگیری از تماس با ترمینالها
نحوه نصب و راهاندازی
نصب صحیح رله SSR برای تضمین عملکرد پایدار و طولانی مدت آن حیاتی است. اولین و مهمترین گام، انتخاب و نصب یک هیت سینک (رادیاتور حرارتی) با اندازه مناسب است. قبل از هر کاری، سطح فلزی زیر رله و سطح هیت سینک را کاملا تمیز کنید. سپس یک لایه نازک و یکنواخت از خمیر سیلیکون (خمیر حرارتی) را روی کفی فلزی رله بمالید و آن را با استفاده از پیچها محکم روی هیت سینک ثابت کنید. این کار انتقال حرارت را به حداکثر میرساند. در مرحله بعد، سیمهای مدار قدرت (بار) را با استفاده از کابلشو و سیم با سطح مقطع مناسب به ترمینالهای خروجی (T1, T2, T3) و سیمهای مدار فرمان را با رعایت قطبیت صحیح به ترمینالهای ورودی (+ و -) متصل نمایید. اطمینان حاصل کنید که تمامی اتصالات کاملا محکم هستند تا از ایجاد گرما در ترمینالها جلوگیری شود. در نهایت، مجموعه رله و هیت سینک را در محلی نصب کنید که گردش هوای کافی وجود داشته باشد. برای بارهای نزدیک به جریان نامی، استفاده از یک فن خنککننده برای افزایش کارایی هیت سینک به شدت توصیه میشود.
قیمت رله SSR سه فاز CNTD مدل CTR-60DA
با توجه به وارداتی بودن رلههای حالت جامد و وابستگی قیمت آنها به نوسانات نرخ ارز، خواهشمند است برای دریافت آخرین و بهروزترین قیمت رله SSR سه فاز CTR-60DA، استعلام موجودی و بهرهمندی از شرایط فروش ویژه، با واحد فروش شرکت ایستا تجهیز پیشرو تماس حاصل فرمایید.
فروشگاه ایستا تجهیز پیشرو واردکننده و توزیع کننده مستقیم تجهیزات برق صنعتی در لاله زار تهران است و محصولات اورجینال از برندهای معتبر جهانی را با بهترین قیمت های بازار ارائه می کند. همچنین این مجموعه همواره برای سفارش های عمده و همچنین برای همکاران خود تخفیفات ویژه ای درنظر می گیرد.
- سرعت سوئیچینگ فوقالعاده بالا (کمتر از ۱۰ میلیثانیه) در مقایسه با کنتاکتورها
- عایقبندی بدنه جهت جلوگیری از جریان نشتی به شاسی تابلو
- ابعاد کمپکت بدنه نسبت به آمپراژ عبوری جهت بهینهسازی فضای سینی تابلو
- ترمینالهای ورودی و خروجی با پوشش آبکاریشده جهت جلوگیری از سولفاته شدن
- افت ولتاژ (حدود ۱.۲ ولت) روی نیمههادیها که منجر به تولید حرارت بالا در جریانهای نزدیک به ۶۰ آمپر میشود
- حساسیت شدید به اتصال کوتاه
- عبور جریان بسیار ضعیف در خروجی حتی در حالت خاموش بودن رله
