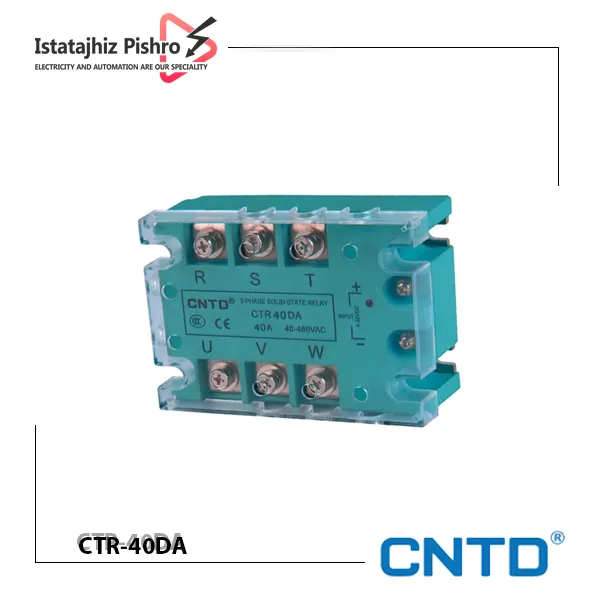

رله SSR سه فاز CNTD مدل CTR-40DA

رله حالت جامد سه فاز CNTD مدل CTR-40DA برای کلیدزنی دقیق و بی‌سایش بارهای AC سه‌فاز طراحی شده و در تابلوهای کنترل دما، ماشین‌آلات فرآیندی و خطوط تولیدی که پایداری و زمان پاسخ سریع اهمیت دارد، عملکردی مطمئن ارائه می‌دهد. ساختار سوئیچینگ مبتنی بر تریستور با ایزولاسیون نوری، نویز کلیدزنی و افت عمر ناشی از قوس الکتریکی را حذف می‌کند و به همین دلیل جایگزین حرفه‌ای برای کنتاکتورهای مکانیکی در بارهای مقاومتی و بارهای با اندوکتیویته سبک است. کنترل ورودی DC با محدوده استاندارد، سازگاری عالی با خروجی‌های PLC، کنترلر PID و حتی شاسی‌های فرمان مانند کلید صنعتی و کلید فشاری صنعتی در محیط‌های اتوماسیون فراهم می‌کند. CTR-40DA در سری سه‌فاز CNTD با خروجی تا 480VAC و جریان نامی 40 آمپر عرضه می‌شود و با نصب صحیح روی هیت‌سینک، در سرویس‌های پیوسته و دمای محیط بالا پایدار می‌ماند. نشانگر LED وضعیت فرمان، مدار حفاظت و بدنه آلومینیومی برای دفع حرارت از دیگر ویژگی‌های کاربردی است. اگر در پی کلیدزنی بی‌صدا، حداقل تعمیرات، و کنترل یکنواخت توان در هیترها و کوره‌ها هستید، این مدل از نظر کیفیت ساخت، ایمنی، و عمر کاری انتخابی آزموده و صنعتی محسوب می‌شود.

خرید رله SSR سه فاز CNTD

ایستا تجهیز پیشرو، به عنوان نماینده رسمی تجهیزات برق صنعتی CNTD در لاله‌ زار تهران، رله CTR-40DA را با ضمانت اصالت و کیفیت عرضه می‌نماید. تیم فنی ما آماده است تا شما را در انتخاب رله و هیت سینک مناسب برای نیاز خاص شما راهنمایی کند.

خدمات ویژه ما:

• مشاوره فنی تخصصی پیش از خرید
• تضمین اصالت و کیفیت محصولات
• ارسال سریع و ایمن به سراسر ایران
• امکان خرید حضوری و غیرحضوری (آنلاین و تلفنی)
• ارائه فاکتور رسمی و تخفیف ویژه برای همکاران و خرید عمده

برای ثبت سفارش و مشاوره با ما تماس بگیرید:

تلفن های فروشگاه: 02133988303 – 02133988304

همراه/واتساپ:  09028137383

قیمت رله SSR سه فاز CNTD مدل CTR-40DA

فروشگاه برق و اتوماسیون صنعتی ایستا تجهیز پیشرو، این مدل را با قیمت‌های بی‌ واسطه و منصفانه ارائه می‌کند. قیمت رله SSR از برند CNTD با توجه به نرخ ارز روز و موجودی سری سه‌فاز تعیین می‌شود و بهترین قیمت‌ های بازار به صورت رقابتی اعلام می‌گردد. امکان صدور فاکتور رسمی برای سازمان‌ها و پروژه‌های پیمانکاری فراهم است و شرایط پرداخت مطابق ضوابط فروش صنعتی تنظیم می‌شود. تخفیف‌های عمده برای سفارش‌های تیراژ و تخفیف برای همکاران نیز اعمال می‌گردد.

برای استعلام فوری قیمت و موجودی با ما تماس بگیرید یا در واتساپ پیام ارسال کنید.

مشخصات فنی رله SSR سه فاز 40 آمپر

• نوع رله: حالت جامد (Solid State Relay) – سه فاز
• کد محصول: CTR-40DA
• جریان نامی بار: ۴۰ آمپر (40A) به ازای هر فاز
• ولتاژ کاری بار (خروجی): ۲۴ تا ۴۸۰ ولت AC
• ولتاژ کنترل (ورودی): ۳ تا ۳۲ ولت DC
• نوع سوئیچینگ: Zero-Crossing (عبور از صفر)
• پیک ولتاژ قابل تحمل: ۱۲۰۰ ولت
• نشانگر LED: دارای LED برای نمایش وضعیت سیگنال ورودی
• مقاومت دی‌الکتریک: بیش از 2500V AC
• دمای کاری: ۳۰- تا ۸۰+ درجه سانتی‌گراد
• استاندارد نصب: پنلی (Panel Mount) – استفاده از هیت سینک الزامی است
• برند: CNTD

کاربردهای اصلی

• کنترل بارهای سنگین صنعتی مانند پمپ‌ها و نوار نقاله‌ها
• سیستم‌های تهویه مطبوع صنعتی
• کنترل کوره‌ها و سیستم‌های گرمایشی
• اتوماسیون خطوط تولید و ماشین‌آلات
• پروژه‌های نورپردازی و روشنایی صنعتی

مزایا و ویژگی‌ های کلیدی

• ظرفیت جریان ۴۰ آمپر برای بارهای متوسط صنعتی
• عملکرد بی‌صدا و بدون آرک، مناسب برای محیط‌های حساس به نویز
• عمر طولانی به دلیل عدم وجود قطعات متحرک
• کاهش نویز الکترومغناطیسی (EMI) به دلیل تکنولوژی Zero-Crossing
• ایزولاسیون اپتیکال برای ایمنی بیشتر
• سرعت سوئیچینگ بالا برای کنترل دقیق و سریع بار
• مقاومت بالا در برابر لرزش و شوک محیطی
• مناسب برای نصب در محیط‌های صنعتی با دمای کاری گسترده

نحوه نصب و راه‌اندازی

برای نصب صحیح رله CTR-40DA، ابتدا هیت سینک مناسب را انتخاب کنید و آن را به دقت روی سطح فلزی زیر رله نصب کنید. پس از تمیز کردن سطح‌های فلزی، یک لایه نازک از خمیر سیلیکون (خمیر حرارتی) روی قسمت کفی رله قرار دهید و رله را به هیت سینک با استفاده از پیچ‌های مخصوص محکم کنید. این کار به منظور انتقال حرارت بهتر از رله به هیت سینک انجام می‌شود.

در گام بعدی، اتصالات ورودی و خروجی را انجام دهید. کابل‌های ورودی سیگنال کنترل را به ترمینال‌های ورودی (+ و -) متصل کنید و کابل‌های بار را به ترمینال‌های خروجی (T1، T2، T3) وصل نمایید. اطمینان حاصل کنید که اتصالات کاملاً محکم و ایمن هستند.

در نهایت، رله و هیت سینک نصب‌شده را در محلی قرار دهید که هوا به راحتی در آن جریان یابد. برای بارهایی که نزدیک به ظرفیت نامی رله هستند، توصیه می‌شود از فن خنک‌کننده برای کمک به دفع حرارت استفاده کنید.
