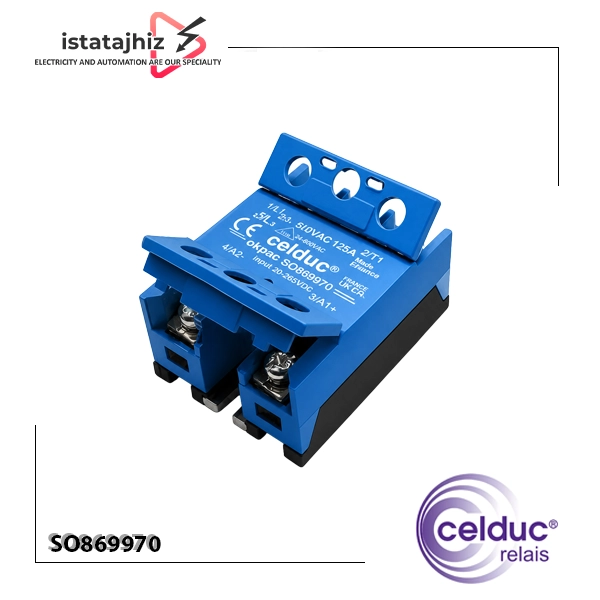

رله SSR تک فاز 125 آمپر سلدوک SO869970

رله SSR تک فاز 125 آمپر سلدوک SO869970 از رله‌ های حالت جامد قدرت برند سلدوک (Celduc) فرانسه و از خانواده SO8 / okpac® است. این مدل برای سوئیچینگ بارهای AC طراحی شده و دارای خروجی 24 تا 510VAC، جریان نامی 125A و ورودی فرمان گسترده 20 تا 265VAC/DC است. بنابراین برخلاف مدل‌ هایی که فقط با فرمان 3.5 تا 32VDC کار می‌ کنند، Celduc SO869970 می‌ تواند از سیگنال‌ های فرمان AC یا DC در بازه وسیع استفاده کند.

یکی از ویژگی‌ های مهم سلدوک SO869970 عملکرد Zero Cross است؛ یعنی SSR هنگام وصل شدن، خروجی را در نزدیکی نقطه صفر ولتاژ AC سوئیچ می‌کند. این مدل از فناوری TMS² و تریستورهای موازی معکوس در خروجی استفاده می‌ کند و برای طیف وسیعی از بارها مانند المنت‌ های حرارتی، موتور، لامپ، LED، شیر برقی، الکترومگنت، کنتاکتور و خازن در کاتالوگ سلدوک معرفی شده است.

نکته مهم: عدد 125 آمپر را نباید به‌ عنوان جریان قابل استفاده در هر نوع بار و هر شرایط حرارتی در نظر گرفت. برای رسیدن به جریان نامی، نصب روی هیت‌ سینک مناسب ضروری است و انتخاب هیت‌ سینک باید بر اساس جریان واقعی، دمای محیط و شرایط نصب انجام شود.

رله سلدوک SO869970 چه کاربردی دارد؟

سلدوک (Celduc) SO869970 یک SSR تک‌ فاز قدرتمند است که وظیفه آن قطع و وصل الکترونیکی یک بار AC از طریق یک مدار فرمان کم‌ توان‌ تر است. در این ساختار، برخلاف کنتاکتور یا رله الکترومکانیکی، برای سوئیچینگ خروجی از کنتاکت مکانیکی استفاده نمی‌ شود و عملیات قطع و وصل توسط نیمه‌ هادی‌ های قدرت انجام می‌ شود.

خروجی این مدل از تریستورهای Back-to-Back تشکیل شده است. سلدوک در دیتاشیت رسمی SO869970 استفاده از فناوری TMS² را برای این ساختار اعلام کرده است. این معماری باعث می‌ شود رله برای سوئیچینگ پرتعداد بارهای AC گزینه مناسبی باشد.

در نتیجه، Celduc SO869970 به‌ خصوص در تابلوهای برق، سیستم‌ های کنترل دما، ماشین‌ آلات صنعتی و مدارهایی که تعداد دفعات قطع و وصل زیاد است، کاربرد دارد.

SO869970 برای چه بارهایی مناسب است؟

یکی از نقاط قوت رله SSR سلدوک SO869970 این است که برخلاف برخی SSRهای تخصصی که صرفاً برای بار مقاومتی طراحی شده‌ اند، خانواده SO8 برای انواع مختلف بار معرفی شده است.

کاتالوگ رسمی Celduc کاربردهای این مدل را شامل مواردی مانند موارد زیر معرفی می‌ کند:

المنت و بار حرارتی

برای کنترل المنت‌ های صنعتی و سیستم‌ های گرمایشی، Zero Cross می‌ تواند گزینه مناسبی باشد.

موتور

برای کاربردهای موتوری باید جریان و شرایط راه‌ اندازی موتور به‌ صورت جداگانه بررسی شود.

لامپ رشته‌ ای و مادون قرمز

در سیستم‌ های روشنایی و گرمایشی مادون قرمز، جریان هجومی باید در انتخاب SSR لحاظ شود.

LED

برای کنترل بارهای LED، جریان هجومی و رفتار منبع تغذیه LED باید بررسی شود.

شیرهای برقی و الکترومگنت

این بارها القایی هستند و تنش‌ های ناشی از قطع جریان باید در طراحی حفاظتی در نظر گرفته شود.

کنتاکتورها

در برخی مدارهای فرمان می‌ توان از SSR برای کنترل بوبین کنتاکتور استفاده کرد؛ البته مشخصات بوبین باید با SSR سازگار باشد.

خازن‌ها

کاتالوگ سلدوک کاربرد SO869970 را برای بارهای خازنی نیز ذکر می‌ کند؛ اما بار خازنی می‌ تواند جریان هجومی بالایی ایجاد کند و انتخاب حفاظت و رله SSR باید بر اساس شرایط واقعی انجام شود.

مزیت مهم SO869970 برای مدارهای فرمان مختلف

یکی از ویژگی‌ هایی که Celduc SO869970 را از مدل SO869070 متمایز می‌ کند، نوع ورودی فرمان است.

در حالی که SO869070 دارای ورودی 3.5 تا 32VDC است، مدل SO869970 ورودی 20 تا 265VAC/DC دارد.

بنابراین اگر مدار شما با 220VAC فرمان داده می‌ شود، SO869970 می‌تواند انتخاب مناسب‌ تری نسبت به مدل DC-input باشد.

این تفاوت هنگام سفارش بسیار مهم است و باید حتماً به کد کامل SSR توجه کرد.

نصب و سیم‌ بندی رله SSR تک فاز 125 آمپر سلدوک

در زمان نصب Celduc SO869970 رعایت چند نکته ضروری است:

1. ابتدا ولتاژ مدار قدرت را مشخص کنید.
2. اطمینان حاصل کنید ولتاژ بار بین 24 تا 510VAC است.
3. ولتاژ فرمان را در محدوده 20 تا 265VAC/DC قرار دهید.
4. نوع بار را مشخص کنید.
5. جریان واقعی بار را اندازه‌ گیری یا از روی پلاک تجهیز استخراج کنید.
6. هیت‌ سینک متناسب با شرایط کاری انتخاب کنید.
7. سطح تماس SSR و هیت‌ سینک را کاملاً تمیز و مناسب کنید.
8. اتصالات قدرت را با کابل و ترمینال مناسب اجرا کنید.
9. حفاظت اتصال کوتاه مناسب در مدار قرار دهید.
10. پس از نصب، دمای SSR را در شرایط واقعی بار بررسی کنید.

در جریان‌ های بالا، شل بودن ترمینال‌ ها می‌تواند خود به نقطه تولید حرارت تبدیل شود. بنابراین گشتاور سفت‌ کردن اتصالات باید مطابق دستورالعمل سازنده و با ابزار مناسب انجام شود.

نکات مهم قبل از خرید Celduc SO869970

قبل از سفارش رله SSR تک فاز 125 آمپر سلدوک SO869970 این موارد را مشخص کنید:

ولتاژ بار: 24 تا 510VAC

جریان بار: حداکثر 125A طبق شرایط نامی سازنده

نوع بار: مقاومتی، موتوری، روشنایی، القایی یا خازنی

ولتاژ فرمان: 20 تا 265VAC/DC

نوع سوئیچینگ: Zero Cross

هیت‌ سینک: الزامی برای دستیابی به جریان نامی

حفاظت: نیازمند هماهنگی با فیوز و حفاظت مدار

فرکانس شبکه: متناسب با مشخصات کاربرد و دیتاشیت

دمای محیط: مؤثر بر ظرفیت جریان و طراحی حرارتی

خرید رله SSR تک فاز 125 آمپر Celduc SO869970

برای خرید رله SSR تک فاز 125 آمپر سلدوک SO869970 بهتر است فقط آمپراژ مورد نیاز را اعلام نکنید. نوع بار و ولتاژ فرمان نیز در انتخاب مدل بسیار مهم هستند.

ما در ایستا تجهیز هنگام فروش تجهیزات برق صنعتی تلاش می‌ کنیم مدل SSR بر اساس مشخصات واقعی مدار پیشنهاد شود. اگر برای انتخاب سلدوک (Celduc) SO869970 تردید دارید، می‌ توانید عکس پلاک بار، ولتاژ، جریان، توان یا نقشه مدار فرمان را برای کارشناسان ما ارسال کنید تا مشخص شود آیا این مدل از نظر ولتاژ خروجی، ورودی فرمان، نوع بار و شرایط حرارتی مناسب کاربرد شما است یا خیر. این بررسی برای ما مهم است، چون در SSRهای پرقدرت، انتخاب صرفاً بر اساس عدد 125 آمپر می‌ تواند باعث انتخاب نادرست یا طراحی حرارتی نامناسب شود. ایستا تجهیز امکان فروش حضوری از فروشگاه برق صنعتی در لاله‌ زار تهران و ارسال تجهیزات به سراسر کشور را فراهم می‌ کند.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
