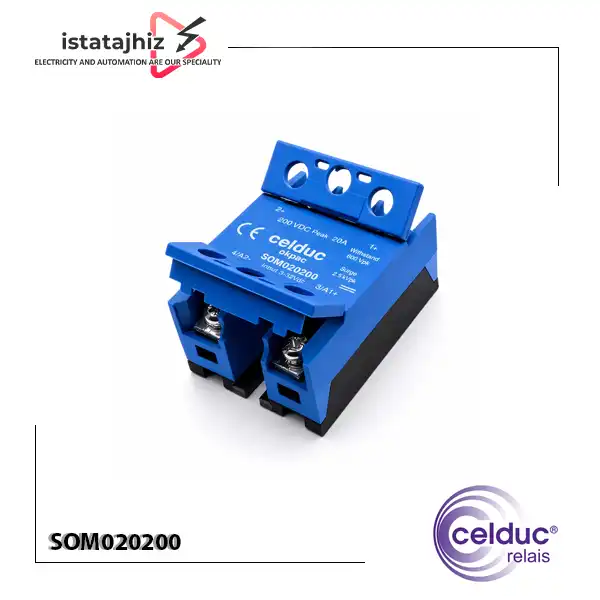

رله SSR تک فاز 20 آمپر سلدوک SOM020200

رله حالت جامد Celduc SOM020200 محصولی از سری SOM برند سلدوک (Celduc) فرانسه است که برای سوئیچینگ بارهای DC طراحی شده است. این نکته در انتخاب این مدل اهمیت زیادی دارد؛ زیرا SOM020200 برخلاف SSRهای AC، خروجی DC دارد و برای کنترل بارهایی با ولتاژ 5 تا 110 ولت DC و جریان حداکثر 20 آمپر استفاده می‌ شود. ورودی فرمان آن نیز 3.5 تا 32VDC است. سلدوک در مشخصات رسمی، فناوری خروجی این مدل را MOSFET و حفاظت خروجی را TVS اعلام کرده است.

Celduc / سلدوک SOM020200 در گروه رله‌ های حالت جامد DC با ساختار Hockey Puck / okpac قرار می‌ گیرد و برای نصب پیچی روی پنل طراحی شده است. این مدل برای تکنسین‌ ها و مهندسینی که در مدارهای کنترل صنعتی با بارهای DC، شیرهای برقی، الکترومگنت‌ ها، کنتاکتورها، LEDها و برخی بارهای حرارتی سروکار دارند، می‌ تواند یک گزینه کاربردی باشد.

نکته مهم: SOM020200 برای AC نیست

یکی از مهم‌ ترین نکات هنگام خرید رله SSR سلدوک SOM020200 توجه به نوع خروجی آن است. این مدل یک SSR خروجی DC است و محدوده سوئیچینگ آن 5 تا 110VDC اعلام شده است. بنابراین برای کنترل مستقیم بارهایی مانند 220VAC یا 380VAC نباید از SOM020200 استفاده کرد. سلدوک در سری SOM مدل‌ های مختلفی را با محدوده‌ های خروجی متفاوت ارائه می‌ کند؛ بنابراین تنها مشابه بودن ظاهر یا جریان نامی برای جایگزینی دو SSR کافی نیست.

عملکرد SOM020200 چگونه است؟

Celduc SOM020200 به جای کنتاکت مکانیکی از نیمه‌ هادی قدرت MOSFET استفاده می‌ کند. بنابراین فرمان ورودی باعث کنترل الکترونیکی مسیر قدرت DC می‌ شود و عملیات قطع و وصل بدون حرکت مکانیکی کنتاکت انجام می‌ گیرد.

این ساختار برای مدارهایی که نیاز به سوئیچینگ پرتعداد دارند مزیت دارد؛ زیرا خبری از سایش مکانیکی کنتاکت‌ ها نیست. همچنین سلدوک این سری را با ایزولاسیون نوری/Photo-Coupled بین مدار کنترل و قدرت ارائه کرده و مشخصات محصول در منابع توزیع معتبر نیز آن را به عنوان رله Solid State فوتوکاپل‌ شده معرفی می‌ کند.

از طرف دیگر، باید توجه داشت که SSR نیز مانند هر نیمه‌ هادی قدرت دارای تلفات و گرمای کاری است. بنابراین برای استفاده نزدیک به جریان 20 آمپر، طراحی حرارتی و نحوه نصب اهمیت زیادی دارد.

خروجی 5 تا 110 ولت DC؛ مناسب چه مدارهایی است؟

محدوده خروجی 5 تا 110VDC باعث می‌ شود رله SSR سلدوک SOM020200 برای طیف مناسبی از مدارهای DC قابل استفاده باشد.

برای مثال، در یک مدار صنعتی 24VDC، در صورت تطابق جریان و نوع بار، این مدل می‌ تواند برای قطع و وصل بار استفاده شود. همین موضوع در مدارهای 48VDC و برخی سیستم‌های 110VDC نیز قابل بررسی است.

البته محدوده ولتاژ تنها یکی از پارامترهای انتخاب است. قبل از استفاده باید موارد زیر نیز بررسی شوند:

• جریان دائم بار
• جریان هجومی
• مقاومتی یا القایی بودن بار
• تعداد دفعات سوئیچینگ
• دمای محیط
• روش دفع حرارت
• نوع حفاظت مورد نیاز

بنابراین 20 آمپر بودن SOM020200 به تنهایی به معنی مناسب بودن آن برای هر بار 20 آمپری نیست.

کاربردهای رله SSR سلدوک SOM020200

سلدوک برای سری SOM کاربردهایی مانند المنت‌ های گرمایشی، لامپ‌ های رشته‌ ای و مادون‌ قرمز، LEDها، شیرهای برقی، الکترومگنت‌ ها و کنتاکتورها را ذکر کرده است. البته این کاربردها باید با توجه به DC بودن خروجی SOM020200 و مشخصات واقعی بار بررسی شوند.

کاربردهای قابل بررسی عبارت‌اند از:

کنترل شیر برقی DC

شیرهای برقی دارای بوبین می‌ توانند توسط مدارهای DC کنترل شوند. برای چنین باری، جریان راه‌ اندازی و ولتاژ القایی هنگام قطع باید در طراحی لحاظ شود.

کنترل کنتاکتور DC

در مدارهای اتوماسیون می‌توان از Celduc SOM020200 برای کنترل بوبین DC برخی کنتاکتورها استفاده کرد؛ البته جریان بوبین باید در محدوده مجاز قرار داشته باشد.

کنترل LED و چراغ‌های DC

در مدارهایی که تعداد دفعات قطع و وصل زیاد است، استفاده از SSR می‌تواند نسبت به کنتاکت مکانیکی مزیت داشته باشد.

کنترل الکترومگنت و سلونوئید

برای بارهای القایی DC، وجود حفاظت TVS در SOM020200 یک ویژگی مهم است؛ با این حال طراحی حفاظت مدار باید متناسب با نوع بار انجام شود.

اتوماسیون صنعتی

در تابلوهای کنترل، ماشین‌ آلات و سیستم‌ های PLC که نیاز به قطع و وصل بار DC وجود دارد، SOM020200 می‌ تواند به عنوان عنصر سوئیچینگ استفاده شود.

نکات مهم نصب و سیم‌ بندی Celduc SOM020200

قبل از نصب رله SSR سلدوک SOM020200 این موارد را بررسی کنید:

1. خروجی DC باشد: این مدل برای بار AC نیست.
2. ولتاژ بار: بین 5 تا 110VDC باشد.
3. فرمان: سیگنال کنترل در محدوده 3.5 تا 32VDC باشد.
4. جریان: جریان واقعی و جریان هجومی بار بررسی شود.
5. قطبیت: اتصال ترمینال‌ های DC مطابق نقشه سازنده انجام شود.
6. بار القایی: برای بوبین‌ ها و سلونوئیدها ولتاژ برگشتی بررسی شود.
7. حرارت: برای جریان‌ های بالا دفع حرارت مناسب در نظر گرفته شود.
8. اتصالات: ترمینال‌ های قدرت با کابل مناسب و اتصال مطمئن اجرا شوند.
9. حفاظت مدار: فیوز یا حفاظت مناسب متناسب با بار و شرایط اتصال کوتاه در مدار در نظر گرفته شود.
10. تهویه تابلو: از تجمع حرارت اطراف SSR جلوگیری شود.

خرید رله SSR تک فاز 20 آمپر سلدوک SOM020200

هنگام خرید رله SSR تک فاز 20 آمپر Celduc SOM020200، مهم‌ ترین اطلاعات برای بررسی مدل شامل نوع بار، ولتاژ DC، جریان مصرفی، جریان راه‌ اندازی و ولتاژ فرمان است. مخصوصاً اگر قرار است SSR جایگزین مدل قدیمی شود، بهتر است کد کامل SSR قبلی نیز بررسی شود.

ما در ایستا تجهیز تلاش می‌ کنیم انتخاب تجهیزات برق صنعتی فقط بر اساس آمپراژ یا قیمت انجام نشود. اگر برای خرید Celduc SOM020200 / سلدوک SOM020200 مطمئن نیستید که این مدل برای مدار شما مناسب است، مشخصات بار یا عکس پلاک تجهیز و SSR فعلی را برای ما ارسال کنید تا نوع خروجی، ولتاژ، جریان و شرایط کاربرد بررسی شود. برای ما مهم است محصولی که به مشتری پیشنهاد می‌ شود واقعاً با مدار او سازگار باشد؛ زیرا یک انتخاب اشتباه در SSR می‌ تواند باعث گرم‌ شدن تجهیز، عملکرد نامناسب یا آسیب به بار شود. امکان خرید حضوری از فروشگاه برق صنعتی ایستا تجهیز در لاله‌ زار تهران و ارسال تجهیزات به سراسر کشور نیز وجود دارد.

قیمت رله SSR سلدوک SOM020200

قیمت رله SSR سلدوک SOM020200 به عواملی مانند موجودی، شرایط تأمین و نوسانات نرخ ارز وابسته است و برای اطلاع از قیمت روز بهتر است هنگام خرید استعلام شود.

هنگام استعلام، حتماً کد کامل SOM020200 را اعلام کنید؛ زیرا در سری SOM سلدوک مدل‌های دیگری مانند SOM02060 و SOM020100 نیز وجود دارند که جریان نامی مشابه 20 آمپر اما محدوده ولتاژ خروجی متفاوت دارند. SOM02060 برای 5 تا 40VDC، SOM020100 برای 5 تا 60VDC و SOM020200 برای 5 تا 110VDC طراحی شده‌ اند.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
