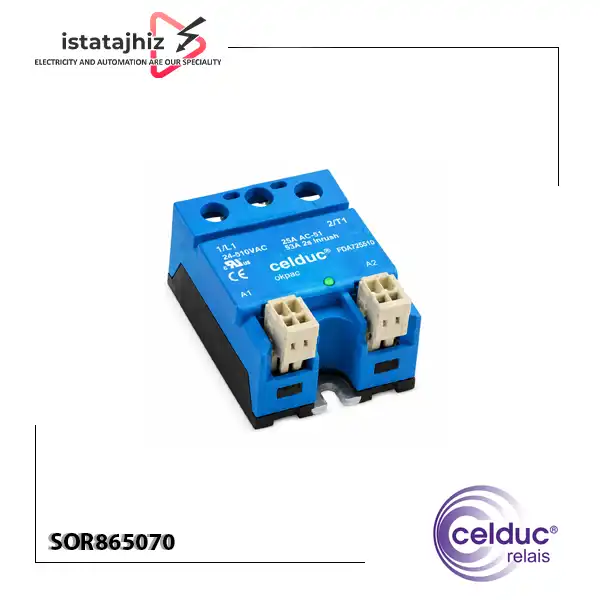

رله SSR تک فاز دو تحریکه ۵۰ آمپر سلداک مدل SOR865070

در طراحی مدارهای اتوماسیون صنعتی و خطوط فرآیندی، گاهی نیاز به کنترل مستقل دو مدار بار مجزا یا استفاده از دو ورودی فرمان متفاوت در یک تجهیز فشرده پدید می‌ آید. رله SSR سلدوک (Celduc) تک فاز مدل SOR865070 با جریان نامی ۵۰ آمپر، یکی از نوآورانه‌ ترین محصولات کمپانی فرانسوی سلدوک (Celduc) از سری تخصصی okpac است. این رله حالت جامد به صورت دو تحریکه (Dual Control / Dual Output) طراحی شده تا به مهندسان و تکنسین‌ ها اجازه دهد با اشغال فضای یک رله روی هیت‌ سینک، دو خط مستقل را بدون کوچک‌ ترین تداخل مدیریت کنند.

حذف دو عدد رله مکانیکی یا دو عدد SSR مجزا و جایگزینی آن‌ ها با این مدل از سلدوک (Celduc)، نه تنها ابعاد تابلوی برق را به شکل چشمگیری کاهش می‌دهد، بلکه هزینه سیم‌ کشی، خطاهای اجرایی و تلفات حرارتی پراکنده را به حداقل می‌رساند. این رله برای تجهیزاتی که دارای دو زون حرارتی (Thermal Zones) مجزا هستند یا سیستم‌ هایی که نیازمند کنترل فاز-نول دوگانه هستند، عملکردی فوق‌ العاده و پایدار ارائه می‌ دهد.

تحلیل فنی؛ عملکرد معماری دو تحریکه (Dual Control) سلدوک (Celduc)

در مدل SOR865070 سلدوک (Celduc)، در واقع دو رله حالت جامد کاملاً مستقل در یک پکیج استاندارد okpac قرار گرفته‌ اند. هر کانال ورودی (Control Input) مدار راه‌ انداز نوری اختصاصی خود را دارد و فرمان تحریک را از PLC، کنترلر PID یا ترموستات دریافت می‌ کند. این یعنی شما می‌ توانید:

1. دو زون دمایی مجزا (مثلاً دو المنت ۵۰ آمپری در دستگاه‌ های اکسترودر پلاستیک، تزریق یا دستگاه‌ های بسته‌ بندی) را به شکل کاملاً مستقل کنترل کنید.
2. با یک پکیج، دو فاز مختلف یا دو خط مستقل تغذیه AC را بدون تداخل فازها کلیدزنی نمایید.

استفاده از نیمه‌ هادی‌ های تریستوری با کیفیت بالای شرکت سلدوک (Celduc) فرانسه، تضمین می‌ کند که ولتاژ شکست معکوس بالا (VRRM≥1600VV_{RRM} \ge 1600VVRRM​≥1600V) و نرخ تغییرات بالای ولتاژ ($dv/dt$) حتی در محیط‌ های آلوده به نویز صنعتی، از سوئیچینگ ناخواسته یا خطای ضربدر (Cross-talk) میان کانال‌ ها جلوگیری کند.

مدیریت حرارتی؛ الزامات بحرانی برای رله‌ های دو کاناله سلدوک (Celduc)

چون در مدل SOR865070 سلدوک (Celduc) دو کانال ۵۰ آمپری در یک قاب مشترک قرار گرفته‌ اند، چگالی توان حرارتی در سطح کفی رله بالاتر از مدل‌ های تک‌ کاناله است. در صورت زیر بار رفتن همزمان هر دو کانال، تولید تلفات حرارتی متمرکز خواهد بود و رعایت موارد زیر برای جلوگیری از خطای فتیک حرارتی (Thermal Fatigue) و افزایش طول عمر قطعه الزامی است:

1. استفاده از هیت‌ سینک با راندمان بالا: توصیه می‌ شود از هیت‌ سینک‌های آلومینیومی استاندارد با مقاومت حرارتی (RthR_{th}Rth​) کمتر از ۰.۳ تا ۰.۵ درجه بر وات استفاده گردد.
2. پوشش کامل با خمیر سیلیکون مرغوب: خمیر سیلیکون باید با ضخامت بسیار نازک و یکدست در سراسر کفی فلزی رله سلدوک (Celduc) پخش شود تا کوچک‌ ترین حباب هوایی بین رله و هیت‌ سینک باقی نماند.
3. تهویه فعال (Forced Air Cooling): در صورتی که هر دو کانال با جریان نزدیک به نامی کار می‌ کنند، استفاده از فن خنک‌ کننده روی هیت‌ سینک داخل تابلو برای دفع گرمای مداوم ضروری است.
4. گشتاور مجاز بستن پیچ‌ ها: اتصال رله به هیت‌ سینک باید با ترکمتر و با گشتاور حدود ۲ الی ۲.۵ نیوتن‌ متر بسته شود تا تنش مکانیکی به پایه‌ های نیمه‌ هادی وارد نشود.

۲۵ سال حضور تخصصی در لاله زار

پیام فروشنده و کارشناس فنی:

در طول ۲۵ سال تجربه تخصصی در لاله زار تهران و کار با تابلوهای اتوماسیون صنایع سنگین، به وضوح دیده‌ ام که بارهای دوگانه و حساس حرارتی، بیشترین آسیب را از قطعات تقلبی و SSRهای بی‌ نام‌ و نشان می‌ بینند. در رله‌ های دو تحریکه، اگر قطعه اصلی نباشد، گرمای یکی از کانال‌ ها روی کانال دیگر اثر گذاشته و باعث سوختن مدار و توقف خط تولید می‌ شود. ما در این مجموعه با ۲۵ سال سابقه و اعتبار، اصالت صد درصدی و اورجینال بودن رله SSR سلدوک (Celduc) مدل SOR865070 ساخت کشور فرانسه را با ارائه ضمانت فنی تضمین می‌ کنیم. هدف ما صرفاً فروش کالا نیست؛ بلکه ارائه راهکار مطمئن، بررسی بارهای شما و پشتیبانی در محاسبات هیت‌ سینک و فیوز است تا تابلوی برق شما سال‌ ها بدون توقف و نقص کار کند.

مقایسه کاربردی: چه زمانی مدل SOR865070 بهترین انتخاب است؟

• در مقایسه با استفاده از دو عدد SSR مجزا: ۵۰٪ فضای کمتر در تابلو اشغال می‌ شود، زمان سیم‌ کشی نصف می‌ گردد و هزینه خرید یک رله دوگانه سلدوک (Celduc) به‌ مراتب اقتصادی‌ تر از خرید دو عدد رله مجزا به همراه دو هیت‌ سینک است.
• در مقایسه با کنتاکتورهای مکانیکی: بدون جرقه، کاملاً بی‌ صدا، مناسب سیکل‌ های سوئیچینگ صدم ثانیه‌ ای (PID Control) و بدون نیاز به سرویس پلاتین‌ ها در طول زمان.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
