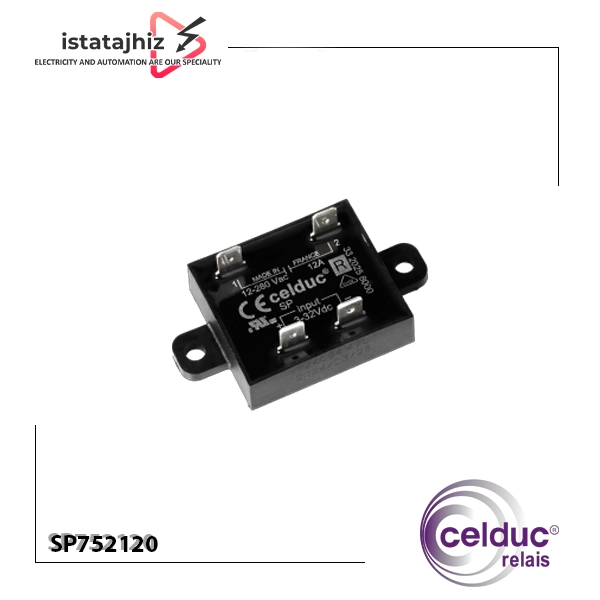

رله SSR تک فاز 12 آمپر Celduc SP752120

Celduc SP752120 یک رله حالت جامد تک‌ فاز برای قطع و وصل الکترونیکی بارهای AC است. این مدل در گروه رله‌ های کوچک FASTON سری SP7/SP8 قرار دارد و برای نصب‌ هایی طراحی شده که استفاده از ترمینال‌ های فیشی می‌تواند سیم‌ بندی و تعویض را ساده‌ تر کند. سلدوک برای این خانواده ابعاد 38 × 66.8 × 22 میلی‌متر اعلام کرده است.

در این رله SSR، عمل سوئیچینگ به‌ جای کنتاکت مکانیکی توسط نیمه‌ هادی انجام می‌شود. بنابراین برای مدارهایی که نیاز به قطع و وصل مکرر دارند، مزیت‌ هایی مانند حذف استهلاک کنتاکت مکانیکی و عملکرد بدون صدای مکانیکی ایجاد می‌شود.

SP752120 را نباید صرفاً یک «رله 12 آمپر» در نظر گرفت. هنگام انتخاب این مدل باید هم‌ زمان نوع بار، ولتاژ AC، جریان بار، ولتاژ فرمان و نوع سوئیچینگ بررسی شوند.

آیا SP752120 برای المنت مناسب است؟

بله. سری SP7/SP8 توسط Celduc برای استفاده با انواع بارها، از جمله Heating معرفی شده است.

اگر بار شما یک المنت مقاومتی باشد، ابتدا جریان آن را محاسبه کنید.

برای مثال، یک المنت:

230V / 2000W

دارای جریان تقریبی:

2000 ÷ 230 = 8.7A

است.

از نظر جریان AC-51، این مقدار پایین‌ تر از 12A قرار می‌گیرد؛ با این حال شرایط حرارتی SSR همچنان باید بررسی شود.

برای یک المنت 230V / 2500W:

2500 ÷ 230 ≈ 10.9A

که همچنان به محدوده 12A نزدیک‌تر است. در چنین کاربردی، انتخاب هیت‌ سینک و شرایط نصب اهمیت بیشتری پیدا می‌ کند.

آیا SP752120 برای موتور تک‌ فاز مناسب است؟

این بخش یکی از نقاط قوت SP752120 نسبت به برخی SSR های صرفاً مخصوص بار مقاومتی است.

سلدوک سری SP7/SP8 را برای انواع بارها، از جمله موتورهای تک‌ فاز با سوئیچینگ Random معرفی کرده است. همچنین در راهنمای رسمی، این خانواده برای گرمایش و کنترل موتورهای آسنکرون تک‌ فاز معرفی شده است.

با این حال، نباید این موضوع را به معنی «هر موتور تا 12 آمپر» برداشت کرد.

موتور هنگام راه‌ اندازی می‌تواند جریان هجومی بسیار بیشتری از جریان نامی داشته باشد. بنابراین برای موتور باید:

• جریان نامی موتور
• جریان راه‌ اندازی
• تعداد دفعات استارت
• نوع موتور
• شرایط کاری
• تهویه و هیت‌ سینک

بررسی شود.

برای موتورهای تک‌ فاز، SP752120 از نظر Random Switching گزینه قابل بررسی است، اما انتخاب نهایی باید بر اساس شرایط واقعی موتور انجام شود.

ابعاد SP752120

ابعاد این مدل:

38 × 66.8 × 22 میلی‌متر

است.

بدنه نسبتاً کم‌ ارتفاع آن باعث می‌شود در مقایسه با برخی SSRهای قدرت، فضای کمتری اشغال کند.

اما در طراحی تابلو باید فضای لازم برای هیت‌ سینک و گردش هوا را نیز در نظر گرفت و صرفاً فضای خود SSR را ملاک قرار نداد.

نکات مهم سیم‌ بندی و نصب

قبل از راه‌ اندازی SP752120، موارد زیر را بررسی کنید:

• ولتاژ فرمان بین 3 تا 32VDC باشد.
• قطبیت ورودی DC طبق مشخصات رعایت شود.
• ولتاژ بار بین 12 تا 280VAC باشد.
• جریان بار با نوع بار تطبیق داده شود.
• برای بار مقاومتی، AC-51 بررسی شود.
• برای موتور، جریان راه‌ اندازی بررسی شود.
• هیت‌ سینک مناسب انتخاب شود.
• اتصال FASTON کاملاً محکم باشد.
• مسیرهای قدرت و فرمان به‌ درستی تفکیک شوند.
• حفاظت مدار قدرت متناسب با بار انتخاب شود.
• هنگام کار با خروجی AC، الزامات ایمنی برق رعایت شود.

خرید رله SSR تک فاز 12 آمپر Celduc SP752120

هنگام خرید رله SSR تک فاز 12 آمپر سلدوک SP752120 فقط عدد 12 آمپر را بررسی نکنید. برای انتخاب دقیق باید حداقل این مشخصات را در اختیار داشته باشید:

ولتاژ فرمان + ولتاژ بار + جریان بار + نوع بار + نوع سوئیچینگ موردنیاز

برای مثال اگر مدار شما دارای PLC با خروجی 24VDC و یک بار 230VAC است، SP752120 از نظر محدوده ورودی و خروجی قابل بررسی است. اگر بار شما موتور تک‌ فاز باشد نیز باید جریان راه‌ اندازی و شرایط کاری موتور بررسی شود.

برای استعلام قیمت رله SSR سلدوک SP752120 می‌توانید کد دقیق محصول و مشخصات بار را اعلام کنید. همچنین اگر قصد جایگزینی یک SSR قدیمی را دارید، ارسال عکس پلاک مدل قبلی می‌تواند به تطبیق دقیق مدل کمک کند.

نکته تأمین: صفحه رسمی Celduc این مدل را همچنان در خانواده SP7/SP8 فهرست کرده، اما در کاتالوگ آنلاین فعلی وضعیت SP752120 «Out of stock» نمایش داده شده است؛ بنابراین موجودی باید در زمان خرید بررسی شود.
