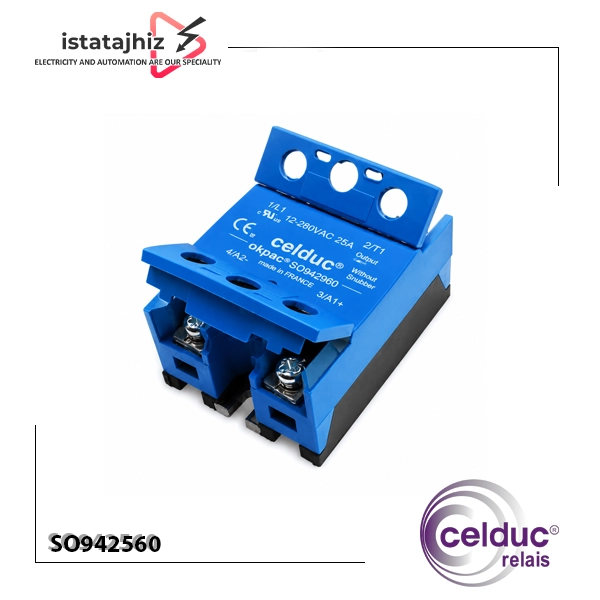

رله SSR تک فاز 25 آمپر سلداک مدل SO942560

Celduc SO942560 یک Solid State Relay یا رله حالت جامد تک‌ فاز است که برای کنترل الکترونیکی بار AC استفاده می‌شود. برخلاف رله‌ های الکترومکانیکی، سوئیچینگ بار در آن با استفاده از نیمه‌ هادی انجام می‌ شود و کنتاکت مکانیکی برای قطع و وصل جریان وجود ندارد.

این ویژگی در مدارهایی که نیاز به قطع و وصل مکرر دارند اهمیت زیادی دارد؛ برای مثال در کنترل المنت یک دستگاه صنعتی، کنترل دمای کوره یا سیستم‌ های گرمایشی که فرمان روشن و خاموش شدن بار در طول فرآیند بارها تکرار می‌شود.

SO942560 در خانواده SO9 قرار دارد؛ سری‌ ای که Celduc آن را برای SSRهای Zero Cross مخصوص بارهای مقاومتی AC-51 معرفی کرده است.

ورودی 7 تا 30VDC؛ نکته مهم هنگام خرید

یکی از مشخصات کلیدی SO942560، ورودی فرمان 7 تا 30VDC است.

این ویژگی باعث می‌ شود این SSR برای بسیاری از مدارهای فرمان DC صنعتی قابل استفاده باشد. برای مثال، اگر کنترلر دما یا مدار فرمان شما با 24VDC کار می‌ کند، از نظر محدوده ولتاژ فرمان، در محدوده قابل قبول این مدل قرار می‌ گیرد.

اما هنگام انتخاب SSR نباید فقط به «24 ولت بودن» مدار توجه کرد. باید ولتاژ واقعی خروجی کنترلر و مشخصات ورودی SSR با یکدیگر تطبیق داده شوند.

به‌عنوان مثال:

خروجی کنترلر: 24VDC → از نظر ولتاژ در محدوده SO942560

اما:

خروجی کنترلر: 5VDC → خارج از محدوده مشخص‌ شده مدل

بنابراین اگر قصد دارید این محصول را جایگزین SSR دیگری کنید، کد کامل مدل و ولتاژ فرمان را حتماً بررسی کنید.

خروجی 12 تا 280VAC

SO942560 برای سوئیچینگ بار AC در محدوده 12 تا 280VAC طراحی شده است.

این محدوده برای بسیاری از بارهای AC صنعتی، از جمله مدارهای 230VAC، مناسب است. برای مثال یک المنت 230VAC از نظر ولتاژ در محدوده خروجی این SSR قرار می‌ گیرد.

اما باید توجه داشت که قرار گرفتن ولتاژ بار در محدوده 12 تا 280VAC به‌ تنهایی به معنای مناسب بودن SSR برای هر نوع بار نیست. نوع بار و جریان آن نیز باید بررسی شود.

چرا برای SSR 25 آمپر هیت‌ سینک لازم است؟

این یکی از مهم‌ ترین نکاتی است که تکنسین هنگام نصب SO942560 باید به آن توجه کند.

SSR در زمان عبور جریان، مانند هر نیمه‌ هادی قدرت دارای افت ولتاژ و تلفات است. این تلفات به گرما تبدیل می‌شوند. هرچه جریان عبوری بیشتر شود، مدیریت حرارت اهمیت بیشتری پیدا می‌کند.

در دیتاشیت SO942560 صراحتاً آمده است:

SSR must be mounted on a heatsink.

بنابراین نباید این مدل را مانند یک رله کوچک تصور کرد که بدون توجه به شرایط حرارتی می‌توان آن را در هر فضایی نصب کرد.

برای جریان‌ های بالا باید موارد زیر در طراحی لحاظ شوند:

SSR + هیت‌ سینک مناسب + تماس حرارتی مناسب + تهویه تابلو

عدم توجه به این موارد می‌تواند باعث افزایش بیش از حد دمای SSR و کاهش قابلیت اطمینان آن شود.

سیم‌بندی SO942560

ورودی کنترل این مدل دارای محدوده 7 تا 30VDC است و خروجی آن برای سوئیچینگ بار AC در محدوده 12 تا 280VAC استفاده می‌شود. دیتاشیت، ترمینال‌ های ورودی را با علامت‌های A1+ و A2- و مسیر قدرت را برای اتصال خط و بار مشخص می‌کند.

در مدار فرمان DC، قطبیت ورودی را طبق علامت‌ گذاری روی SSR رعایت کنید.

در مدار قدرت نیز اتصال SSR باید مطابق نقشه سیم‌ بندی سازنده انجام شود و حفاظت مناسب برای مدار بار در نظر گرفته شود.

نکته ایمنی: خروجی SSR می‌تواند با ولتاژ برق شهر کار کند؛ بنابراین نصب، سیم‌ بندی و تست باید در حالت بی‌ برق و با رعایت الزامات ایمنی برق انجام شود.

چه بارهایی برای SO942560 مناسب‌ تر هستند؟

بر اساس کاربرد و دسته‌ بندی سازنده، این مدل برای بارهای مقاومتی AC-51 مناسب است.

کاربردهای رایج‌تر:

• المنت‌های حرارتی
• هیترهای صنعتی
• کوره‌ های الکتریکی
• سیستم‌ های گرمایش
• تجهیزات کنترل دما
• بارهای مقاومتی AC
• مدارهای اتوماسیون صنعتی
• کنترل بار توسط PLC
• کنترل بار توسط PID

در مقابل، برای بارهای القایی باید مشخصات بار و مدل SSR جداگانه بررسی شود.

نکات مهم برای تکنسین قبل از راه‌اندازی

قبل از نصب SO942560 موارد زیر را بررسی کنید:

• ورودی فرمان در محدوده 7 تا 30VDC باشد.
• ولتاژ بار در محدوده 12 تا 280VAC باشد.
• جریان بار با ظرفیت SSR مطابقت داشته باشد.
• نوع بار ترجیحاً مقاومتی AC-51 باشد.
• هیت‌ سینک مناسب نصب شود.
• تماس حرارتی SSR و هیت‌ سینک مناسب باشد.
• تهویه داخل تابلو بررسی شود.
• اتصالات قدرت کاملاً محکم باشند.
• حفاظت مناسب مدار قدرت در نظر گرفته شود.
• برای موتور و بار القایی، مدل SSR مجدداً بررسی شود.


  خرید رله SSR تک فاز 25 آمپر سلدوک SO942560

  هنگام خرید رله SSR تک فاز 25 آمپر سلدوک SO942560 بهتر است مشخصات مدار را فقط با عبارت «SSR 25 آمپر» تطبیق ندهید. ولتاژ فرمان 7 تا 30VDC، ولتاژ خروجی 12 تا 280VAC و نوع بار AC-51 سه مشخصه مهم برای بررسی این مدل هستند.

  اگر قرار است این محصول جایگزین SSR موجود در یک تابلو شود، ارسال عکس پلاک SSR، کد مدل، ولتاژ فرمان، ولتاژ بار و توان مصرف‌ کننده می‌تواند از انتخاب اشتباه جلوگیری کند.

  برای استعلام قیمت رله SSR سلدوک SO942560 و بررسی امکان تأمین آن، بهتر است کد کامل محصول را اعلام کنید. با توجه به اینکه سلدوک این مدل را در فهرست محصولات Obsolete قرار داده، در صورت عدم موجودی یا محدودیت تأمین، باید مدل جایگزین از نظر ورودی، خروجی، جریان و نوع سوئیچینگ بررسی شود.
