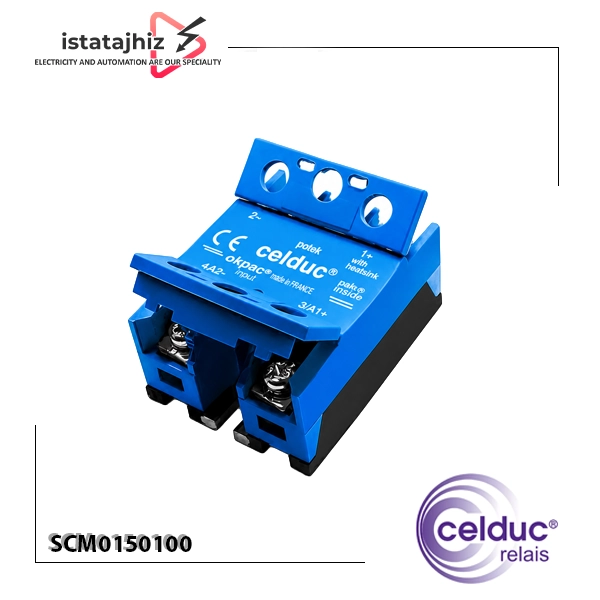

رله SSR تک فاز 150 آمپر سلدوک SCM0150100

رله SSR تک فاز 150 آمپر سلدوک (Celduc) مدل SCM0150100 یک رله حالت جامد پرقدرت برای سوئیچینگ بارهای DC است که از فناوری MOSFET استفاده می‌ کند. برخلاف بسیاری از SSRهایی که برای قطع و وصل برق AC به کار می‌ روند، خروجی این مدل DC است و برای کنترل بارهایی با ولتاژ 2 تا 100VDC و جریان حداکثر 150A طراحی شده است. ورودی فرمان نیز 4.5 تا 32VDC بوده و به همین دلیل برای بسیاری از مدارهای کنترل صنعتی، PLCها و کنترلرهای دارای خروجی DC قابل استفاده است.

مدل SCM0150100 سلدوک (Celduc) در ساختار SPST-NO / تک‌پل نرمال باز قرار می‌ گیرد و به‌صورت DC ON/OFF عمل می‌ کند. سازنده برای این مدل خروجی MOSFET، حفاظت با دیود معکوس (Reverse Diode) و نصب به‌ صورت پیچی را اعلام کرده است. همچنین هیت‌ سینک همراه محصول ارائه نمی‌ شود و برای استفاده در جریان‌ های بالا باید سیستم دفع حرارت مناسب در نظر گرفته شود.

نکته بسیار مهم: عبارت «150 آمپر» در این محصول به معنای SSR برای 150A DC است، نه 150A AC. بنابراین اگر کاربرد شما برق 220 یا 380VAC است، SCM0150100 سلدوک گزینه مناسبی نیست و باید SSR مخصوص AC انتخاب شود.

SCM0150100 سلدوک چه نوع رله‌ ای است؟

Celduc SCM0150100 یک DC Solid State Relay یا رله حالت جامد DC است. در این مدل، عملیات قطع و وصل جریان خروجی توسط ترانزیستورهای MOSFET انجام می‌ شود و خبری از کنتاکت مکانیکی نیست.

ساختار کلی عملکرد آن را می‌ توان به این شکل در نظر گرفت:

PLC / کنترلر 4.5 تا 32VDC → ورودی SSR → MOSFET → بار DC

این ساختار باعث می‌ شود برای کاربردهایی که نیاز به سوئیچینگ سریع و پرتعداد جریان DC دارند، گزینه مناسبی باشد.

طبق مشخصات رسمی سلدوک (Celduc)، SCM0150100 برای جریان سوئیچینگ حداکثر 150A در AC-1 در جدول محصول درج شده، اما خود محصول از نظر خروجی یک رله DC با MOSFET و محدوده سوئیچینگ 2 تا 100VDC است؛ بنابراین در انتخاب آن باید مشخصات دقیق بار DC و شرایط حرارتی بررسی شود.

کاربردهای رله SSR 150 آمپر Celduc SCM0150100

طبق اطلاعات رسمی سلدوک (Celduc)، این مدل برای کاربردهای مختلف سوئیچینگ بار استفاده می‌ شود. از جمله کاربردهای معرفی‌ شده می‌ توان به موارد زیر اشاره کرد:

المنت‌ های DC

برای کنترل المنت‌ های گرمایشی DC که در محدوده ولتاژ و جریان محصول قرار دارند.

لامپ‌ های رشته‌ ای و مادون قرمز

بارهای روشنایی با تغذیه DC نیز می‌ توانند در کاربردهای مشخص مورد استفاده قرار گیرند.

LED

درایور یا بار LED در صورت تطابق مشخصات جریان هجومی و ولتاژ قابل بررسی است.

شیرهای برقی

برای سوئیچینگ شیرهای برقی و الکترومگنت‌ های DC می‌ توان از این مدل استفاده کرد.

کنتاکتورها

در برخی مدارها می‌توان از SCM0150100 برای قطع و وصل بوبین DC کنتاکتور استفاده کرد، مشروط بر اینکه ولتاژ و جریان بوبین با مشخصات SSR مطابقت داشته باشد.

نکته مهم برای اتصال به PLC

اگر قصد دارید رله SSR سلدوک SCM0150100 را مستقیماً به خروجی PLC متصل کنید، فقط ولتاژ 24VDC را بررسی نکنید.

باید جریان موردنیاز ورودی SSR و حداکثر جریان قابل تأمین توسط خروجی PLC نیز بررسی شود.

یعنی دو موضوع باید هم‌ زمان برقرار باشند:

ولتاژ خروجی PLC → داخل محدوده 4.5 تا 32VDC

و

جریان خروجی PLC → مناسب با جریان ورودی SSR

این بررسی از آسیب احتمالی به خروجی PLC جلوگیری می‌ کند.

مزیت مهم SSR نسبت به رله مکانیکی

رله حالت جامد سلدوک (Celduc) برخلاف رله مکانیکی، دارای کنتاکت مکانیکی نیست.

در نتیجه برای سوئیچینگ‌ های پرتعداد می‌ تواند مزایایی داشته باشد:

• عدم وجود جرقه مکانیکی
• عدم فرسایش کنتاکت
• عملکرد سریع
• مناسب برای قطع و وصل پرتعداد
• صدای مکانیکی بسیار کم
• مناسب اتوماسیون صنعتی
• مناسب کنترل توسط PLC

در کاربردهای DC با جریان بالا، استفاده از فناوری MOSFET می‌ تواند امکان سوئیچینگ سریع و تلفات هدایتی پایین را فراهم کند.

نصب رله SSR 150 آمپر سلدوک

برای نصب Celduc SCM0150100 بهتر است مراحل زیر رعایت شود:

1. ولتاژ بار DC را اندازه‌ گیری کنید.
2. مطمئن شوید ولتاژ در محدوده 2 تا 100VDC قرار دارد.
3. جریان واقعی بار را مشخص کنید.
4. نوع بار را مشخص کنید؛ مقاومتی، القایی، LED، موتور یا سایر بارها.
5. ولتاژ فرمان را بررسی کنید.
6. ظرفیت خروجی PLC یا کنترلر را بررسی کنید.
7. هیت‌ سینک متناسب با جریان انتخاب کنید.
8. SSR را روی سطح مناسب و با اتصال مکانیکی صحیح نصب کنید.
9. کابل قدرت و ترمینال متناسب با 150A انتخاب کنید.
10. پس از راه‌ اندازی، دمای SSR و جریان واقعی بار را کنترل کنید.

در جریان‌ های بسیار بالا، سطح مقطع کابل و کیفیت اتصال ترمینال‌ها اهمیت ویژه‌ ای دارد.

یک اتصال ضعیف می‌ تواند باعث افزایش مقاومت نقطه اتصال و تولید حرارت شود؛ حتی اگر خود SSR از نظر جریان ظرفیت کافی داشته باشد.

نکات مهم در انتخاب SCM0150100

قبل از خرید رله SSR تک‌فاز 150 آمپر سلدوک SCM0150100 این اطلاعات را مشخص کنید:

ولتاژ بار: چند ولت DC؟

جریان بار: چند آمپر؟

نوع بار: مقاومتی، موتوری، شیر برقی، LED و غیره؟

جریان هجومی: آیا بار هنگام روشن شدن جریان زیادی می‌ کشد؟

ولتاژ فرمان: آیا PLC یا کنترلر 4.5 تا 32VDC ارائه می‌ دهد؟

نحوه نصب: آیا فضای کافی برای هیت‌ سینک وجود دارد؟

دمای محیط: SSR در چه دمایی کار می‌ کند؟

مدت کار: بار دائم است یا به‌ صورت متناوب؟

این اطلاعات باعث می‌ شوند انتخاب Celduc SCM0150100 از حالت «انتخاب بر اساس آمپر» خارج شده و به یک انتخاب فنی تبدیل شود.

خرید رله SSR تک فاز 150 آمپر Celduc SCM0150100

هنگام خرید رله SSR تک فاز 150 آمپر سلدوک SCM0150100 بهتر است کد کامل محصول را اعلام کنید؛ زیرا سری SCM سلدوک (Celduc) شامل مدل‌ هایی با جریان و ولتاژ خروجی متفاوت است.

از طرف ما به‌عنوان فروشنده در ایستا تجهیز، پیشنهاد می‌ کنیم قبل از خرید این مدل، مشخصات بار را برای ما ارسال کنید؛ به‌ خصوص ولتاژ DC، جریان مصرفی، نوع بار و ولتاژ فرمان. برای یک SSR پرقدرت 150 آمپر، صرفاً مطابقت عدد آمپر کافی نیست. ما ترجیح می‌ دهیم قبل از فروش بررسی کنیم که مدل انتخاب‌ شده با مدار واقعی شما سازگار باشد و در صورت نیاز، اطلاعات مربوط به هیت‌ سینک و نحوه استفاده صحیح را نیز در اختیار شما قرار دهیم. این رویکرد به‌ خصوص برای تجهیزات صنعتی پرقدرت می‌ تواند از خرید مدل نامناسب و هزینه‌ های ناشی از خرابی جلوگیری کند.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
