راهنمای کامل انتخاب کلید هوایی

تصور کنید در تابلو برق اصلی یک کارخانه بزرگ، ناگهان یکی از فیدرهای خروجی دچار اتصال کوتاه شدید می شود. در کسری از ثانیه جریان خطا به بیش از 50 کیلوآمپر می‌ رسد، دمای هادی‌ ها به سرعت بالا می‌ رود، قوس الکتریکی ایجاد می‌ شود و خطر آتش‌ سوزی یا از کار افتادن کامل سیستم وجود دارد. اگر در چنین لحظه‌ ای تجهیزی نتواند این جریان شدید را به موقع قطع کند، تجهیزات گران‌ قیمت تابلو در چند ثانیه از بین می‌ روند و کل شبکه از مدار خارج می‌ شود.

در همین شرایط است که کلید ACB یا کلید هوایی (Air Circuit Breaker) نقش حیاتی خود را نشان می‌ دهد. این تجهیز با تشخیص جریان غیرعادی در مدار، مسیر انرژی را در چند میلی‌ ثانیه قطع می‌ کند و از بروز خسارت‌ های جانی و مالی جلوگیری می‌ نماید. به همین دلیل، کلید هوایی در تابلوهای اصلی نیروگاه‌ ها، کارخانه‌ ها، مراکز داده و ساختمان‌ های بزرگ به عنوان آخرین سد دفاعی سیستم حفاظتی در نظر گرفته می‌ شود.

کلید هوایی می‌ تواند مدارهای الکتریکی را در برابر اتصال کوتاه، اضافه بار، افزایش جریان لحظه‌ ای و خطای زمین محافظت کند. عملکرد درست این کلید، ضامن ایمنی اپراتورها، سلامت تجهیزات و پایداری تأمین برق در هر سیستم صنعتی یا ساختمانی است.

شناخت انواع کلید هوایی و چالش انتخاب مدل مناسب

در بازار تجهیزات برق، انواع مختلفی از کلیدهای هوایی وجود دارد که هرکدام با طراحی، ظرفیت و قابلیت‌ های متفاوت برای کاربردهای خاصی به کار می‌ روند. این تجهیزات ممکن است از نظر ظرفیت جریان، نوع تریپ یونیت، ساختار مکانیکی، تعداد پل‌ ها، نوع نصب یا امکانات ارتباطی تفاوت‌ های قابل توجهی داشته باشند.

برای مثال، برخی مدل‌ ها مخصوص تابلوهای ثابت طراحی شده‌ اند و برخی دیگر به صورت کشویی به کار می‌ روند تا تعمیر یا تست سیستم بدون قطع کامل برق امکان‌ پذیر باشد. همچنین در نسل‌ های جدید، کلیدها به واحدهای تریپ دیجیتال مجهز شده‌ اند که امکان تنظیم دقیق پارامترهای حفاظتی و ارتباط با سیستم مانیتورینگ مرکزی را فراهم می‌ کند.

کلیدهای هوایی از نظر ظرفیت جریان و محدوده عملکرد نیز بسیار متنوع‌ اند. این تجهیزات در مدل‌ هایی با جریان نامی از حدود 630 آمپر تا بیش از 6300 آمپر تولید می‌ شوند تا بتوانند پاسخگوی نیازهای مختلف از تابلوهای توزیع ساده تا پروژه‌ های سنگین صنعتی باشند. بنابراین یکی از دغدغه‌های اصلی مهندسان و طراحان تابلو برق این است که از میان مدل‌ های مختلف موجود، کلید هوایی متناسب با نیاز فنی و شرایط کاری سیستم را انتخاب کنند.

در ادامه مقاله، به طور منظم و تخصصی، مهم‌ترین پارامترهایی که باید در فرآیند انتخاب کلید هوایی مورد توجه قرار گیرند معرفی و بررسی می‌شوند.

1. جریان نامی (In)

اولین و مهم ترین معیار در انتخاب کلید هوایی، جریان نامی یا In است. این پارامتر نشان می دهد کلید تا چه مقدار جریان را می تواند به صورت پیوسته از خود عبور دهد بدون آنکه دمای داخلی از حد مجاز فراتر رود یا آسیب ساختاری ایجاد شود. مقدار جریان نامی در کلیدهای هوایی معمولاً بین 630 تا 6300 آمپر است و باید متناسب با بار واقعی شبکه و شرایط کاری انتخاب شود.

انتخاب این مقدار صرفاً بر اساس مجموع توان مصرفی تجهیزات کافی نیست. مهندس طراح باید ظرفیت کابل ها، ضریب همزمانی بارها و شرایط تهویه تابلو را نیز در نظر بگیرد تا از افزایش دمای غیرمجاز جلوگیری شود. در محیط های گرم یا فضاهای بسته، توان عبور جریان کلید کاهش پیدا می کند که این پدیده با عنوان دریتینگ (Derating) شناخته می شود. در چنین شرایطی توصیه می شود کلیدی با جریان نامی بالاتر از مقدار محاسبه شده انتخاب شود تا عملکرد ایمن کلید در دمای بالا حفظ گردد.

در نتیجه، جریان نامی فقط یک عدد روی پلاک کلید نیست، بلکه پارامتری کلیدی است که باید با تحلیل دقیق بار، شرایط محیطی و الزامات حفاظتی تعیین شود تا اطمینان از عملکرد پایدار و ایمن سیستم برقرار باشد.

2. ظرفیت قطع (Icu و Ics)

یکی از مهم ترین پارامترهای فنی در انتخاب کلید هوایی، ظرفیت قطع یا قدرت تحمل جریان اتصال کوتاه است که بر اساس استاندارد IEC 60947-2 تعریف می شود. این ویژگی تعیین می کند کلید در هنگام بروز جریان های بسیار زیاد ناشی از اتصال کوتاه، تا چه حد قادر به قطع مدار بدون آسیب مکانیکی و حرارتی است.

ظرفیت قطع شامل دو شاخص کلیدی است:

Icu (Ultimate Breaking Capacity) بیانگر حداکثر جریان اتصال کوتاهی است که کلید تنها یک بار قادر به قطع آن می باشد، بدون آنکه دچار انفجار یا تغییر شکل جدی شود. این مقدار نشان دهنده استحکام لحظه ای و کیفیت طراحی کلید است.

در مقابل، Ics (Service Breaking Capacity) درصدی از Icu محسوب می شود و مشخص می کند کلید تا چه اندازه می تواند چندین بار متوالی پس از وقوع خطا در مدار باقی بماند و عملکرد خود را حفظ کند.

در پروژه های حیاتی مانند مراکز داده، تابلوهای توزیع اصلی و خطوط تولید مداوم، مقدار Ics اهمیت بیشتری از Icu دارد، زیرا پس از رفع خطا، سیستم باید بدون توقف طولانی مجدداً راه اندازی شود. انتخاب کلیدی با Ics بالا تضمین می کند که کلید پس از قطع خطا همچنان قابل استفاده باشد و نیازی به تعویض فوری نداشته باشد.

در نتیجه، بررسی همزمان Icu و Ics هنگام انتخاب کلید هوایی، نقش تعیین کننده ای در ایمنی، دوام و قابلیت اطمینان سیستم دارد.

3. تعداد پل‌ ها (Poles)

یکی دیگر از ویژگی های مهم در انتخاب کلید هوایی، تعداد پل ها یا Poles است. کلیدهای هوایی معمولاً در دو نوع سه پل (3P) و چهار پل (4P) تولید می شوند و انتخاب بین این دو نوع، باید با توجه به ساختار شبکه و نحوه مدیریت سیم نول انجام شود.

مدل سه پل برای مدارهای سه فاز بدون نیاز به قطع نول طراحی شده است. در این حالت، نول شبکه به طور ثابت زمین شده یا مشترک است و نیازی نیست کلید در هنگام قطع مدار، مسیر نول را نیز جدا کند. این نوع کلید بیشتر در تابلوهای اصلی صنعتی و سیستم های توزیع توان با نول زمین شده مورد استفاده قرار می گیرد، چون قطع نول می تواند در عملکرد حفاظتی یا اندازه گیری جریان خطا مشکل ایجاد کند.

در مقابل، مدل چهار پل علاوه بر سه فاز، سیم نول را نیز به صورت همزمان قطع و وصل می کند. این ویژگی سبب می شود در زمان بروز خطا یا قطع مدار، همه مسیرهای جریان از منبع جدا شوند و هیچ ذره ای از جریان نشت از طریق نول برقرار نباشد. به همین دلیل در سیستم هایی که نول آزاد دارند یا در مدارهایی با تغذیه دو منبع مستقل (مانند سیستم ژنراتور و شبکه شهری)، استفاده از کلید چهار پل ضروری است.

کلیدهای چهار پل در کاربردهای حساس مانند تابلوهای اضطراری، مراکز داده، سیستم های UPS، یا محل هایی که نیاز به جداسازی کامل مدار از زمین وجود دارد، بیشترین ایمنی را فراهم می کنند. همچنین در برخی پروژه ها برای افزایش اطمینان، از نوع چهار پل حتی در مدارهای معمولی نیز استفاده می شود تا در هر شرایطی، جداسازی کامل فاز و نول تضمین گردد.

به طور خلاصه، انتخاب صحیح تعداد پل ها باید بر اساس نوع سیستم زمین، نحوه توزیع نول و سطح ایمنی مورد نیاز انجام شود. رعایت این نکته نقش اساسی در جلوگیری از جریان های ناخواسته، عملکرد مطمئن کلید و حفاظت کامل تجهیزات دارد.

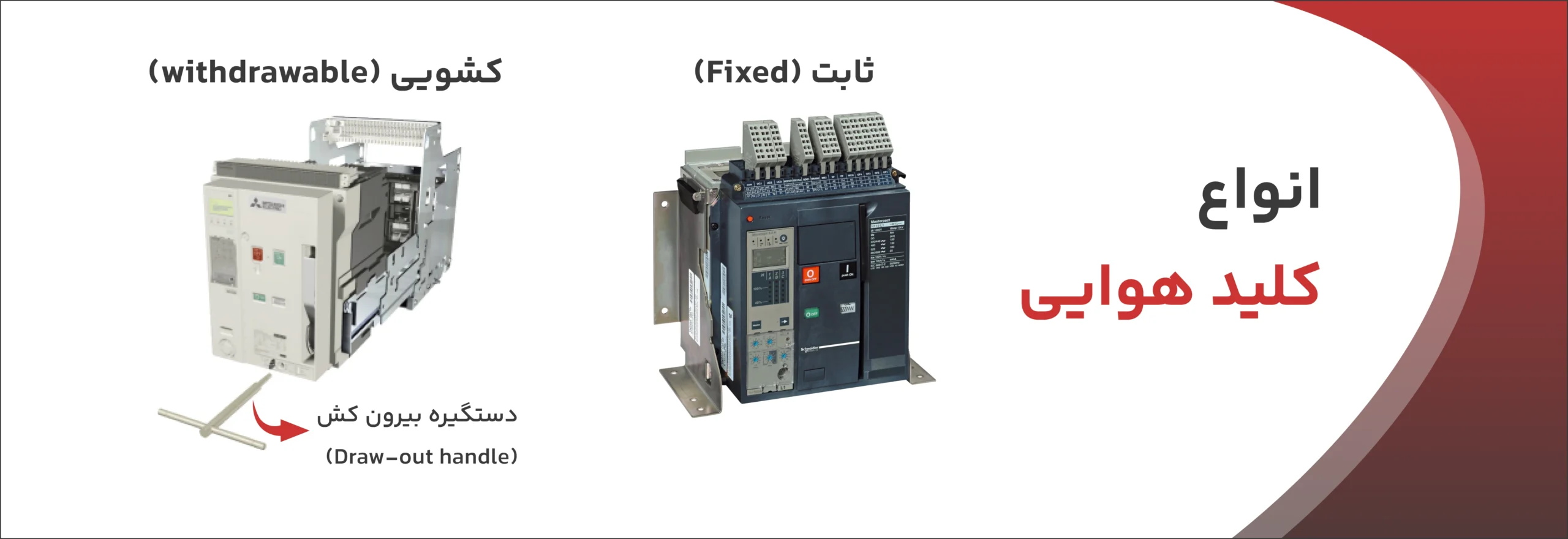

4. نوع نصب (ثابت یا کشویی)

کلیدهای هوایی از نظر ساختار نصب به دو نوع ثابت (Fixed) و کشویی (Withdrawable) تقسیم می شوند. در مدل ثابت، کلید مستقیماً روی تابلو نصب شده و برای تعمیر، بازبینی یا تعویض آن باید کابل ها و اتصالات از مدار جدا شوند. این نوع نصب به دلیل سادگی ساختار و قیمت کمتر، گزینه ای مناسب برای تابلوهای فرعی یا کاربردهایی است که قطع برق در زمان تعمیر مشکلی ایجاد نمی کند.

در مقابل، مدل کشویی روی ریل یا پایه متحرک نصب می شود و می توان آن را به سادگی از مدار خارج یا در حالت تست قرار داد، بدون آنکه نیاز به قطع کامل برق تابلو باشد. این ویژگی امکان ایمنی بیشتر و کاهش زمان تعمیرات را فراهم می کند. به همین دلیل در تابلوهای اصلی، سیستم های بحرانی و مراکز داده معمولاً استفاده از نوع کشویی ترجیح داده می شود.

5. واحد تریپ (Trip Unit)

واحد تریپ در واقع بخش هوشمند و مغز حفاظتی کلید هوایی است. این قسمت وظیفه دارد جریان عبوری از مدار را به طور مداوم اندازه گیری کند و در صورت بروز هر نوع خطا مانند اضافه بار، اتصال کوتاه یا خطای زمین، فرمان قطع سریع را صادر کند تا از آسیب به تجهیزات جلوگیری شود.

واحدهای تریپ معمولاً در دو نوع الکترومکانیکی و الکترونیکی یا دیجیتال تولید می شوند. مدل الکترومکانیکی دارای ساختار ساده تر و تنظیمات ثابت است و پارامترهایی مانند جریان قابل تحمل، زمان تاخیر در قطع و محدوده عملکرد حفاظتی در آن با مکانیزم های مکانیکی محدود تنظیم می شوند. این مدل برای تابلوهای کوچک یا عمومی مناسب می باشد؛ زیرا به نگهداری کمی نیاز دارد و قیمت پایین تری دارد.

در مقابل، نوع الکترونیکی یا دیجیتال از مدارهای هوشمند برخوردار است و امکان تنظیم دقیق جریان قطع، مشاهده جریان لحظه ای، ثبت رویدادها و ارسال داده به سیستم مانیتورینگ را فراهم می کند. بسیاری از مدل های جدید از طریق Modbus یا Ethernet با سیستم های اتوماسیون صنعتی ارتباط دارند. این نوع واحد تریپ به دلیل دقت بالا و امکانات پیشرفته، معمولاً در تابلوهای اصلی، مراکز داده و خطوط تولید حساس استفاده می شود.

6. سلکتیویتی یا هماهنگی حفاظتی (Selectivity)

در شبکه های توزیع برق که چندین کلید هوایی در مسیرهای مختلف به صورت سلسله مراتبی نصب شده اند، سلکتیویتی یا هماهنگی حفاظتی یکی از حیاتی ترین اصول طراحی محسوب می شود. هدف اصلی آن این است که در هنگام بروز خطا در یک بخش از مدار، فقط کلیدی که نزدیک ترین فاصله را با محل خطا دارد قطع شود و سایر کلیدها در وضعیت وصل باقی بمانند. در غیر این صورت، قطع همزمان چند کلید می تواند منجر به خاموشی گسترده، توقف تجهیزات حیاتی و خسارات سنگین شود.

سلکتیویتی معمولاً به دو روش اصلی زمانی (Time Selectivity) و منطقه ای یا انرژی محدود (Zone Selectivity) پیاده سازی می شود. در روش زمانی، هر کلید در سطح پایین تر با تأخیر زمانی کمتر تریپ می کند و کلیدهای بالادست با تأخیر بیشتر عمل می کنند. این روش ساده است اما ممکن است باعث تأخیر در قطع خطا و افزایش تنش حرارتی تجهیزات شود.

در روش منطقه ای یا Zone Selectivity، واحدهای تریپ کلیدها از طریق کابل ارتباطی با یکدیگر در تماس هستند. زمانی که خطا تشخیص داده می شود، واحدهای حفاظتی موقعیت دقیق آن را تعیین کرده و فقط کلید مربوط به همان ناحیه را قطع می کنند. این روش علاوه بر سرعت بسیار بالا و کاهش جریان خطا، موجب افزایش پایداری شبکه و جلوگیری از قطع ناخواسته سایر بخش ها می شود.

در طراحی تابلوهای اصلی و حساس مانند تابلوهای نیروگاه، مراکز داده یا خطوط تولید پیوسته، انتخاب کلیدهای هوایی با قابلیت سلکتیویتی کامل یا نیمه کامل نقش کلیدی در افزایش ایمنی، کاهش زمان خاموشی و بهینه سازی عملکرد شبکه دارد.

7. شرایط محیطی و محل نصب

محیط نصب کلید هوایی تاثیر مستقیم بر عملکرد آن دارد. عواملی مانند دمای محیط، رطوبت، گرد و غبار، ارتفاع از سطح دریا و میزان تهویه باید در انتخاب لحاظ شوند.

اگر محل نصب در فضای گرم یا دارای تهویه محدود قرار دارد، باید کلیدی انتخاب شود که جریان نامی آن با ضریب کاهش تنظیم گردد؛ طبق استاندارد IEC، در دماهای بالاتر از ۴۰ درجه سانتی گراد، ظرفیت تحمل جریان کاهش می یابد و استفاده از کلید با درجه حرارت کاری بالاتر یا سایز بزرگ تر توصیه می شود. همچنین در محیط هایی که رطوبت یا بخار صنعتی وجود دارد، انتخاب تابلو با درجه حفاظت حداقل IP54 الزامی است تا از نفوذ رطوبت و خوردگی داخلی جلوگیری شود.

در فضاهای پر گرد و غبار یا مناطق ساحلی با هوای نمک دار، استفاده از فیلترهای تهویه، کابینت ضد خوردگی و پاکسازی دوره ای ضروری است. در نقاط مرتفع (بیش از ۲۰۰۰ متر از سطح دریا)، باید کلیدهایی با تطبیق فشار هوا انتخاب شوند تا عایق هوایی عملکرد ایمنی خود را حفظ کند.

برای پروژه های صنعتی، دیتاسنترها یا خطوط تولید پیوسته، بررسی دقیق شرایط محیطی پیش از خرید، پایه ای ترین گام در طراحی تابلو برق ایمن و پایدار است. با تنظیم درست این پارامترها، کلید هوایی نه تنها در برابر خطا بلکه در برابر شرایط سخت محیطی نیز عملکرد مطمئن خواهد داشت.

8. تجهیزات جانبی و امکانات کنترلی

کلیدهای هوایی را می‌توان با تجهیزات جانبی مختلف تجهیز کرد تا کنترل و ایمنی آن ها افزایش یابد. انتخاب صحیح این لوازم جانبی می تواند نقش تعیین کننده ای در انعطاف پذیری و قابلیت کنترل تابلو برق داشته باشد. از مهم ترین تجهیزات جانبی می توان به موارد زیر اشاره کرد:

کویل شارژ (Charging Coil): وظیفه شارژ خودکار فنر سیستم قطع و وصل را بر عهده دارد تا کلید آماده عملکرد سریع در هر لحظه باشد.
موتور قطع و وصل (Motor Operator): امکان کنترل از راه دور کلید را فراهم می کند و در سیستم های مانیتورینگ یا تابلوهای اصلی کاربرد زیادی دارد.
کنتاکت کمکی (Auxiliary Contact): وضعیت قطع یا وصل کلید را به سیستم اعلام وضعیت یا PLC ارسال می کند و برای هماهنگی با مدار فرمان ضروری است.
ماژول ارتباطی (Communication Module): برای اتصال کلید به شبکه های صنعتی مانند Modbus RTU، Profibus یا Ethernet استفاده می شود و اطلاعات عملکرد و خطا را به مرکز کنترل منتقل می کند.
قفل ها و کلیدهای ایمنی مکانیکی: از عملکرد ناخواسته در حین تعمیر و نگهداری جلوگیری کرده و ایمنی اپراتور را تضمین می کنند.

استفاده مناسب از این تجهیزات، کلید هوایی را از یک تجهیز حفاظتی ساده به بخشی هوشمند از سیستم اتوماسیون صنعتی تبدیل می کند.

9. استاندارد و الزامات ایمنی

در زمان انتخاب کلید هوایی، باید اطمینان داشت که تجهیز بر اساس استاندارد بین المللی IEC 60947‑2 طراحی و آزمایش شده باشد. این استاندارد شاخص اصلی اطمینان از ایمنی، دوام و عملکرد مطمئن کلید در برابر خطاهای الکتریکی است.

مطابق این استاندارد، کلید باید تست های سختگیرانه ای مانند تحمل جریان اتصال کوتاه، مقاومت حرارتی، دوام مکانیکی، تست قوس الکتریکی و پایداری عملکرد در دماهای مختلف را با موفقیت پشت سر گذاشته باشد. رعایت این الزامات تضمین می کند که کلید در شرایط شدید نیز بدون آسیب به مدار یا خطر برای کاربر، مدار را به طور ایمن قطع کند.

علاوه بر جنبه فنی، مشخصاتی مانند درجه حفاظت IP، استقامت عایقی و ایمنی در برابر تماس مستقیم نیز باید در کاتالوگ محصول ذکر شده باشد. بررسی وجود گواهی معتبر IEC روی بدنه یا مدارک فنی تولیدکننده، مطمئن ترین راه برای انتخاب کلید هوایی ایمن و استاندارد است.

جمع‌بندی نهایی

هین طور که دیدید انتخاب کلید هوایی مناسب فراتر از توجه به مقدار جریان نامی است و نیاز به بررسی دقیق مجموعه ای از پارامترها از جمله ظرفیت قطع، نوع نصب، نوع واحد تریپ، شرایط محیطی و الزامات ایمنی دارد. تصمیم نادرست در این مرحله ممکن است باعث خاموشی غیرمنتظره، آسیب به تجهیزات حساس و توقف کامل فرآیند تولید شود.

کلید هوایی به عنوان قلب سیستم توزیع برق، باید متناسب با سطح حفاظت و ویژگی های فنی شبکه انتخاب گردد تا پایداری و ایمنی مجموعه تضمین شود.
