راهنمای نصب و راه‌ اندازی کلید هوایی

کلید هوایی (Air Circuit Breaker – ACB) یکی از حیاتی‌ترین تجهیزات در تابلو توزیع برق فشار ضعیف است؛ نقش آن حفاظت از شبکه در برابر اضافه‌بار، اتصال کوتاه و خطای اتصال به زمین است. در سیستم‌های توزیع بزرگ، جایی که جریان‌های اتصال کوتاه می‌تواند به چندین برابر جریان نامی برسد، ACB به عنوان خط مقدم دفاع عمل می‌کند. این تجهیز، به دلیل ماهیت کشویی (Withdrawable) و قابلیت‌های تنظیم‌پذیر واحد حفاظت الکترونیکی (Trip Unit)، نیازمند دقت فوق‌العاده بالایی در نصب و راه‌اندازی است. هرگونه اشتباه در این مراحل، از گشتاور نامناسب پیچ‌ها گرفته تا تنظیمات نادرست رله حفاظتی، می‌تواند منجر به عدم عملکرد صحیح کلید در هنگام بروز خطا، آسیب به تجهیزات گران‌قیمت و توقف طولانی‌مدت فرآیند تولید شود.

این راهنما با هدف ارائه یک مرجع عملی و گام‌ به‌ گام، که فراتر از دستور العمل‌ های اولیه دفترچه سازنده عمل می‌کند، تدوین شده است. این مستند، تمام مراحل را از باز کردن جعبه تا تست‌ های نهایی و بهره‌ برداری تحت پوشش قرار می‌دهد. تمرکز اصلی بر ارائه نکات کاربردی، چک‌ لیست‌ های واضح و اشاره مکرر به منابع معتبر مانند دفترچه‌ های سازنده (Schneider، Siemens، LS و غیره) و استاندارد بنیادی IEC 60947-2 است. پیروی دقیق از این چک‌ لیست‌ ها، نصب کلید اتوماتیک هوایی را از یک کار فنی ساده به یک فرایند مهندسی قابل اعتماد تبدیل می‌کند.

 چک‌ لیست پیش از نصب

کیفیت نصب یک ACB به شدت به دقت مرحله آماده‌ سازی بستگی دارد. این مرحله، مرحله‌ ای است که بیشترین صرفه‌ جویی در هزینه‌ های آتی از طریق جلوگیری از نصب قطعات معیوب یا نامناسب صورت می‌گیرد.

تطبیق مشخصات فنی (Compatibility Check)

• بررسی پلاک مشخصات (Nameplate Verification): قبل از باز کردن بسته‌بندی، مشخصات درج شده روی پلاک کلید را با موارد زیر مقایسه کنید:
• جریان نامی (I_n): مطابقت با آمپر مورد نیاز بار.
• جریان قطع نامی (I_{cu}) یا (I_{cs}): اطمینان از توانایی کلید در قطع جریان‌های اتصال کوتاه پیش‌بینی شده در نقطه نصب (مطابق با محاسبات اتصال کوتاه).
• ولتاژ کار نامی (U_e): مطابقت با ولتاژ شبکه (مثلاً 415 ولت AC).
• فرکانس (Frequency): 50 یا 60 هرتز.
• نوع واحد حفاظت: الکترونیکی (Electronic) یا حرارتی-مغناطیسی (Thermal-Magnetic).
• مطابقت با دياگرام تک‌خطی (SLD) :اطمینان حاصل کنید که ACB برای قرارگیری در محل مشخص شده در نقشه‌ های الکتریکی نهایی پروژه مناسب است. (منابع: نقشه‌های مهندسی پروژه، دفترچه‌ های سازنده).

بازرسی فیزیکی کامل (Physical Inspection)

بازرسی فیزیکی را با بررسی دقیق بسته‌ بندی شروع کنید؛ هرگونه نشانه ضربه، فشار یا رطوبت روی جعبه، زنگ خطری برای بازرسی دقیق‌ تر محتویات است. پس از باز کردن، بدنه کلید (Housing) را برای یافتن هرگونه ترک، شکستگی یا زنگ‌زدگی، به‌ویژه در اطراف پایه‌ های نصب، معاینه کنید. سپس، سلامت ترمینال‌ ها (Terminals) را با کنترل رزوه‌ های پیچ‌ها و اطمینان از صاف و بدون خراش بودن سطوح تماس، تأیید نمایید. به واحد حفاظت (Trip Unit) نیز توجه ویژه داشته باشید و از سالم بودن نمایشگر، پوشش‌ها و عدم وجود هرگونه رطوبت در زیر آن مطمئن شوید. در نهایت، برای مدل‌های کشویی، عملکرد روان دستگیره و مکانیزم قفل و باز شدن را حتماً تست کنید.

مطالعه و استخراج مستندات سازنده

استخراج پارامترهای گشتاور (Torque Specifications): این مهم‌ ترین بخش آماده‌ سازی است. گشتاور دقیق (بر حسب نیوتن‌ متر، Nm) برای تمامی پیچ‌های قدرت (ترمینال‌های باسبار و کابل) و پیچ‌های مکانیزم باید از دفترچه سازنده (مثلاً Schneider Electric PowerPact یا Siemens 3VL) استخراج و بر روی برگه چک‌ لیست ثبت شود.

برخی سازندگان دارای الزامات خاصی برای فضای اطراف کلید یا ترتیب اتصال باسبارها هستند که باید مورد توجه قرار گیرد.

آماده‌سازی تجهیزات و ابزار دقیق

تضمین دقت نصب و تست‌ها، نیازمند مجموعه‌ای کامل از ابزارهای دقیق و کالیبره شده است. این مجموعه باید شامل یک آچار ترکمتر (Torque Wrench) کالیبره شده، تجهیزات تست مانند مولتی‌متر، دستگاه تست عایقی (Megger) با ولتاژ مناسب (500V/1000V DC) و کیت تزریق جریان (Secondary Injection Test Set) باشد. همچنین، استفاده از ابزارهای ایمنی (LOTO) مطابق با رویه‌ های کارگاهی الزامی است.

تأمین ایمنی محیطی

اطمینان از اعلام قطع برق اصلی (Busbar) و در صورت لزوم، نصب قفل و برچسب (LOTO). محیط نصب باید خشک باشد. برای محیط‌ های با رطوبت بالا، تدابیری برای کنترل رطوبت (مانند نصب در کابینت‌های ضد رطوبت یا استفاده از گرمکن‌های داخلی) اندیشیده شود.

نصب مکانیکی و اتصالات قدرت

این مرحله، سنگ بنای فیزیکی و الکتریکی نصب کلید است. دقت در نصب مکانیکی تضمین می‌کند که کلید بدون تنش‌های مخرب در جای خود قرار گیرد و اتصالات قدرت به درستی و با گشتاور مناسب محکم شوند تا از ایجاد نقاط داغ (Hot Spots) و بروز خطا در آینده جلوگیری شود. هرگونه سهل‌انگاری در این بخش، مستقیماً ایمنی و عمر مفید کلید را تحت تأثیر قرار می‌دهد.

آماده‌سازی محل نصب و بدنه تابلو

• تراز بودن (Leveling): سطح نصب یا محل ریل‌های کلید کشویی باید کاملاً تراز و صاف باشد. تلرانس مجاز برای تراز بودن معمولاً کمتر از ۱ میلی‌ متر در طول کلید است.
• تمیزکاری سطوح تماس: تمام سطوح فلزی که قرار است در تماس با باسبار اصلی باشند یا محل پیچ شدن بدنه کلید هستند، باید با یک حلال مناسب (مانند ایزوپروپیل الکل) تمیز شده و از هرگونه چربی، گرد و غبار یا زنگ‌زدگی پاک شوند.

نصب کلید ثابت (Fixed Type ACB)

• تراز کردن: کلید را بر روی محل نصب خود قرار داده و با استفاده از پیچ‌ها و مهره‌ های مناسب (معمولاً فولاد با پوشش مناسب)، آن را محکم کنید.
• اعمال گشتاور بدنه: پیچ‌های نگهدارنده بدنه کلید به شاسی یا باسبار پشتیبان باید دقیقاً با گشتاور مشخص شده در دفترچه سازنده سفت شوند. اعمال نیروی کم باعث لرزش و شل شدن اتصال می‌شود، و نیروی زیاد باعث تغییر شکل بدنه کلید.

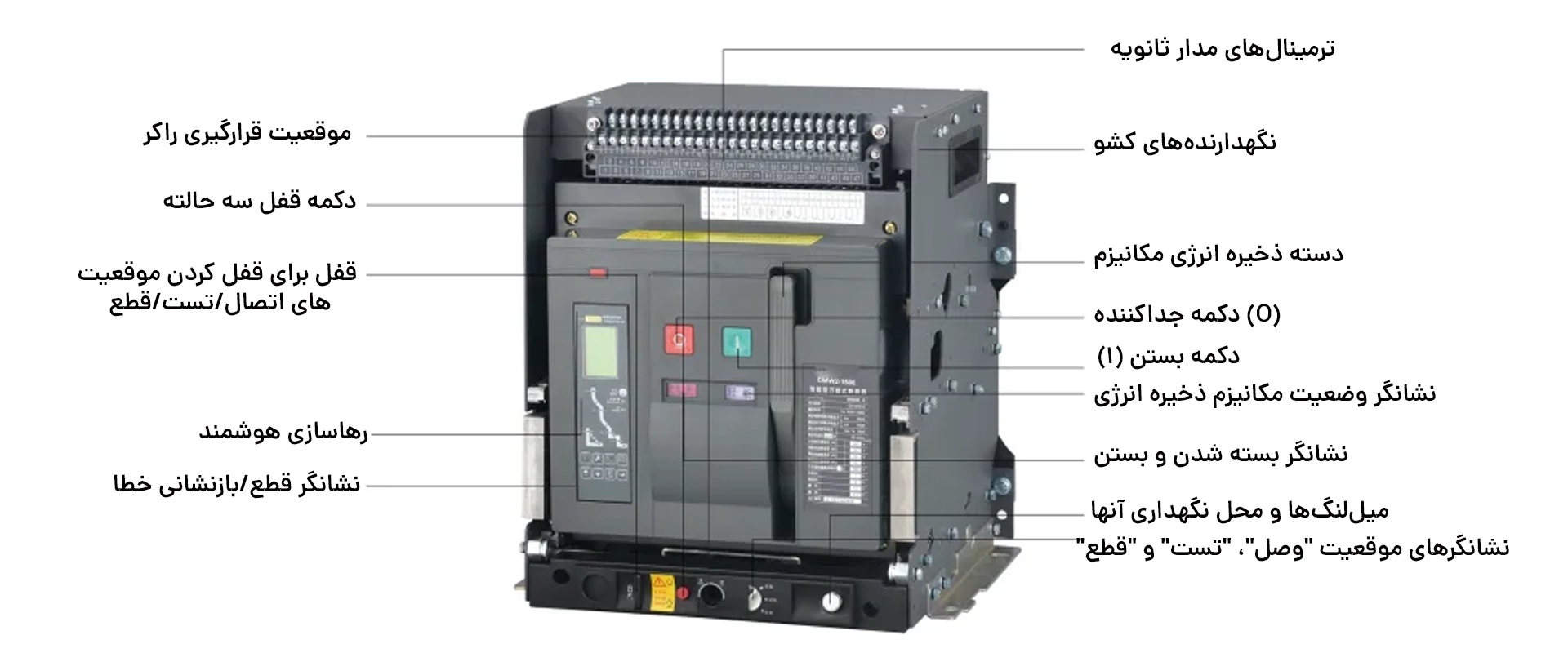

نصب کلید کشویی (Withdrawable Type ACB)

این نوع نصب که پیچیدگی بیشتری دارد، نیازمند توجه دقیق به جزئیات مکانیکی و اینترلاک‌ها است. فرآیند با نصب شاسی (Cradle) در سلول تابلو آغاز می‌شود، جایی که تراز بودن کامل ریل‌ها برای عملکرد صحیح ضروری است. پیش از قرار دادن کلید بر روی شاسی، حتماً مکانیزم رَک (ورود و خروج) را حداقل سه بار تست کنید تا از حرکت روان و درگیر شدن صحیح کلید در وضعیت‌ های “Test” و “Service” اطمینان حاصل شود. در نهایت، صحت عملکرد اینترلاک‌های مکانیکی را که با درهای تابلو و وضعیت قطع/وصل کلید در ارتباط هستند، به دقت بررسی کنید؛ این بخش به قدری حیاتی است که استاندارد IEC 60947-2 تأکید ویژه‌ای بر آن دارد.

اتصالات باسبار (Busbar Connections)

اتصالات باسبار قلب انتقال جریان است و محل اصلی داغ شدن در اثر نصب ضعیف است.

آماده‌سازی باسبار: سطح باسبار باید کاملاً صاف باشد. در صورت استفاده از باسبار مس، از پوشش‌های مناسب (مانند قلع‌اندود کردن یا واشرهای مخصوص) برای جلوگیری از اکسیداسیون نقطه‌ای استفاده کنید.

استفاده از اتصالات صحیح: از واشرهای فنری یا تخت مناسب (مطابق با توصیه سازنده) استفاده کنید. استفاده از واشر نادرست یا عدم استفاده از آن، باعث شل شدن اتصال در اثر انبساط و انقباض حرارتی می‌شود.

اعمال گشتاور دقیق: تمام پیچ‌های اتصال باسبار به ترمینال‌های کلید باید با گشتاور از پیش تعیین شده سفت شوند. این کار باید در دو مرحله انجام شود:

• مرحله اول: سفت کردن تا حد چفت شدن اولیه (Snug Tight).
• مرحله دوم: اعمال گشتاور نهایی با استفاده از آچار ترکمتر کالیبره شده.

کنترل ابعاد و فاصله‌ ها

• فضای سرویس: باید فضای کافی (مطابق با استانداردها و دفترچه سازنده) برای دسترسی به ترمینال‌ها و واحد حفاظت پس از نصب وجود داشته باشد.
• مسیر کابل‌کشی: اطمینان از عدم تماس یا فشار کابل‌ های قدرت به قطعات حساس مکانیزم کلید.

سیم‌ کشی مدار فرمان

سیم‌کشی مدار فرمان، سیستم عصبی کلید هوایی است که ارتباط میان واحد حفاظت، مکانیزم‌های عملکردی (مانند بوبین‌های قطع و وصل و موتور شارژ فنر) و سیستم کنترل خارجی را برقرار می‌کند. صحت و دقت در این مرحله، عملکرد صحیح کلید در سناریوهای کنترلی و حفاظتی را تضمین می‌کند. هرگونه اشتباه، از جمله انتخاب نادرست سطح مقطع سیم، عدم استفاده از سرسیم مناسب یا محکم نکردن اتصالات، می‌تواند به ناتوانی کلید در اجرای فرمان‌های قطع و وصل از راه دور، ارسال سیگنال‌ های وضعیت نادرست به اتاق کنترل، یا حتی آسیب به تجهیزات کنترلی منجر شود. بنابراین، پیروی دقیق از نقشه‌های سیم‌کشی ارائه‌شده توسط سازنده و اطمینان از صحت تمام اتصالات پیش از برق‌دار کردن مدار، یک ضرورت مطلق است.

سیم‌ کشی منبع تغذیه و موتور شارژ فنر

موتور شارژ فنر (Spring Charging Motor): این موتور باید توسط یک مدار حفاظتی مناسب (فیوز یا مینی‌بریکر کوچک) تغذیه شود.

ولتاژ: معمولاً 220V AC یا 110V DC.

ترمینال‌ها: سیم‌بندی باید مطابق دیاگرام ترمینال موتور (معمولاً با استفاده از ترمینال‌های اختصاصی در واحد کنترل) انجام شود.

بازخورد موتور (Motor Close Indication): در صورت وجود، تماس‌های کمکی موتور باید برای اطمینان از اتمام شارژ فنر به PLC یا سیستم مانیتورینگ متصل شوند.

سیم‌کشی کویل‌ها (Coil Wiring)

کویل‌ها معمولاً اجزایی با مصرف جریان لحظه‌ای بالا هستند و باید به درستی سیم‌بندی شوند.

رله وصل (Closing Coil – XF): این کویل با دریافت سیگنال از شستی وصل یا PLC، فنر شارژ شده را رها کرده و کلید را می‌بندد.

نکته حیاتی: برای جلوگیری از سوختن کویل XF، باید مدار فرمان طوری طراحی شود که کویل پس از وصل شدن کلید، بلافاصله از مدار خارج شود (استفاده از کنتاکت داخلی کلید یا تایمر).

رله قطع شنت (Shunt Trip Coil – MX): این کویل برای قطع اضطراری یا قطع شدن توسط سیستم‌های حفاظتی (مانند حفاظت زمین) استفاده می‌شود. این مدار باید همیشه فعال باشد و با اعمال فرمان، کلید را باز کند.

رله افت ولتاژ (Undervoltage Release – MN): این رله از وصل شدن کلید در شرایط ولتاژ بحرانی (مثلاً هنگام راه‌اندازی ژنراتور) جلوگیری می‌کند. باید اطمینان حاصل شود که این مدار از منبع تغذیه‌ای پایدار و مطمئن تغذیه می‌شود.

کنتاکت‌های کمکی (Auxiliary Contacts)

این کنتاکت‌ها وضعیت کلید را به سیستم‌های بالادستی اعلام می‌کنند:

تماس‌های وضعیت باز/بسته (Status Contacts – OF/OC): این‌ها باید برای ارسال سیگنال به PLC و نشان‌دهنده وضعیت واقعی کلید استفاده شوند.

تماس‌های مکانیزم (Mechanism Contacts): برای هماهنگی حفاظتی (مثلاً غیرفعال کردن رله زمین هنگامی که کلید در وضعیت کشویی “Test” قرار دارد).

نکته فنی: استفاده از سیم‌های با سطح مقطع مناسب و رنگ‌بندی استاندارد (طبق دیاگرام پروژه) برای مدار فرمان، عیب‌یابی (Troubleshooting) را در مراحل بعدی به شدت تسهیل می‌کند.

تنظیمات واحد حفاظت (Trip Unit)

واحد حفاظت الکترونیکی، مغز متفکر کلید هوایی است که عملکرد آن را از یک کلید صرفاً مکانیکی به یک دستگاه حفاظتی هوشمند و دقیق ارتقا می‌دهد. این واحد به طور مداوم جریان عبوری را پایش کرده و بر اساس تنظیمات از پیش تعیین‌شده، تصمیم به قطع مدار در شرایط خطا می‌گیرد. تنظیم دقیق پارامترهای حفاظتی معروف به L-S-I-G یک امر حیاتی است و هرگونه خطا در این مرحله می‌تواند منجر به عملکرد نادرست، قطعی‌ های ناخواسته (Nuisance Tripping) یا عدم قطع در زمان بروز خطای واقعی شود. باید توجه داشت که این مقادیر به صورت تجربی یا تصادفی انتخاب نمی‌شوند، بلکه باید حاصل محاسبات دقیق در مطالعات هماهنگی حفاظتی (Protection Coordination Study) باشند تا از عملکرد صحیح کلید در زنجیره حفاظتی اطمینان حاصل شود.

مطالعه هماهنگی حفاظتی (Coordination Study)

قبل از دست زدن به تنظیمات، یک مطالعه کامل هماهنگی حفاظتی باید انجام شده باشد. این مطالعه تعیین می‌کند که ACB باید در چه زمانی و چه جریانی عمل کند تا کلیدهای پایین‌دست (مانند MCCBها) ابتدا عمل کنند و ACB فقط به عنوان پشتیبان اصلی عمل کند.

تعاریف و راهنمای تنظیم پارامترها (بر اساس IEC 60947-2)

تنظیمات اصلی یک واحد حفاظت الکترونیکی مدرن شامل چهار بخش اصلی است:

• الف) حفاظت اضافه‌ بار بلندمدت (Long Time Pickup – L)

جریان تنظیم (I_r) (Pickup Current): معمولاً بین 0.4 تا 1.0 برابر جریان نامی کلید ((I_n)). برای بارهای معمولی، 0.8 تا 1.0 (I_n) در نظر گرفته می‌شود.

زمان تاخیر بلندمدت ((t_L)): این زمان برای حفاظت در برابر اضافه‌بارهای گذرا یا جریان‌های راه‌اندازی موتور (Inrush Current) استفاده می‌شود. مقدار آن باید بزرگتر از زمان روشن شدن بار باشد، اما باید امکان هماهنگی با رله‌های پایین‌دست را فراهم کند.

• ب) حفاظت اتصال کوتاه با تاخیر (Short Time Pickup – S)

این تنظیم برای ایجاد یک ناحیه زمانی مشترک (Dead Band) با قطع‌ کننده‌ های پایین‌ دست و همچنین تحمل جریان‌ های راه‌اندازی بزرگ ترانسفورماتورها طراحی شده است.

جریان تنظیم (I_s): معمولاً چند برابر جریان نامی (مثلاً 3 تا 12 (I_n)).

زمان تاخیر کوتاه ((t_S)): این زمان باید اجازه دهد که خطاهای جزئی پایین‌دست در زمان کوتاه (مثلاً 0.1 ثانیه) توسط کلیدهای پایین‌دست رفع شوند، قبل از اینکه ACB عمل کند.

[ I_s > I_{MCCB_max} ]

• ج) حفاظت آنی (Instantaneous Pickup – I)

این حفاظت برای قطع سریع جریان‌های اتصال کوتاه بسیار بزرگ (فاجعه‌بار) استفاده می‌شود که نیاز به کمترین زمان ممکن دارند.

جریان تنظیم (I_i): معمولاً بین 10 تا 20 برابر (I_n). در شرایط هماهنگی کامل، ممکن است برای برخی کاربردها غیرفعال شود.

• د) حفاظت خطای زمین (Ground Fault Protection – G)

این حفاظت برای تشخیص جریان‌های نشتی به زمین که ممکن است به دلیل خرابی عایق رخ دهد، حیاتی است.

جریان تنظیم ((I_g)): بر اساس میزان حساسیت مورد نیاز (معمولاً 0.2 تا 0.5 برابر (I_n)).

زمان تاخیر زمین ((t_g)): تنظیم این زمان باید با رله‌های حفاظتی زمین در سطوح بالاتر سیستم هماهنگ شود.

 ثبت و پشتیبان‌گیری

تمامی تنظیمات نهایی باید بر روی برگه گزارش نهایی ثبت شده و در واحد حفاظت الکترونیکی در صورت امکان ذخیره شوند.

تست‌ های نهایی و راه‌ اندازی

این مرحله، لحظه حقیقت و آخرین خط دفاعی قبل از برق‌دار کردن کلید است. تست‌های نهایی صرفاً یک رویه تشریفاتی نیستند، بلکه یک ارزیابی جامع برای اطمینان از صحت عملکرد تمام اجزای مکانیکی، الکتریکی و حفاظتی کلید در شرایط شبیه‌سازی شده می‌باشند. انجام دقیق این تست‌ها، تضمین‌کننده راه‌اندازی ایمن، قابل اعتماد و جلوگیری از خسارات جبران‌ناپذیر به تجهیزات و شبکه است.

تست عایقی (Megger Test)

این تست اطمینان می‌دهد که عایق‌بندی کلید در برابر ولتاژهای اعمالی در طول عمر آن مقاومت کافی دارد.

• آماده‌سازی: کلید باید در وضعیت قطع (Open) و از شبکه اصلی جدا باشد. تمام سیم‌بندی‌های فرمان باید جدا شوند.
• اندازه‌گیری: مقاومت عایقی بین فازها (L1-L2, L2-L3, L1-L3) و بین هر فاز و زمین (L1-G, L2-G, L3-G) اندازه‌گیری شود.
• مقادیر مرجع: مقادیر باید مطابق با استاندارد IEC 60947-2، بخش “Minimum Insulation Resistance” باشند. برای ولتاژ 415V، معمولاً انتظار مقاومت بیش از 50 مگا اهم (MΩ) با ولتاژ تست 500V DC وجود دارد. (اگر کلید نو است، مقادیر نزدیک به بی‌نهایت مطلوب است).

تست عملکرد مکانیکی و عملکرد فنر

عملکرد مکانیکی کلید باید از دو طریق دستی و الکتریکی به دقت تأیید شود. ابتدا در حالی که کلید در وضعیت کاملاً متصل (Rack-in) قرار دارد، آن را حداقل ۵ بار به صورت دستی قطع و وصل کنید و به صدای یکنواخت و نرم مکانیزم توجه نمایید. سپس، همین تست را با استفاده از فرمان‌های الکتریکی تکرار کرده و در هر بار وصل، از شنیده شدن صدای واضح شارژ فنر اطمینان حاصل کنید که نشان‌دهنده عملکرد صحیح موتور شارژ است.

تست مدار فرمان و اینترلاک‌ها

• تست فرمان وصل/قطع: با استفاده از منابع تغذیه خارجی مناسب (یا با سیم‌کشی موقت)، فرمان‌های وصل و قطع را اعمال کرده و وضعیت کلید را تأیید کنید.
• تست کنتاکت‌های کمکی: اطمینان حاصل کنید که کنتاکت‌های OF/OC با وضعیت کلید مطابقت دارند (مثلاً در وضعیت بسته بودن کلید، کنتاکت OC باید بسته باشد).

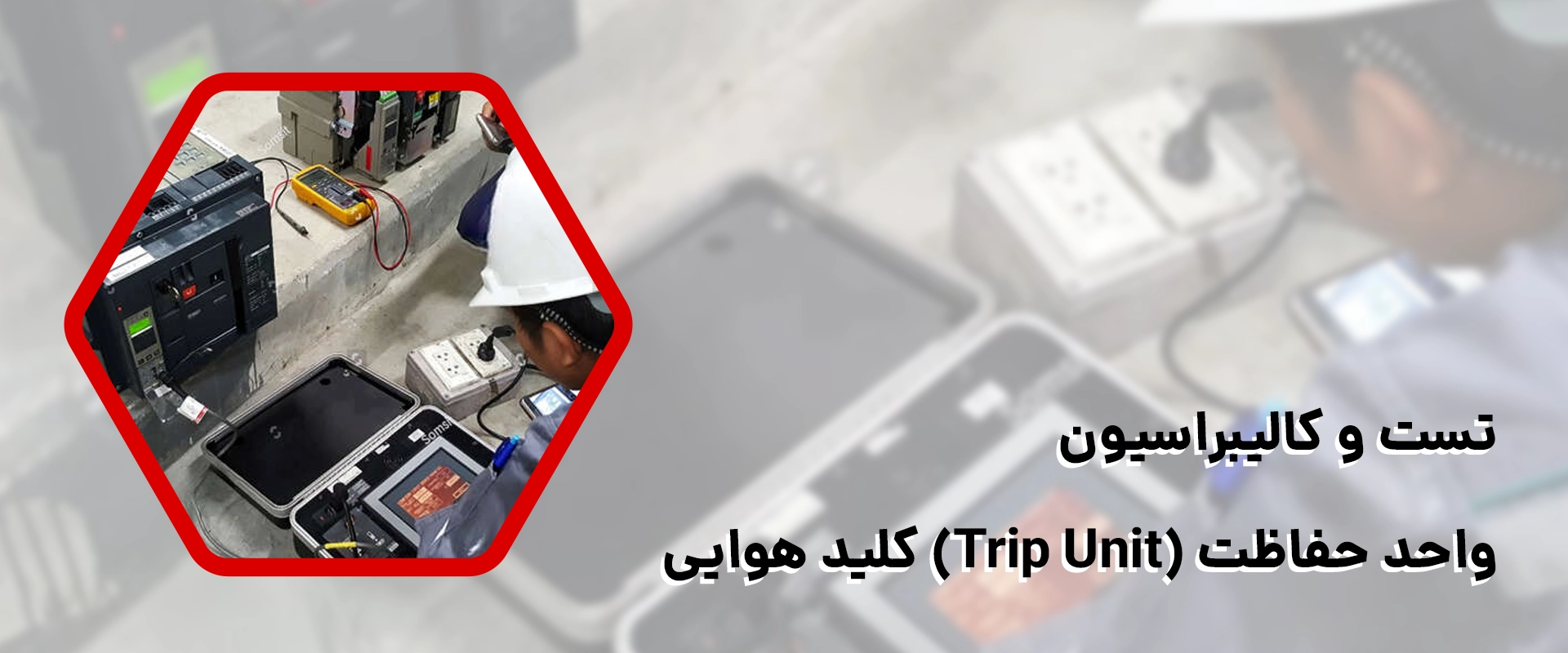

تست تزریق ثانویه (Secondary Injection Test)

این تست برای تأیید صحت و اعتبار تنظیمات واحد حفاظت الکترونیکی ضروری است. در این فرآیند، با استفاده از یک کیت تزریق جریان تخصصی (مانند Doble یا Omicron)، جریانی متناسب با تنظیمات حفاظتی L, S, و I به ترمینال‌های ولتاژ پایین واحد حفاظت تزریق می‌شود. با افزایش تدریجی جریان، زمان عملکرد و قطع کلید اندازه‌گیری و ثبت می‌گردد. نتیجه‌ی معتبر زمانی حاصل می‌شود که زمان‌های ثبت‌شده با مقادیر تنظیم‌ شده (t_L, t_S, t_I) در محدوده تلرانس مجاز سازنده (که معمولاً ±5% است) تطابق کامل داشته باشد.

تست تزریق اولیه (Primary Injection Test)

اگر امکان قطع جریان‌ های بسیار بزرگ در محل وجود دارد، این تست باید انجام شود تا از صحت اتصالات باسبارها و عملکرد واقعی کلید تحت بار سنگین اطمینان حاصل شود.

آچارکشی نهایی و گزارش‌برداری

پس از اتمام تست‌ها، تمام پیچ‌ها (مکانیکی و الکتریکی) مجدداً با گشتاور نهایی تأیید و چک می‌شوند. یک گزارش راه‌اندازی جامع شامل نتایج تست، تنظیمات واحد حفاظت، شماره سریال دستگاه و نام تکنسین‌ها تهیه و بایگانی شود.

تفاوت نصب کلید هوایی فیکس و کشویی

کلیدهای هوایی (ACB) از نظر نحوه نصب به دو نوع فیکس (Fixed) و کشویی یا قابل برداشت (Draw-out) تقسیم می‌شوند. انتخاب صحیح هر کدام، تأثیر مستقیمی بر ایمنی، سهولت تعمیرات، زمان توقف سیستم و بهره‌برداری از تابلو برق دارد.

نصب کلید هوایی فیکس (Fixed)

در این نوع، کلید به‌صورت ثابت روی شاسی تابلو نصب می‌شود و برای سرویس یا تعویض، لازم است مدار به‌طور کامل قطع گردد.

ویژگی‌ها و ملاحظات نصب

• اتصال مستقیم به شینه‌ها یا کابل‌ها
• ابعاد نصب ساده‌تر و فضای کمتر در تابلو
• مناسب تابلوهای با دسترسی محدود یا پروژه‌های کم‌هزینه
• نیاز به قطع کامل برق برای تعمیر یا تست

نصب کلید هوایی کشویی (Draw-out)

در کلید های کشویی، بریکر روی کَریج (Cassette) نصب می‌شود و امکان خارج کردن کلید بدون باز کردن اتصالات قدرت وجود دارد.

ویژگی‌ها و ملاحظات نصب

• دارای سه وضعیت: Connected / Test / Disconnected
• امکان تست و سرویس ایمن بدون قطع کامل تابلو
• افزایش ایمنی اپراتور هنگام تعمیرات
• نیاز به فضای بیشتر و دقت بالاتر در نصب

اشتباهات رایج و نکات فنی

حتی پس از رعایت مراحل بالا، برخی اشتباهات کوچک می‌توانند منجر به شکست نصب شوند:

• عدم رعایت گشتاور پیچ‌ها: شایع‌ترین اشتباه. شل بودن پیچ‌های قدرت منجر به افزایش مقاومت تماس، تولید گرما، ذوب عایق و در نهایت خرابی پرهزینه می‌شود. استفاده از آچار نامناسب یا عدم کالیبراسیون، این خطا را تشدید می‌کند.
• سیم‌کشی مدار فرمان معکوس: اتصال اشتباه بین کویل‌ های وصل (XF) و قطع (MX) یا اتصال شاسی به فاز به جای نول در مدار موتور شارژ.
• تنظیمات پیش‌فرض واحد حفاظت: استفاده از تنظیمات کارخانه (مثلاً 100% جریان نامی در تمام محدوده‌ها) بدون در نظر گرفتن شرایط شبکه و تجهیزات پایین‌دست، باعث می‌شود ACB قبل از تجهیزات دیگر عمل کند و هماهنگی را از بین ببرد.
• برق‌دار کردن بدون تست عایقی: در پروژه‌ هایی که تابلو ها مدتی در انبار مانده‌اند، رطوبت یا آلودگی می‌تواند مقاومت عایقی را به شدت کاهش دهد.
• سفت کردن بیش از حد پیچ‌ های باسبار: این کار باعث ایجاد تنش مکانیکی در ترمینال‌های کلید شده و در بلندمدت باعث خوردگی و شل شدن اتصال می‌شود.

سخن پایانی

نصب و راه‌ اندازی کلید هوایی (ACB) فرایندی چندوجهی است که نیازمند تخصص در دقت مکانیکی، دانش اصول الکتریکی و پایبندی بی‌قید و شرط به استانداردهای حفاظتی است. با پیروی دقیق از چک‌لیست‌های گام‌ به‌ گام ارائه شده در این راهنما، شامل بررسی پیش‌نصب دقیق، نصب مکانیکی صحیح و تراز، سیم‌کشی استاندارد مدار فرمان، تنظیمات هوشمند واحد حفاظت مبتنی بر مطالعه هماهنگی، و اجرای جامع تست‌های تزریق، می‌توان اطمینان حاصل کرد که این قلب توزیع فشار ضعیف، با کارایی کامل و طول عمر طولانی به خدمت خواهد گرفت. این سرمایه‌ گذاری اولیه در زمان و دقت، به طور مستقیم از هزینه‌های سنگین تعمیرات ناگهانی و توقفات غیرقابل پیش‌بینی تولید جلوگیری می‌نماید.
