آموزش جامع تنظیم رله کلید هوایی (Trip Unit)

کلید هوایی (Air Circuit Breaker – ACB) در پست های اصلی توزیع برق فشار ضعیف، نه فقط یک کلید قطع و وصل ساده، بلکه مهمترین سنگر دفاعی یک مجموعه صنعتی یا تجاری است. اما این نگهبان قدرتمند، بدون داشتن یک مغز متفکر هوشمند و دقیق، عملا کارایی خود را از دست میدهد. این مغز متفکر، واحد حفاظت الکترونیکی یا رله تریپ (Trip Unit) نام دارد. تصور کنید یک سیستم حفاظتی گران قیمت، به دلیل تنظیمات نادرست، در زمان بروز خطا عمل نکند یا برعکس، باعث قطعی های بی مورد و مزاحم (Nuisance Tripping) شود. این دقیقا مرز بین یک شبکه برق پایدار و یک فاجعه پرهزینه را مشخص میکند.

تنظیمات اشتباه واحد تریپ میتواند منجر به خسارت های جبران ناپذیری شود؛ از آسیب دیدن کابل ها و تجهیزات گران قیمت گرفته تا از کار افتادن کامل خط تولید به جای ایزوله کردن بخش معیوب. درک عمیق از پارامترهای حفاظتی و تنظیم صحیح آنها، یک دانش تخصصی و ضروری برای هر مهندس برق و تکنسین تابلوسازی است.

در این مقاله جامع، ما به صورت گام به گام و با زبانی ساده، پرده از اسرار تنظیم رله کلید هوایی برداشته و تمام پارامترهای حفاظتی استاندارد (LSIG) را رمزگشایی میکنیم. هدف ما این است که شما پس از مطالعه این راهنما، بتوانید با اطمینان کامل، مغز متفکر کلید هوایی خود را برای دستیابی به حداکثر ایمنی، پایداری و هماهنگی حفاظتی تنظیم کنید.

رله کلید هوایی (Trip Unit) چیست؟

اگر کلید هوایی را به بدن یک ورزشکار تشبیه کنیم، مکانیزم قطع و وصل آن عضلات قدرتمند و واحد تریپ، سیستم عصبی و مغز اوست. واحد تریپ یک رله الکترونیکی میکروپروسسوری بسیار پیشرفته است که به طور مداوم و با دقت بالا، جریان عبوری از هر فاز را از طریق ترانسفورماتورهای جریان (CT) داخلی کلید، اندازه گیری میکند.

وظیفه اصلی این قطعه حیاتی، مقایسه بی وقفه جریان لحظه ای مدار با مقادیر و منحنی های از پیش تعریف شده توسط کاربر است. به محض اینکه جریان از محدوده مجاز فراتر رود و مشخصات یک خطای الکتریکی (مانند اضافه بار یا اتصال کوتاه) را داشته باشد، واحد تریپ یک سیگنال به سیم پیچ قطع (Shunt Trip Coil) ارسال کرده و مکانیزم کلید را فعال میکند تا مدار در کسری از ثانیه قطع شود.

بر خلاف فیوزها یا کلید حرارتی قدیمی که عملکردی ثابت و غیرقابل تغییر داشتند، واحدهای تریپ مدرن امروزی، مانند سری MicroLogic اشنایدر الکتریک یا ETU زیمنس که در بازار ایران بسیار متداول هستند، قابلیت تنظیم بسیار گسترده ای را در اختیار مهندسین قرار میدهند. این انعطاف پذیری به ما اجازه میدهد تا حفاظت را دقیقا متناسب با نیازهای خاص هر مدار طراحی کنیم و به مهمترین اصل در شبکه های توزیع، یعنی هماهنگی حفاظتی (Selectivity)، دست یابیم.

هماهنگی حفاظتی به این معناست که در صورت وقوع خطا، فقط کلید حفاظتی که نزدیکترین فاصله را به محل خطا دارد عمل کند و کلیدهای بالادستی به کار خود ادامه دهند. این اصل، پایداری شبکه را تضمین کرده و از خاموشی های گسترده جلوگیری میکند. دستیابی به این هدف، بدون درک و تنظیم دقیق رله کلید هوایی غیرممکن است.

مفاهیم پایه حفاظت LSIG در تنظیم رله کلید هوایی

عملکرد حفاظتی یک واحد تریپ بر روی یک نمودار به نام منحنی جریان-زمان (Time-Current Curve – TCC) نمایش داده میشود. این نمودار به ما نشان میدهد که رله در برابر هر مقدار جریانی، پس از چه مدت زمانی مدار را قطع خواهد کرد. اساس طراحی این منحنی ها در کلیدهای هوایی مدرن، بر پایه استاندارد حفاظتی LSIG بنا شده است. هر یک از این حروف، نماینده یک نوع حفاظت مشخص است.

L – Long-Time Protection (حفاظت اضافه بار)

این بخش از حفاظت، وظیفه محافظت از هادی ها، کابل ها و تجهیزات در برابر جریان های اضافه بار را بر عهده دارد. اضافه بار، جریانی است که از جریان نامی مدار بیشتر اما از جریان اتصال کوتاه بسیار کمتر است و معمولا به دلیل اتصال بارهای اضافی یا مشکلات مکانیکی در موتورها رخ میدهد. این حفاظت با یک تاخیر زمانی طولانی عمل میکند تا از گرم شدن بیش از حد و آسیب دیدن عایق کابل ها جلوگیری کند.

S – Short-Time Protection (حفاظت اتصال کوتاه با تاخیر)

این حفاظت برای مقابله با جریان های اتصال کوتاه طراحی شده است اما با یک تاخیر زمانی کوتاه و قابل تنظیم عمل میکند. هدف اصلی این تاخیر، ایجاد هماهنگی حفاظتی بین کلیدهای سری در شبکه است تا به کلید پایین دست (نزدیک به خطا) فرصت داده شود اول قطع کند.

I – Instantaneous Protection (حفاظت اتصال کوتاه آنی)

این حفاظت به عنوان آخرین و سریعترین لایه دفاعی عمل میکند. وظیفه آن، قطع مدار به صورت آنی و بدون هیچگونه تاخیر زمانی در برابر جریان های اتصال کوتاه بسیار شدید و خطرناک است. این عملکرد، انرژی مخرب ناشی از خطا را محدود کرده و از انفجار تجهیزات و آسیب به باسبارها جلوگیری میکند.

G – Ground Fault Protection (حفاظت خطای زمین)

این بخش، جریان های نشتی به زمین را که معمولا به دلیل فرسودگی یا آسیب دیدن عایق بندی ها رخ میدهد، شناسایی میکند. این جریان ها ممکن است به اندازه ای نباشند که توسط حفاظت های L یا S شناسایی شوند، اما برای ایمنی افراد (خطر برق گرفتگی) و جلوگیری از آتش سوزی، بسیار خطرناک هستند.

تنظیمات کلید هوایی

به‌طور کلی، تنظیمات کلید هوایی شامل حفاظت در برابر اضافه‌بار، اتصال کوتاه، خطای زمین، افت یا افزایش ولتاژ (در مدل‌های پیشرفته) و همچنین تنظیمات زمان–جریان برای هماهنگی با سایر کلیدهای پایین‌دست است. این تنظیمات باعث می‌شوند کلید فقط در شرایط خطا و با تأخیر مناسب عمل کند تا از قطع ناخواسته برق جلوگیری شده و انتخاب‌پذیری (Selectivity) سیستم حفظ شود.

• تنظیم جریان نامی (Ir / In)
• حفاظت اضافه‌بار (Long Time – L)
• حفاظت اتصال کوتاه با تأخیر (Short Time – S)
• حفاظت اتصال کوتاه آنی (Instantaneous – I)
• حفاظت خطای زمین (Ground Fault – G) (در صورت پشتیبانی کلید)
• تنظیمات ولتاژی و فرکانسی (در کلیدهای هوایی دیجیتال و هوشمند)
• تنظیمات ارتباطی و مانیتورینگ
• تنظیمات مکانیکی و کمکی

آموزش تنظیم پارامترهای حفاظت اضافه بار

حفاظت اضافه بار، اولین و پرکاربردترین لایه حفاظتی است. هدف آن، شبیه سازی رفتار حرارتی کابل ها و تجهیزات است. این حفاظت توسط دو پارامتر اصلی تنظیم میشود:

پارامتر Ir (Long-Time Pickup Current)

این پارامتر، آستانه جریان عملکرد حفاظت اضافه بار را تعیین میکند. به عبارت دیگر، مشخص میکند که از چه جریانی به بالا، رله باید وضعیت را به عنوان “اضافه بار” شناسایی کند. مقدار Ir به صورت ضریبی از جریان نامی کلید (In) تنظیم میشود.

نحوه تنظیم: فرمول آن به صورت Ir = k * In است که در آن In جریان نامی کلید (مثلا ۱۶۰۰ آمپر) و k یک ضریب قابل تنظیم (معمولا بین ۰.۴ تا ۱) است. قانون کلی این است که مقدار Ir باید معادل یا کمی بیشتر از حداکثر جریان بار کامل (Full Load Current) مدار تنظیم شود. برای مثال، اگر یک کلید ۲۰۰۰ آمپری از مداری با حداکثر جریان مصرفی ۱۷۰۰ آمپر محافظت میکند، میتوان Ir را روی 0.9 * 2000A = 1800A تنظیم کرد.

پارامتر tr (Long-Time Delay)

این پارامتر، میزان تاخیر زمانی را قبل از صدور فرمان قطع، پس از عبور جریان از آستانه Ir، مشخص میکند. این تاخیر به صورت معکوس عمل میکند؛ یعنی هرچه شدت جریان اضافه بار بیشتر باشد، زمان قطع کوتاه‌تر خواهد بود.

کاربرد و نحوه تنظیم: کاربرد اصلی این تاخیر، جلوگیری از قطع های ناخواسته در زمان راه اندازی موتورهای الکتریکی بزرگ است که جریان هجومی (Inrush Current) بالایی دارند. مقدار tr معمولا بر حسب ثانیه و برای یک جریان مشخص (مثلا ۶ برابر Ir) تعریف میشود. واحدهای تریپ معمولا کلاس های تاخیری مختلفی (مانند Class 10, 20, 30) را ارائه میدهند که انتخاب آن به نوع بار بستگی دارد.

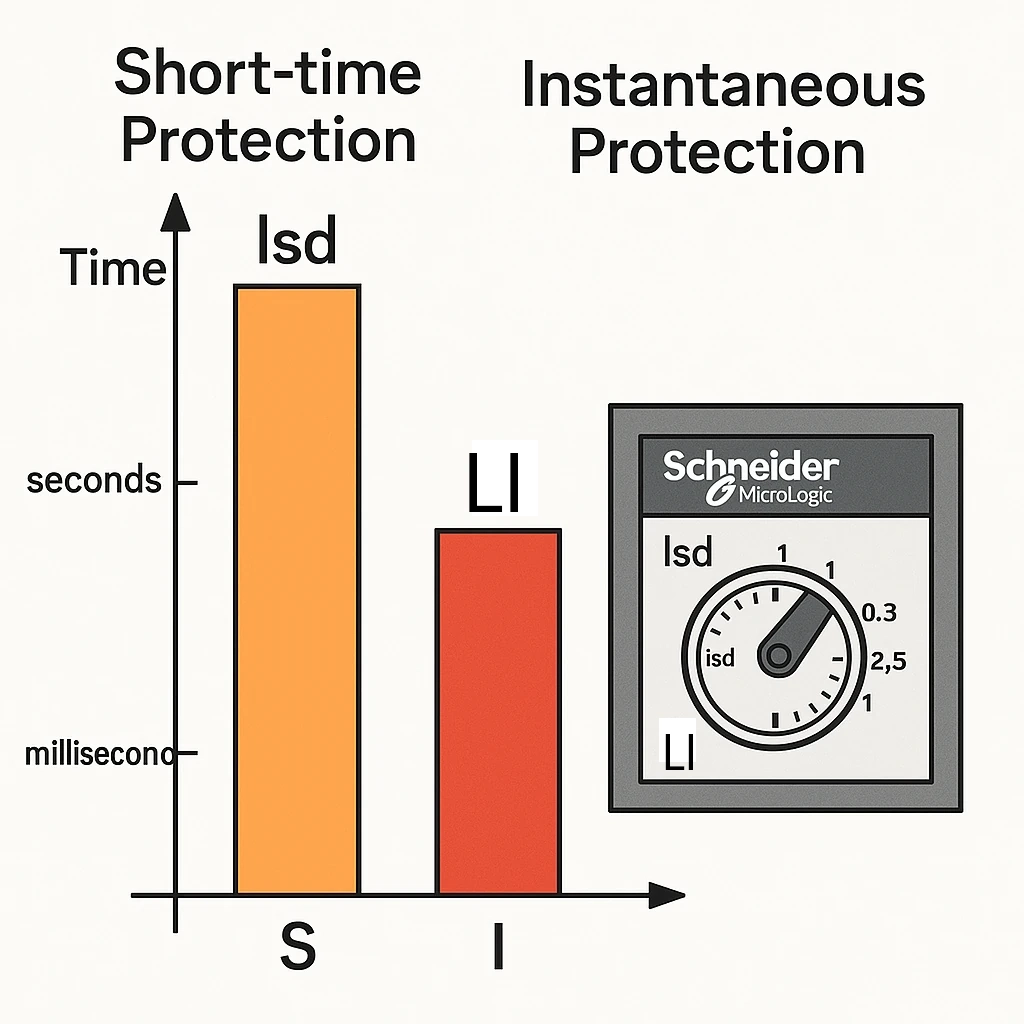

تنظیمات حفاظت اتصال کوتاه

این دو لایه حفاظتی برای مقابله با جریان های عظیم ناشی از اتصال کوتاه طراحی شده اند و تنظیم صحیح آنها برای دستیابی به هماهنگی حفاظتی و محدود کردن خسارت، حیاتی است.

پارامتر Isd (Short-Time Pickup Current)

این پارامتر، آستانه جریانی را که حفاظت اتصال کوتاه با تاخیر (نوع S) فعال میشود، تعیین میکند. مقدار آن به صورت ضریبی از Ir (معمولا بین ۱.۵ تا ۱۰ برابر Ir) تنظیم میگردد.

هدف: هدف اصلی Isd، ایجاد هماهنگی حفاظتی است. مقدار آن باید به گونه ای تنظیم شود که از آستانه قطع آنی (Ii) کلید پایین دست بالاتر باشد تا در صورت بروز خطا در مدار پایین دست، به آن کلید فرصت عملکرد داده شود.

پارامتر tsd (Short-Time Delay)

این پارامتر، مدت زمان تاخیری است که واحد تریپ پس از رسیدن جریان به آستانه Isd، منتظر میماند و سپس فرمان قطع میدهد. این زمان معمولا بر حسب میلی ثانیه تنظیم میشود.

تفاوت حالت های I²t ON و I²t OFF

• I²t OFF (تاخیر ثابت): در این حالت، زمان تاخیر tsd یک مقدار ثابت است و به شدت جریان خطا بستگی ندارد.
• I²t ON (منحنی معکوس): این حالت پیشرفته تر است و برای حفاظت بهتر از کابل ها در برابر تنش های حرارتی ناشی از اتصال کوتاه استفاده میشود. در این مد، هرچه جریان اتصال کوتاه شدیدتر باشد، زمان تاخیر tsd کوتاه‌تر خواهد بود. I²t نماینده انرژی حرارتی است و فعال بودن این گزینه، تضمین میکند که انرژی عبوری از کابل از حد تحمل آن فراتر نرود.

پارامتر Ii (Instantaneous Pickup Current)

این پارامتر، آستانه قطع آنی و بدون تاخیر را مشخص میکند. این حفاظت، آخرین سنگر دفاعی در برابر فاجعه بارترین انواع اتصال کوتاه است.

نحوه تنظیم: مقدار Ii به صورت ضریبی از جریان نامی کلید (In) (معمولا بین ۲ تا ۱۵ برابر In) تنظیم میشود. در مدارهایی که شامل بارهای موتوری بزرگ یا ترانسفورماتور هستند، Ii باید به اندازه کافی بالا تنظیم شود تا از جریان های هجومی راه اندازی یا برقدار شدن ترانسفورماتور، بیشتر باشد و از قطع ناخواسته جلوگیری کند. از طرفی، نباید بیشتر از قدرت تحمل اتصال کوتاه تجهیزات (مانند باسبارها) باشد.

اهمیت حفاظت نشتی زمین و نحوه تنظیم پارامتر G

بسیاری از خطاهای الکتریکی خطرناک، ناشی از اتصال فاز به زمین هستند. این جریان ها که به جریان نشتی معروفند، ممکن است به اندازه ای نباشند که توسط حفاظت های اضافه بار یا اتصال کوتاه شناسایی شوند، اما به راحتی میتوانند باعث برق گرفتگی مرگبار یا آتش سوزی شوند. حفاظت نوع G برای شناسایی این نوع خطاها طراحی شده است.

پارامتر Ig (Ground Fault Pickup Current)

این پارامتر، حساسیت رله به جریان نشتی به زمین را تعیین میکند. مقدار آن به صورت ضریبی از جریان نامی کلید (In) (معمولا بین ۰.۲ تا ۱ برابر In) تنظیم میشود. انتخاب مقدار مناسب به نوع سیستم زمین و الزامات ایمنی پروژه بستگی دارد.

پارامتر tg (Ground Fault Delay)

این پارامتر، یک تاخیر زمانی کوتاه (بر حسب میلی ثانیه) را برای عملکرد حفاظت خطای زمین ایجاد میکند. هدف از این تاخیر، جلوگیری از عملکرد اشتباه رله در اثر جریان های نشتی گذرا یا نویزهای هارمونیکی در شبکه است. این پارامتر نیز میتواند به صورت تاخیر ثابت یا منحنی معکوس (I²t) تنظیم شود.

چک لیست نهایی برای تنظیم رله کلید هوایی

تنظیم واحد تریپ یک فرآیند مهندسی دقیق است که نیازمند دانش فنی و دسترسی به اطلاعات طراحی شبکه است. در اینجا یک چک لیست خلاصه برای اطمینان از انجام صحیح تنظیمات ارائه میشود:

1. مطالعه اسناد فنی: همیشه قبل از هرگونه تنظیم، دفترچه راهنمای سازنده کلید هوایی و واحد تریپ را به دقت مطالعه کنید.
2. جمع آوری اطلاعات بار: حداکثر جریان مصرفی مدار، مشخصات موتورها (جریان راه اندازی)، و بارهای غیرخطی را مشخص کنید.
3. دسترسی به محاسبات شبکه: برای تنظیمات دقیق اتصال کوتاه (S و I) و هماهنگی حفاظتی، به نتایج مطالعات پخش بار و اتصال کوتاه شبکه نیاز است.
4. شروع از حفاظت L: ابتدا پارامترهای اضافه بار (Ir و tr) را بر اساس مشخصات بار و کابل ها تنظیم کنید.
5. تنظیم هماهنگی حفاظتی: پارامترهای S و I را با در نظر گرفتن منحنی عملکرد کلیدهای پایین دست تنظیم نمایید.
6. لحاظ کردن ایمنی: پارامترهای حفاظت خطای زمین (G) را بر اساس الزامات ایمنی و نوع سیستم زمینینگ تنظیم کنید.
7. تست و راه اندازی: در صورت امکان، پس از انجام تنظیمات، با استفاده از دستگاه تزریق جریان، عملکرد صحیح واحد تریپ را تست کنید.
8. مستندسازی: همیشه یک نسخه از تنظیمات نهایی را ثبت و در مدارک فنی تابلو برق بایگانی کنید.

هشدار مهم: تنظیم رله کلید هوایی باید صرفا توسط مهندسین و تکنسین های برق واجد شرایط و آموزش دیده که با اصول حفاظت شبکه آشنایی کامل دارند، انجام شود. دستکاری ناآگاهانه این تنظیمات میتواند ایمنی کل سیستم را به خطر اندازد.
