آیا میدانستید هر ماه بخشی از مبلغی که برای قبض برق صنعتی خود می پردازید، ممکن است یک جریمه کاملاً قابل حذف باشد؟ در دنیای رقابتی امروز، مدیران مالی و صاحبان کسب و کارهای صنعتی به دنبال هر فرصتی برای کاهش هزینه قبض برق و افزایش بهره وری هستند. با این حال، اغلب یک آیتم پنهان و مبهم در قبض های برق دیماندی وجود دارد که بدون اطلاع، پول هنگفتی را از مجموعه شما خارج میکند: “جریمه توان راکتیو” یا “جریمه ضریب توان”.
بسیاری از مدیران این رقم را صرفاً به عنوان یک هزینه اجتناب ناپذیر میپذیرند، اما واقعیت این است که جریمه راکتیو نشاندهنده عدم کارایی در سیستم توزیع برق واحد شماست و میتوان آن را به طور کامل حذف کرد. این مقاله به عنوان یک راهنمای جامع برای تحلیل قبض برق شما طراحی شده است. ما در این مقاله، مفهوم پیچیده توان راکتیو را رمزگشایی کرده و راهکارهای عملی و فنی را برای رهایی از این هزینه اضافی ارائه خواهیم داد. اگر میخواهید کنترل کاملی بر هزینههای انرژی خود داشته باشید، آماده شوید تا راز گران قیمت پنهان در قبض برق خود را کشف کنید.
تفاوت توان مفید (اکتیو) و توان غیرمفید (راکتیو)
برای درک مفهوم جریمه توان راکتیو، نیازی به دانش عمیق مهندسی برق نیست. کافی است تصور کنید که در یک روز گرم تابستانی، یک لیوان نوشیدنی خنک سفارش دادهاید. این لیوان نوشیدنی بهترین تمثیل برای درک سه نوع توان در سیستم های الکتریکی است:
نوشیدنی = توان اکتیو (Active Power – kW)
این همان مایع خوشمزهای است که شما واقعاً برای نوشیدن آن پول دادهاید. در دنیای برق، این توان مفید است که کار واقعی انجام میدهد. این توانی است که روشنایی لامپها، گرمای هیترها، و حرکت چرخشی موتورهای شما را تأمین میکند. این همان توانی است که اداره برق باید برای آن بهای واقعی را محاسبه کند.
کف روی نوشیدنی = توان راکتیو (Reactive Power – kVAr)
تصور کنید لیوان شما پر از کف است. این کف فضای زیادی از لیوان را اشغال کرده، اما شما نمیتوانید آن را بنوشید و هیچ ارزش تغذیهای ندارد. در سیستم الکتریکی، توان راکتیو چیست؟ این توانی است که برای ایجاد میدانهای مغناطیسی لازم برای به کار انداختن تجهیزاتی مانند الکتروموتورها، ترانسفورماتورها و بارهای سلفی (القایی) مورد نیاز است. این توان کار مفیدی انجام نمیدهد، اما شبکه برق شما مجبور است آن را تامین کند و کابلها و تجهیزات شما باید این جریان اضافی را عبور دهند.
(نوشیدنی + کف) = توان ظاهری (Apparent Power – kVA)
این کل حجمی است که لیوان اشغال کرده است؛ مجموع توان مفید (اکتیو) و توان غیرمفید (راکتیو). شرکت برق، ظرفیت ترانسفورماتورها و کابلهای خود را بر اساس این توان ظاهری طراحی کرده است.
نتیجه گیری از تمثیل
اداره برق به شما میگوید: “ما مجبوریم کل حجم این لیوان (kVA) را برای شما فراهم کنیم، حتی اگر بخش زیادی از آن فقط کف (kVAr) باشد. اگر نسبت کف به نوشیدنی شما خیلی زیاد باشد (یعنی ضریب توان شما پایین باشد)، ما شما را جریمه میکنیم زیرا دارید ظرفیت شبکه ما را با توان غیرمفید اشغال میکنید.
بنابراین، جریمه راکتیو در واقع جریمه ی آن کفِ اضافی روی لیوان است که نشان میدهد سیستم الکتریکی کارخانه شما از نظر مصرف انرژی بهینه نیست و تفاوت توان اکتیو و راکتیو را به درستی مدیریت نکردهاید. هدف ما این است که با حذف کف اضافی، محاسبه ضریب توان را بهبود بخشیم.

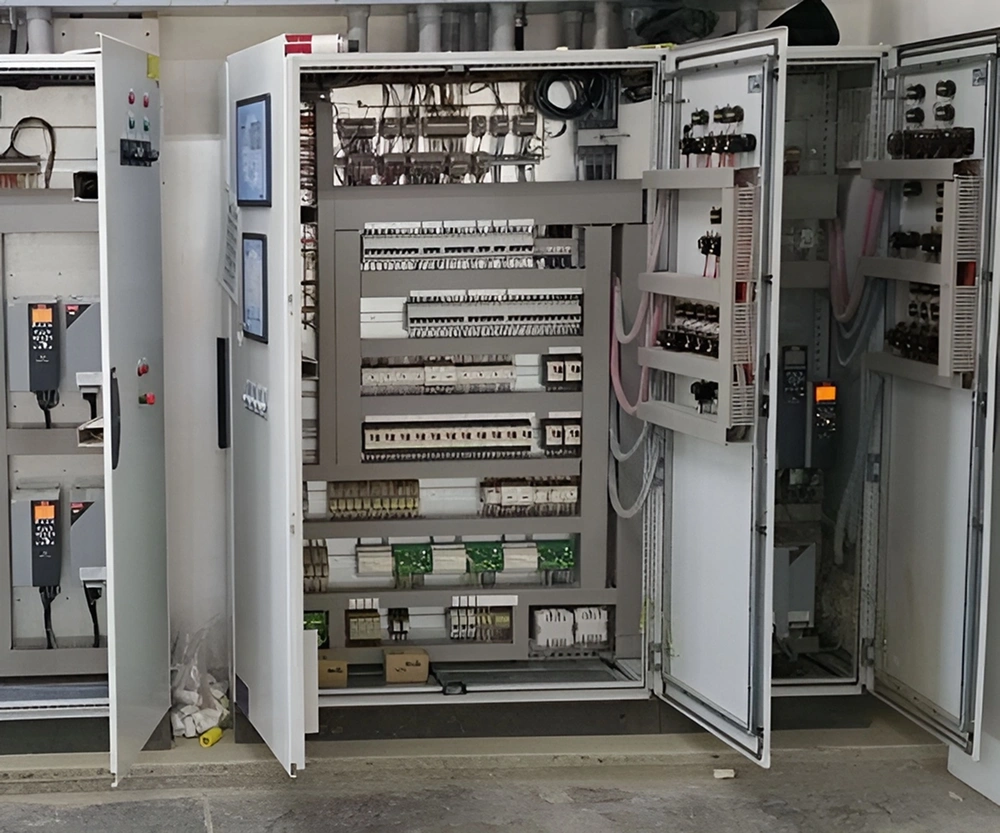

تولیدکنندگان توان راکتیو در کارخانه
شناسایی منابع اصلی تولید مصرف توان راکتیو اولین قدم برای اصلاح ضریب قدرت است. در اغلب محیط های صنعتی و کارگاهی، تجهیزاتی وجود دارند که ذاتاً ماهیت سلفی دارند و برای عملکرد صحیح خود به این نوع توان نیاز دارند. این تجهیزات باعث میشوند که ضریب توان کلی کارخانه شما کاهش یابد.
تجهیزات کلیدی که باعث مصرف بالای توان راکتیو و در نتیجه اعمال جریمه میشوند عبارتند از:
- موتورهای القایی و الکتروموتور : این ها رایج ترین و بزرگترین منبع توان راکتیو هستند. هر موتوری که برای پمپ ها، فن ها، کمپرسورها، نوار نقاله ها یا ماشین آلات CNC استفاده میشود، برای ایجاد میدان مغناطیسی مورد نیاز برای چرخش، نیازمند توان راکتیو است. در حالت بیباری یا کمباری، مصرف راکتیو این موتورها به شدت افزایش مییابد.
- دستگاههای جوشکاری از نوع ترانسفورماتوری: ترانسفورماتورهای موجود در این دستگاهها نیز بارهای سلفی سنگینی ایجاد میکنند.
- کوره القایی و قوس الکتریکی: فرآیندهای ذوب و عملیات حرارتی سنگین، بارهای راکتیو قابل توجهی ایجاد میکنند.
- ترانسفورماتور (در حالت بیباری یا کمباری): حتی ترانسفورماتورهای توزیع داخلی کارخانه، زمانی که تحت بار کامل نیستند، بخش قابل توجهی از توان راکتیو را مصرف میکنند.
- لامپ های گازی و فلورسنت : اگرچه فناوریهای جدیدتر مانند LED این مشکل را حل کردهاند، اما واحدهای روشنایی قدیمیتر هنوز میتوانند به ضریب توان آسیب بزنند.
توضیح علت: مشکل اصلی این نیست که این تجهیزات باید از کار بیفتند؛ بلکه مشکل این است که توان راکتیو تولید شده توسط آنها در طول شبکه داخلی شما منتقل میشود و در نهایت شبکه اصلی شرکت برق را نیز درگیر میکند. هدف ما اجرای فرآیند اصلاح ضریب قدرت در محل تولید این توان راکتیو است تا شبکه از دید اداره برق، متعادل به نظر برسد.
جریمه توان راکتیو شامل چه مشترکانی میشود؟
جریمه توان راکتیو فقط برای همه مشترکان برق اعمال نمیشود و عمدتاً مشترکانی را شامل میشود که مصرف برق آنها ماهیت صنعتی یا دیماندی دارد. شرکت توزیع برق با بررسی میزان توان راکتیو مصرفی و ضریب توان (Power Factor)، در صورت عبور از حد مجاز، هزینهای اضافه تحت عنوان جریمه توان راکتیو در قبض برق اعمال میکند.
در ادامه، گروههای مشمول این جریمه راکتیو را بررسی میکنیم:
- مشترکان صنعتی
- مشترکان دیماندی (دارای کنتور Demand)
- مشترکان کشاورزی پرمصرف
- ساختمانهای بزرگ و مراکز تجاری
سایر اثرات مخرب توان راکتیو بالا
بسیاری از مدیران تنها نگران مبلغ مستقیم جریمه در پایان ماه هستند، اما متخصصان فنی میدانند که توان راکتیو بالا یک تهدید پنهان برای سلامت کل سیستم الکتریکی کارخانه محسوب میشود. این اثرات مخرب در بلندمدت هزینههای نگهداری و تعویض قطعات را به شدت افزایش میدهند.
اگر افت ولتاژ و کیفیت توان را نادیده بگیرید، با مشکلات زیر روبرو خواهید شد:
افزایش جریان و حرارت در کابل ها و تجهیزات
توان راکتیو باعث افزایش جریان کلی (آمپر) در سیم کشی میشود، حتی اگر توان مفید (کیلووات) ثابت مانده باشد. جریان بیشتر به معنای تلفات انرژی بیشتر به صورت حرارت ($I^2R$) است که منجر به افزایش حرارت کابل و استهلاک زودرس عایق ها و تجهیزات میشود و خطر آتشسوزی را افزایش میدهد.
افت ولتاژ در شبکه داخلی
افزایش جریانهای راکتیو باعث افت ولتاژ در طول کابلها و تجهیزات داخلی شما میشود. این افت ولتاژ عملکرد دقیق دستگاههای حساس مانند PLCها، درایو کنترل موتور (VFD) و تجهیزات اندازهگیری را مختل میکند، منجر به کاهش عمر مفید این قطعات و یا کارکرد نادرست آنها میشود.
کاهش ظرفیت قابل استفاده از ترانسفورماتور
این یکی از مهمترین هزینههای پنهان است. اگر ترانسفورماتور شما ظرفیت اسمی ۱۰۰۰ kVA داشته باشد و ضریب توان شما ۰.۷ باشد، تنها حدود ۷۰۰ کیلووات کار مفید میتوانید از آن بکشید. بخش باقیمانده توسط توان راکتیو اشغال شده است. این یعنی شما برای استفاده از ظرفیت کامل تجهیزات خود، مجبور به خرید ترانسفورماتور جدید خواهید شد، در حالی که مشکل با یک راهحل ارزانتر قابل حل بود.
در نهایت، صرفهجویی ناشی از حذف جریمه توان راکتیو، تنها بخشی از صرفهجویی کلی است که با بهبود کیفیت توان در مجموعه خود به دست میآورید.
از کجا بفهمیم در قبض برق جریمه توان راکتیو داریم؟
برای تشخیص جریمه توان راکتیو در قبض برق، باید قبض مشترکان صنعتی یا دیماندی را با دقت بررسی کرد؛ در این قبوض معمولاً اطلاعاتی فراتر از مصرف کیلوواتساعت درج میشود و اگر میزان توان راکتیو مصرفی از حد مجاز شرکت برق بیشتر باشد، هزینهای اضافه به قبض تعلق میگیرد. وجود مقادیر ثبتشده برای انرژی راکتیو (kVArh)، نمایش ضریب توان (PF) پایینتر از حد استاندارد، یا افزایش مبلغ قبض بدون افزایش محسوس مصرف انرژی اکتیو، همگی نشانههایی هستند که نشان میدهند مشترک مشمول جریمه توان راکتیو شده و لازم است وضعیت اصلاح ضریب توان و عملکرد بانک خازنی بررسی شود.
نشانههای اصلی جریمه توان راکتیو در قبض برق:
- درج آیتمهایی مانند «انرژی راکتیو القایی یا خازنی (kVArh)» در جزئیات قبض
- نمایش ضریب توان کمتر از حد مجاز (معمولاً کمتر از 0.9)
- وجود مبلغ جداگانه با عنوان جریمه یا هزینه مازاد توان راکتیو
- افزایش غیرعادی مبلغ قبض بدون افزایش مصرف کیلوواتساعت
اگر بخواهی، میتونم همین بخش رو کمی کوتاهتر برای اسنیپت گوگل یا کمی فنیتر برای مخاطب صنعتی بازنویسی کنم.
راه حل حذف توان راکتیو
خبر خوب این است که این مشکل کاملاً قابل کنترل و حذف است. راهحل تخصصی برای غلبه بر مشکل ضریب توان پایین، فرآیندی است به نام اصلاح ضریب توان (Power Factor Correction). هدف این کار، جبران کردن دقیقاً همان مقدار توان راکتیو مصرفی در نزدیکی منبع تولید آن است تا شبکه داخلی شما متعادل شود. ابزار اصلی و هوشمند برای این کار، نصب تابلو بانک خازنی اتوماتیک است.
تابلو بانک خازنی چیست؟
این تابلو مجموعه ای از خازن های صنعتی هستند که به صورت هوشمند و خودکار توسط یک رگولاتور بانک خازنی، به شبکه تزریق میشوند. این کنترلکننده به طور مداوم ضریب توان لحظهای کارخانه را پایش میکند. هرگاه ضریب توان از حد تعیین شده (مثلاً ۰.۹۵) پایینتر بیاید، کنترلر به سرعت تعدادی از خازن صنعتی سه فاز را وارد مدار میکند تا توان راکتیو مورد نیاز موتورها را تأمین کند و ضریب توان را به حالت مطلوب بازگرداند. این فرآیند به صورت لحظهای و بدون دخالت اپراتور انجام میشود.
مزایای نصب بانک خازنی هوشمند
- حذف ۱۰۰٪ جریمه توان راکتیو: با تنظیم دقیق بانک خازنی، ضریب توان شما همواره بالای حد مجاز (مثلاً ۰.۹۸) باقی مانده و آیتم جریمه از قبض شما حذف خواهد شد.
- کاهش تلفات و حرارت: با کاهش جریان کلی شبکه داخلی، تلفات توان اهمی در کابلها و شینها کاهش یافته و طول عمر تجهیزات افزایش مییابد.
- بهبود کیفیت توان و جلوگیری از افت ولتاژ: ولتاژ در نقاط مختلف شبکه پایدارتر شده و عملکرد دستگاههای حساس بهبود مییابد.
- آزاد شدن ظرفیت ترانسفورماتور: با جبران توان راکتیو، ترانسفورماتور شما میتواند توان اکتیو (مفید) بیشتری را تامین کند و دیگر نیازی به خرید زودهنگام تجهیزات جدید نخواهید داشت.
- بازگشت سرمایه (ROI) بسیار سریع: با توجه به صرفهجویی مستقیم ماهانه در جریمه، قیمت بانک خازنی معمولاً در بازه زمانی بسیار کوتاهی، اغلب کمتر از ۱۲ تا ۱۸ ماه، به طور کامل بازمیگردد و از آن پس، صرفاً سود خالص ایجاد میکند. برای تعیین دقیق نیاز تجهیزات، ابتدا باید محاسبه بانک خازن بر اساس بار موجود انجام شود.
چگونه جریمه قبض برق خود را برای همیشه صفر کنید؟
آیا آمادهاید تا این هزینه اضافی را از قبض برق خود حذف کرده و سلامت تجهیزات خود را تضمین کنید؟ دیگر نیازی به حدس و گمان نیست. برای دریافت مشاوره رایگان و تحلیل تخصصی قبض برق واحد خود، که شامل اندازهگیری دقیق ضریب توان و ارائه طرح بهینه محاسبه بانک خازن مورد نیاز است، همین امروز با کارشناسان ما در ایستا تجهیز پیشرو تماس بگیرید.
اجازه دهید به شما نشان دهیم که چگونه این سرمایهگذاری هوشمند، هزینه خود را در کمتر از یک سال بازمیگرداند و به سوددهی میرسد.
همین حالا تماس بگیرید:
تلفنهای تماس: ۰۲۱۳۳۹۸۸۳۰۳ و ۰۲۱۳۳۹۸۸۳۰۴
نتیجه گیری نهایی
در این راهنمای جامع، ما پرده از یکی از بزرگترین هزینههای پنهان در قبض های برق صنعتی برداشتیم: جریمه توان راکتیو. با استفاده از تمثیل ساده “لیوان نوشیدنی”، دیدیم که این جریمه صرفاً یک هزینه اجباری نیست، بلکه نشانهای از ناکارآمدی در سیستم الکتریکی شماست. ما مقصران اصلی این پدیده، از الکتروموتورها گرفته تا ترانسفورماتورهای کمبار، را شناسایی کردیم و متوجه شدیم که اثرات مخرب آن بسیار فراتر از جریمه مالی است و شامل کاهش عمر تجهیزات، افت ولتاژ و اتلاف ظرفیت گرانقیمت شبکه میشود.
مهمترین پیام این مقاله این است: اصلاح ضریب توان یک هزینه نیست، بلکه یک سرمایهگذاری استراتژیک با بازگشت سرمایه بسیار سریع است. نصب یک تابلو بانک خازنی هوشمند نه تنها جریمه ماهانه شما را به صفر میرساند، بلکه با آزاد کردن ظرفیت شبکه، کاهش تلفات حرارتی و پایدارسازی ولتاژ، به سلامت و بهرهوری بلندمدت کل کارخانه شما کمک میکند.
