فیلترهای هارمونیک اکتیو؛ روش جدید و بروز حذف هارمونیک در شبکه توان

با گسترش روزافزون تجهیزات اتوماسیون صنعتی، درایوهای فرکانس متغیر (VFD/اینورتر)، منابع تغذیه سوئیچینگ (SMPS)، کوره‌ های القایی، یوپی‌ اس‌ ها (UPS) و دستگاه‌ های جوش رکتیفایری، ماهیت بارهای الکتریکی دستخوش تغییر اساسی شده است. این تجهیزات با وجود بهره‌ وری بالا، یک ویژگی مشترک دارند: غیرخطی بودن.

بارهای غیرخطی جریان را به صورت سینوسی خالص از شبکه دریافت نمی‌ کنند، بلکه آن را به شکل پالس‌ های بریده‌ بریده می‌ کشند. این تغییر شکل موج، پدیده‌ ای به نام هارمونیک (Harmonics) را در شبکه تزریق می‌ کند؛ امواجی با فرکانس مضرب صحیح از فرکانس پایه (مثلاً ۲۵۰ هرتز برای هارمونیک ۵ ام و ۳۵۰ هرتز برای هارمونیک ۷ ام در شبکه ۵۰ هرتز).

پیامد حضور هارمونیک‌ ها چیست؟

سوختن یا انفجار خازن‌ اصلاح ضریب توان سنتی به دلیل پدیده تشدید (Resonance).
داغ شدن شدید ترانسفورماتورها و کابل‌ ها و فرسودگی زودرس عایق‌ ها.
تریپ‌ های بی‌ دلیل کلیدهای اتوماتیک (MCCB) و رله‌ های حفاظتی.
خطاهای مکرر در عملکرد PLC ها و بردهای الکترونیکی حساس.
پرداخت جریمه‌ های سنگین دیماند و کیفیت توان به شرکت توزیع برق.

برای مقابله با این معضل، سال‌ ها از فیلترهای پسیو (سلف و خازن سری) استفاده می‌ شد؛ اما با پیچیده‌ تر شدن سیستم‌ های قدرت، این فیلترها دیگر پاسخگوی شبکه متغیر امروز نیستند. اینجاست که فیلتر هارمونیک اکتیو (Active Harmonic Filter یا AHF / APF) به عنوان مدرن‌ ترین و دقیق‌ ترین فناوری تصفیه شبکه توان وارد میدان می‌ شود.

فیلتر هارمونیک اکتیو (AHF) چیست و چگونه کار می‌ کند؟

فیلتر هارمونیک اکتیو در واقع یک مبدل الکترونیک قدرت فوق‌ سریع و هوشمند مبتنی بر ترانزیستورهای IGBT و پردازنده‌ های دیجیتال پرسرعت (DSP) است که به صورت موازی (Parallel) با بار آلاینده یا در ورودی تابلوی اصلی توزیع برق نصب می‌ شود.

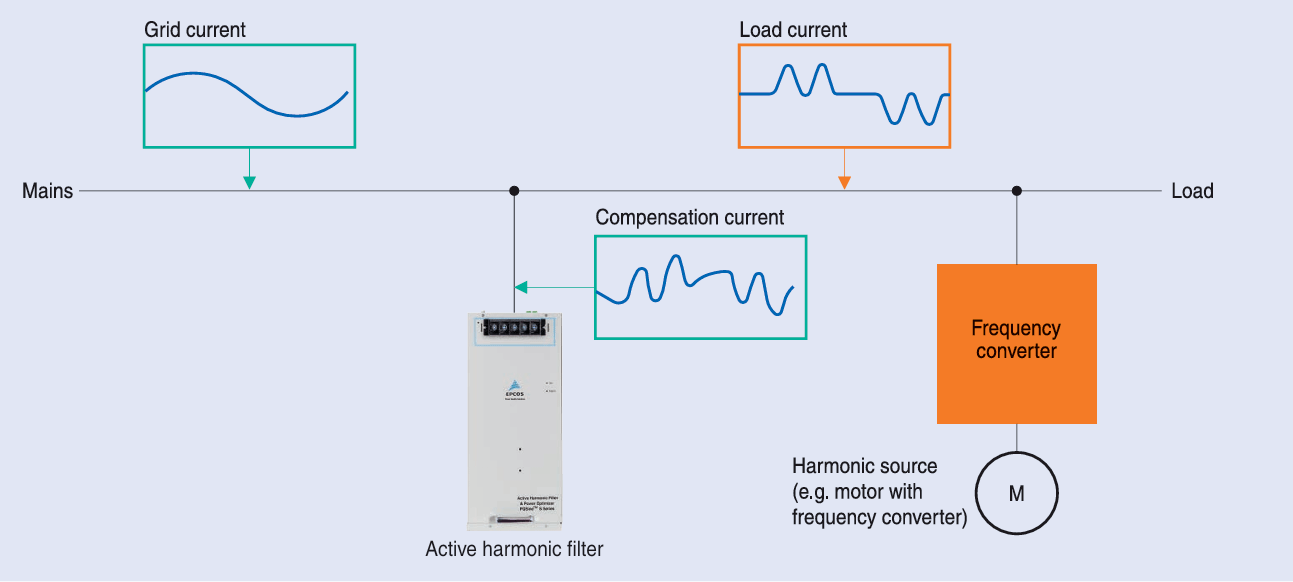

اصل کارکرد پادزهر موج هارمونیکی

عملکرد AHF شباهت جالبی به هدفون‌ های مجهز به فناوری حذف نویز فعال (Active Noise Cancelling) دارد:

نمونه‌ برداری آنلاین: ترانسفورماتورهای جریان (CT) اختصاصی فیلتر، شکل موج جریان بار را به صورت لحظه‌ ای (Real-time) اندازه‌ گیری می‌ کنند.
تحلیل طیفی: پردازنده DSP جریان بار را آنالیز کرده و مؤلفه‌ های هارمونیکی (شکل موج نامتقارن و آلوده) را از مؤلفه فرکانس اصلی (۵۰ هرتز) جدا می‌ سازد.
تزریق جریان معکوس: بخش قدرت فیلتر (شامل اینورتر سه‌ فاز IGBT و لینک خازنی DC)، جریانی دقیقاً برابر با جریان هارمونیک اما با فاز مخالف (۱۸۰ درجه اختلاف فاز) تولید کرده و بلافاصله به شینه‌ های تابلو تزریق می‌ کند.

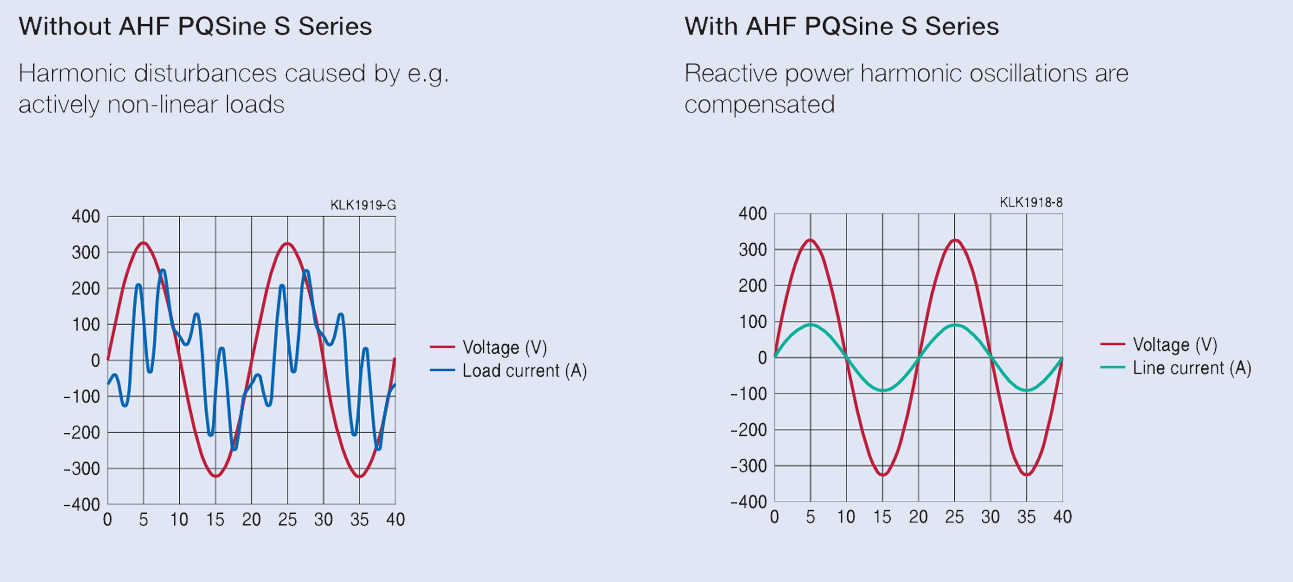

خنثی‌ سازی کامل: این دو جریان در نقطه اتصال یکدیگر را خنثی می‌ کنند و جریانی که از ترانسفورماتور اصلی یا شبکه بالادست کشیده می‌ شود، کاملاً سینوسی و زلال خواهد بود.

زمان پاسخ‌ گویی این تجهیزات معمولاً کمتر از ۵ میلی‌ ثانیه است، به این معنی که فیلتر حتی در برابر بارهای ضربه‌ ای و به‌ شدت متغیر (مانند جرثقیل‌ ها، بالابرها یا خطوط نورد) هرگز جا نمی‌ ماند.

قابلیت‌ های ۳ گانه در یک تجهیز

یک فیلتر اکتیو صنعتی صرفاً یک پالایشگر هارمونیک نیست؛ مدل‌ های پیشرفته امروزی سه وظیفه حیاتی را به طور هم‌ زمان انجام می‌ دهند:

حذف هارمونیک تا مرتبه ۵۰ ام: فیلتر کردن دقیق هارمونیک‌ های ۲ ام تا ۵۰ ام (به‌ ویژه هارمونیک‌ های خطرناک ۵، ۷، ۱۱ و ۱۳) به صورت انتخابی یا سراسری.
جبران‌ سازی فوق‌ سریع توان راکتیو (استپ‌ لس / بی‌ نهایت پله): برخلاف بانک‌ های خازنی پله‌ ای سنتی که با کنتاکتور یا تریستور در پله‌ های بزرگ سوئیچ می‌ شوند، AHF می‌ تواند توان راکتیو سلفی و خازنی (Leading و Lagging) را به صورت کاملاً خطی، بدون پله و با ضریب توان هدف (مثلاً $cos φ = 0.99$ ) تثبیت کند.
متعادل‌ سازی بار فازها (Load Balancing): اگر بار متصل به فازهای R، S و T نامتعادل باشد، فیلتر اکتیو انرژی را بین فازها جا به‌ جا کرده و جریان سیم نول را نیز به نزدیک صفر می‌ رساند که مانع از آسیب به ترانس و گرم شدن سیم نول می‌ شود.

مقایسه فیلتر اکتیو (AHF) در برابر فیلتر پسیو و بانک خازنی سنتی

پارامتر بررسی	بانک خازنی مجهز به راکتور (Detuned)	فیلتر پسیو تیون‌شده (Tuned Passive)	فیلتر هارمونیک اکتیو (AHF)
هدف اصلی	اصلاح ضریب توان و جلوگیری از تشدید	حذف ۱ یا نهایتاً ۲ مرتبه هارمونیک مشخص	حذف هم‌ زمان تمام هارمونیک‌ ها (۲ تا ۵۰) + تصحیح توان راکتیو
ریسک تشدید (Resonance)	در فرکانس‌ های خاص ممکن است رخ دهد	حساس به تغییر امپدانس شبکه و فرکانس	صفر (تشدید غیرممکن است)
عملکرد در تغییر بار	عملکرد پله‌ ای، کند و نامناسب برای بارهای متغیر	وابسته به درصد بارداری شبکه	پاسخ فوق‌ العاده سریع (کمتر از ۵ms)
خطر اورلود (اضافه‌ بار)	ممکن است به علت هارمونیک شدید بسوزد	حساس به اضافه بار و سوختن فیوزها	خود محافظت‌ کننده (در بار اضافی، در ۱۰۰٪ ظرفیت بدون تریپ کار می‌ کند)
فضای اشغال‌ شده در تابلو	متوسط تا بزرگ (نیازمند سلول‌ های مجزا)	بسیار بزرگ، حجیم و سنگین	کاملاً ماژولار و فشرده (رک‌ مونت و دیواری)
انعطاف‌ پذیری آینده	نیاز به طراحی مجدد با توسعه کارخانه	نیاز به تعویض و محاسبه مجدد سلف‌ ها	ارتقای آسان با موازی کردن ماژول‌ های جدید

کاربردهای فیلتر اکتیو در چه صنایعی الزامی است؟

اگر در تاسیسات خود با قطعی‌ های بی‌ دلیل و بالا بودن شاخص THD (اعوجاج کل هارمونیکی) رو به‌ رو هستید، نصب AHF بهترین راهکار فنی است، به‌ ویژه در:

صنایع فولاد، ریخته‌ گری و متالورژی: به دلیل کوره‌ های قوس، کوره‌ های القایی و دستگاه‌ های جوش مقاومتی.
صنایع نفت، گاز، پتروشیمی و پالایشگاه‌ ها: حضور صدها اینورتر و درایو توان‌بالا در خطوط انتقال سیالات.
صنعت سیمان و معادن: درایوهای آسیاب، نوار نقاله‌ ها و بالابرهای سنگین صنعتی.
دیتاسنترها و مراکز مخابراتی: حجم بالای منابع تغذیه سوئیچینگ (SMPS) سرورها و یوپی‌ اس‌ های توان بالا که هارمونیک ۳ و مضارب آن را در نول تزریق می‌ کنند.
بیمارستان‌ ها و مراکز پزشکی: حفاظت از تجهیزات بسیار حساس مانند MRI، سی‌ تی‌ اسکن و رادیولوژی در برابر نوسانات هارمونیکی.

نکات کلیدی در انتخاب و نصب فیلتر هارمونیک اکتیو

برای دستیابی به بیشترین بازده و تضمین کارکرد مطمئن، هنگام خرید و طراحی تابلو به موارد زیر توجه فرمایید:

پاور آنالیز دقیق پیش از خرید: پیش از سفارش‌ گذاری باید طیف جریان هارمونیکی با دستگاه پاور آنالایزر پرتابل استاندارد در حالت کارکرد ماکزیمم خط اندازه‌ گیری شود تا آمپراژ دقیق فیلتر (مثلاً ۵۰A، ۱۰۰A یا ۱۵۰A) محاسبه گردد.
انتخاب موقعیت ترانسفورماتورهای جریان (CT): فیلترهای اکتیو از دو ساختار Open-Loop (اندازه‌ گیری سمت بار) و Closed-Loop (اندازه‌ گیری سمت ورودی کل) پشتیبانی می‌ کنند. انتخاب محل دقیق و کلاس دقت CT (کلاس ۰.۲ یا ۰.۵) در پایدارسازی الگوریتم بسیار حیاتی است.
تهویه تابلو برق: فیلترهای اکتیو به دلیل کلیدزنی IGBT ها با فرکانس بالا تلفات حرارتی دارند (معمولاً حدود ۲ تا ۳ درصد ظرفیت نامی). لذا تابلو برق باید به فن‌ های فیلتردار قدرتمند یا کولر تابلویی مناسب مجهز شود.
قابلیت ماژولار: پیشنهاد می‌ شود از سیستم‌ های ماژولار رک‌ مونت استفاده کنید تا در صورت توسعه خطوط تولید کارخانه، بتوانید ماژول‌ های دیگری را بدون تغییر سیم‌ بندی اصلی با ماژول‌ های قبلی پارالل کنید.

روش اقتصادی و حرفه ای برای استفاده از فیلتر های هارمونیک اکتیو چیست؟

استفاده ترکیبی یا سیستم هیبرید (Hybrid Power Quality System) از نظر مهندسی و اقتصادی، هوشمندانه‌ ترین روش برای کارخانه‌ ها و صنایعی است که هم مصرف توان راکتیو بالا دارند و هم هارمونیک شدید.

دلیل این کار ساده است: تأمین توان راکتیو با خازن بسیار ارزان‌ تر از اینورتر IGBT تمام می‌ شود، اما خازن‌ ها نمی‌ توانند هارمونیک فیلتر کنند؛ از طرفی فیلتر اکتیو (AHF) تکنولوژی گران‌ قیمتی دارد و اگر تمام ظرفیت آمپری آن صرف جبران توان راکتیو سلفی شود، صرفه اقتصادی نخواهد داشت.

۱. معماری و منطق کارکرد سیستم هیبرید

در این ساختار، یک تقسیم وظیفه مهندسی صورت می‌ گیرد:

بانک خازنی مجهز به راکتور فیلتر (Detuned):
- وظیفه: وظیفه دارد بخش پایه و پیوسته (Base Load) توان راکتیو سلفی فرکانس ۵۰ هرتز (مربوط به موتورها و ترانس‌ها) را تأمین کند.
- نکته الزامی: خازن‌ ها حتماً باید به راکتور ضد هارمونیک (معمولاً ۷٪ با فرکانس تشدید ۱۸۹ هرتز) مجهز باشند تا خود خازن با امپدانس شبکه دچار رزونانس نشود و جریان‌ های هارمونیکی را به سمت خود نکشد.
فیلتر هارمونیک اکتیو (AHF):
- وظیفه اول: حذف هارمونیک‌ های جریان (از مرتبه ۲ تا ۵۰) به‌طور دینامیک.
- وظیفه دوم: جبران‌ سازی سریع تغییرات توان راکتیو در فواصل بین پله‌ های خازنی (Fine-tuning) و جلوگیری از ضریب توان منفی (اوورشارژ) یا افت توان راکتیو هنگام جا به‌ جایی پله‌ ها.

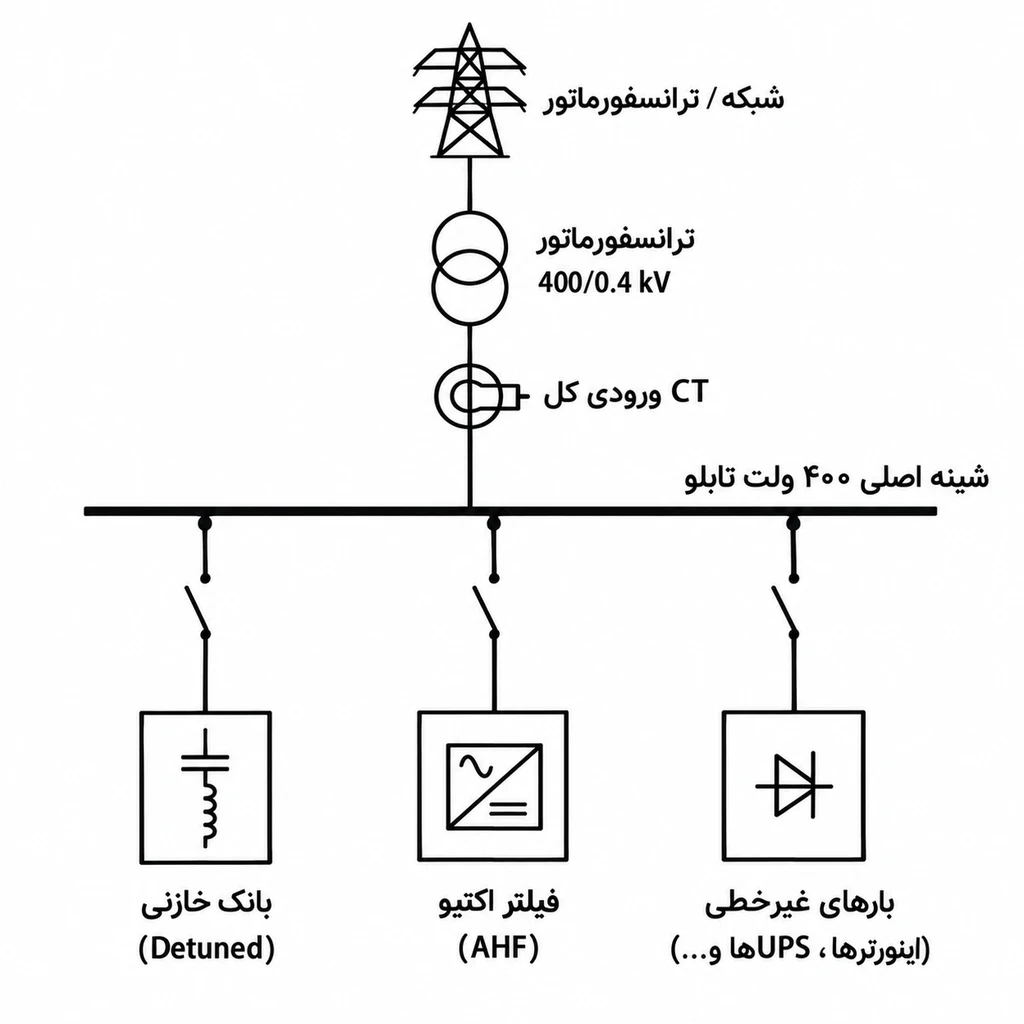

۲. دیاگرام مفهومی نحوه چیدمان و موقعیت CT ها

چیدمان ترانس‌ های جریان (CT) در عملکرد پایدار سیستم هیبرید بسیار حیاتی است. معمولاً از روش Closed-Loop (حلقه بسته) در ورودی اصلی یا ترکیب موازی استفاده می‌ شود:

روش اول: کنترل غیرمتمرکز (استاندارد و رایج در بازار)

رگولاتور بانک خازنی: دارای یک ست CT مجزا در ورودی کل است. این رگولاتور خازنی به گونه‌ ای تنظیم می‌ شود که ضریب توان را به حدود $0.90$ تا پس‌ فاز (Lagging) برساند و هرگز تمام توان راکتیو را جبران نکند تا ریسک اوور-کمپنزیشن صفر شود.
فیلتر اکتیو (AHF): یک ست CT اختصاصی دارد. در تنظیمات منوی فیلتر اکتیو (DSP)، اولویت اول به حذف هارمونیک‌ها (Harmonic Filtering Priority) داده می‌ شود و مابقی ظرفیت باقی‌ مانده آن به جبران توان راکتیو اختصاص می‌ یابد تا کسینوس فی نهایی را از به دقیق و بدون پله برساند.

روش دوم: کنترل یکپارچه (Master-Slave / Hybrid Controller)

کنترلر فیلتر اکتیو از طریق پورت ارتباطی (RS485/Modbus) یا خروجی‌ های رله‌ ای، خود مستقیماً کنتاکتورها یا تریستورهای پله‌ های خازنی را فرمان می‌ دهد و تمام فرآیند اصلاح توان راکتیو و حذف هارمونیک توسط مغز متفکر AHF هدایت می‌ شود.

۳. یک مثال عملی و مهندسی

فرض کنید یک کارخانه تولیدی با مشخصات زیر داریم:

ترانسفورماتور اصلی: ۱۰۰۰kVA (ولتاژ خط ۴۰۰V)
جریان نامی بار در پیک کاری: ۱۰۰۰ آمپر
ضریب توان فعلی (): ۰.۷۵ (سلفی)
اعوجاج کل هارمونیک جریان (): ۳۰٪ (عمدتاً هارمونیک‌ های ۵ و ۷ ناشی از درایوهای متعدد)

محاسبات فنی:

محاسبه کل توان راکتیو مورد نیاز برای رسیدن به $cos φ = 0.98$ :
محاسبه جریان هارمونیک نیازمند حذف:

سناریو الف: استفاده از فیلتر اکتیو به تنهایی (بدون خازن)

برای جبران ۳۵۰ کیلووار توان راکتیو به حدود ۵۰۰ آمپر جریان خروجی AHF در فرکانس ۵۰Hz نیاز داریم.
برای حذف ۳۰۰ آمپر هارمونیک نیز به ۳۰۰ آمپر دیگر نیاز است.
بنابراین نیاز به یک فیلتر اکتیو غول‌ پیکر حداقل ۸۰۰ آمپری داریم!
نتیجه اقتصادی: هزینه تجهیز سرسام‌ آور بوده و بازگشت سرمایه (ROI) آن چندین سال طول می‌ کشد.

سناریو ب: راهکار هوشمند هیبرید (ایستاتجهیز)

بار را بین خازن راکتوردار و فیلتر اکتیو تقسیم می‌ کنیم:

تجهیز اول: بانک خازنی راکتوردار (Detuned 7%):
- یک بانک خازنی با ظرفیت ۲۵۰ کیلووار (مثلاً در ۵ پله ۵۰ کیلوواری مجهز به راکتورهای ۱۸۹ هرتز) تعبیه می‌ کنیم.
- این بانک ۲۵۰ کیلووار از ۳۵۰ کیلووار توان راکتیو را تأمین کرده و ضریب توان پایه را از به حدود می‌ رساند.
- هزینه این بخش بسیار مناسب و اقتصادی است.
تجهیز دوم: فیلتر هارمونیک اکتیو (AHF):
- یک ماژول اکتیو فیلتر ۳۵۰ آمپری (یا دو ماژول ۱۵۰ و ۲۰۰ آمپر ماژولار) نصب می‌ کنیم.
- توزیع بار فیلتر اکتیو در منوی تنظیمی:

۳۰۰ آمپر آن به طور دائم صرف خنثی‌سازی هارمونیک‌ های مرتبه ۵، ۷، ۱۱ و ۱۳ می‌ شود ( $THD_i$ از ۳۰٪ به کمتر از ۴٪ می‌ رسد).
۵۰ آمپر باقی‌ مانده معادل حدود ۳۵ کیلووار است که وظیفه دارد فاصله پله‌ های خازنی را نرم کند و ضریب توان نهایی را دقیقاً روی سینوسی فیکس نگه دارد.

۴. مزایای حاصل از این سیستم هیبرید در عمل

صرفه‌ جویی چشمگیر در هزینه اولیه (Capex): کاهش حدود ۴۰ تا ۵۰ درصدی هزینه‌ ها نسبت به خرید یک AHF با ظرفیت کامل.
حفاظت قطعی از خازن‌ ها: به دلیل حضور فیلتر اکتیو، ولتاژ شبکه از هارمونیک پاک می‌ شود؛ در نتیجه طول عمر خازن‌ ها و راکتورها چندین برابر خواهد شد.
تنظیم بی‌نقص و بدون پله ضریب توان: رفع مشکل همیشگی جریمه‌ های کنتورهای سه‌ تعرفه برق به دلیل ضریب توان لحظه‌ ای نامطلوب.
آزادسازی ظرفیت ترانس کارخانه: با حذف جریان‌ های گردابی هارمونیک و کاهش توان راکتیو، ترانسفورماتور خنک‌ تر کار کرده و ظرفیت آمپری خالی برای توسعه خطوط جدید ایجاد می‌ شود.

پرسش‌ های متداول

۱. آیا با نصب فیلتر اکتیو دیگر به بانک خازنی نیازی نیست؟

اگر هدف شما اصلاح ضریب توان و حذف هارمونیک به صورت هم زمان باشد و آمپراژ هارمونیکی بالا باشد، فیلتر اکتیو به تنهایی هر دو وظیفه را انجام می‌ دهد. اما در تأسیسات بزرگ برای توجیه اقتصادی، اغلب از سیستم هیبرید استفاده می‌ شود؛ بدین معنی که بخش عمده توان راکتیو فرکانس پایه (۵۰Hz) توسط بانک خازنی راکتوردار جبران شده و وظیفه حذف هارمونیک‌ ها و پاسخگویی به تغییرات سریع به یک فیلتر اکتیو با ظرفیت کمتر واگذار می‌ شود.

۲. شاخص THD جریان پس از نصب فیلتر اکتیو چقدر کاهش می‌ یابد؟

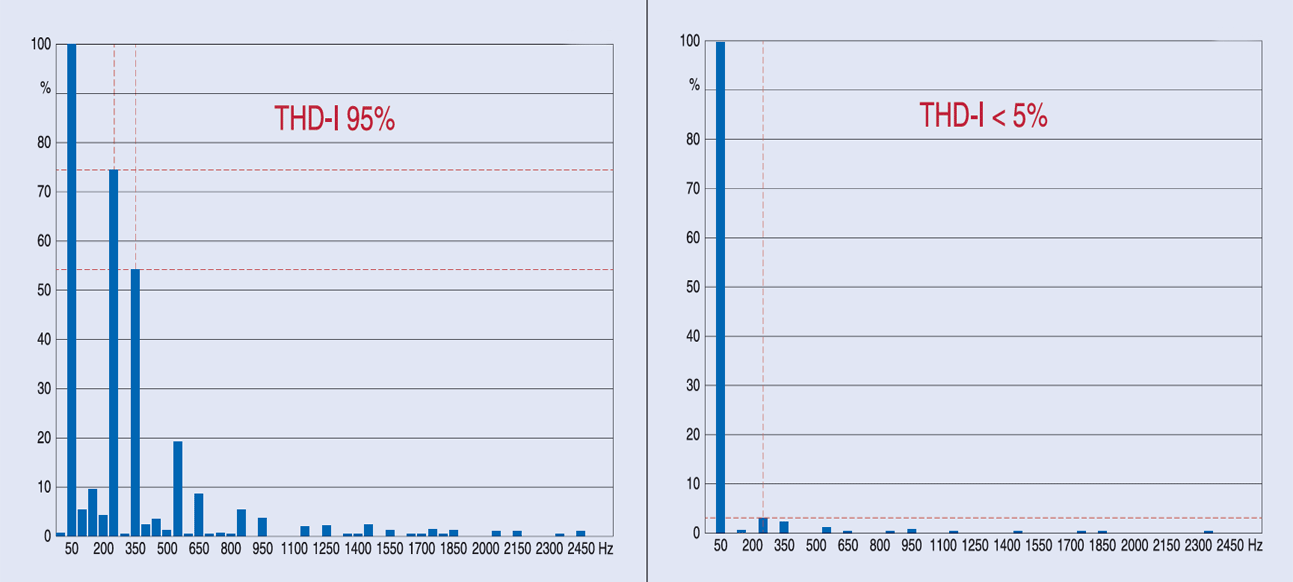

با سایزینگ درست و استفاده از برندهای معتبر، فیلتر هارمونیک اکتیو قادر است اعوجاج هارمونیکی کل جریان ( $T H D$ ) را از مقادیر بسیار بالا (حتی بالای ۴۰٪) به زیر ۳ تا ۵ درصد کاهش دهد که این عدد کاملاً منطبق بر الزامات سخت‌ گیرانه استاندارد بین‌المللی IEEE 519 است.

۳. فیلتر اکتیو تا چه مرتبه‌ ای از هارمونیک را حذف می‌ کند؟

اغلب فیلترهای اکتیو مدرن موجود در بازار صنعتی قابلیت حذف هارمونیک‌ ها از مرتبه ۲ تا ۵۰ را به طور هم‌ زمان دارند. همچنین کاربر در منوی تنظیمات می‌تواند تعیین کند که تمرکز فیلتر بر روی حذف کدام مرتبه‌ ها (مثلاً ۵ و ۷) بیشتر باشد.

جمع‌ بندی

فیلترهای هارمونیک اکتیو (AHF) دیگر یک تجهیز لوکس در صنعت برق به شمار نمی‌ روند، بلکه ابزاری اجتناب‌ ناپذیر برای کاهش هزینه‌ های تعمیرات، حفاظت از تجهیزات گران‌ قیمت اتوماسیون و جلوگیری از توقف ناگهانی خطوط تولید هستند.

مجموعه ایستاتجهیز با تکیه بر سال‌ ها تجربه در زمینه طراحی و مونتاژ تابلوهای برق صنعتی، بانک‌ های خازنی و پایش کیفیت توان، آماده ارائه خدمات فنی، آنالیز تخصصی شبکه و تأمین برترین تجهیزات اصلاح ضریب توان و فیلترهای اکتیو متناسب با نیاز خط تولید شماست. جهت مشاوره فنی و استعلام قیمت با کارشناسان ما در تماس باشید.
