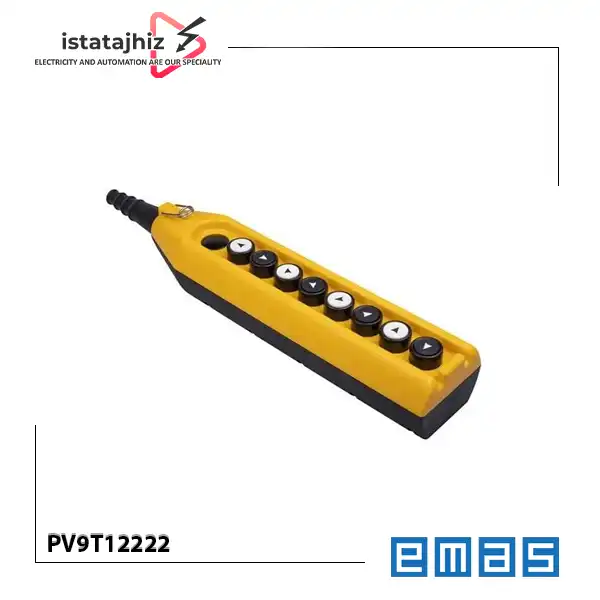

کلید جرثقیل 8 دکمه تک سرعته PV9T12222 برند EMAS از سری PV، یک ایستگاه فرمان سیم دار برای کنترل حرکت تجهیزات بالابر و جرثقیل است. این مدل با ساختار ۹ خانه، عملکرد تک سرعته و یک خانه دارای درپوش کور طراحی شده است. اپراتور از طریق شستی های فرمان نصب شده روی جعبه، فرمان های حرکتی را به مدار کنترل جرثقیل ارسال می کند. بدنه این محصول از جنس ABS تقویت شده ساخته شده و درجه حفاظت IP65 آن برای استفاده در محیط هایی که احتمال تماس با گرد و غبار و پاشش آب وجود دارد، اهمیت دارد. این مدل برای پروژه هایی قابل بررسی است که به جعبه فرمان آویز تک سرعته نیاز دارند؛ با این حال، انتخاب نهایی باید با تعداد فرمان های مورد نیاز، مدار کنترل و شرایط نصب سیستم تطبیق داده شود.
نکته مهم: کد PV9T12222 به مدل تک سرعته با خانه اول دارای درپوش کور مربوط است. این مدل به صورت استاندارد با شستی توقف اضطراری معرفی نشده است؛ بنابراین نباید آن را جایگزین مدلی کرد که به توقف اضطراری نیاز دارد.
جعبه فرمان آویز PV9T12222 چه کاری انجام می دهد؟
این جعبه در مدار فرمان جرثقیل یا بالابر قرار می گیرد و امکان ارسال فرمان های اپراتور را از طریق شستی ها فراهم می کند. فرمان های حرکتی، بسته به طراحی مدار و تجهیز متصل شده، می توانند برای کنترل حرکت هایی مانند بالا و پایین بردن بار یا حرکت افقی جرثقیل به کار بروند.
تک سرعته بودن یعنی این مدل برای فرمان های حرکتی با یک مرحله سرعت طراحی شده است؛ برخلاف مدل های دو سرعته که امکان صدور فرمان در دو مرحله سرعت را فراهم می کنند. البته سرعت واقعی حرکت به موتور، مدار قدرت، کنتاکتورها و طراحی کلی سیستم وابسته است و صرف انتخاب جعبه فرمان، سرعت مشخصی را تضمین نمی کند.
این محصول یک جعبه فرمان آویز سیم دار است، نه یک ریموت کنترل رادیویی. برای استفاده از آن باید سازگاری اتصالات، کنتاکت ها و مدار فرمان با سیستم جرثقیل بررسی شود.
نکات مهم پیش از انتخاب و خرید
به موارد زیر توجه کنید:
۱. تعداد خانه ها و تعداد فرمان های مورد نیاز
PV9T12222 دارای ۹ خانه است، اما خانه اول آن درپوش کور دارد. بنابراین تعداد خانه های بدنه با تعداد شستی های فعال یکسان نیست. قبل از خرید، نقشه فرمان جرثقیل را بررسی کنید و تعداد شستی ها، جهت های حرکتی و عملکرد مورد نیاز را با آرایش واقعی محصول تطبیق دهید.
۲. تک سرعته یا دو سرعته بودن
اگر حرکت جرثقیل باید با دو مرحله سرعت کنترل شود، این مدل تک سرعته انتخاب مناسبی برای آن نیاز نیست. در این شرایط، باید مدل دو سرعته متناظر از سری PV بررسی شود. انتخاب اشتباه در این بخش ممکن است با منطق کنترل موتور و عملکرد مورد انتظار اپراتور سازگار نباشد.
۳. نیاز به توقف اضطراری
مدل PV9T12222 با خانه اول دارای درپوش کور معرفی شده و در مشخصات این مدل، توقف اضطراری به عنوان قابلیت استاندارد ذکر نشده است. اگر سیستم به توقف اضطراری نیاز دارد، باید مدل دارای این قابلیت و نوع کنتاکت مربوط به آن انتخاب شود. توقف اضطراری باید در طراحی مدار ایمنی مطابق الزامات ماشین و ارزیابی ریسک لحاظ شود.
۴. مشخصات کنتاکت و مدار فرمان
جریان کنتاکت اعلام شده ۴ آمپر در ۲۵۰ ولت AC با رده بهره برداری AC-15 است. پیش از اتصال، ولتاژ و جریان مدار فرمان، نوع بار، نقشه کنتاکت ها و سازگاری با ورودی مدار کنترل بررسی شود. این مقدار به تنهایی برای تعیین ظرفیت کنترل مستقیم موتور کافی نیست.
۵. شرایط محیطی و روش نصب
درجه حفاظت IP65 و محدوده دمای کاری منفی ۱۵ تا مثبت ۸۰ درجه سانتی گراد از اطلاعات اعلام شده سازنده هستند. با این حال، حفاظت نهایی به نصب صحیح، وضعیت کابل ورودی، گلند، آب بندی و شرایط واقعی محیط نیز وابسته است. ابعاد، نحوه ورود کابل و جزئیات نصب باید از نقشه فنی همان مدل بررسی شوند.
تفاوت PV9T12222 با مدل های مشابه
به تفاوت های این مدل پرداختیم:
تفاوت با EMAS PV9T14444
مدل PV9T12222 تک سرعته است؛ در مقابل، PV9T14444 از سری PV، ۹ خانه و عملکرد دو سرعته دارد. اگر مدار کنترل تنها به یک مرحله سرعت نیاز دارد، مدل تک سرعته قابل بررسی است. برای کاربردهایی که به دو مرحله سرعت فرمان نیاز دارند، باید مدل دو سرعته و سازگاری آن با مدار کنترل بررسی شود.
تفاوت با EMAS PV9T1X

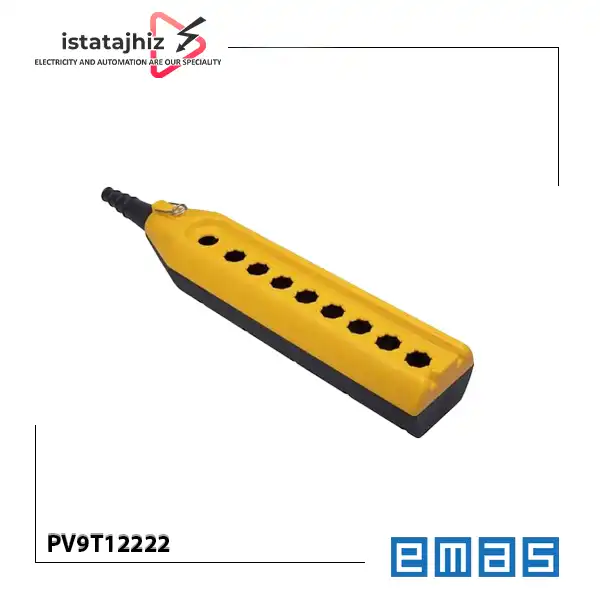

مدل PV9T1X یک جعبه ۹ خانه خالی با درپوش کور معرفی شده است، در حالی که PV9T12222 به عنوان مدل تک سرعته شناخته می شود. اگر هدف خرید بدنه خالی برای پیکربندی یا تکمیل طبق طراحی مشخص باشد، باید مدل خالی بررسی شود؛ اما برای جایگزینی یک جعبه فرمان آماده، تطبیق اجزای نصب شده و کد فنی ضروری است.
تفاوت با مدل های دارای توقف اضطراری
در خانواده PV، مدل هایی با توقف اضطراری و ترکیب های مختلف کنتاکت وجود دارند. PV9T12222 نباید با مدل های دارای توقف اضطراری اشتباه گرفته شود. در صورت نیاز به این قابلیت، کد فنی و آرایش کنتاکت مدل جایگزین باید با مدار ایمنی سیستم تطبیق داده شود.
مزایای قابل توجه این مدل
- درجه حفاظت IP65: برای کاربردهایی که به حفاظت در برابر نفوذ گرد و غبار و پاشش آب نیاز دارند، ویژگی مهمی است؛ مشروط به نصب صحیح و حفظ آب بندی مجموعه.
- بدنه ABS تقویت شده: سازنده استفاده از این ماده را برای ساخت بدنه اعلام کرده است.
- ساختار تک سرعته: برای مدارهایی که فرمان حرکتی دو مرحله ای نیاز ندارند، انتخابی متناسب با منطق کنترل تک سرعته است.
- اطلاعات فنی مشخص برای کنتاکت ها: مقادیر جریان کنتاکت، ولتاژ عایقی و رده بهره برداری در اطلاعات سازنده درج شده اند و امکان بررسی سازگاری مدار فرمان را فراهم می کنند.
- طول عمر اعلام شده: سازنده حداقل یک میلیون عملکرد مکانیکی و حداقل صد هزار عملکرد الکتریکی را اعلام کرده است. این اعداد مقادیر اعلامی سازنده هستند و طول عمر واقعی به شرایط بهره برداری و بار الکتریکی وابسته است.
نکات نصب و استفاده
نصب باید توسط فرد دارای صلاحیت و با توجه به نقشه مدار فرمان جرثقیل انجام شود. پیش از سیم بندی، برق مدار قطع و ایمن بودن وضعیت کار بررسی شود. شماره گذاری کنتاکت ها و عملکرد هر شستی باید با نقشه سازنده و مدار واقعی تطبیق داده شود؛ از حدس زدن شماره ترمینال ها یا آرایش کنتاکت ها خودداری کنید.
سازنده برای سیم های قابل اتصال، سطح مقطع ۱٫۵ تا ۲٫۵ میلی متر مربع و برای ترمینال ها گشتاور سفت کردن ۱٫۵ نیوتن متر را اعلام کرده است. این مقادیر باید در محدوده کاربرد مجاز ترمینال و دستورالعمل رسمی نصب رعایت شوند.
درجه حفاظت IP65 به معنی بی نیازی از نصب صحیح نیست. آب بندی ورودی کابل، گلند مناسب و سلامت بدنه باید کنترل شود. همچنین به دلیل آنکه توقف اضطراری در این مدل به عنوان قابلیت استاندارد ذکر نشده، نباید از این جعبه به تنهایی به عنوان وسیله تامین توقف اضطراری استفاده کرد.
چه کسانی به این محصول نیاز دارند؟
این مدل می تواند برای گروه های زیر مناسب باشد:
- مهندسان برق و طراحان مدار فرمان جرثقیل
- تکنسین های برق صنعتی و تعمیرکاران تجهیزات جابه جایی بار
- تابلو سازان و سازندگان سامانه های بالابر
- واحدهای نگهداری و تعمیرات کارخانه ها
- خریداران صنعتی که به دنبال جایگزینی جعبه فرمان آویز تک سرعته هستند
مناسب بودن نهایی به تطبیق کد فنی، تعداد فرمان ها، نیاز به توقف اضطراری و سازگاری با مدار موجود بستگی دارد.
جمع بندی فنی
جعبه فرمان آویز EMAS مدل PV9T12222 یک مدل ۹ خانه، تک سرعته و دارای درپوش کور در خانه اول از سری PV است. درجه حفاظت IP65 و مشخصات اعلام شده کنتاکت از ویژگی های مهم آن هستند. هنگام سفارش، تعداد شستی های فعال را با تعداد خانه ها اشتباه نگیرید و حتماً نوع سرعت، نیاز به توقف اضطراری، ولتاژ مدار فرمان و نقشه کنتاکت ها را بررسی کنید. این مدل برای سیستم هایی که به توقف اضطراری یا فرمان دو سرعته نیاز دارند، بدون بررسی مدل جایگزین مناسب فرض نمی شود.
خرید جعبه فرمان آویز EMAS از ایستا تجهیز
برای استعلام قیمت روز و موجودی ریموت کنترل جرثقیل EMAS مدل PV9T12222 می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد یا تامین تجهیزات پروژه نیز می توانید قیمت و شرایط تامین را استعلام کنید. قیمت نهایی باید بر اساس موجودی و شرایط روز فروش تایید شود.
