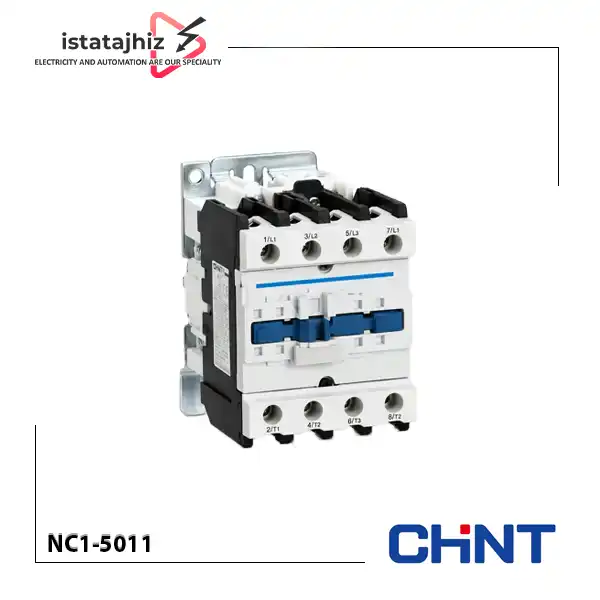

کنتاکتور 50 آمپر CHINT مدل NC1-5011

کنتاکتور 50 آمپر CHINT مدل NC1-5011 یکی از تجهیزات پرکاربرد در مدارهای فرمان و قدرت است که برای قطع و وصل جریان الکتریکی و کنترل تجهیزات صنعتی، به‌ویژه الکتروموتورهای سه‌فاز، مورد استفاده قرار می‌گیرد. این محصول از سری NC1 برند CHINT طراحی شده و با برخورداری از سه کنتاکت اصلی و کنتاکت‌های کمکی، امکان کنترل مدارهای قدرت و فرمان را به‌صورت هم‌زمان فراهم می‌کند.

این کنتاکتور با جریان نامی 50 آمپر در رده کاری AC-3، گزینه‌ای مناسب برای راه‌اندازی و کنترل موتورهای الکتریکی در تابلوهای برق صنعتی، سیستم‌های اتوماسیون و تجهیزات الکترومکانیکی است. کیفیت ساخت، قابلیت نصب تجهیزات جانبی و امکان ترکیب با رله‌های حرارتی از ویژگی‌هایی هستند که استفاده از این مدل را در کاربردهای مختلف صنعتی امکان‌پذیر می‌کنند.

مشخصات فنی کنتاکتور CHINT مدل NC1-5011

کنتاکتور NC1-5011 از نوع کنتاکتورهای مغناطیسی است که عملکرد آن بر اساس ایجاد میدان مغناطیسی در بوبین انجام می‌شود. با اعمال ولتاژ مناسب به بوبین، هسته متحرک جذب شده و کنتاکت‌های اصلی تغییر وضعیت می‌دهند. در نتیجه، مدار قدرت وصل شده و جریان به مصرف‌کننده منتقل می‌شود. با قطع ولتاژ بوبین نیز کنتاکت‌ها به وضعیت اولیه بازمی‌گردند.

یکی از نکات مهم در بررسی این مدل، تفاوت جریان نامی در شرایط کاری مختلف است. جریان 50 آمپر این محصول مربوط به رده کاری AC-3 است؛ درحالی‌که جریان حرارتی قراردادی آن در رده AC-1 برابر با 80 آمپر اعلام شده است. بنابراین برای انتخاب صحیح کنتاکتور باید نوع بار و شرایط بهره‌برداری را در نظر گرفت.

بررسی عملکرد و ساختار کنتاکتور 50 آمپر NC1-5011

کنتاکتور CHINT مدل NC1-5011 از سه بخش اصلی شامل بوبین، کنتاکت‌های قدرت و کنتاکت‌های کمکی تشکیل شده است. هرکدام از این قسمت‌ها وظیفه مشخصی در عملکرد مدار دارند.

بوبین کنتاکتور

بوبین وظیفه ایجاد میدان مغناطیسی و کنترل وضعیت کنتاکت‌ها را بر عهده دارد. با اعمال ولتاژ مناسب به بوبین، کنتاکتور تحریک شده و کنتاکت‌های اصلی بسته می‌شوند. هنگام خرید این محصول باید به ولتاژ بوبین توجه ویژه داشت؛ زیرا کنتاکتورهای سری NC1 با ولتاژهای کنترلی مختلف عرضه می‌شوند.

در کاتالوگ CHINT برای بوبین AC این سری، ولتاژهای متنوعی از جمله 24، 110، 220 و 380 ولت و سایر مقادیر پیش‌بینی شده است. بنابراین ولتاژ بوبین نمونه موردنظر باید پیش از نصب از روی مشخصات درج‌شده روی محصول بررسی شود.

کنتاکت‌های اصلی قدرت

این مدل دارای سه کنتاکت اصلی باز است که برای قطع و وصل سه فاز مدار قدرت استفاده می‌شوند. در حالت عادی، مسیر عبور جریان باز است و با تحریک بوبین، هر سه کنتاکت بسته شده و برق سه‌فاز به مصرف‌کننده منتقل می‌شود.

کنتاکت‌های کمکی

یکی از ویژگی‌های مهم NC1-5011، برخورداری از دو کنتاکت کمکی شامل یک کنتاکت NO و یک کنتاکت NC است.

این کنتاکت‌ها در مدارهای فرمان کاربرد دارند و می‌توان از آن‌ها برای موارد زیر استفاده کرد:

• ایجاد مدار خودنگهدار کنتاکتور
• ارسال فرمان وضعیت به تجهیزات کنترلی
• استفاده در مدارهای اینترلاک
• ارتباط با چراغ‌های سیگنال و مدارهای اعلام وضعیت

کاربردهای کنتاکتور 50 آمپر CHINT مدل NC1-5011

کنتاکتور 50 آمپر به دلیل ظرفیت جریان مناسب و برخورداری از سه پل قدرت، در طیف گسترده‌ای از سیستم‌های الکتریکی و صنعتی مورد استفاده قرار می‌گیرد. این محصول به‌خصوص در مدارهایی کاربرد دارد که نیازمند قطع و وصل مکرر بارهای الکتریکی از طریق مدار فرمان هستند.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی الکتروموتورهای سه‌فاز: برای کنترل روشن و خاموش شدن موتورهای صنعتی با توان متناسب با رده کاری کنتاکتور.
• تابلوهای برق صنعتی: استفاده در مدارهای قدرت و فرمان برای کنترل تجهیزات الکتریکی.
• سیستم‌های پمپاژ: کنترل عملکرد پمپ‌های آب صنعتی، تأسیساتی و کشاورزی.
• سیستم‌های تهویه مطبوع: استفاده در مدار کنترل موتور فن‌ها و برخی تجهیزات سرمایشی و تهویه.
• ماشین‌آلات صنعتی: کنترل موتورهای مورد استفاده در دستگاه‌های تولیدی و خطوط مونتاژ.
• سیستم‌های اتوماسیون صنعتی: استفاده به‌عنوان عملگر قطع و وصل در مدارهای فرمان.
• مدارهای چپ‌گرد و راست‌گرد: استفاده به‌عنوان یکی از کنتاکتورهای مدارهای معکوس‌کننده جهت چرخش موتور، همراه با تجهیزات و اینترلاک مناسب.

تفاوت جریان AC-1 و AC-3 در کنتاکتور NC1-5011

هنگام انتخاب کنتاکتور، صرفاً توجه به عدد آمپر درج‌شده روی محصول کافی نیست. یکی از نکات مهم، آشنایی با رده‌های کاری کنتاکتور است.

رده AC-1: برای بارهای غیرالقایی یا با خاصیت القایی ضعیف مانند برخی تجهیزات گرمایشی استفاده می‌شود. جریان حرارتی قراردادی کنتاکتور NC1-5011 در این رده 80 آمپر است.

رده AC-3: برای راه‌اندازی و قطع موتورهای قفس سنجابی در شرایط کاری متداول استفاده می‌شود. جریان نامی این مدل در رده AC-3 برابر 50 آمپر است.

بنابراین اگر قصد استفاده از این کنتاکتور برای راه‌اندازی الکتروموتور را دارید، باید جریان مصرفی موتور، توان، ولتاژ شبکه و شرایط راه‌اندازی را بررسی کنید و انتخاب را بر اساس رده AC-3 انجام دهید.

نکات مهم در انتخاب و نصب کنتاکتور CHINT

برای اینکه کنتاکتور عملکرد مناسبی داشته باشد و در طول زمان دچار آسیب زودهنگام نشود، رعایت چند نکته ضروری است:

• بررسی ولتاژ بوبین: ولتاژ مدار فرمان باید با ولتاژ بوبین کنتاکتور مطابقت داشته باشد.
• توجه به جریان مصرف‌کننده: جریان کاری بار باید با ظرفیت کنتاکتور در رده بهره‌برداری موردنظر متناسب باشد.
• استفاده از رله حرارتی: برای حفاظت موتور در برابر اضافه‌بار، می‌توان رله حرارتی متناسب با جریان موتور را با کنتاکتور ترکیب کرد.
• بررسی شرایط محیطی: دمای محیط، تهویه تابلو و شرایط نصب بر عملکرد و طول عمر تجهیزات تأثیرگذار هستند.
• انتخاب تجهیزات جانبی مناسب: در صورت نیاز به مدارهای کنترلی پیشرفته‌تر، می‌توان از کنتاکت‌های کمکی و تجهیزات جانبی سازگار استفاده کرد.

نکته مهم این است که کنتاکتور به‌تنهایی وسیله حفاظت در برابر اتصال کوتاه یا اضافه‌بار موتور نیست. برای حفاظت کامل مدار باید از تجهیزات حفاظتی متناسب مانند کلید حفاظتی و رله اضافه‌بار استفاده شود.

استانداردها و شرایط عملکرد کنتاکتور NC1-5011

مطابق کاتالوگ سری NC1 برند CHINT، این خانواده از کنتاکتورها بر اساس استاندارد IEC/EN 60947-4-1 طراحی شده‌اند. این استاندارد الزامات مربوط به کنتاکتورهای الکترومکانیکی و راه‌اندازهای موتور را پوشش می‌دهد.

برخی از شرایط عملکرد اعلام‌شده برای این سری عبارت‌اند از:

• دمای محیط مجاز از 5- تا 40+ درجه سانتی‌گراد
• حداکثر ارتفاع نصب 2000 متر از سطح دریا
• فرکانس کاری 50 و 60 هرتز
• ولتاژ عایقی نامی 690 ولت
• رده‌های بهره‌برداری AC-3 و AC-4

رعایت شرایط نصب و بهره‌برداری اعلام‌شده توسط سازنده، در حفظ عملکرد صحیح و افزایش طول عمر کنتاکتور اهمیت دارد.

قیمت و خرید کنتاکتور 50 آمپر CHINT مدل NC1-5011

برای خرید کنتاکتور 50 آمپر CHINT مدل NC1-5011، علاوه بر توجه به قیمت، باید مشخصات فنی محصول، به‌خصوص جریان کاری، ولتاژ بوبین و تعداد کنتاکت‌های کمکی را بررسی کنید. انتخاب صحیح این مشخصات باعث می‌شود کنتاکتور با مدار قدرت و فرمان شما سازگاری داشته باشد و عملکرد مطمئنی ارائه دهد.

فروشگاه ایستا تجهیز با عرضه تجهیزات برق صنعتی از برندهای معتبر، امکان تهیه کنتاکتور CHINT و سایر تجهیزات موردنیاز تابلوهای برق را فراهم کرده است. برای استعلام قیمت روز، اطلاع از موجودی و دریافت مشاوره فنی می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید.

• آدرس فروشگاه ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62
• شماره‌های تماس: 09028137383 | 02133988303 | 02133988304

کارشناسان ایستا تجهیز آماده ارائه راهنمایی برای انتخاب کنتاکتور مناسب، بررسی مشخصات فنی و تأمین تجهیزات برق صنعتی موردنیاز شما هستند.
