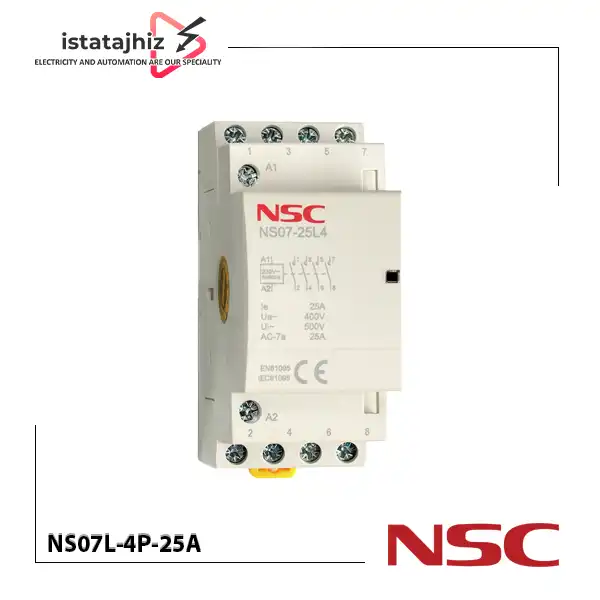

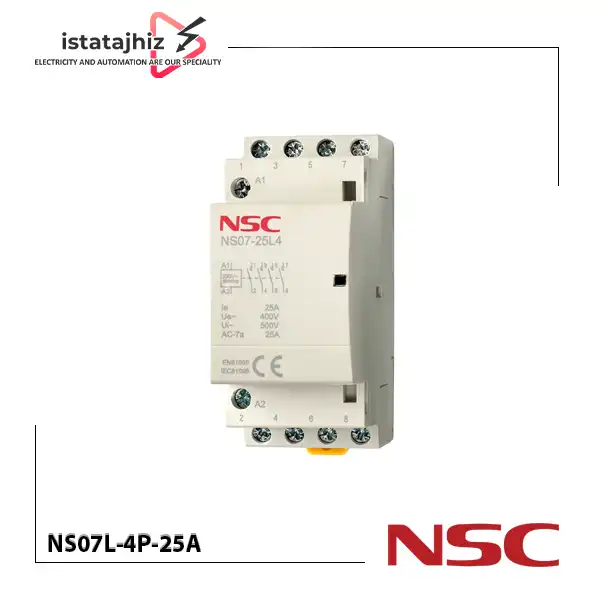

کنتاکتور روشنایی NSC مدل NS07L-4P-25A یک کنتاکتور چهارپل با جریان نامی ۲۵ آمپر برند نیرو سامان است که برای کنترل قطع و وصل مدارهای روشنایی و سایر بارهای سازگار با مشخصات فنی آن استفاده می‌شود. این تجهیز امکان کنترل مدار قدرت از طریق یک مدار فرمان الکتریکی را فراهم می‌کند و برای طراحی تابلوهای روشنایی در ساختمان‌های تجاری، اداری و پروژه های تأسیساتی قابل بررسی است. از ویژگی‌های اعلام‌شده این مدل می‌توان به عملکرد کم‌صدا، بدنه ساخته‌شده از پلی‌آمید ۶۶، نشانگر رنگی وضعیت قطع و وصل و طراحی کامپکت اشاره کرد. این خصوصیات می‌توانند در انتخاب تجهیزات تابلوهای روشنایی، به‌ویژه در محیط‌هایی مانند هتل‌ها و بیمارستان‌ها، اهمیت داشته باشند.
هنگام خرید کنتاکتور روشنایی ۲۵ آمپر، صرفاً به جریان نامی توجه نکنید. تعداد پل ها، ولتاژ کاری، ولتاژ بوبین، نوع بار و تعداد دفعات قطع و وصل نیز باید با شرایط پروژه هماهنگ باشند.
مشخصات فنی کنتاکتور روشنایی NSC مدل NS07L-4P-25A
به موارد زیر توجه کنید:
مشخصات الکتریکی
| مشخصه | مقدار |
|---|---|
| برند | نیرو سامان (NSC) |
| سری محصول | NS07L |
| نوع تجهیز | کنتاکتور روشنایی |
| جریان نامی | ۲۵ آمپر |
| تعداد پل | ۴ پل |
| ولتاژ کاری نامی (Ue) | ۴۰۰ ولت AC برای نسخه چهارپل |
| ولتاژ عایقی نامی (Ui) | ۵۰۰ ولت AC |
| فرکانس | ۵۰/۶۰ هرتز |
| ولتاژ بوبین | این مشخصه در منابع فنی قابل استناد بررسی شده تأیید نشد. |
| کد سفارش درج شده در جدول سازنده | NS07L-25-4-40 |
مشخصات عملکردی
عمر الکتریکی: ۱۰۰٬۰۰۰ سیکل طبق اطلاعات سازنده
حداکثر تعداد عملیات قطع‌و‌وصل اعلام‌شده: ۱۰۰ بار در روز
عملکرد: کم‌صدا
نشانگر وضعیت: نمایشگر رنگی حالت قطع و وصل
فاصله بین کنتاکت‌ها: دارای فاصله ایمن طبق توضیحات سازنده
استانداردهای اعلام‌شده: EN 61095، IEC 61095 و CE
مشخصات مکانیکی و شرایط محیطی
| مشخصه | مقدار |
|---|---|
| جنس بدنه | پلی آمید ۶۶ (PA66) |
| درجه حفاظت | IP20 |
| دمای کاری | منفی ۵ تا مثبت ۶۰ درجه سانتی گراد |
| دمای نگهداری | منفی ۴۰ تا مثبت ۷۰ درجه سانتی گراد |
| درجه آلودگی | ۲ |
| ولتاژ ضربه قابل تحمل نامی (Uimp) | ۲٫۵ کیلوولت؛ در نسخه های ۱۲، ۲۴ و ۴۸ ولت AC مقدار اعلام شده ۴ کیلوولت است. |
ویژگی ها و مزایای عملی
عملکرد کم‌صدا: برای تابلوهای روشنایی نصب‌شده در نزدیکی فضاهای اداری، اقامتی و درمانی اهمیت دارد.
طراحی کامپکت: به استفاده بهینه از فضای داخل تابلو کمک می‌کند.
نشانگر رنگی وضعیت: امکان مشاهده وضعیت قطع یا وصل کنتاکتور را از روی نشانگر فراهم می‌کند.
بدنه پلی‌آمید ۶۶: جنس بدنه در مشخصات سازنده ذکر شده است؛ بااین‌حال، شرایط نصب باید همچنان با درجه حفاظت و محدوده دمایی تجهیز سازگار باشد.
چهار پل: امکان کنترل چهار مسیر کنتاکتی را در آرایش مناسب مدار فراهم می‌کند؛ نحوه استفاده از پل‌ها باید بر اساس نقشه اتصال تعیین شود.
تنوع در خانواده محصول: سازنده این سری را در جریان‌ها و آرایش‌های مختلف عرضه می‌کند؛ انتخاب نسخه جایگزین باید با بررسی کد فنی انجام شود.
کاربردهای کنتاکتور روشنایی ۲۵ آمپر
این مدل با توجه به ماهیت محصول و مشخصات اعلام‌شده، برای بررسی در کاربردهای زیر مناسب است؛ انتخاب نهایی به جریان واقعی بار و شرایط کلیدزنی بستگی دارد.
کاربرد در تابلو برق
تابلوهای کنترل روشنایی ساختمان‌های اداری و تجاری
تابلوهای روشنایی فضاهای عمومی
مدارهای روشنایی با فرمان مرکزی
تابلوهای تأسیساتی که به قطع‌و‌وصل کنترل‌شده بار نیاز دارند
کاربرد در ساختمان‌ها و تأسیسات
کنترل گروهی مدارهای روشنایی
استفاده در سامانه‌های روشنایی قابل کنترل با مدار فرمان مناسب
پروژه‌های هتل‌ها، مراکز اداری و فضاهای مشابه که عملکرد کم‌صدا اهمیت دارد
کاربرد در اتوماسیون صنعتی
در صورت تطبیق ولتاژ بوبین و ظرفیت خروجی مدار فرمان، می‌توان کنتاکتور را در ساختارهای کنترلی مبتنی بر تایمر، رله یا کنترلر بررسی کرد. بااین‌حال، سازگاری مستقیم با یک PLC، تایمر یا سامانه هوشمند مشخص، بدون بررسی مشخصات مدار فرمان تأیید نمی‌شود.
راهنمای انتخاب و خرید کنتاکتور روشنایی ۲۵ آمپر
پیش از سفارش کنتاکتور روشنایی NSC مدل NS07L-4P-25A، موارد زیر را بررسی کنید:
جریان و نوع بار: جریان ۲۵ آمپر را با نوع بار و شرایط کلیدزنی تطبیق دهید. برای منابع تغذیه LED و بارهای دارای جریان هجومی، صرف مقایسه جریان نامی کافی نیست.
تعداد پل‌ها: مطمئن شوید مدار به نسخه چهارپل نیاز دارد و آرایش کنتاکت‌ها با نقشه مدار مطابقت دارد.
ولتاژ بوبین: ولتاژ مدار فرمان باید با بوبین نسخه انتخابی هماهنگ باشد. این مقدار را پیش از سفارش از دیتاشیت یا فروشنده تأیید کنید.
ولتاژ مدار قدرت: ولتاژ شبکه و شرایط عایقی را با مشخصات اعلام‌شده برای مدل چهارپل تطبیق دهید.
شرایط محیطی: درجه حفاظت IP20 و محدوده دمای کاری محصول را در انتخاب محل نصب در نظر بگیرید.
دفعات قطع‌و‌وصل: اگر مدار به عملکرد پرتکرار نیاز دارد، محدودیت اعلام‌شده سازنده را با برنامه کاری سیستم مقایسه کنید.
کد سفارش: نام تجاری محصول را با کد سفارش رسمی روی پیش‌فاکتور و بسته‌بندی تطبیق دهید.
اشتباهات رایج هنگام خرید
انتخاب صرفاً بر اساس جریان نامی: ظرفیت کلیدزنی به نوع بار و شرایط بهره‌برداری نیز وابسته است.
نادیده گرفتن ولتاژ بوبین: ممکن است کنتاکتور با مدار فرمان موجود سازگار نباشد.
فرض گرفتن کاربرد چهار پل: تعداد پل‌ها به‌تنهایی آرایش دقیق کنتاکت‌ها یا مناسب بودن سیم‌بندی را مشخص نمی‌کند.
استفاده در محیط نامناسب: IP20 به معنای حفاظت در برابر آب یا گردوغبار شدید نیست.
تطبیق ندادن کد سفارش: پیش از خرید باید کد نسخه چهارپل ۲۵ آمپر با مستندات سازنده تطبیق داده شود.
نحوه نصب، سیم بندی و استفاده
نصب این تجهیز باید توسط فرد دارای صلاحیت فنی و با رعایت الزامات ایمنی برق انجام شود.
پیش از نصب، برق مدار قدرت و مدار فرمان را قطع کنید و نبود ولتاژ را با ابزار مناسب بررسی کنید.
نقشه اتصال رسمی همان مدل را برای شناسایی ترمینال‌های قدرت و بوبین مبنا قرار دهید.
ولتاژ بوبین و مشخصات خروجی مدار فرمان را پیش از اتصال بررسی کنید.
سطح مقطع سیم، گشتاور بستن ترمینال‌ها و فاصله نصب را از مستندات فنی مربوط به همان نسخه استخراج کنید.
- در دمای محیط ۵۰ تا ۶۰ درجه سانتی‌گراد، توصیه سازنده درباره استفاده از قطعه فاصله‌گذار (Spacer) بین کنتاکتورها را بررسی کنید.
شماره ترمینال ها و نقشه سیم بندی این مدل در این صفحه به صورت حدسی ارائه نمی شود؛ برای اجرای دقیق، به نقشه رسمی سازنده مراجعه کنید.
مزایا و محدودیت ها
مزایا
عملکرد کم‌صدا
طراحی کامپکت
نشانگر رنگی وضعیت قطع و وصل
بدنه پلی‌آمید ۶۶
چهار پل و جریان نامی ۲۵ آمپر
محدوده دمای کاری اعلام‌شده از منفی ۵ تا مثبت ۶۰ درجه سانتی‌گراد
محدودیت ها و ملاحظات
درجه حفاظت IP20، استفاده در محیط‌های دارای رطوبت یا گردوغبار شدید را بدون محفظه مناسب توجیه نمی‌کند.
جریان نامی به‌تنهایی برای تأیید سازگاری با همه انواع بار کافی نیست.
ولتاژ بوبین و جزئیات سیم‌بندی باید پیش از نصب تأیید شوند.
برای پروژه‌های دارای قطع‌و‌وصل پرتکرار، تعداد عملیات مجاز و عمر الکتریکی اعلام‌شده باید بررسی شود.
قیمت کنتاکتور روشنایی ۲۵ آمپر نیرو سامان
قیمت کنتاکتور روشنایی NS07L-4P-25A ممکن است با توجه به موجودی، شرایط تأمین و مشخصات نسخه درخواستی تغییر کند. برای اعلام قیمت معتبر، بهتر است کد سفارش، تعداد موردنیاز و شرایط پروژه مشخص باشند.
برای اطلاع از قیمت روز، موجودی و شرایط خرید، از فروشگاه ایستاتجهیز استعلام بگیرید.
خرید کنتاکتور روشنایی NS07L-4P-25A از ایستاتجهیز
برای خرید کنتاکتور روشنایی چهارپل ۲۵ آمپر نیرو سامان از ایستاتجهیز، پیش از ثبت سفارش مشخصات مدار و کد دقیق محصول را اعلام کنید. کارشناسان فروش می‌توانند در بررسی مدل درخواستی، استعلام موجودی و قیمت و مقایسه گزینه‌های متناسب با پروژه راهنمایی کنند.
ایستاتجهیز، فروشگاه تجهیزات برق صنعتی و اتوماسیون صنعتی در لاله‌زار تهران، امکان پیگیری سفارش تجهیزات موردنیاز پروژه‌های صنعتی و ساختمانی را فراهم می‌کند.
