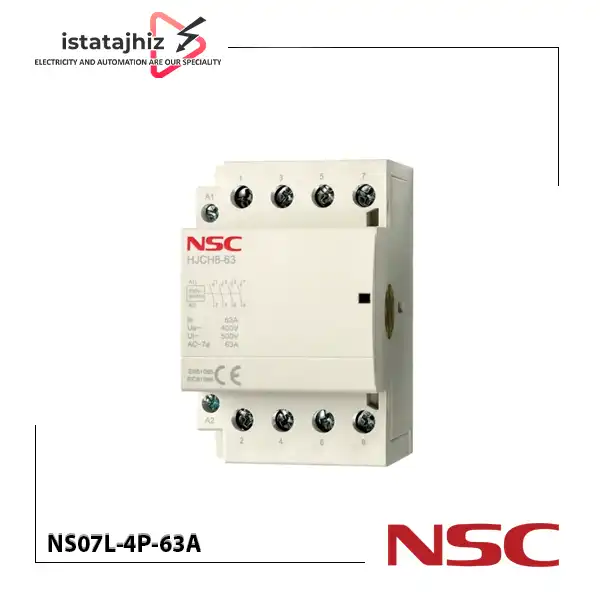

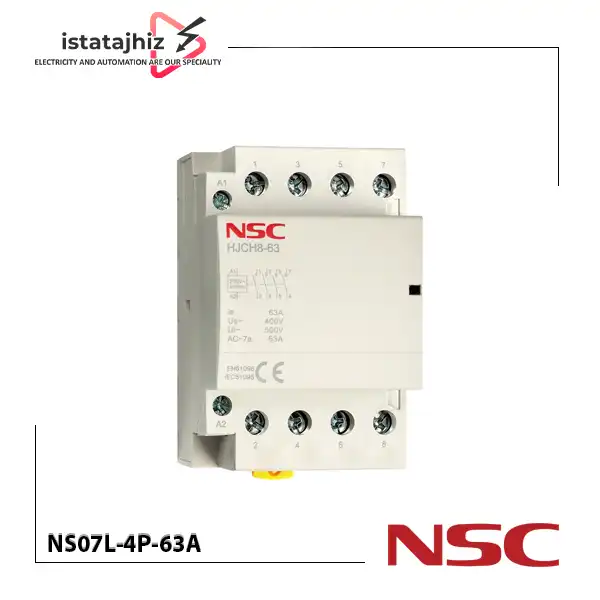

کنتاکتور روشنایی NSC مدل NS07L-4P-63A

کنتاکتور روشنایی NSC مدل NS07L-4P-63A از محصولات شرکت نیرو سامان است که برای قطع و وصل کنترل‌شده مدارهای الکتریکی روشنایی به کار می‌رود. این مدل با جریان نامی ۶۳ آمپر و ساختار چهارپل، برای استفاده در تابلوهای روشنایی و سیستم‌ های توزیع برق متناسب با مشخصات فنی آن قابل بررسی است. کنتاکتور روشنایی امکان کنترل بارهای الکتریکی با استفاده از فرمان الکتریکی را فراهم می‌کند و در طراحی سیستم‌های روشنایی ساختمان‌ های تجاری، هتل‌ها، بیمارستان‌ها و فضاهای مشابه کاربرد دارد. سازنده این مدل، عملکرد کم‌صدا و طراحی مناسب برای فضاهای خاص را از ویژگی‌های خانواده NS07L معرفی کرده است.

در انتخاب این محصول، صرفاً به عدد ۶۳ آمپر اکتفا نکنید. نوع بار، تعداد پل‌های موردنیاز، آرایش کنتاکت‌ها و ولتاژ بوبین باید با مدار فرمان و قدرت تابلو مطابقت داشته باشند.

مشخصات عملکردی

• عملکرد کم‌صدا: از ویژگی‌های اعلام‌شده سازنده برای این خانواده محصول است.
• نمایشگر وضعیت: دارای نمایشگر رنگی برای نمایش وضعیت قطع و وصل.
• تعداد و نوع کنتاکت: خانواده NS07L در آرایش‌های مختلف عرضه می‌شود؛ آرایش دقیق این مدل باید با کد سفارش و نقشه رسمی بررسی شود.
• رده آلودگی: درجه ۲ در جدول مشخصات خانواده محصول.
• ولتاژ ضربه قابل تحمل نامی (Uimp): مقدار عمومی درج‌شده ۲٫۵ کیلوولت است و سازنده برای برخی نسخه‌های ولتاژ پایین، مقدار متفاوتی نیز ذکر کرده است؛ مقدار دقیق نسخه موردنظر باید تأیید شود.

مشخصات مکانیکی و نصب

• جنس بدنه اعلام‌شده: پلی‌آمید ۶۶
• درجه حفاظت: IP20
• دمای کاری اعلام‌شده: از منفی ۵ تا مثبت ۶۰ درجه سانتی‌گراد
• دمای نگهداری اعلام‌شده: از منفی ۴۰ تا مثبت ۷۰ درجه سانتی‌گراد

نکته فنی: ولتاژ بوبین، ابعاد دقیق نصب، ظرفیت اتصال سیم و آرایش قطعی کنتاکت‌های مدل NS07L-4P-63A در اطلاعات بررسی‌شده به‌طور مستقل و بدون ابهام تأیید نشد. این مشخصه‌ها باید پیش از سفارش از روی نقشه یا مستندات رسمی همان نسخه بررسی شوند.

ویژگی‌ ها و مزایای عملی کنتاکتور روشنایی NS07L-4P-63A

به موارد زیر توجه کنید:

۱. امکان کنترل چهار مسیر مدار

ساختار چهارپل این محصول امکان قطع و وصل هم‌زمان چهار مسیر الکتریکی را فراهم می‌کند. اینکه هر چهار کنتاکت برای فازها، نول یا مسیرهای دیگر استفاده شوند، به نقشه مدار و آرایش کنتاکت‌های محصول بستگی دارد.

۲. عملکرد کم‌صدا

سازنده عملکرد کم‌صدا را از ویژگی‌های این خانواده معرفی می‌کند. این ویژگی در تابلوهایی که نزدیک محیط‌های کاری، اقامتی یا درمانی نصب می‌شوند، اهمیت دارد.

۳. نمایش وضعیت قطع و وصل

نمایشگر رنگی وضعیت می‌تواند بررسی دیداری حالت کنتاکتور را ساده‌تر کند؛ بااین‌حال، وضعیت نشانگر به‌تنهایی جایگزین اندازه‌گیری الکتریکی یا بررسی صحت عملکرد کنتاکت‌ها نیست.

۴. بدنه پلی‌آمید ۶۶

استفاده از پلی‌آمید ۶۶ در بدنه از ویژگی‌های اعلام‌شده سازنده است. برای ارزیابی ایمنی نصب، همچنان باید درجه حفاظت، شرایط محیطی و الزامات تابلو بررسی شوند.

۵. تنوع مدل در خانواده NS07L

این خانواده در جریان‌های نامی و تعداد پل‌های مختلف عرضه می‌شود. این تنوع به طراح تابلو اجازه می‌دهد مدل را بر اساس نیاز مدار انتخاب کند؛ مشروط بر اینکه مشخصات نسخه جایگزین به‌طور کامل بررسی شود.

کاربردهای کنتاکتور روشنایی NSC مدل NS07L-4P-63A

کاربرد اصلی این محصول، کنترل مدارهای روشنایی و بارهایی است که از نظر الکتریکی با مشخصات کنتاکتور سازگار باشند.

کاربرد در تابلو برق

• تابلوهای کنترل و توزیع روشنایی
• تابلوهای روشنایی ساختمان‌های تجاری و اداری
• تابلوهای تأسیسات هتل‌ها و مراکز درمانی
• سیستم‌های روشنایی که نیاز به کنترل متمرکز دارند

کاربرد در سیستم‌های تأسیساتی

در پروژه‌هایی که روشنایی از طریق مدار فرمان کنترل می‌شود، کنتاکتور روشنایی می‌تواند امکان قطع و وصل مدار را بر اساس فرمان تجهیزات کنترلی فراهم کند.

استفاده از تایمر، سنسور یا کنترلر به طراحی مدار فرمان و تطبیق ولتاژ و جریان فرمان با بوبین کنتاکتور وابسته است. سازگاری مستقیم این تجهیزات با مدل موردنظر، بدون بررسی ولتاژ بوبین و نقشه اتصال قابل تأیید نیست.

کاربرد در اتوماسیون صنعتی

در سیستم‌های کنترل روشنایی، امکان استفاده از کنتاکتور در مدار فرمان تجهیزات کنترلی وجود دارد؛ اما نحوه اتصال خروجی PLC یا کنترلر باید با مشخصات بوبین و ظرفیت خروجی آن تجهیز تطبیق داده شود. در صورت نیاز، از رله واسط مناسب استفاده می‌شود.

راهنمای انتخاب و خرید کنتاکتور روشنایی ۶۳ آمپر

برای انتخاب صحیح مدل NS07L-4P-63A، موارد زیر را بررسی کنید.

۱. جریان و نوع بار

جریان نامی ۶۳ آمپر به‌تنهایی تضمین نمی‌کند که کنتاکتور برای هر بار ۶۳ آمپری مناسب باشد. نوع مصرف‌کننده، جریان راه‌اندازی، ماهیت بار و شرایط بهره‌برداری باید در انتخاب لحاظ شوند.

۲. تعداد پل‌ها

مدل چهارپل زمانی مناسب است که مدار به چهار مسیر قابل قطع و وصل نیاز داشته باشد. نحوه استفاده از پل‌ها باید با نقشه مدار و الزامات قطع هادی‌ها مطابقت داشته باشد.

۳. ولتاژ بوبین

ولتاژ مدار فرمان را پیش از خرید مشخص کنید. ولتاژ بوبین با ولتاژ نامی مدار قدرت یکسان نیست و نباید از روی عدد ۴۰۰ ولت AC نتیجه گرفت که بوبین نیز با همین ولتاژ کار می‌کند.

ولتاژ دقیق بوبین این نسخه باید از مستندات رسمی همان مدل تأیید شود.

۴. آرایش کنتاکت‌ها

مشخص کنید که مدار به کنتاکت باز (NO)، کنتاکت بسته (NC) یا آرایش دیگری نیاز دارد. تعداد پل به‌تنهایی نوع کنتاکت را مشخص نمی‌کند.

۵. شرایط نصب و محیط

درجه حفاظت IP20 و محدوده دمای کاری اعلام‌شده را با شرایط واقعی تابلو تطبیق دهید. در محیط‌های دارای گردوغبار، رطوبت یا احتمال تماس با اجسام خارجی، الزامات محفظه و حفاظت مناسب باید جداگانه بررسی شوند.

اشتباهات رایج هنگام خرید

• انتخاب کنتاکتور صرفاً بر اساس جریان نامی و بدون بررسی نوع بار
• اشتباه گرفتن ولتاژ بوبین با ولتاژ مدار قدرت
• فرض کردن اینکه تمام کنتاکتورهای چهارپل آرایش کنتاکت یکسانی دارند
• نادیده گرفتن جریان راه‌اندازی و دفعات قطع و وصل
• سفارش محصول بر اساس نام سری، بدون تطبیق کد کامل و نقشه اتصال

نحوه نصب، سیم‌بندی و استفاده

نصب کنتاکتور باید مطابق نقشه رسمی سازنده و توسط فرد دارای صلاحیت فنی انجام شود.

پیش از نصب، تغذیه مدار قدرت و مدار فرمان را قطع کنید و نبود ولتاژ را با ابزار مناسب بررسی کنید. سپس موارد زیر را کنترل کنید:

• تطبیق کد مدل و آرایش کنتاکت‌ها با نقشه تابلو
• تطبیق ولتاژ بوبین با مدار فرمان
• بررسی سطح مقطع هادی‌ها و روش اتصال مجاز
• رعایت الزامات حفاظت مدار در برابر اضافه‌جریان و اتصال کوتاه
• بررسی فضای نصب و شرایط تهویه تابلو
• کنترل محکم بودن اتصالات مطابق دستورالعمل سازنده

نقشه ترمینال‌ها و شماره اتصالات این مدل را نباید حدس زد. برای سیم‌بندی مدار قدرت و بوبین، نقشه رسمی مربوط به مدل دقیق NS07L-4P-63A را مبنا قرار دهید.

قیمت کنتاکتور روشنایی NSC مدل NS07L-4P-63A

قیمت این محصول ممکن است با توجه به موجودی، شرایط تأمین و تغییرات بازار متفاوت باشد. برای تصمیم‌گیری صحیح، قیمت روز همان مدل و کد سفارش را استعلام کنید.

هنگام دریافت پیش‌فاکتور، علاوه بر قیمت، موارد زیر را بررسی کنید:

• تطبیق مدل و کد سفارش
• ولتاژ بوبین و آرایش کنتاکت‌ها
• وضعیت موجودی
• شرایط گارانتی و خدمات پس از فروش
• هزینه‌های جانبی سفارش، در صورت وجود

خرید کنتاکتور روشنایی NS07L-4P-63A از ایستاتجهیز

برای خرید کنتاکتور روشنایی نیرو سامان، ابتدا مشخصات مدار و کد دقیق محصول را با نیاز پروژه تطبیق دهید. سپس برای استعلام قیمت روز، موجودی و دریافت مشاوره فنی با کارشناسان ایستاتجهیز تماس بگیرید. ایستاتجهیز در لاله‌زار تهران، تجهیزات برق صنعتی و اتوماسیون صنعتی را عرضه می‌کند و امکان بررسی فنی پیش از سفارش را فراهم کرده است.

پیش از ثبت سفارش، مشخص کنید که مدار شما به جریان نامی ۶۳ آمپر، چهار پل و چه ولتاژ بوبینی نیاز دارد تا مدل انتخابی با نقشه تابلو مطابقت داشته باشد.
